手动操作式万向节传动卡丹结构

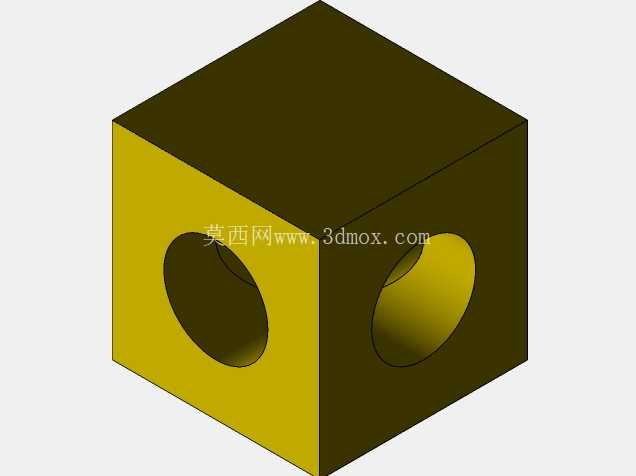

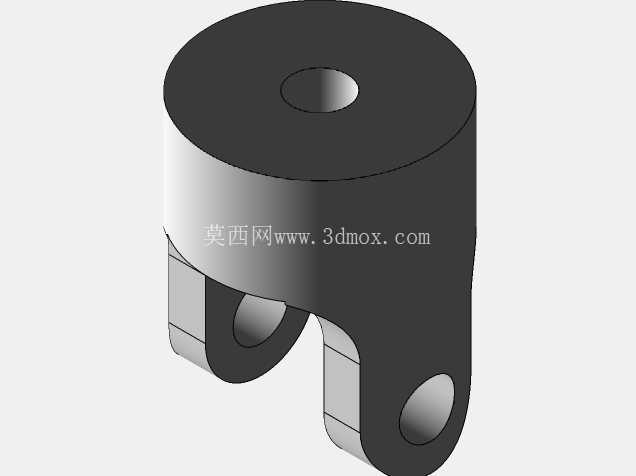

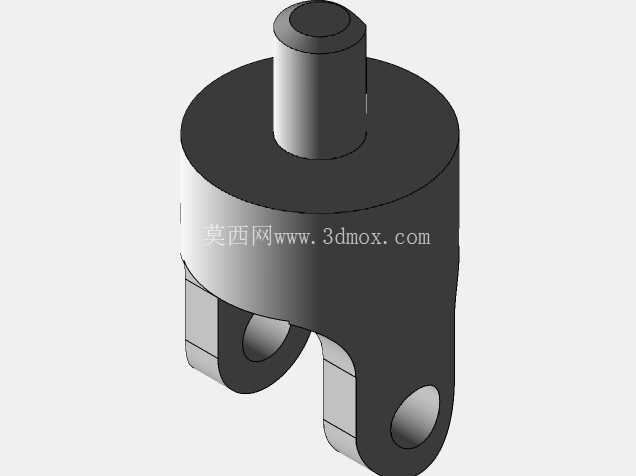

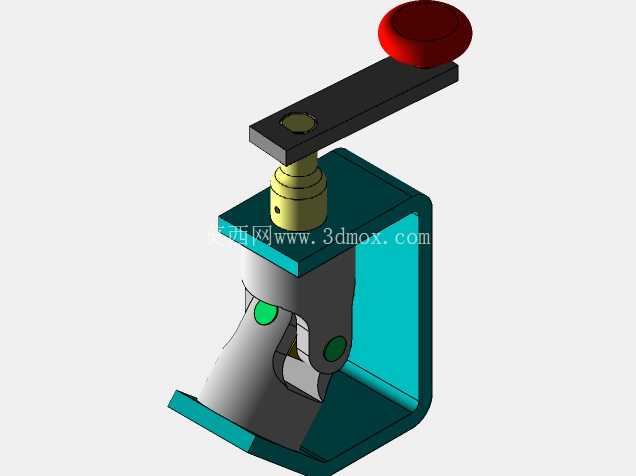

　　在中小功率的手动传动场景里，这类卡丹结构的万向传动装置常被布置在需要变角度传递旋转扭矩的工位上，比如小型工装夹具的手动压紧驱动、台式试验设备的角度调节传动链路、教学演示用的机械传动实训台架上，都能见到这类结构的实际应用。不同于大载荷的工业万向联轴器，这款手动操作的结构更侧重操作手感与小空间内的传动灵活性，不需要配套复杂的润滑密封结构，依靠简单的铰接销轴就能实现两相交轴之间的旋转运动传递，适配输入轴与输出轴存在一定偏角的安装场景，避免轴系对中误差带来的卡滞问题。从结构设计逻辑来看，上部的红色操作手柄是动力输入部件，手柄通过扁位与下部的铜质轴套配合，传递手动输入的扭矩，轴套与下方的U型支架之间采用间隙配合，预留足够的转动余量，避免转动过程中出现别劲的情况。下部的铰接部分采用十字轴式的万向节核心结构，两个互相垂直的销轴分别连接主动叉与从动叉，销轴端部设置了绿色的限位挡圈，防止销轴在转动过程中从铰接孔内脱出，同时挡圈与铰接孔之间预留了微小的轴向间隙，补偿加工过程中带来的尺寸误差，保证转动的顺滑度。

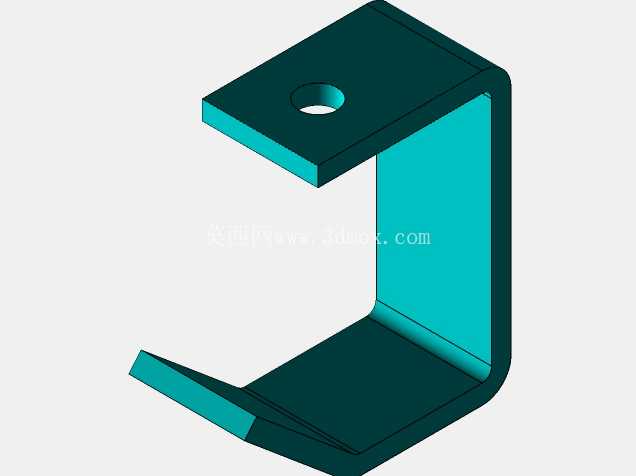

　　外部的C型安装支架是整个结构的承载基体，支架采用折弯成型的板材结构，底部设置了平直的安装面，安装面上预留了对应的螺栓过孔，可以直接通过螺栓固定在设备的安装平台上，安装边界的尺寸设计紧凑，整体占用的安装空间不超过120mm×100mm的方形区域，高度方向从安装面到手柄顶端的总高度控制在180mm以内，不会过多占用设备的上部操作空间，适合布置在桌面型的小型设备上。在实际使用过程中，操作人员扳动上部的红色手柄，手柄带动上部的轴套转动，通过万向节的铰接结构将旋转运动传递到下部的输出端，即使输入轴的轴线与输出轴的轴线存在15°到30°的偏角，也能稳定传递扭矩，不会出现传动中断或者卡滞的问题。

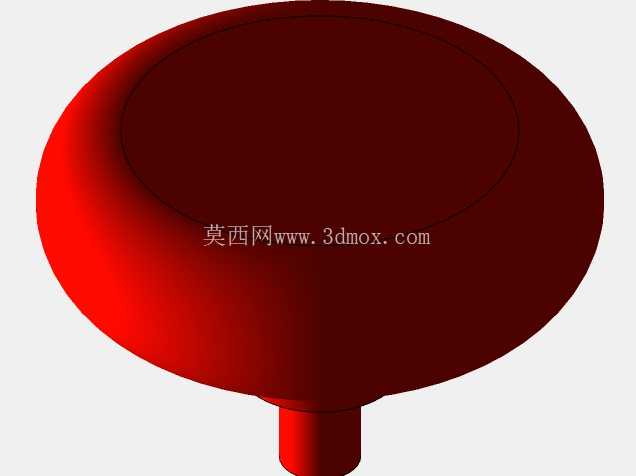

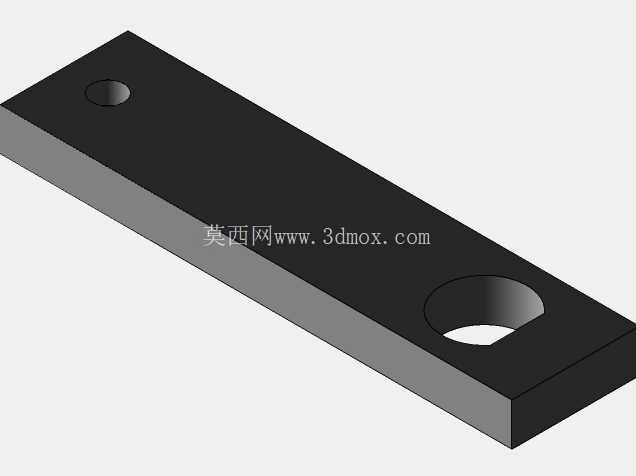

　　设计过程中特意将操作手柄的长度设置在80mm左右，符合人手操作的力臂长度要求，手动操作时不需要施加过大的力就能带动输出端转动，降低操作人员的劳动强度。手柄端部的红色圆形握帽采用圆弧过渡设计，与人手的掌心接触面积更大，长时间操作也不会出现硌手的问题。铜质轴套的设计一方面是利用铜材的自润滑特性，减少转动过程中的磨损，不需要频繁添加润滑油就能保证长时间的转动顺滑，另一方面铜材的质地较软，即使出现轻微的磨损也不会损伤配合的钢制轴件，后期维护只需要更换铜套即可，降低维护成本。下部的铰接销轴采用标准的圆柱销设计，属于通用标准件，后期如果出现磨损可以直接采购同规格的标准件更换，不需要单独定制加工，降低备件的储备成本。

　　C型支架的开口方向朝向操作侧，方便后期对内部的万向节结构进行检查与维护，不需要完全拆解整个结构就能观察到铰接部位的磨损情况，日常巡检的效率更高。在安装适配性上，底部的安装孔采用长圆孔设计，可以补偿安装过程中出现的位置误差，降低安装时的对中精度要求，现场安装时不需要反复调整位置就能完成固定。整个结构的运动部件都做了倒角处理，没有尖锐的棱角，避免操作过程中划伤操作人员，符合手动操作设备的安全设计要求。在传动精度上，这类结构的传动间隙控制在0.1mm以内，手动操作时没有明显的空程，能够准确传递操作人员的动作，适合对操作反馈有一定要求的手动调节场景。不同于电动驱动的传动结构，这款手动万向传动结构不需要配套电源或者气源，完全依靠人力操作，适合在没有动力源的工位或者需要精细手动调节的场景下使用，比如小型工件的焊接定位工装、检测设备的角度调节机构、教学实训的机械结构演示装置上，都能发挥结构简单、可靠性高、维护方便的优势。设计时也考虑了不同使用场景的适配性，整体结构没有采用特殊的定制材料，支架采用普通的Q235板材加工即可，销轴采用45号钢淬火处理，保证足够的强度与耐磨性，铜套采用标准的锡青铜材质，加工工艺成熟，普通的机加工车间就能完成全部零件的加工，不需要特殊的加工设备，制造成本可控。
