金属板材底座式滑轮支撑组件结构

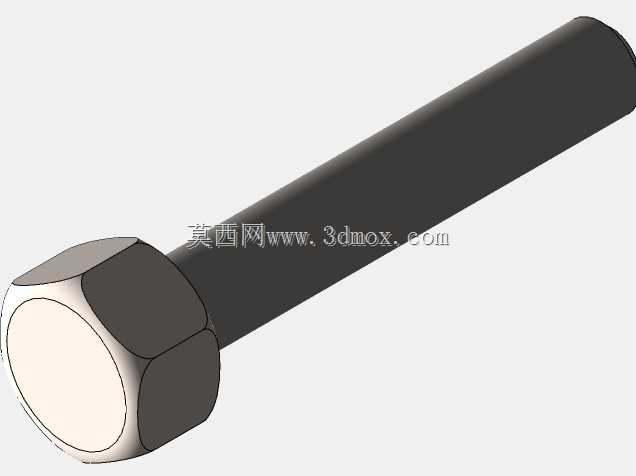

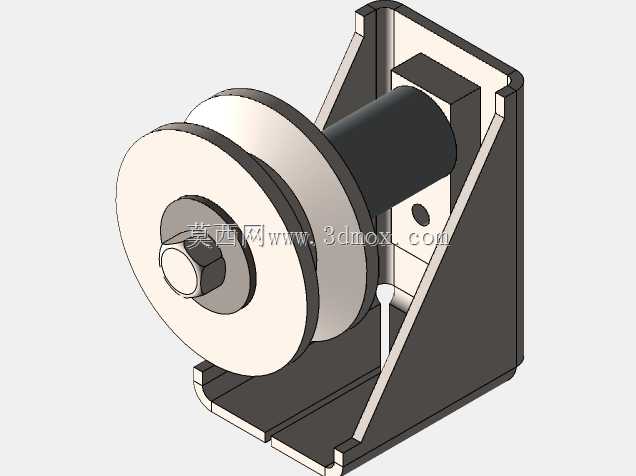

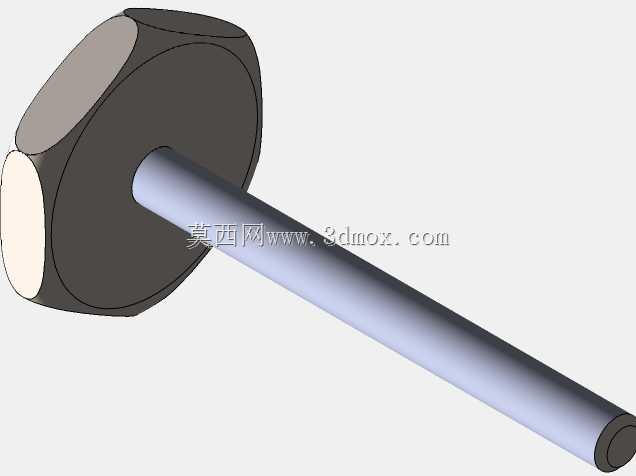

　　这套滑轮支撑结构常见于轻载物料输送、小型设备张紧机构、工装夹具导向单元等场景，核心作用是为柔性牵引件提供转向支撑、张紧力承载的固定支点，避免牵引绳、细钢丝、传动带在运行过程中出现跑偏、过度下垂或与周边机架发生剐蹭磨损。从结构组成来看，整套组件由钣金成型底座、滑轮本体、穿装心轴、两枚固定螺栓与一枚防松垫圈共同构成，没有冗余的复杂零件，装配逻辑简单直接，后期维护更换易损件时不需要专用工装，普通内六角扳手即可完成全部拆装操作。

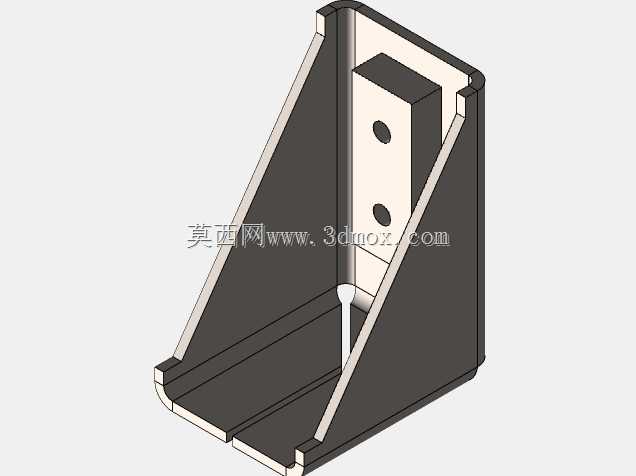

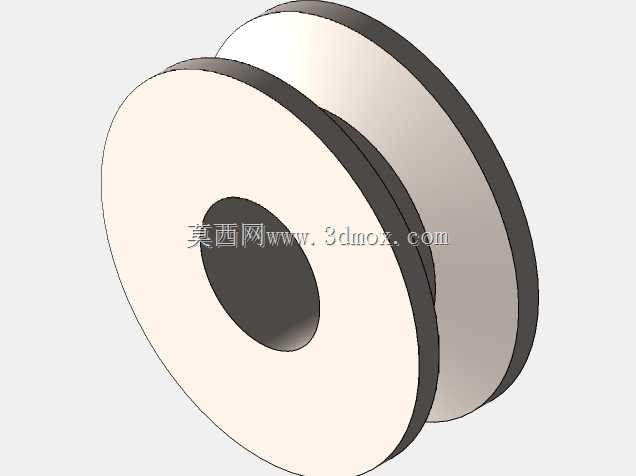

　　设计层面优先考虑了安装适配性与承载稳定性，底座采用折弯成型的金属板材制作，两侧设置三角加强筋结构，在不额外增加整体板材厚度的前提下，大幅提升了底座侧向抗形变能力，避免滑轮受侧向拉力时底座出现折弯变形。底座的安装面预留了对应螺栓穿装的过孔，安装时可直接通过螺栓将整个组件固定在型材机架、设备立面或工装台架上，不需要额外制作转接安装板，有效压缩了现场安装的准备周期。滑轮本体采用中间内凹的轮槽设计，轮槽的弧度经过适配处理，可兼容常规直径的圆截面牵引绳、小规格钢丝以及平型传动带，轮槽表面做了圆滑过渡处理，不会对牵引件表面造成切割式磨损，能有效延长牵引件的实际使用寿命。

　　心轴采用贯穿式穿装设计，一端通过螺栓与垫圈锁紧，限制心轴的轴向窜动，滑轮与心轴之间为间隙配合，滑轮可绕心轴灵活转动，转动过程中无卡滞点，转动阻力小，不会额外增加牵引负载。从安装边界来看，整套组件的外轮廓尺寸紧凑，底座的垂直安装面与滑轮最外端面预留了足够的安全间隙，安装时不需要为滑轮转动预留额外的避让空间，可直接贴装在平整的安装立面上，适合在设备内部空间局促的位置布置。

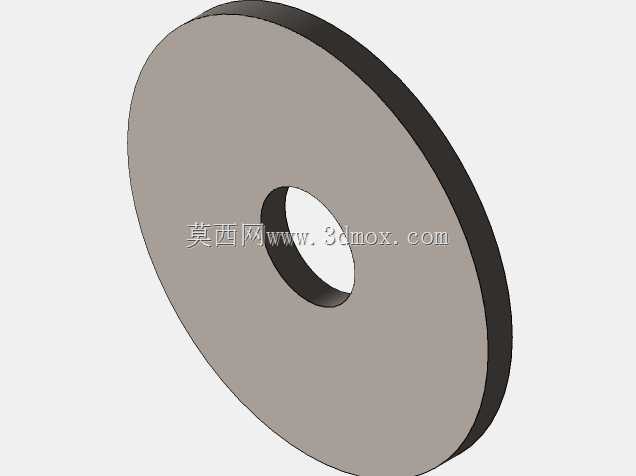

　　实际应用中，这类滑轮支撑可根据使用场景的负载需求调整板材厚度与滑轮尺寸，轻载场景下采用普通冷轧钢板制作底座即可满足使用要求，若应用在有防腐需求的场景，也可更换为不锈钢板材或对表面做镀锌、喷塑处理。装配过程中需要注意心轴的锁紧力度，既要保证心轴不会在运行过程中出现松动，也要避免锁紧力过大导致滑轮转动卡滞，垫圈的作用是分散螺栓对底座端面的压应力，同时起到防松效果，避免设备运行过程中的振动导致螺栓松脱。

　　在结构细节处理上，底座的所有折弯边缘都做了倒角去毛刺处理，不会在安装或维护过程中划伤操作人员，滑轮的两端面与底座侧板之间预留了均匀的转动间隙，不会因为加工误差导致滑轮与侧板发生摩擦。整套结构没有易损的复杂传动部件，正常使用场景下仅需要定期在心轴位置加注少量润滑脂，即可保证长时间的顺畅运行，维护成本极低，非常适合在各类小型自动化设备、轻型输送装置、手动牵引机构中作为导向支撑单元使用。
