弹簧止动定位组件结构设计方案

项目分类:通用机械零部件 发布时间:2026-05-21 ID:1151741
  • 弹簧止动定位组件结构设计方案
  • 弹簧止动定位组件结构设计方案
  • 弹簧止动定位组件结构设计方案
  • 弹簧止动定位组件结构设计方案
  • 弹簧止动定位组件结构设计方案
  • 弹簧止动定位组件结构设计方案
  • 弹簧止动定位组件结构设计方案
  • 弹簧止动定位组件结构设计方案

这套弹性止动定位结构,常被集成在各类需要频繁切换工位、临时锁止定位的工装夹具、生产线快换模组以及小型设备的舱门锁紧环节中,在汽车焊装线的小件定位工装、3C产品组装治具、仓储设备的档位调节结构里都能见到同原理的结构应用,核心作用是依靠弹簧预紧力提供持续的顶紧止动力,在无外力触发时保持锁止状态,外力按压或拉动触发销时即可解除限位,实现快速的位置切换与固定。

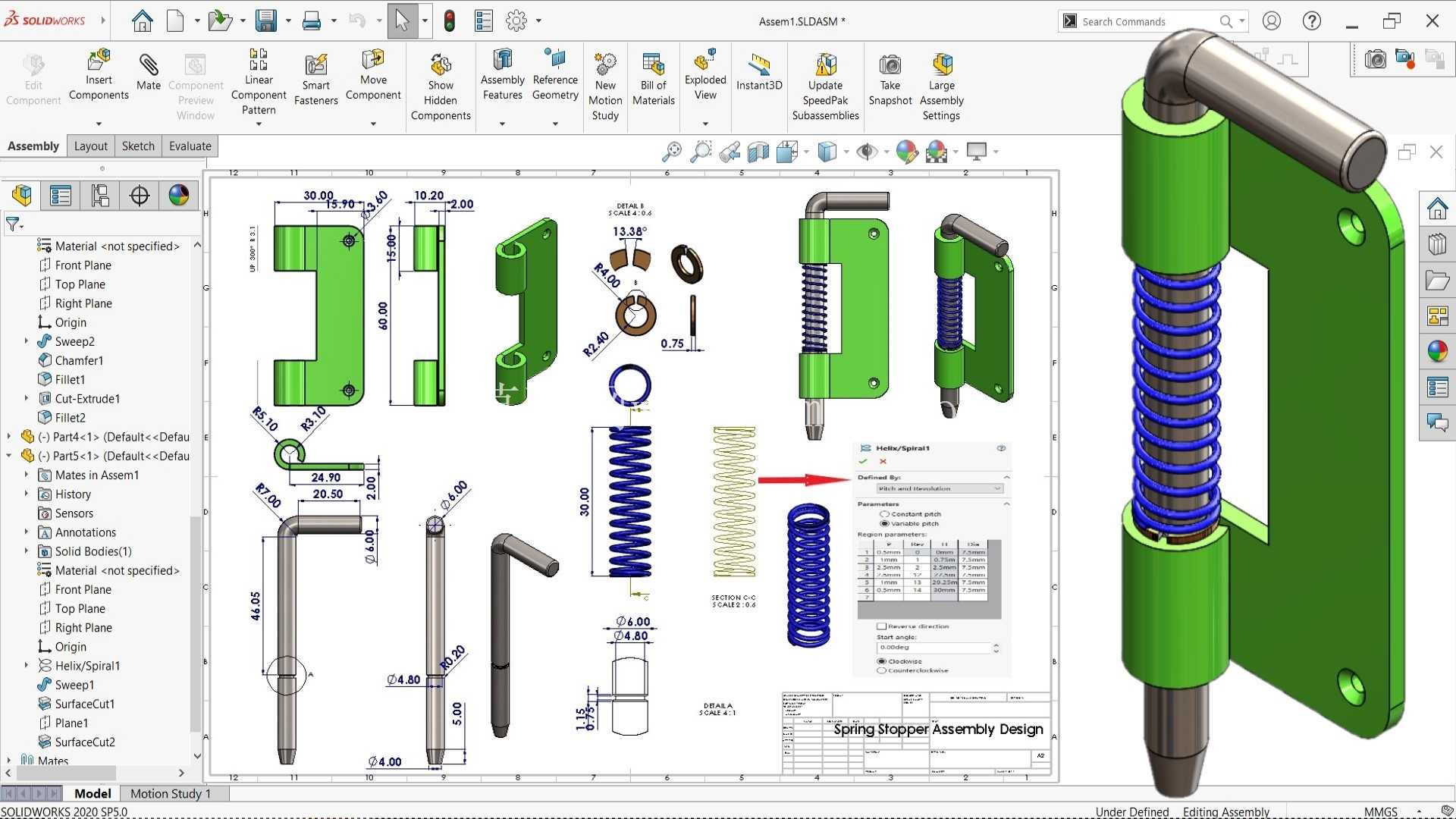

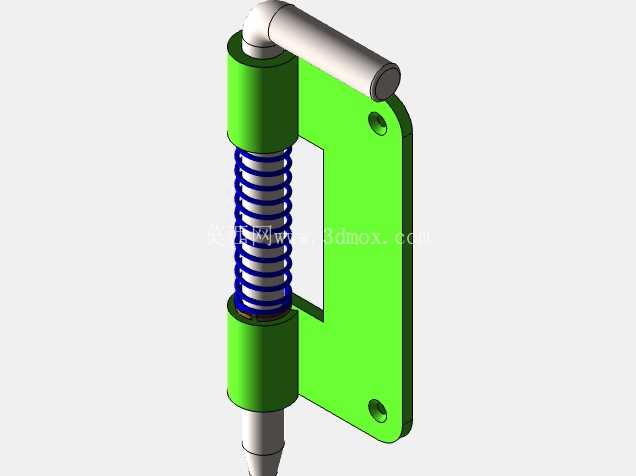

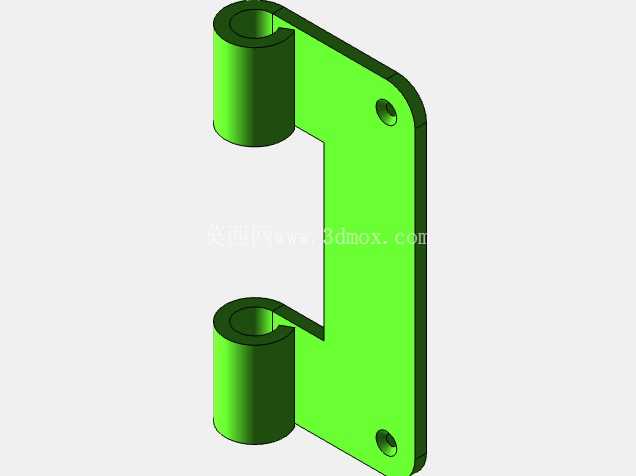

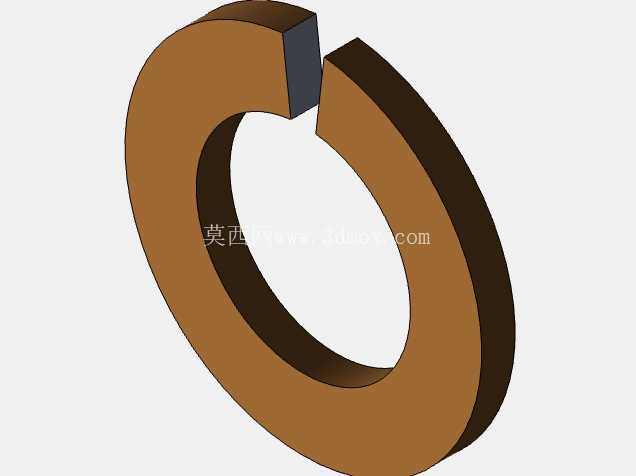

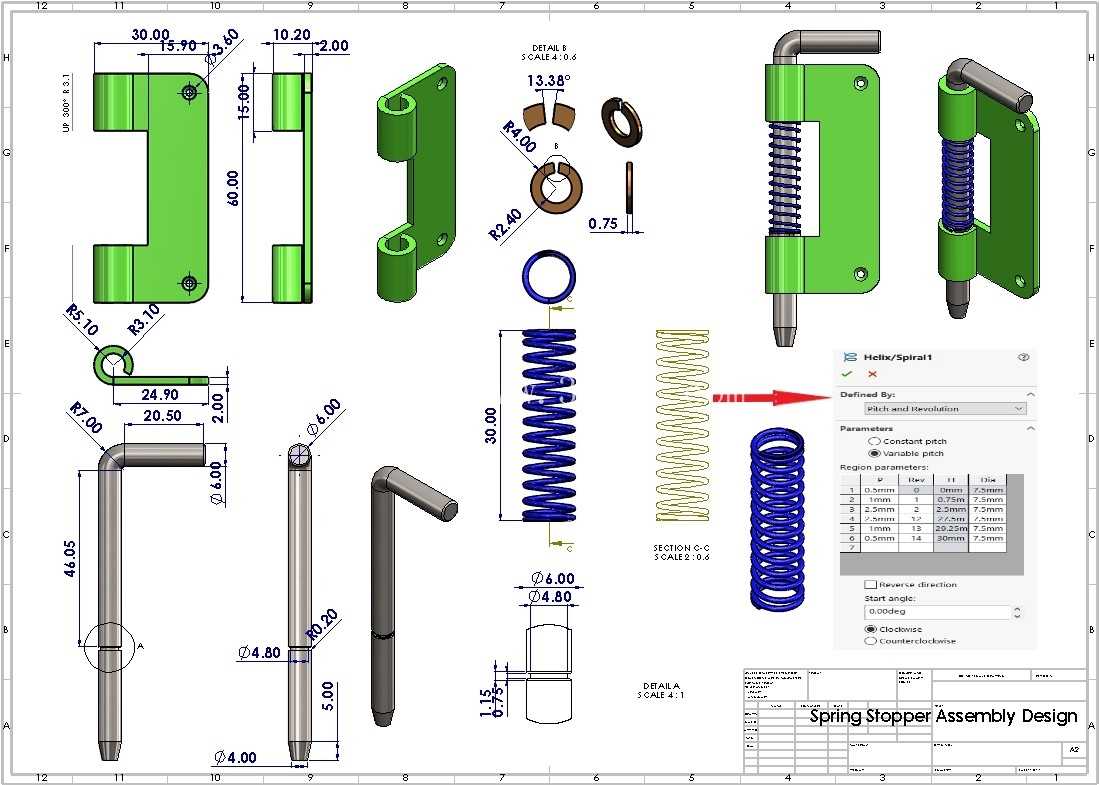

从结构组成来看,整套组件由L型安装支架、导向销、复位弹簧、限位端盖、铰接压杆几个核心部分构成,L型安装支架采用钣金折弯成型,支架上预留两个沉头安装孔,可直接通过螺栓固定在设备基体的安装平面上,安装孔的孔位公差控制在±0.05mm范围内,保证安装后导向销的轴线与安装面的垂直度不超过0.1mm,避免销体伸缩时出现卡滞。导向销采用圆柱光轴结构,表面做硬氧处理提升耐磨性能,销体中段加工有弹簧定位轴肩,复位弹簧套设在销体中段,下端抵靠在支架下部的导向筒端面,上端抵靠在销体的轴肩位置,自然状态下弹簧预紧力将导向销向上顶出,销体顶端伸出支架上部的导向孔,插入对应配合件的定位孔内实现止动锁止。

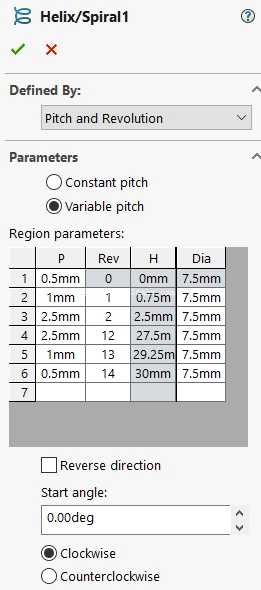

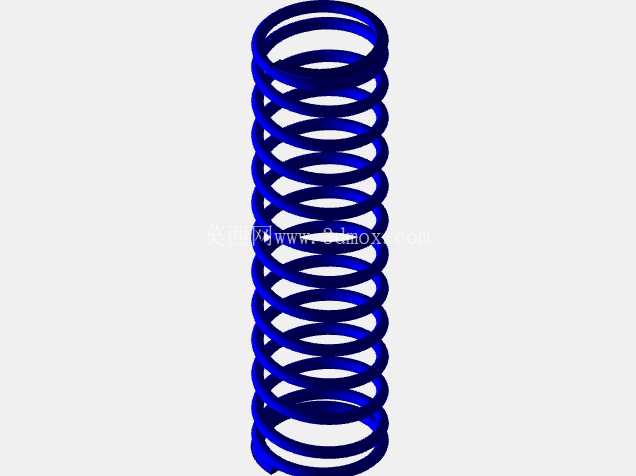

设计过程中首先要确认的是止动所需的顶紧力大小,根据应用场景的负载不同,弹簧的线径、有效圈数、预压缩量都要做对应匹配,常规轻载定位场景下选用线径0.8mm的碳素弹簧钢丝,弹簧中径与导向销直径保持0.5mm的间隙,避免弹簧伸缩时与销体发生摩擦异响,弹簧的预压缩量设置为总压缩行程的1/3,保证初始顶紧力足够克服配合件的侧向窜动力,同时不会因为预紧力过大导致触发时需要的按压力过高,影响操作手感。导向销的行程设计要满足完全退出配合定位孔的要求,通常行程设置为比定位孔的深度大2mm,避免销体退出不到位导致位置切换时出现硬碰撞,销体的顶端做15度倒角处理,既方便插入定位孔时的导向对中,也能在配合件存在小范围位置偏差时顺利滑入定位孔,不会出现顶死无法锁止的情况。

上部的铰接压杆通过销轴连接在支架顶端,压杆的一端压在导向销的顶端面,另一端延伸出支架侧面作为操作触发端,压杆的杠杆比设置为3:1,也就是按压触发端15mm的距离即可带动导向销缩回5mm,刚好满足解锁行程要求,这种杠杆结构的设计可以大幅降低解锁需要的按压力,操作人员单指即可完成解锁操作,适合需要频繁切换位置的高频操作场景。压杆与导向销的接触位置做圆弧过渡处理,减少接触应力集中,避免长期使用后压杆端面出现压痕凹陷影响动作顺畅度,铰接位置的销轴选用不锈钢材质,配合小间隙的孔轴配合,保证压杆转动灵活无旷量,铰接处预留0.2mm的轴向间隙,避免温度变化导致的热胀冷缩卡住压杆。

安装边界方面,整套组件的整体占用空间较小,L型支架的竖直板高度根据弹簧的总长度匹配,通常在80-120mm区间内可根据实际需求调整,水平安装边的宽度控制在30mm以内,不会占用过多的设备安装空间,导向销的直径可根据负载大小在6-12mm区间内选型,对应安装孔的尺寸也做同步调整。安装时需要保证配合件上的定位孔与导向销的同轴度偏差不超过0.2mm,否则会出现销体插入困难、磨损加快的问题,长期使用场景下可以在导向筒内增加自润滑铜套,降低销体与导向孔之间的摩擦系数,提升组件的使用寿命,常规工况下这套结构的无故障循环动作次数可以达到5万次以上,能够满足绝大多数工业设备的使用周期要求。

在实际选型应用时,还要考虑使用环境的腐蚀情况,如果是在潮湿或者有腐蚀性介质的场景中使用,弹簧、导向销、铰接销轴都要更换为304不锈钢材质,支架表面做喷塑处理提升防腐蚀能力,如果是在高温环境下使用,弹簧材料要更换为高温合金弹簧钢,避免高温下弹簧弹力衰减导致止动失效。另外在结构设计时要预留弹簧更换的空间,不需要完全拆解整套组件即可完成弹簧的更换维护,降低后期的维护成本,导向销的表面粗糙度控制在Ra0.8以下,减少伸缩过程中的摩擦阻力,保证动作顺滑无卡顿。
