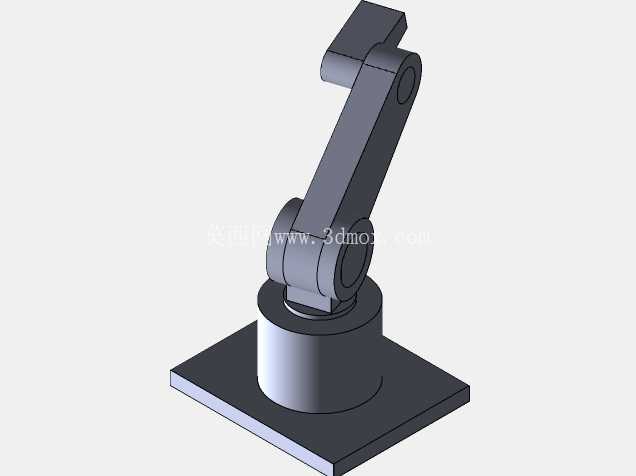

工业三轴关节机械臂结构设计

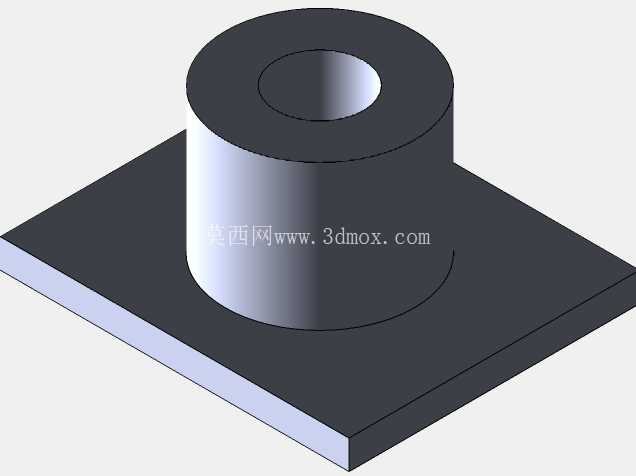

这款三轴关节机械臂的结构设计，核心围绕中小负载工况下的点位搬运、工位转运需求展开，在3C电子组装、小五金件上下料、注塑件取件、实验室样本转运等场景中，这类结构的执行机构凭借紧凑的占地优势，能适配多数狭窄工位的安装需求。从底座结构来看，方形安装底板预留了标准螺栓固定孔位，安装时可直接通过膨胀螺栓或内六角螺栓固定在设备机架、工作台面或者流水线侧方的安装位上，底座内部预留了伺服电机与谐波减速器的安装腔体，第一轴的回转支撑采用交叉滚子轴承结构，可承受径向、轴向与倾覆力矩的复合载荷，避免臂体伸展时出现底座晃动的问题，底座的圆柱段高度经过反复校核，既保证了内部传动部件的安装空间，也不会因为过高抬升整机重心影响运行稳定性。

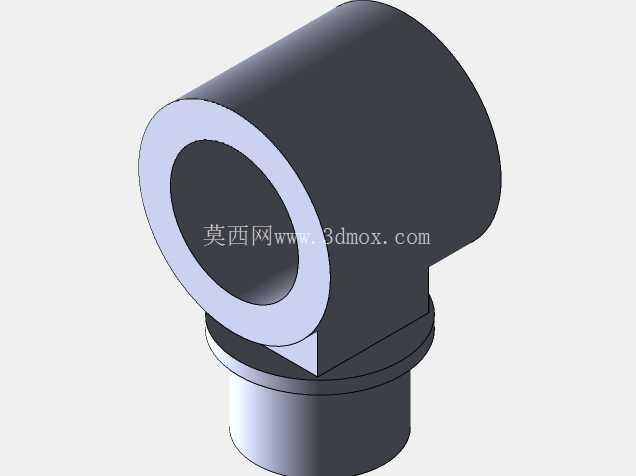

臂体的两个关节均采用回转铰接结构，第二关节连接大臂与底座回转段，负责臂体的俯仰抬升动作，第三关节连接小臂与大臂段，负责末端执行端的角度调整，三个轴的运动配合可覆盖以底座中心为圆心、臂展为半径的半球形工作区间，能满足同一工位范围内不同高度、不同角度的取放料需求。臂体的截面采用矩形空心结构设计，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动端的负载余量要求，空心内腔还可预留走线空间，将伺服电机的动力线、编码器线以及末端执行器的气路、信号线从臂体内部穿过，避免管线外露在运行过程中与周边设备发生剐蹭缠绕，降低设备运行的故障概率。

从设计思路上，这款机械臂没有追求过多的自由度冗余，而是针对固定节拍、固定轨迹的重复性作业场景做了结构优化，三个关节的驱动端均预留了标准电机安装法兰，可根据实际负载需求匹配对应功率的伺服电机或者步进电机，关节处的限位结构采用硬限位与软限位结合的方式，硬限位块设置在关节铰接处的最大转动角度位置，避免程序出错时臂体超程碰撞，软限位则可通过控制系统设定转动角度范围，适配不同工位的作业边界。末端的安装法兰采用标准接口尺寸，可直接适配夹爪、真空吸盘、小型焊枪、涂胶头等不同类型的执行末端，无需额外做转接板设计，降低了现场改造的工作量。

在安装边界的考量上，这款机械臂的底座安装尺寸控制在较小范围内，不需要对原有工作台做大规模的结构改造，臂体完全收拢时的投影面积仅略大于底座尺寸，设备待机时不会占用过多的工位空间，臂体完全伸展时的最大作业半径可覆盖多数小型加工工位的取放料范围，运行时的关节转动速度可根据生产节拍调整，在保证定位精度的前提下匹配生产线的流转速度。不同于大负载六轴工业机器人的复杂结构，这款三轴机械臂的结构件加工难度更低，臂体与底座的零部件多采用常见的铝合金或者碳钢加工工艺，不需要特殊的定制加工设备，后期维护时的零部件替换成本也更低，适合中小型加工企业做产线自动化改造时选用。在实际应用中，这类三轴机械臂常搭配振动盘、输送带、加工机床使用，完成工件从供料端到加工端的转运，或者不同加工工序之间的工件传递，能替代人工完成重复性的上下料动作，降低一线操作人员的重复劳动强度，同时保证作业动作的一致性，减少人工操作带来的位置偏差问题。结构设计过程中对每个关节的受力做了有限元校核，在额定负载下臂体的最大变形量控制在允许范围内，保证末端执行器的定位精度满足多数工业场景的使用要求，关节处的密封结构可阻挡车间内的粉尘、切削液进入传动腔体，延长内部传动部件的使用寿命，适配车间内相对复杂的作业环境。
