木盒套装精密量块结构设计

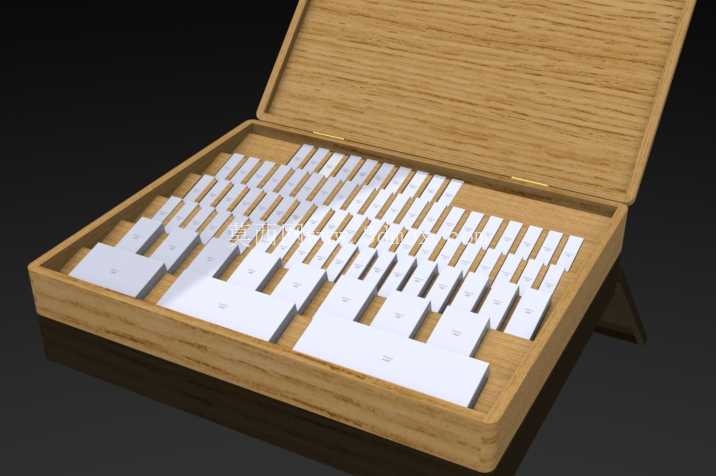

　　量块本身的工作面按照计量标准做平面度还原，建模时严格区分了量块的测量面与非测量面，测量面的边缘做了微小的倒角处理，这一细节完全匹配实际量块的加工工艺，目的是避免多块量块研合使用时边缘毛刺刮伤相邻量块的工作面，同时也能防止操作人员取用量块时被锋利边缘划伤。不同规格的量块按照尺寸梯度在盒内有序排布，从大尺寸的基础量块到小尺寸的微调量块形成完整的尺寸组合，能够通过研合拼接覆盖常规机械加工检测所需的全尺寸段，满足车间日常卡尺、千分尺校准，工装夹具定位尺寸校验，精密零件加工过程中的尺寸比对等多种场景需求。在机械加工车间的计量室、生产线制程检验工位、精密装配调试现场，量块是长度尺寸传递的核心基准器具，这套盒装量块的三维建模完全贴合实际计量场景的使用需求，从收纳结构到单块量块的细节都还原了工业现场的真实使用状态。整套量块采用木质收纳盒作为承载基体，盒体内部的槽位完全按照不同规格量块的外形尺寸做适配性铣削加工，每一个槽位的轮廓与对应量块的侧边间隙控制在0.1-0.2mm之间，既保证量块取放顺畅，又能避免搬运过程中量块在盒内窜动磕碰，损伤量块的测量工作面。

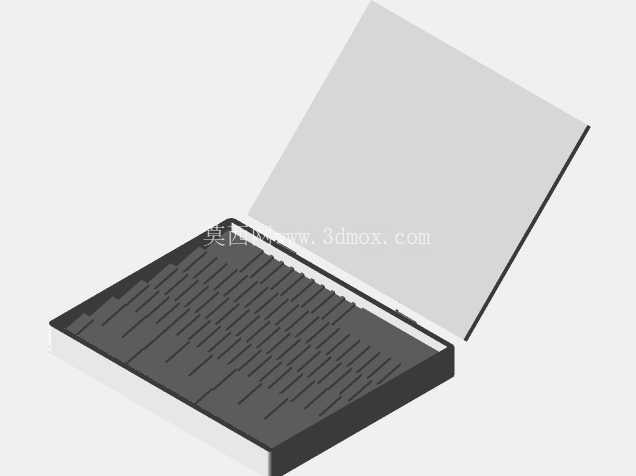

　　建模过程中，木盒的开合结构也做了完整还原，盒盖与盒体的连接铰链位置、闭合后的贴合间隙都按照实物比例设置，盒盖闭合后能够完全覆盖内部的量块槽位，配合木质盒体的密封性，可以在日常存放时减少灰尘落在量块工作面上，降低量块锈蚀、划伤的风险，延长量块的使用寿命。从安装边界来看，整套盒装量块的外形尺寸适配计量室常用的工具柜抽屉层间距，不需要额外定制存放空间，盒体外部没有突出的尖锐结构，堆叠存放时也不会刮伤上层或相邻的其他计量器具。单块量块的截面尺寸统一采用行业通用的规格，能够与现有量块夹具、量块附件完全兼容，不需要额外采购配套装夹工具，直接可以搭配现有计量辅具完成高度规校准、角度块组合、精密划线定位等拓展作业。

　　在结构设计逻辑上，这套模型没有做多余的装饰性结构，所有细节都服务于计量场景的实际功能：木盒内部的槽位深度略高于量块厚度，保证盒盖闭合后不会直接压在量块工作面上；量块的排布顺序按照常用尺寸的使用频率设置，高频使用的中等尺寸量块放置在盒体中部最易取放的位置，大尺寸和极小尺寸量块放置在盒体两侧，减少日常取用时翻找的时间，提升计量作业的效率。针对量块研合使用的需求，建模时每一块量块的两个平行工作面都做了平行度公差的虚拟还原，保证多块量块研合组合时，整体尺寸误差能够控制在计量允许的范围内，符合长度量值传递的精度要求。

　　木盒的选材纹理也做了写实还原，采用硬木材质的纹理表现，这类材质耐磨性好，长期使用不会因为反复取放量块出现槽位边缘磨损塌陷的问题，能够长期保持槽位对量块的固定定位作用。在实际生产场景中，这类盒装量块不仅用于计量室的标准器校准，也会直接放置在精密加工机床旁，用于加工首件的尺寸快速校验，减少零件送检的周转时间，提升精密加工的生产效率，这套三维模型完整还原了产品的所有结构细节，能够用于计量工位的布局仿真、量块使用操作的培训演示、工装设计时的量块选型匹配参考等多个场景，帮助结构设计人员在做检测工位规划、精密工装设计时，更直观地确认量块的存放空间、操作空间，避免出现工位布局干涉、工装与量块尺寸不匹配的问题。
