可旋转夹装式工作台虎钳结构设计

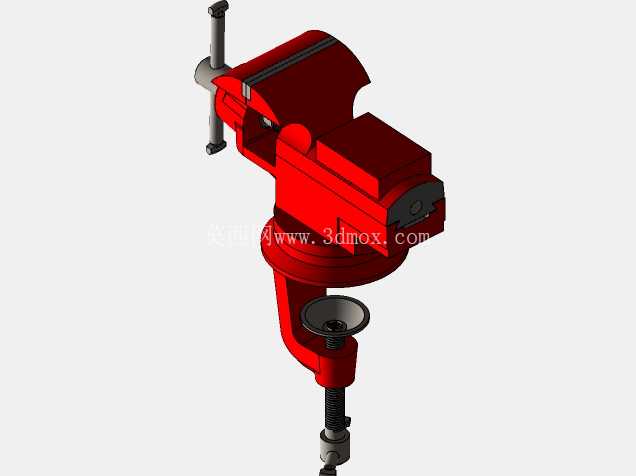

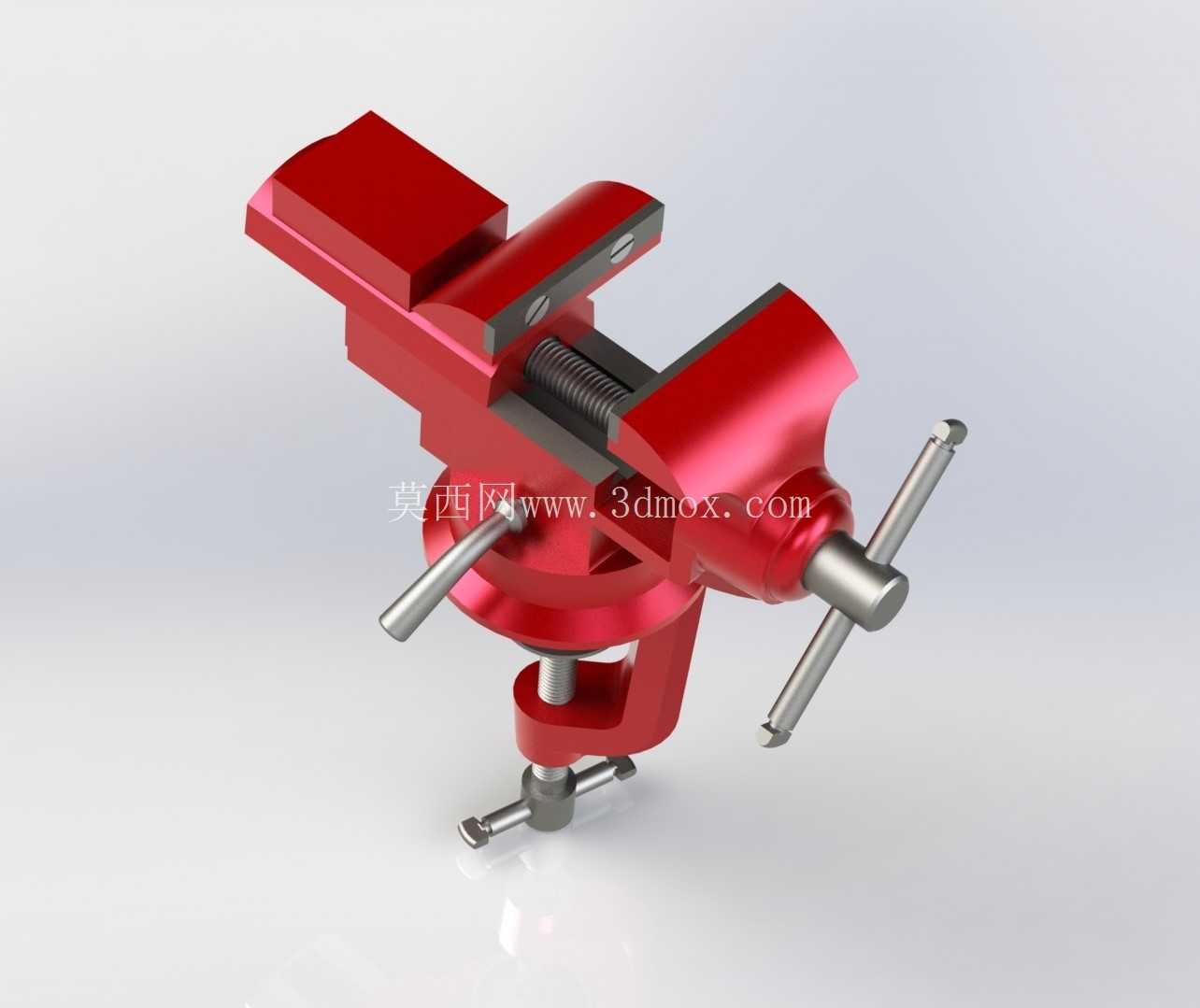

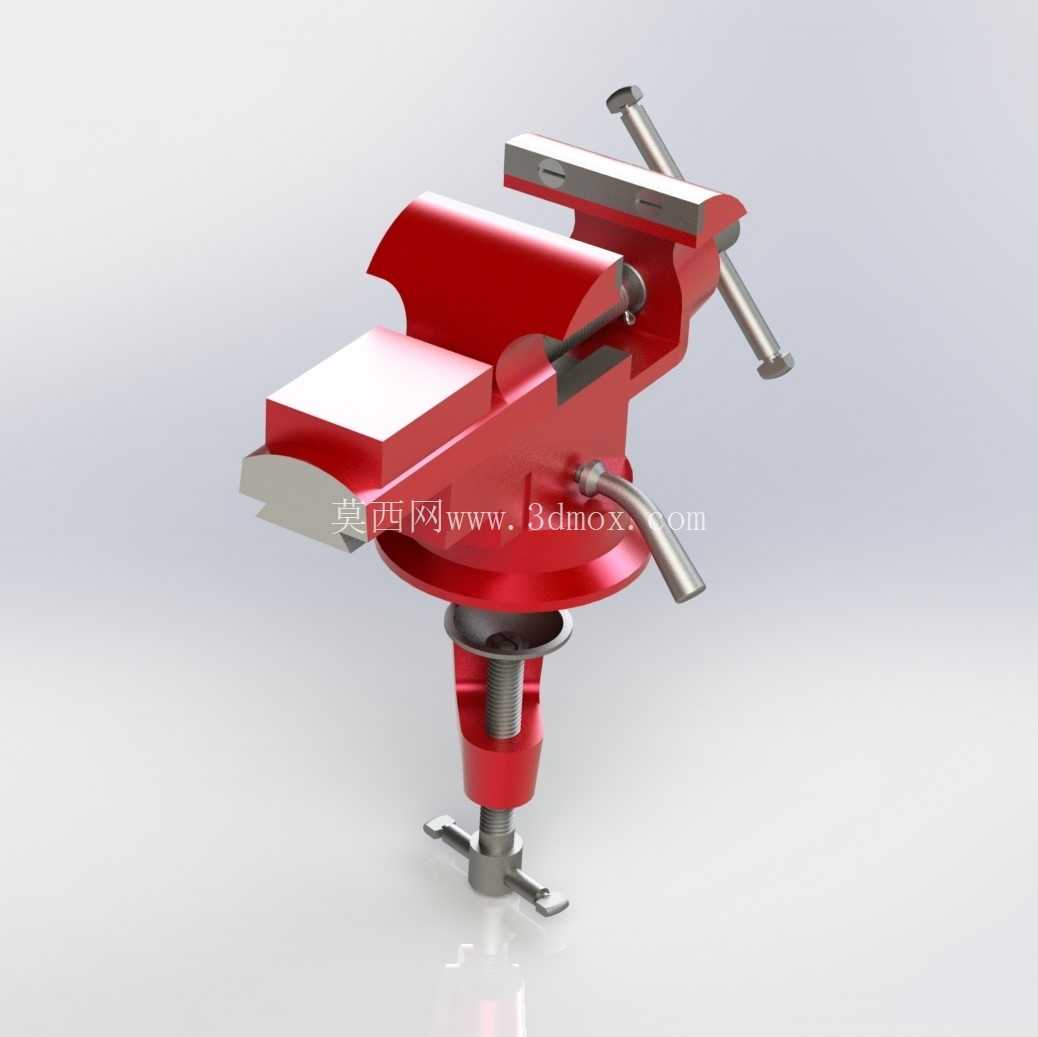

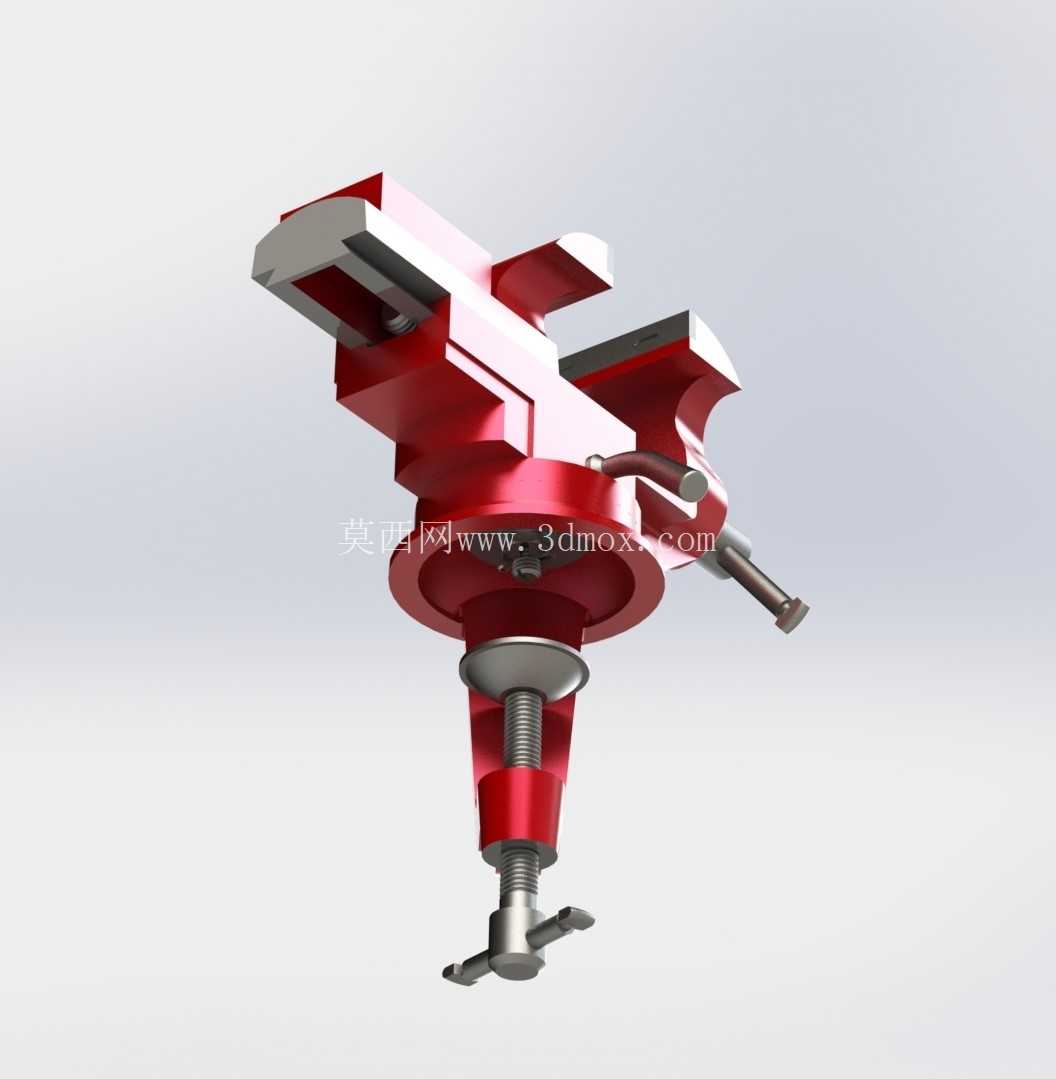

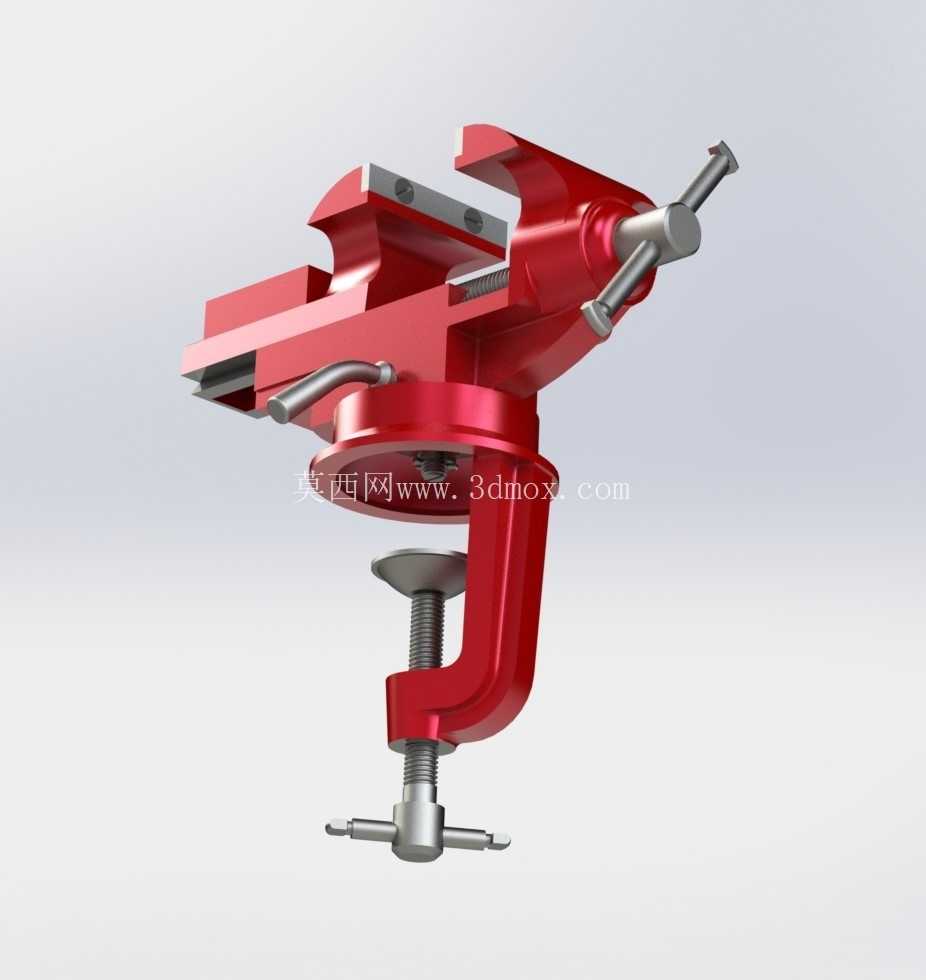

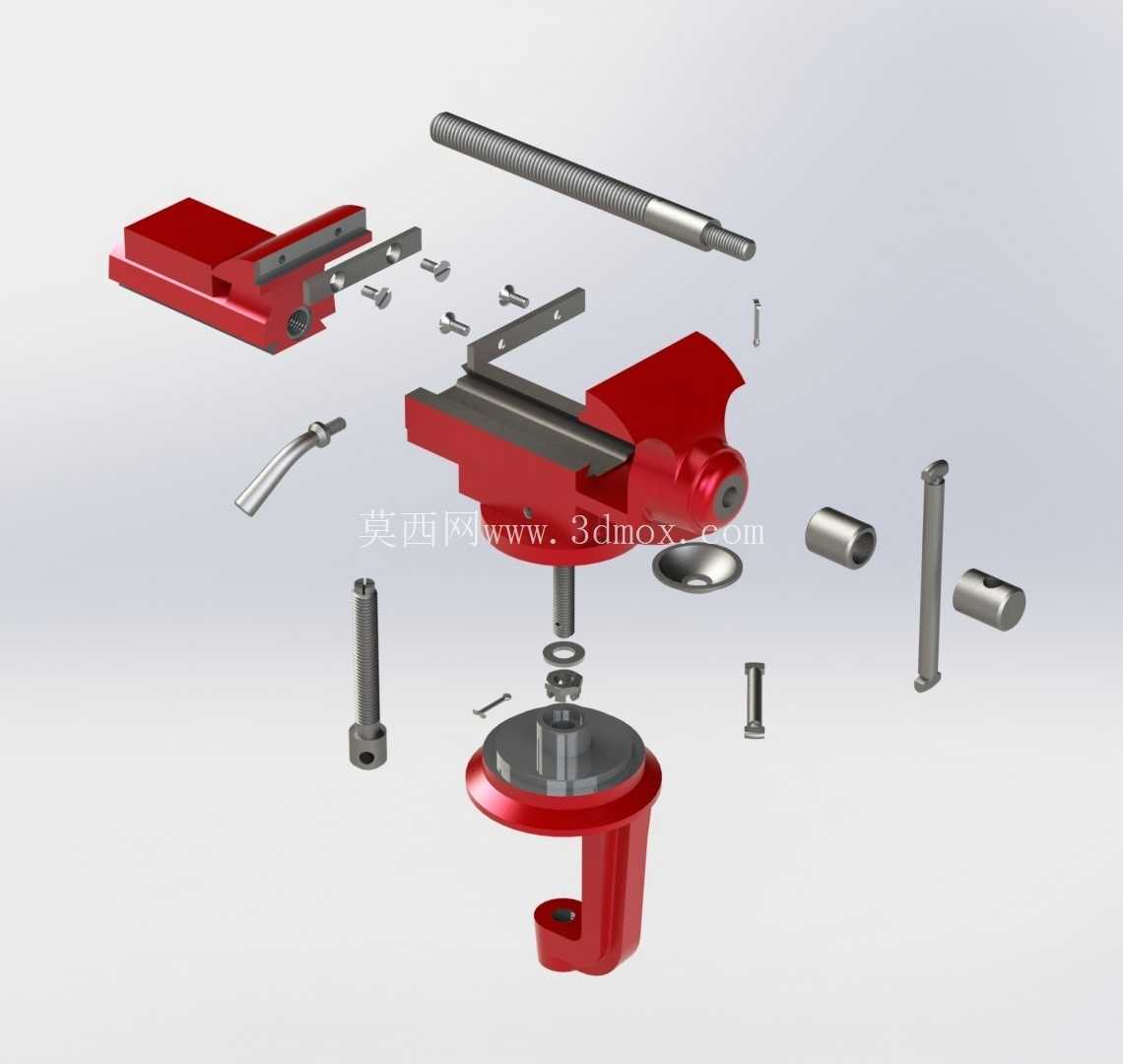

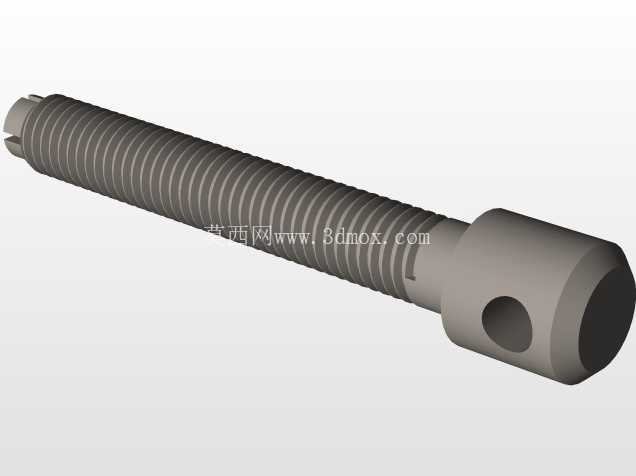

　　这款夹装式虎钳主要面向小型机加工工位、钳工修配工位、家用DIY加工场景设计，区别于重型落地式台虎钳，它采用桌沿夹装固定结构，不需要在工作台面打孔预埋螺栓，可快速在不同厚度的工作台边缘完成装拆，适配多数木质、钢制工作台的侧边安装需求，夹装螺杆底部设置了大面积承压盘，拧紧后可分散对工作台面的局部压强，避免夹装位置出现压痕或者板材变形。从结构功能来看，钳身主体设置了360度水平旋转基座，松开基座锁紧手柄后，可根据加工件的操作角度需求任意调整钳口朝向，调整到位后扳动锁紧手柄即可完成基座固定，不需要反复松卸整体安装结构，在对异形工件进行多面锉修、钻孔、打磨作业时，能大幅减少工件反复装夹的次数，降低多次装夹带来的定位误差。

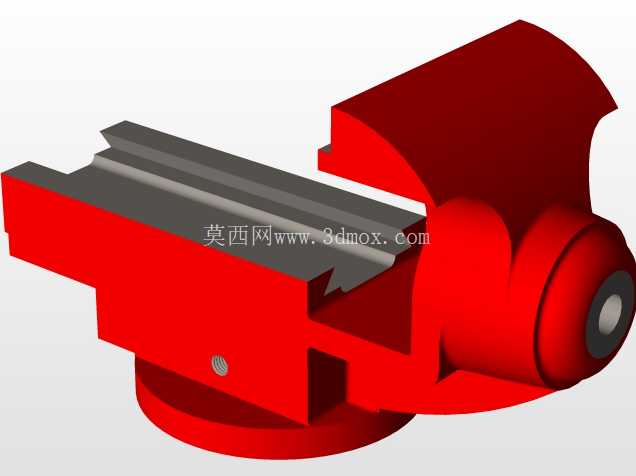

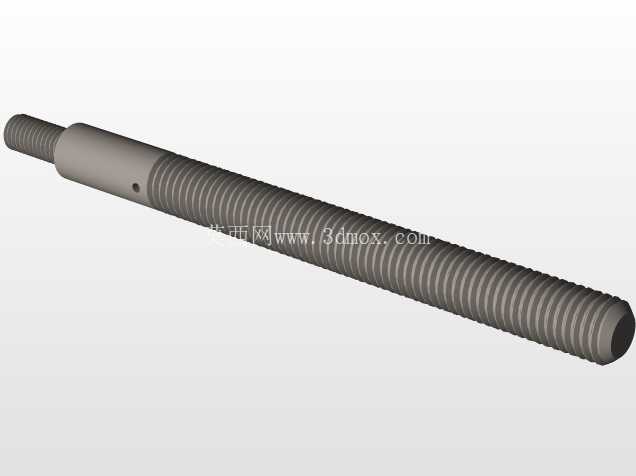

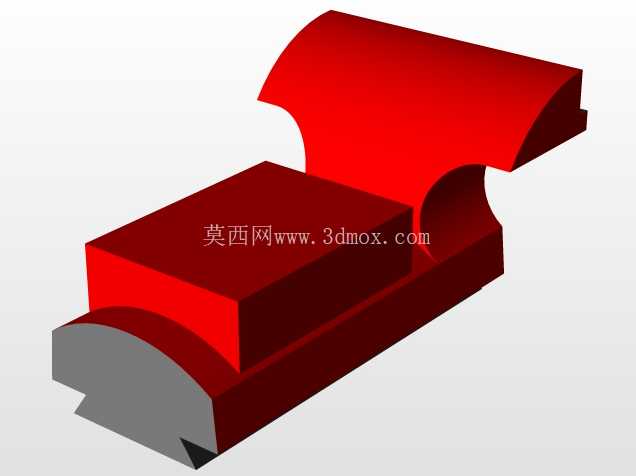

　　钳口部分采用平行开合结构，活动钳身通过梯形丝杆带动进给，丝杆传动副具备自锁特性，夹持过程中不会因为加工振动出现钳口松退的问题，钳口工作面预留了交叉防滑齿纹，针对金属毛坯件、硬质塑料件都能提供足够的夹持摩擦力，同时钳口板采用可拆卸式设计，长期使用齿纹磨损后可单独更换钳口板，不需要整体更换钳身主体，降低后续使用维护成本。设计过程中重点考虑了操作空间的适配性，进给摇臂设置在钳身侧方，操作时不会和工作台边缘、台面上放置的其他工具产生干涉，摇臂的握持长度经过优化，单手即可完成最大夹持行程范围内的松紧操作，针对小行程微调场景，也可以通过转动摇臂末端的小手柄实现微量进给，方便对薄壁工件、精密小件进行夹持力度控制，避免夹持力过大造成工件变形。

　　从安装边界尺寸来看，整体钳身高度控制在常规工作台操作舒适区间内，夹持工件后，工件中心位置距离工作台面的高度符合多数钳工站立操作的手臂发力角度，长时间进行锉削、修整作业时不容易产生手臂疲劳；夹装结构的最大开口范围适配25mm到60mm厚度的桌板，覆盖了多数家用工作台、学校实训台、小型加工坊辅助工作台的桌板厚度参数，不需要额外加装过渡垫块即可完成固定。在实际应用场景中，这类虎钳除了常规的钳工修配作业，还可搭配小型台钻、手持打磨机、电动雕刻工具使用，作为小型加工工位的工件固定载体，针对小批量零件的去毛刺、尺寸修整、装配对位等工序都能提供稳定的夹持支撑；钳身的旋转结构在对工件进行多角度钻孔、攻丝作业时优势明显，不需要将工件从钳口拆下重新装夹，只需转动钳身调整到对应作业角度即可锁定，能有效提升小零件多工序加工的操作效率。

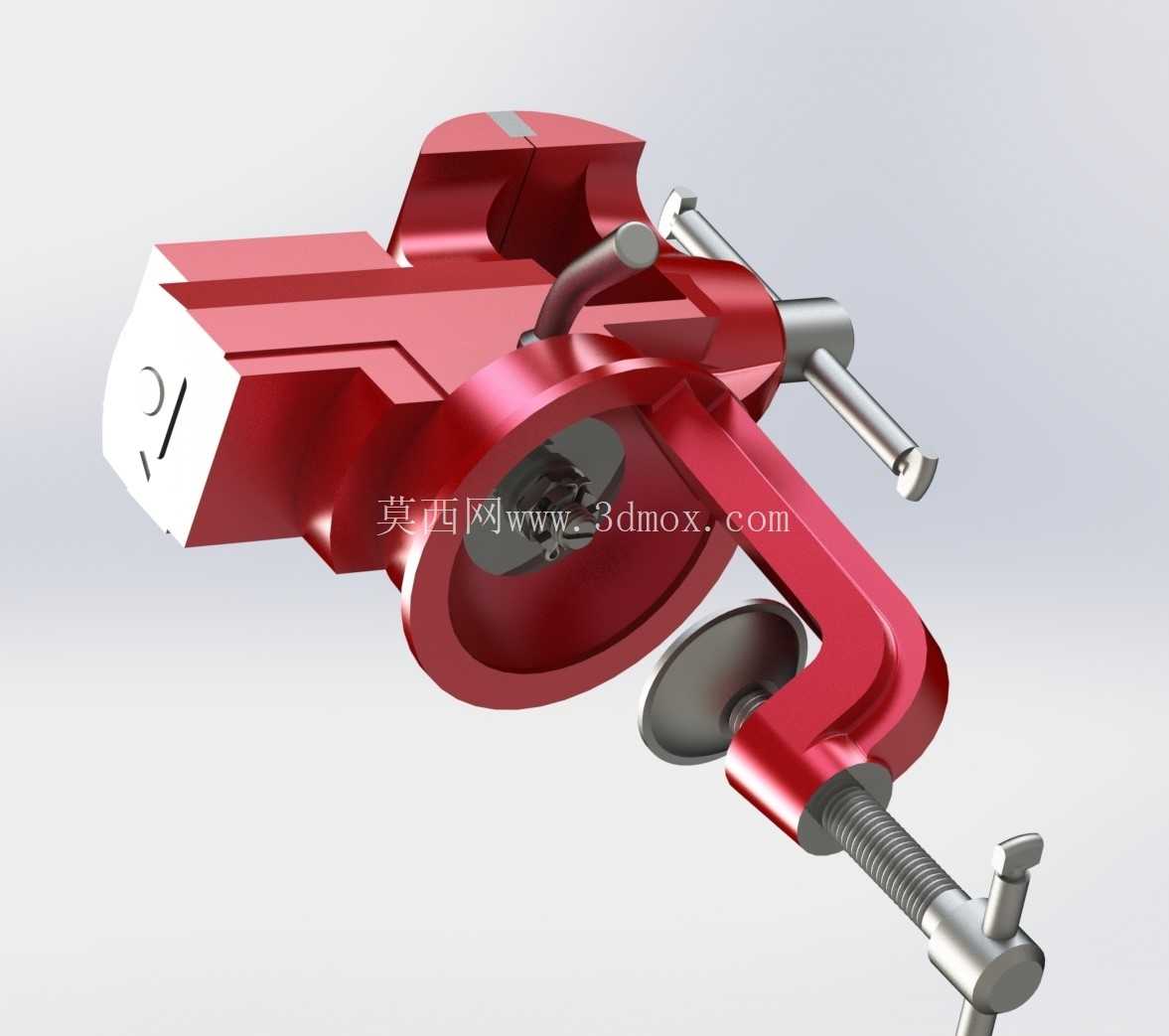

　　结构设计上对受力薄弱位置做了加强处理，钳身和旋转基座的连接位置设置了加厚的加强筋，在承受最大夹持力、以及加工过程中的敲击振动时，不会出现基座断裂或者钳身偏移的问题；丝杆和活动钳身的连接位置设置了防尘挡圈，可阻挡加工过程中产生的金属碎屑、灰尘进入丝杆传动副，延长传动结构的使用寿命，日常维护只需要定期在丝杆表面涂抹润滑脂即可，不需要复杂的拆解保养。
