四缸发动机排气歧管结构设计

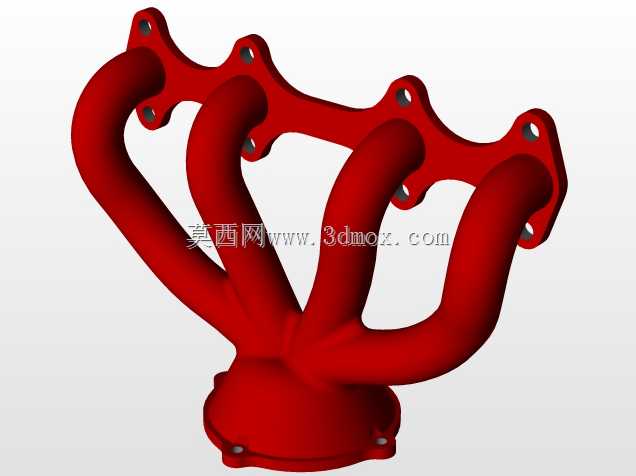

　　该零件为直列四缸发动机配套的排气歧管，整体采用四支弯管汇入单一下游集气端的布局，主要承担将各气缸燃烧后的高温废气有序汇集并输送至排气后处理系统的作用。在整机布置中，它位于气缸盖排气侧与三元催化器或涡轮增压器进气口之间，直接影响排气背压、各缸排气干涉程度以及发动机舱热边界。

　　从实际使用场景看，这类歧管需要在持续高温、冷热交变以及发动机振动环境下工作。四个入口法兰沿长度方向排布，对应气缸盖排气口位置，法兰面预留螺栓过孔，用于与缸盖形成刚性密封连接；入口端的孔位间距、法兰厚度与密封面平面度必须与缸盖侧安装面匹配，否则装配后会出现局部应力集中或密封失效。设计时通常先锁定缸盖排气口坐标、螺栓孔分布以及周边机体、线束、隔热罩的避让空间，再反推各支管走向。

　　管路形态并非单纯追求外观流畅。四支支管依次弯曲后向中部汇集，支管长度、弯曲半径和交汇角度会直接影响各缸排气脉冲的利用效果。若支管长度差异过大，各缸排气阻力不一致，容易导致充气效率波动；若交汇区域过于局促，高速气流在集气腔内相互冲击，会增加额外背压。因此建模过程中需要反复调整支管中心线，在有限的发动机舱空间内兼顾气流连续性与结构紧凑性。

　　外形尺寸方面，该歧管整体呈横向展开的弧形结构，长度由四缸排气口中心距决定，高度则受发动机罩盖、防火墙及前围板间隙限制。上部法兰沿长度方向设置多个安装孔，孔位需要与缸盖螺栓孔严格同轴；下部集气端形成集中出口，用于连接后续排气模块。安装边界不仅包括螺栓连接位置，还需考虑歧管受热膨胀后的位移补偿，避免与相邻部件发生干涉。

　　壁厚设计需要平衡耐热、减重与铸造工艺。管壁过薄会降低高温强度和疲劳寿命，过厚则增加热容量与整机重量。支管与法兰交接处、多管汇合处通常设置过渡圆角，以减少应力集中；集气端底部结构需要承受气流冲击和热循环载荷，局部区域可适当加厚。若采用砂型铸造或熔模成型，还需在三维结构中预留拔模斜度、加工余量以及清理工艺所需的可达空间。

　　在工程建模时，入口法兰密封面、出口连接面和螺栓孔属于关键基准，应优先建立参数化特征。支管部分适合通过多段中心线扫描生成，并在弯曲段保持连续曲率，避免截面突变。汇合区域需要通过曲面过渡或布尔合并形成完整实体，之后再检查壁厚均匀性、最小可制造半径以及法兰与管路交界处的应力集中点。对于需要进行热疲劳或流场分析的场景，该模型还可进一步抽取内部流道，用于评估排气均匀性和压损。

　　该结构体现了发动机排气系统设计中常见的约束叠加：一方面要满足气流组织和动力性能要求，另一方面必须服从缸盖接口、舱内布置、制造工艺和耐久可靠性。通过三维模型可以在开模或加工前直观验证支管走向、孔位对齐和周边间隙，减少后续样机阶段因干涉、密封不足或热膨胀受限带来的返工。
