家用智能云台监控摄像头结构设计

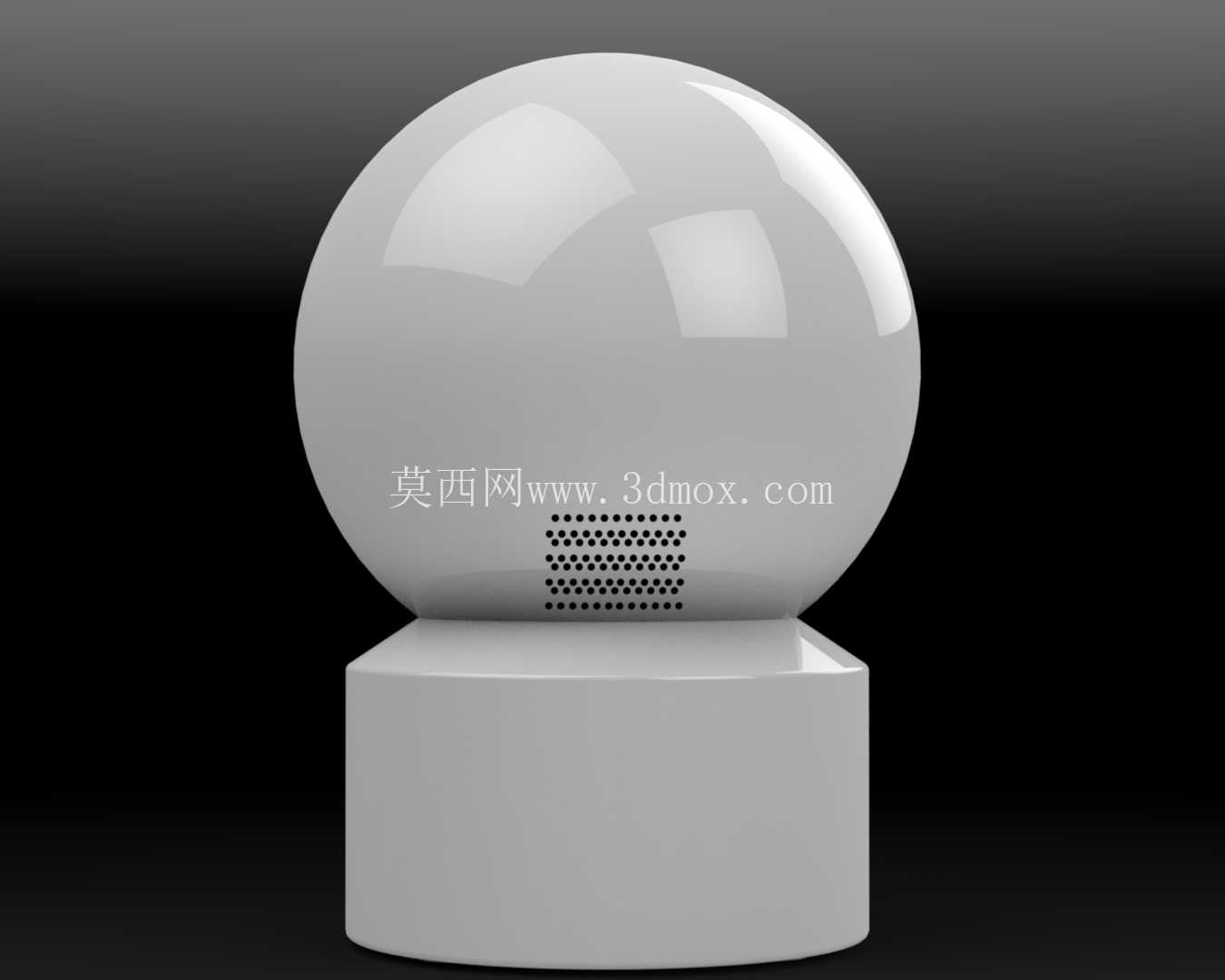

这款球形云台摄像头的结构设计，首先要适配家用室内安防的实际部署场景，不管是放置在客厅电视柜边角、书房书架层板，还是通过背胶固定在墙面、天花板边角，都要保证安装后不突兀，同时覆盖足够的监控视角。整体采用上下分体式结构，下部为圆柱形固定底座，上部为球形云台舱，底座直径控制在85mm左右，整体高度110mm，球形舱直径75mm，这个尺寸边界既不会因为体积过大占用过多桌面或安装面空间，也能容纳下内部的舵机、主控板、镜头模组、拾音模块等元器件，底座底部预留了3mm厚的防滑硅胶垫安装位，桌面放置时可以增大摩擦力，避免被误碰移位，墙面安装时底座背面预留了标准挂装孔位，适配常见的膨胀螺丝或免钉挂扣，安装孔中心距为60mm，符合家用小型电子设备的通用挂装尺寸规范。

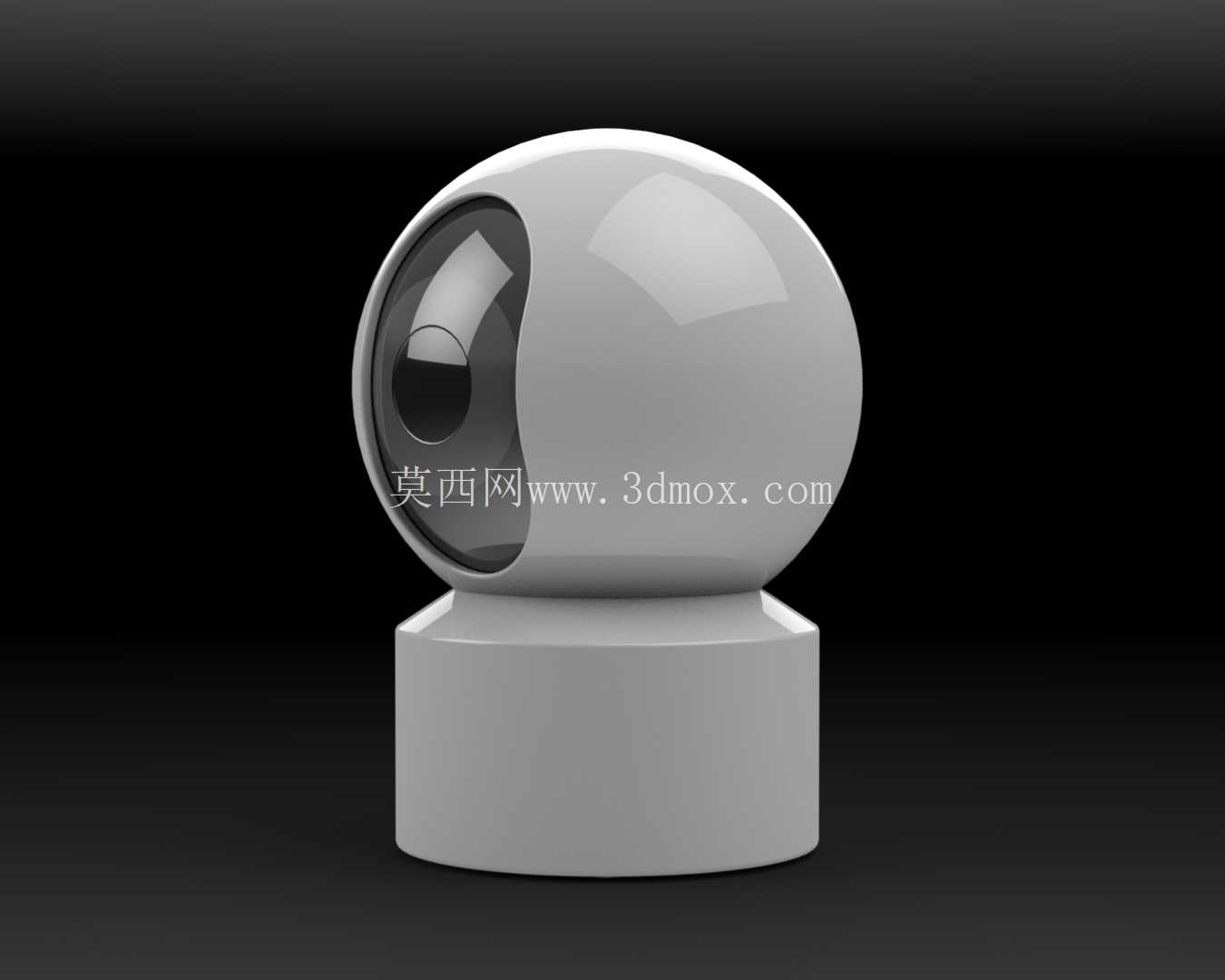

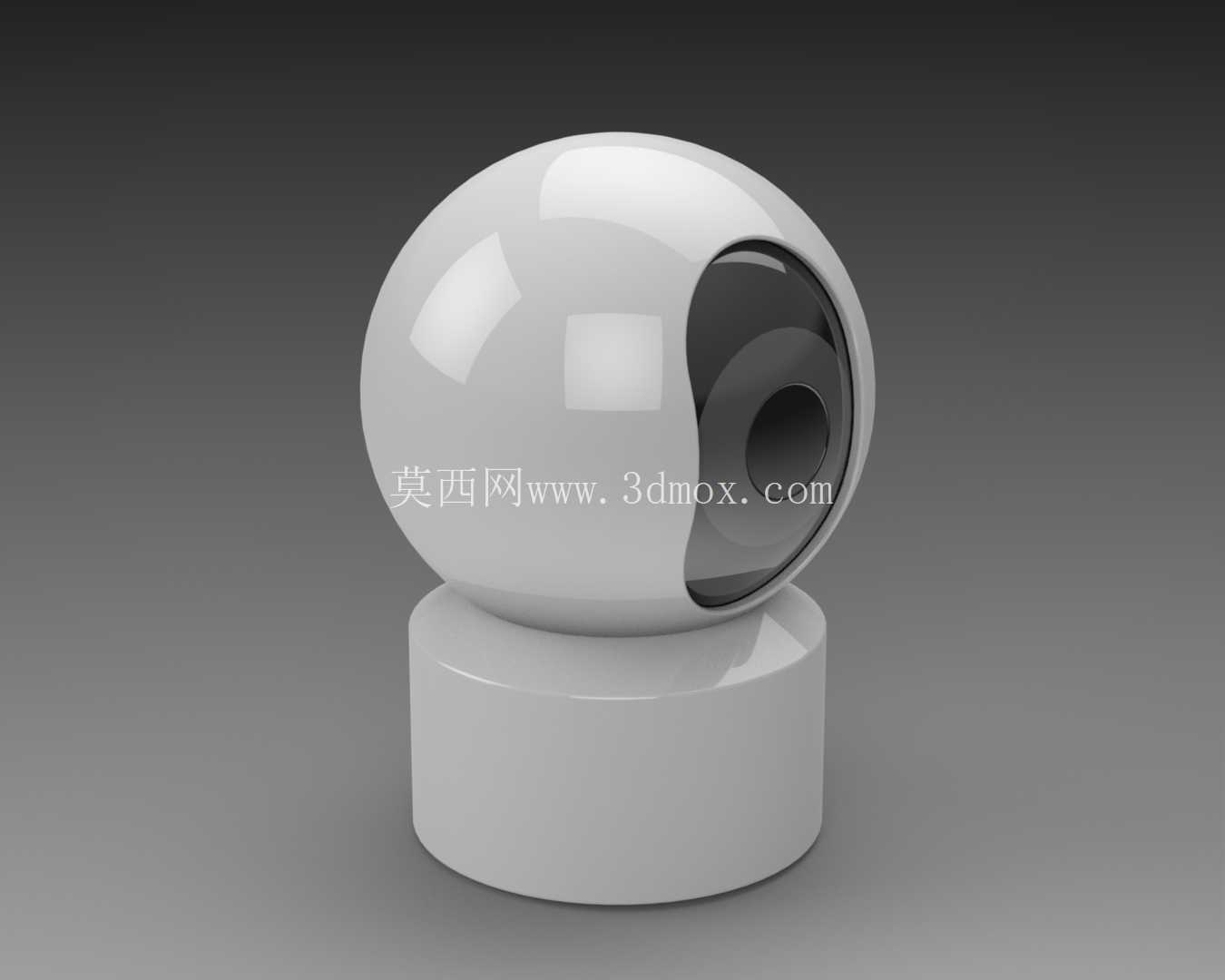

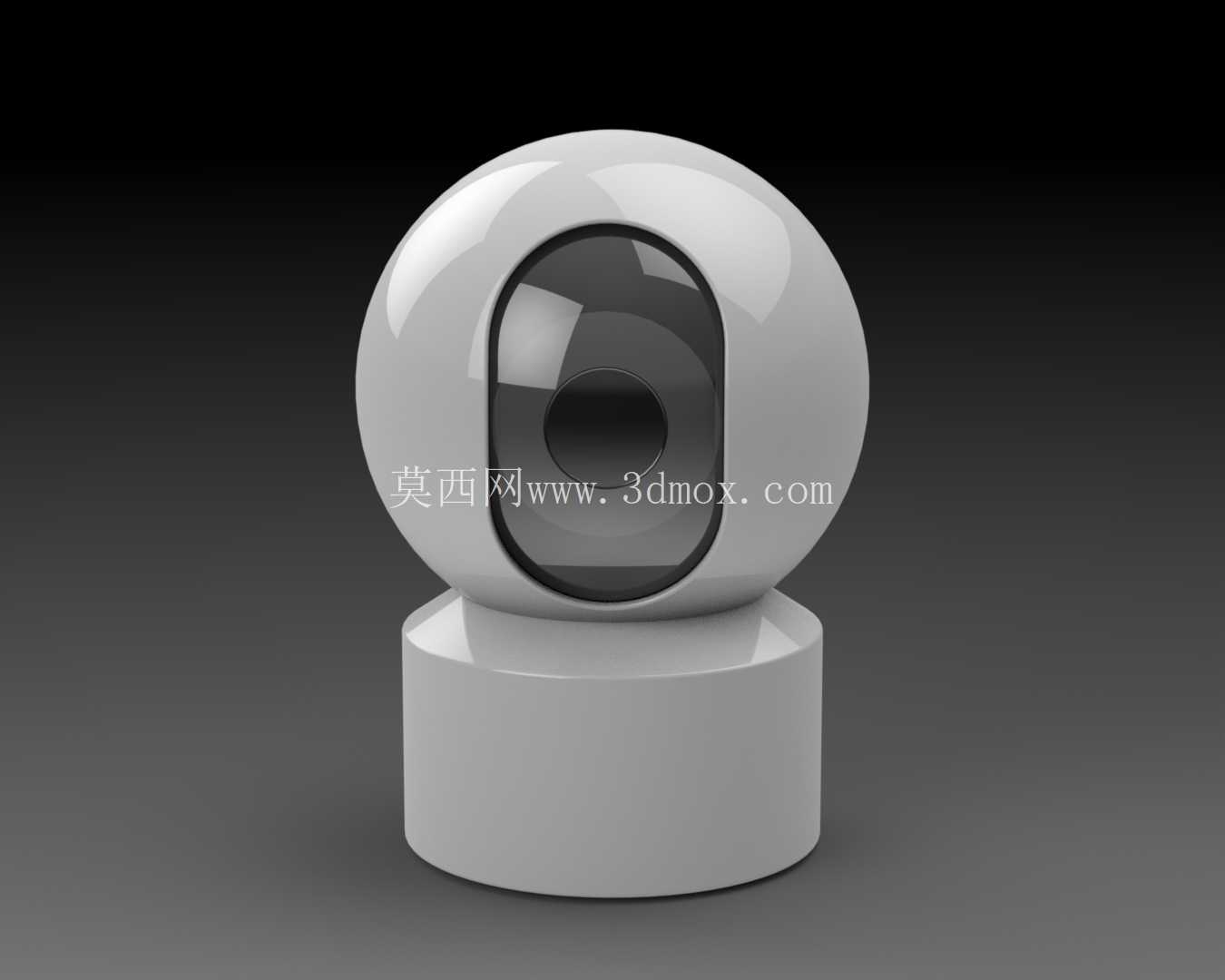

从功能特性来看，球形云台舱可以实现水平方向360度连续旋转，垂直方向向上90度、向下15度的俯仰调节，这个角度范围可以覆盖室内绝大多数监控盲区，水平旋转的传动结构采用内置微型舵机配合齿轮传动，齿轮模数选用0.5，传动间隙控制在0.2度以内，避免旋转过程中出现画面抖动，俯仰结构采用阻尼转轴配合限位挡块，防止过度旋转拉扯内部排线。镜头区域采用内凹式设计，镜头保护镜片选用2mm厚的亚克力材质，表面做硬化防刮处理，镜片与球形外壳的配合间隙控制在0.1mm，既保证装配精度，也能避免灰尘进入镜头舱内部，球形外壳表面做细磨砂处理，减少光线反射造成的画面眩光问题，同时不易残留指纹，日常清洁更方便。

设计过程中首先要确认内部元器件的堆叠空间，镜头模组的焦距为3.6mm，水平视场角110度，所以镜头前端到保护镜片的距离要控制在8mm以内，避免外壳边缘遮挡视场角，主控板布置在底座内部，与上部云台的连接采用中空导电滑环，实现360度旋转时不会出现线材缠绕的问题，滑环的过线孔径预留3mm，足够穿过电源线、信号线。底座侧面预留了Micro-USB供电接口的开孔，开孔位置距离底座底部12mm，避免插线后线材弯折角度过大影响使用寿命，接口周围做0.5mm的凸台，防止插线时外力直接作用在接口焊盘上，提升接口的结构强度。

外壳的壁厚统一设置为2mm，采用ABS材质注塑成型，球形外壳与底座的配合面采用止口结构，止口配合深度3mm，配合间隙0.15mm，既保证装配后的同轴度，也能方便后期拆装维修，底座内部预留了四个M2的螺丝柱，用于固定主控板和舵机支架，螺丝柱的根部做R0.8的圆角过渡，避免注塑时出现应力开裂问题，球形云台的上下壳采用卡扣加一颗M1.7螺丝的固定方式，卡扣均匀布置在分模面四周，共6个，卡扣的扣合量设置为0.8mm，既保证扣合牢固，也不会因为扣合量过大导致拆装时损坏卡扣。

实际应用中，这款摄像头除了基础的视频监控功能，还可以通过云台旋转实现移动追踪，所以结构设计时要保证旋转过程的噪音控制在30分贝以内，舵机与外壳的接触位置粘贴1mm厚的EVA减震垫，减少舵机运转时的震动传递到外壳产生共振噪音，底座内部预留了配重块安装位，配重块采用30g重的铸铁块，用双面胶固定在底座底部中心位置，降低整体重心，避免云台快速旋转时设备出现倾倒的情况。拾音麦克风的开孔布置在球形舱侧面，开孔直径1mm，共3个，呈三角形排列，开孔内部贴防尘网，防止灰尘进入麦克风腔体影响拾音效果，开孔位置避开镜头正前方，避免镜头红外补光时的光线直射到麦克风开孔造成的漏光问题。红外补光灯均匀布置在镜头周围，共8颗，补光灯距离镜头中心12mm，补光灯前方加装柔光片，让红外光线均匀发散，避免夜间监控时出现画面中心过曝、边缘亮度不足的问题，柔光片与外壳表面齐平，不会积灰影响补光效果。
