双导杆可调式磨刀石夹持固定装置

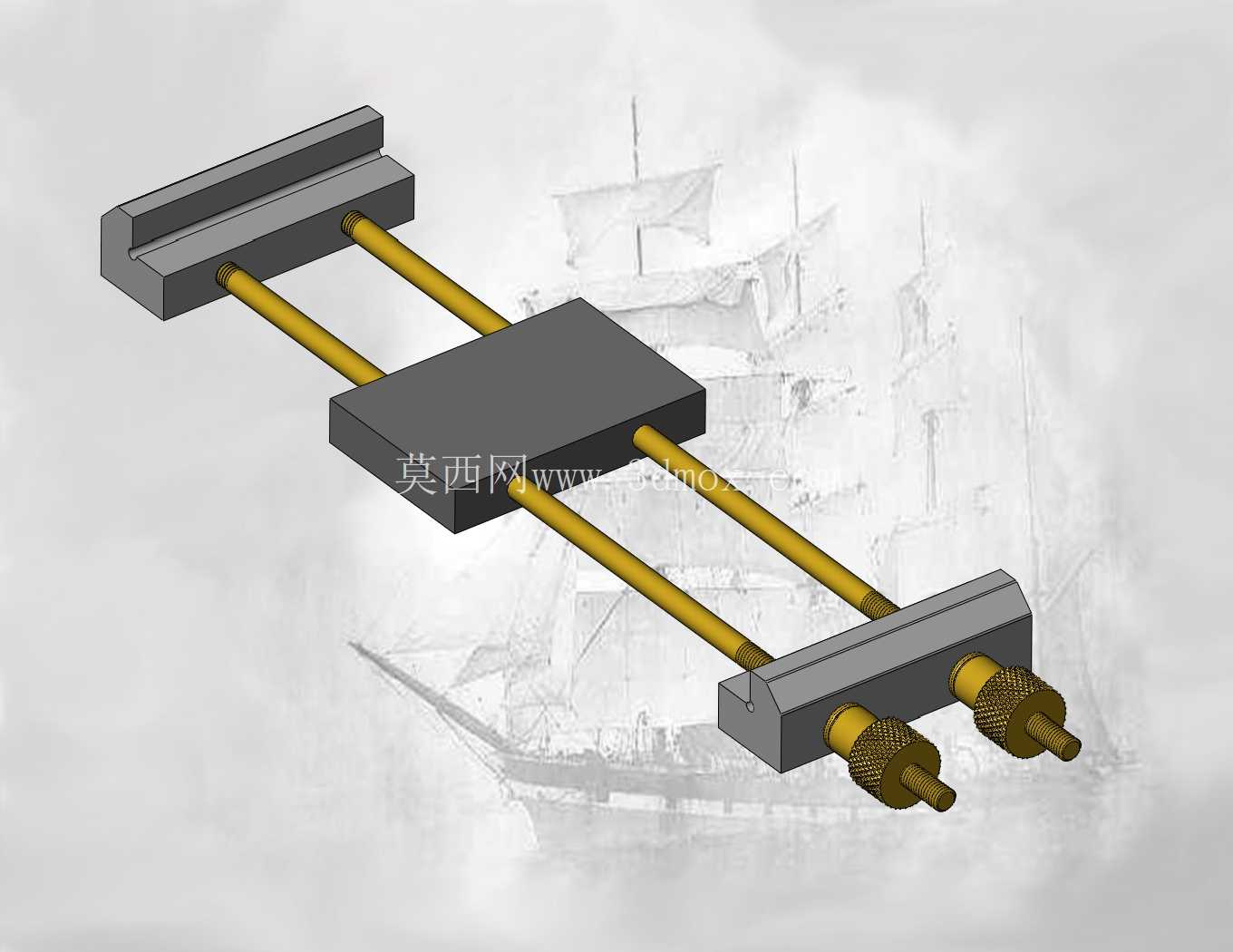

　　在五金加工、设备维保、手工刃具修磨的日常作业场景中，刃具打磨作业的稳定性直接决定了刃口修磨的精度与作业安全性，传统磨刀作业多采用手持磨石或者简易垫块承托的方式，作业过程中磨石容易出现滑移、偏转，不仅会导致刃口磨偏、角度失准，还存在磨具滑脱划伤操作人员的风险，这款双导杆结构的夹持固定装置，正是针对这类现场作业痛点开发的实用工装。从结构布局来看，装置采用对称双光轴导杆作为主体承载框架，两根平行布置的黄铜材质导杆两端分别连接固定端座与调节端座，固定端座为一体式块状结构，底部设置有与工作台面适配的卡位结构，可快速卡在常规操作台的边缘或者专用工位的定位槽内，不需要额外打孔安装，适配多数现有作业台的安装边界；调节端座集成了两个滚花调节旋钮，旋钮与导杆端部的螺纹段配合，转动旋钮即可调整两端座之间的跨距，跨距调节范围覆盖市面上绝大多数常规尺寸的长方形油石、磨刀石，不需要针对不同规格磨石单独定制夹持座。

　　中间的滑动压块套在两根导杆上，压块与端座的夹持面均做了防滑纹理处理，当调整好两端座的跨距将磨石放置在两端座的承托面上之后，滑动压块可沿导杆轴向移动，贴紧磨石的侧端面，配合端座的夹持面完成磨石的周向固定，避免磨石在打磨受力时出现横向窜动。导杆采用黄铜材质一方面是利用其自润滑特性，让压块滑动调节时顺畅无卡滞，长期使用也不会出现锈蚀卡阻的问题，另一方面黄铜的质地偏软，即使在调节过程中与磨石表面发生磕碰，也不会损伤磨石的磨削工作面。端座与压块均采用硬质工程材质或者金属切削加工而成，夹持面的平面度控制在0.1mm以内，保证磨石安装后上表面处于水平状态，打磨刃具时不需要额外调整作业角度，操作人员手持刃具贴住磨石表面往复移动即可完成刃口修磨。

　　从实际使用场景来看，这款装置不仅适用于小型加工车间的刃具维保工位，也适合户外作业、设备检修现场的临时磨刀作业，整体结构没有复杂的传动部件，不需要外接动力源，纯机械结构的可靠性极高，日常维护只需要定期擦拭导杆表面的磨屑与污渍即可，不需要额外加注润滑油。在设计过程中，充分考虑了不同作业场景的安装需求，固定端座的卡位结构做了加宽处理，可适配厚度从20mm到60mm的工作台边缘，不需要额外加装转接板；调节旋钮的滚花深度做了优化，即使操作人员手上沾有切削液或者水渍，也能稳定转动旋钮完成夹紧力调整，不会出现打滑的情况。

　　装置整体的外形尺寸控制在合理范围内，收纳时可以将调节端座滑动到最靠近固定端座的位置，整体长度缩短三分之一，方便放在工具柜或者随身工具包内携带，不会占用过多的存储空间。与传统的固定式磨石座相比，这款可调式夹持装置不需要根据磨石的磨损情况反复调整衬垫高度，当磨石因为长期使用出现厚度减薄时，只需要微调两端旋钮的夹紧行程，滑动压块即可重新压紧磨石，始终保持磨石的固定稳定性，不会因为磨石磨损就出现夹持松动的问题。夹持力的设计也做了充分验证，单旋钮的夹紧力可达到80N，配合两个调节旋钮的同步锁紧，即使在粗磨作业施加较大下压力的时候，磨石也不会出现位移或者翘边，完全满足粗磨、精磨全工序的作业受力要求。导杆的平行度在加工时严格控制，两根导杆的轴线平行度公差不超过0.05mm，保证滑动压块移动时不会出现偏斜，夹持磨石时压块的夹持面与磨石端面完全贴合，受力均匀不会出现局部压应力集中导致磨石碎裂的问题。
