无衬套结构摩托车轮胎及配套组件三维设计

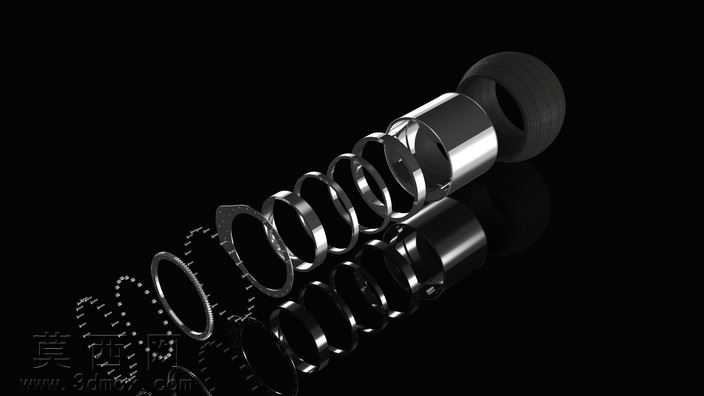

本作品为无衬套结构摩托车轮胎及配套装配组件的三维建模设计，整体围绕摩托车行走系统的无衬套轮胎装配需求展开，在三维建模过程中，首先针对无衬套摩托车轮胎的橡胶主体进行曲面构建，通过放样、扫掠等建模命令还原轮胎的环形胎体结构，精准刻画胎壁的弧度与胎面的基础轮廓，保证轮胎外形符合摩托车轮胎的常规尺寸比例。配套组件包含金属衬套、螺旋减震弹簧、多组密封垫片与卡环，各零件均采用参数化建模方式完成，金属衬套部分通过旋转凸台命令构建出中空套筒结构，对衬套的内外径尺寸、端部倒角做了精准还原，保证其与轮胎内圈、弹簧端部的装配契合度；螺旋减震弹簧采用螺旋线扫掠方式建模，精准控制弹簧的螺距、簧丝直径、有效圈数与端部并圈结构，还原弹簧在轮胎装配中的减震支撑作用；密封垫片与卡环类零件则通过薄壁拉伸、切除命令完成，还原不同厚度垫片的环形轮廓与卡环的开口定位结构。材质渲染环节，针对不同零件的材质特性做了区分设置：轮胎橡胶部分采用哑光深黑橡胶材质，调整材质的粗糙度与漫反射参数，还原橡胶表面略带磨砂的质感，同时添加轻微的凹凸纹理模拟橡胶胎体的细微质感；金属衬套、卡环、垫片类零件采用抛光镀铬金属材质，调整材质的反射率与高光参数，还原金属零件表面光亮的镜面反射效果，在黑色背景下呈现出清晰的环境反射与明暗层次；螺旋弹簧部分采用半哑光金属材质，适当降低反射强度，突出弹簧螺旋结构的明暗转折，让弹簧的圈数与结构层次更加清晰。结构设计上，整套组件遵循无衬套轮胎的装配逻辑，轮胎内圈与金属衬套同轴配合，弹簧套设在衬套外侧，两端通过垫片与卡环实现轴向定位，各零件之间的装配间隙做了合理预留，既还原了实际装配中的配合关系，也保证三维模型中各零件无干涉、穿模问题。设计过程中重点突出无衬套轮胎的结构特点，省略传统轮胎的额外衬套结构，通过配套金属套筒与弹簧组件直接实现轮胎的定位与减震功能，整套模型结构完整，各零件细节刻画到位，渲染效果突出不同材质的质感差异，能够清晰展示无衬套摩托车轮胎及配套组件的结构组成与装配关系。
