手持式便携强光照明手电筒结构设计

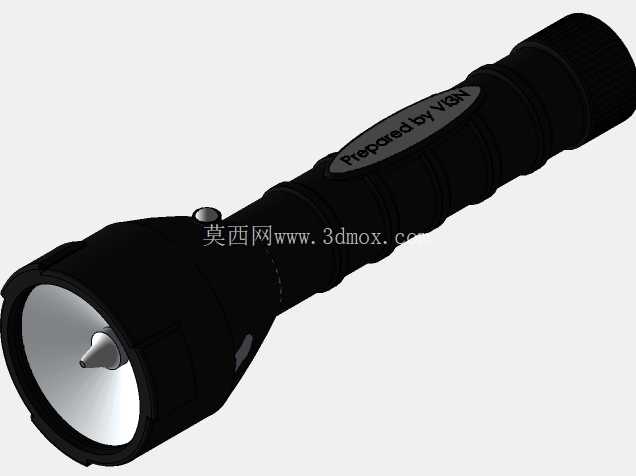

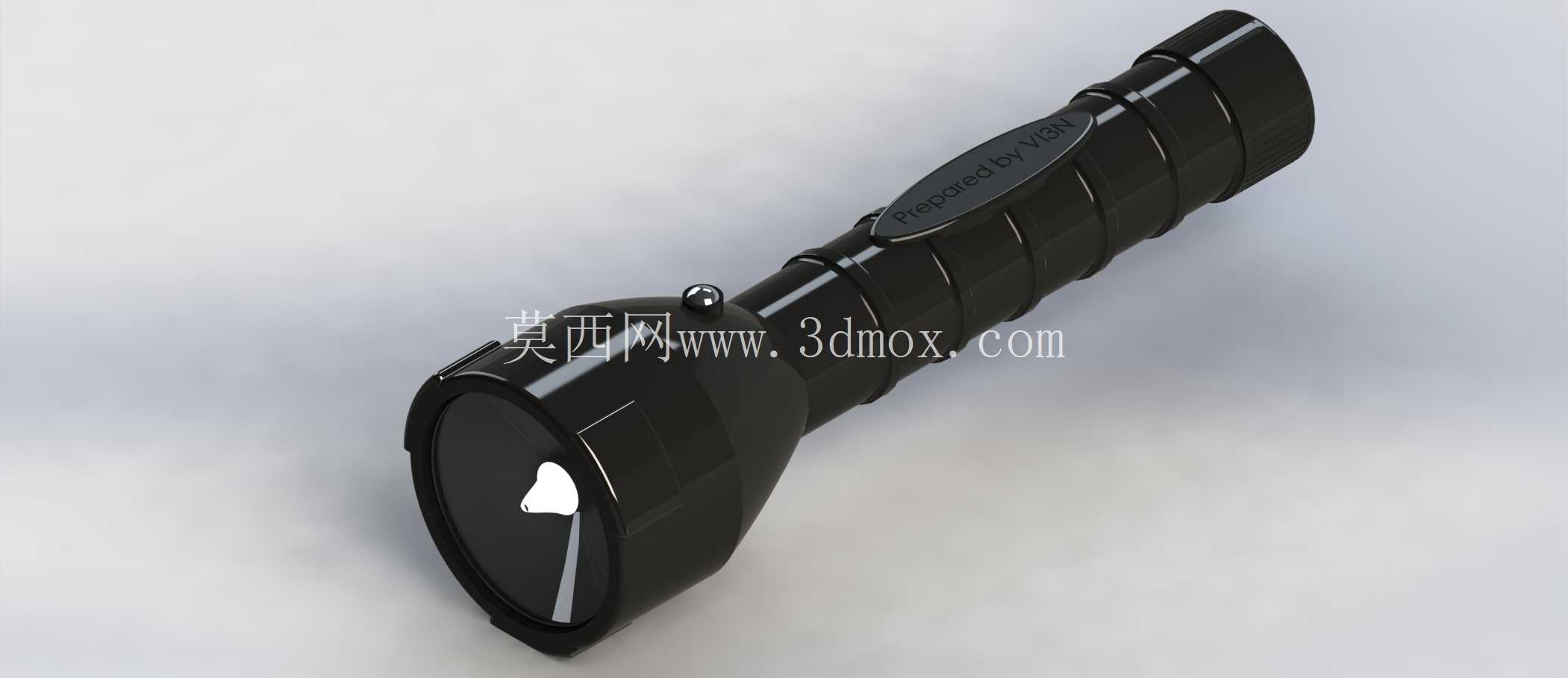

　　日常户外作业、设备巡检、应急抢修场景中，手持照明工具的握持手感、抗摔性能、光照指向性直接影响作业效率，这款手电的结构设计完全围绕一线使用场景的实际痛点展开。筒身采用分段式防滑棱纹结构，每道棱纹的深度控制在1.2mm，棱边做R0.8的圆角过渡，既保证戴防滑手套操作时不会出现打滑脱手的情况，又不会因为棱纹过于尖锐硌手，长时间握持也不会产生明显的压痕。筒身中部的椭圆形标识区域做下沉0.3mm的凹槽设计，表面采用晒纹处理，既可以粘贴品牌标识或防滑贴，也能作为握持时的定位基准，用户握持时拇指自然落在该区域附近，无需刻意调整就能快速找到开关位置。

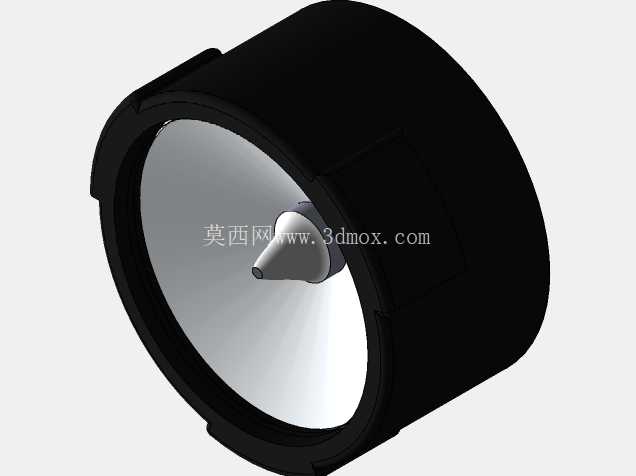

　　头部灯杯采用大深度抛物面反光结构，反光面的曲面精度控制在0.1mm以内，能够将LED光源发出的光线汇聚成集中的光束，在空旷环境下有效照射距离可以满足百米范围内的照明需求，灯头外圈做加厚的防撞包边设计，包边突出灯头玻璃表面2mm，当手电意外跌落时，首先接触地面的是金属包边，能够直接吸收冲击能量，避免玻璃镜片直接受撞击碎裂。开关设置在灯头与筒身衔接的位置，采用凸起式橡胶防水按键，按键的按压力度设置在5N，既不会因为放在包内受挤压误触点亮，也不会因为按压力度过大导致单手操作困难，按键周边做一圈凸起的防护台，高度高出按键表面0.5mm，进一步降低误触概率。

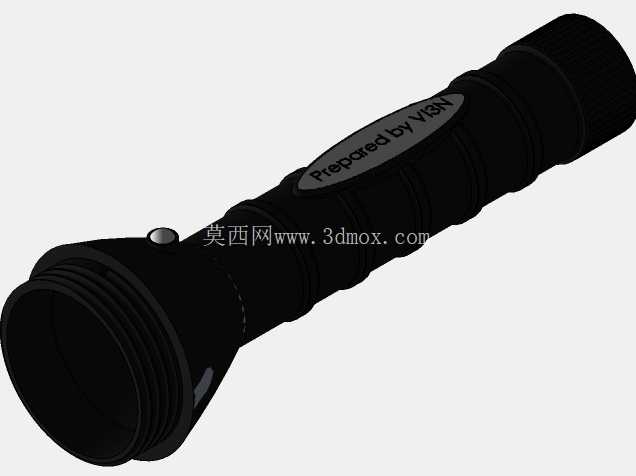

　　筒身尾部做平面化设计，能够让手电竖直放置在平整的工作台面上，作为临时台灯光源使用，解放双手完成设备检修、零件装配等需要双手操作的工作。整体结构的连接部位全部采用矩形螺纹配合，螺纹配合间隙控制在0.05mm，连接后筒身各段的同轴度误差不超过0.1mm，既保证连接的牢固性，也能在需要更换电池或者检修内部电路时快速拆装，螺纹处预留防水胶圈的安装槽位，配合胶圈可以实现日常防泼溅，能够应对雨天户外作业、潮湿车间环境下的使用需求。

　　设计过程中优先考虑了结构的易加工性，筒身主体采用铝合金车削加工即可成型，防滑棱纹可以通过滚压工艺一次加工完成，不需要复杂的二次装夹，灯头内部的反光杯采用冲压成型工艺，生产效率高，尺寸一致性好，能够有效控制批量生产的成本。整体外形的最大直径控制在45mm，总长度控制在180mm，空筒重量控制在200g以内，放在工具包或者工作服口袋中不会产生明显的坠重感，筒身的所有外表面都做硬质阳极氧化处理，表面硬度达到HV400以上，日常使用中与工具、金属零件摩擦不会轻易产生划痕，能够适应复杂的作业环境。内部的电池仓采用同心圆定位结构，电池装入后不会在筒身内晃动，避免移动过程中电池撞击仓壁产生异响或者接触不良的问题，灯头与筒身的衔接处设置散热筋结构，长时间高亮度点亮时，能够将LED产生的热量快速传导到筒身表面散发出去，避免内部温度过高影响光源寿命。
