管状拾取后栏板金属框架结构设计

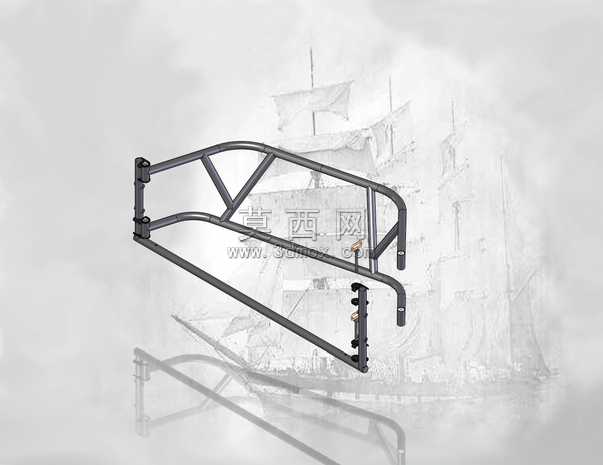

本作品为管状拾取后栏板的三维结构设计，采用SolidWorks完成全参数化建模，整体以金属圆管作为核心承载构件，通过合理的管材弯折、拼接与焊接节点设计，构建出兼具强度与轻量化特性的栏板框架结构。建模过程中，首先依据后栏板的安装适配尺寸确定整体外轮廓参数，对主承载管材进行精准的路径弯折建模，严格控制弯折半径与管材直径的比例，避免弯折处出现应力集中的结构缺陷；随后依次搭建横向支撑、斜向加强筋结构，斜向筋条采用三角形稳定排布逻辑，有效提升框架整体的抗扭、抗形变能力，在栏板的安装端设计了带安装孔位的连接支座，支座与管材的衔接处做了圆弧过渡处理，既保证连接强度，又优化了应力传递路径。材质设定上，整体框架赋予碳钢金属材质，通过渲染参数调整还原金属管材的哑光磨砂质感，对焊接节点处做了细微的焊痕纹理处理，提升模型的真实感；安装固定件部分赋予发黑处理的金属材质，与主体管材形成视觉区分，清晰展现各构件的装配关系。设计思路围绕管状构件的特性展开，充分利用圆管各向受力均匀、自重较轻的优势，在保证栏板整体承载能力、防护性能的前提下，尽可能减少冗余材料的使用，降低构件整体重量；框架的边缘处均做了圆弧收边处理，避免尖锐棱角带来的使用安全隐患，同时兼顾了结构的实用性与外观的流畅性。模型完整还原了后栏板的所有装配细节，各管材之间的连接位置、安装支座的孔位参数、侧边固定卡扣的结构都做了精准建模，可直接用于后续的工程出图、结构仿真验证以及生产加工参考，渲染阶段采用柔和的环境光搭配定向主光源，清晰展现框架的空间结构层次与金属材质的光影质感，直观呈现出该管状后栏板的结构特点与设计合理性。
