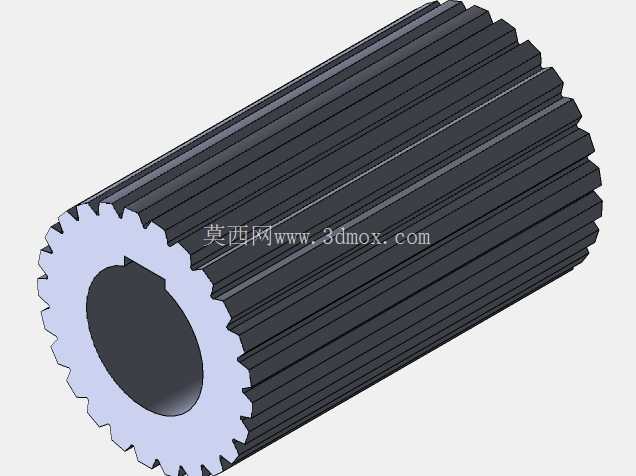

内孔空心外齿传动同步带轮结构设计

　　这类带内孔的外齿同步带轮，在轻工包装、纺织机械、小型输送线的动力传递环节应用十分广泛，区别于普通平带轮，它依靠齿面啮合传递扭矩，不会出现打滑丢转的问题，传动比精度能满足多数中低速传动场景的需求。做这个结构的三维建模时，首先要考虑的是安装边界，内孔的尺寸公差要和配套的传动轴做过渡配合，不能太松导致运转时窜动，也不能过紧造成装配压装时开裂，通常内孔会预留键槽或者顶丝孔的位置，方便轴向锁紧，避免带轮在轴上发生周向转动。外齿的齿形参数是设计核心，齿距要和配套同步带的齿距完全匹配，齿顶高、齿根圆角的数值要严格参照啮合要求，齿根处做小圆角过渡，是为了降低应力集中，避免长期交变载荷下出现齿根断裂的问题，毕竟带轮在启停瞬间会承受不小的冲击载荷。

　　整体的筒状结构设计，是为了在保证齿面啮合宽度足够的前提下，尽可能减轻自身重量，减少转动惯量，对于频繁正反转的传动工位来说，更低的转动惯量能降低驱动电机的瞬时负载，提升传动响应速度。外圆柱面的齿是沿轴向通长布置的，这样同步带在安装时不需要严格对齐轴向位置，有一定的容错空间，也能避免带轮运转时同步带出现跑偏掉带的情况。建模过程中，齿形的阵列要保证周向分度均匀，任意两个相邻齿的角度误差不能超过允许范围，否则啮合时会出现卡滞、异响，加速同步带的磨损。内孔的同轴度要和外齿的分度圆保持一致，径向跳动量控制在合理区间，不然高速运转时会产生振动，影响整套传动机构的稳定性。

　　这类带轮通常会用铝合金或者工程塑料加工，铝合金材质的强度更高，适合传递较大扭矩的场景，工程塑料材质的自润滑性好，运转噪音低，适合小型办公设备、家用小家电这类对噪音控制有要求的场合。设计时还要考虑齿面的粗糙度，齿面太粗糙会加快同步带的磨损，太光滑又容易出现啮合时的打滑，所以齿面加工粗糙度要控制在合适的范围。另外，带轮的两端边缘要做小倒角处理，一方面是去除加工毛刺，避免装配时割伤操作人员或者同步带的基体，另一方面也能引导同步带顺利套入，降低安装难度。

　　在实际选型替换时，除了核对齿形、齿距、内孔尺寸，还要确认带轮的总长度，也就是啮合宽度，要和所用同步带的宽度匹配，啮合宽度不足会降低传递扭矩的上限，容易出现跳齿问题，过宽则会增加不必要的成本和转动重量。很多新手建模时容易忽略齿侧间隙的预留，把齿和带槽的配合做的完全零间隙，实际装配后会因为加工误差、热胀冷缩出现啮合卡滞，所以在齿厚方向要预留合理的侧隙，保证运转时齿面能顺畅啮合，不会出现憋劲的情况。还有内孔的端面，要和轴线保持垂直，不然带轮锁紧在轴上后会出现偏摆，导致同步带单侧受力，过早出现带边磨损、断裂的问题。这类结构虽然看起来简单，但是每个尺寸参数都和实际使用场景的负载、转速、安装条件直接相关，建模时不能只照着外观画外形，要结合实际装配和运转的需求去调整每个细节的尺寸，比如顶丝孔的位置要避开齿根的薄弱位置，布置在两个齿之间的实体区域，避免钻孔后降低带轮的整体结构强度。如果是用于有腐蚀环境的场景，还要在模型设计时预留表面处理的厚度，比如阳极氧化、喷塑的涂层厚度，避免加工后因为涂层导致装配尺寸超差。
