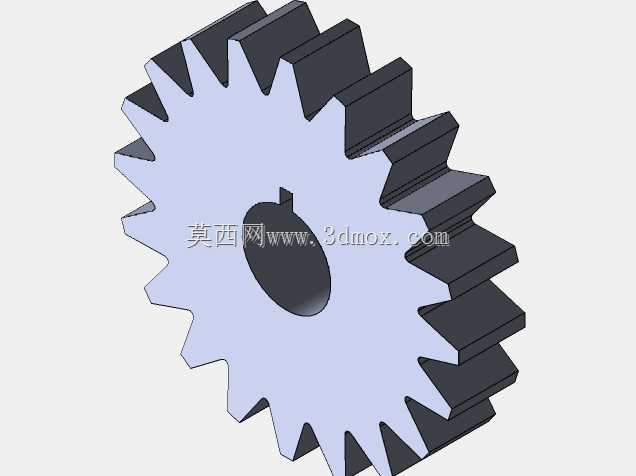

带键槽直齿圆柱排挡传动齿轮结构

　　这款直齿圆柱齿轮是排挡变速机构里的核心传力零件，日常在手动变速器、机床进给变速单元、小型工程机械换挡机构里都能见到它的身影，核心作用是通过不同齿数齿轮的啮合切换，改变传动比，最终实现输出端转速、扭矩的调整，满足设备不同工况下的动力输出需求。从结构设计来看，齿轮采用标准渐开线直齿齿形，齿向与齿轮端面垂直，加工时可通过滚齿、插齿工艺一次成型，装配时没有轴向分力，对支撑轴承的轴向载荷要求更低，适配中小载荷下的定轴传动场景。齿轮中心开设带单键槽的通孔，安装时与传动轴通过平键实现周向固定，能可靠传递额定扭矩，避免齿轮与轴之间出现相对转动，键槽的位置与尺寸公差按照通用传动配合标准设计，可适配常规标准直径的传动轴，装配时无需额外定制非标连接件，

　　降低现场装配的适配成本。齿部参数设计上，齿顶高、齿根高按照标准模数系列取值，齿根处做了微小的圆角过渡，避免热处理和传力过程中出现应力集中导致的断齿问题，齿面的啮合区域做了公差优化，保证啮合时齿面接触面积均匀，减少偏磨带来的传动噪音和寿命损耗。从安装边界来看，齿轮的轴向厚度与齿宽保持一致，安装时相邻齿轮的轴向间隙控制在合理范围，避免换挡挂齿时出现卡滞或打齿问题，齿轮的外径尺寸根据传动比需求匹配对应啮合齿轮的中心距，安装时无需大幅调整传动轴的支撑位置，可直接适配现有排挡机构的轴系布局。实际应用中，这类直齿排挡齿轮多用于换挡时需要齿轮轴向移动挂接的场景，直齿结构在挂挡时更容易顺利入位，不会出现斜齿啮合时的轴向干涉问题，

　　换挡过程的平顺性更易控制，在小型农用机械、手动操作的机床变速系统、轻型输送设备的变速单元中，这类齿轮的应用占比很高。设计过程中，齿部的精度等级按照中等传动精度选取，既可以满足常规变速传动的平稳性要求，又不会过度提升加工成本，中心孔与键槽的对称度公差做了严格控制，避免安装后齿轮出现径向跳动，导致啮合间隙不均、传动冲击过大的问题。齿轮的端面没有额外的减重孔设计，整体结构刚性更强，可承受换挡瞬间的冲击载荷，在频繁换挡的工况下也能保持结构稳定性，不会出现轮辐变形的问题。从啮合特性来看，直齿齿轮的啮合是沿齿宽方向全齿同时接触，传动过程中没有轴向力作用，轴系的支撑结构可以采用更简单的深沟球轴承，简化整个变速机构的支撑结构设计，

　　降低整体的制造成本和后期维护难度。在排挡机构的实际运行中，该齿轮沿轴向滑动到对应啮合位置时，齿端的微小倒角可以引导轮齿顺利进入啮合，避免出现顶齿无法挂接的问题，这也是这类换挡用直齿轮在齿端做倒角处理的核心原因，区别于固定位置传动的齿轮结构。
