桌面级滚筒式表面光整抛光装置

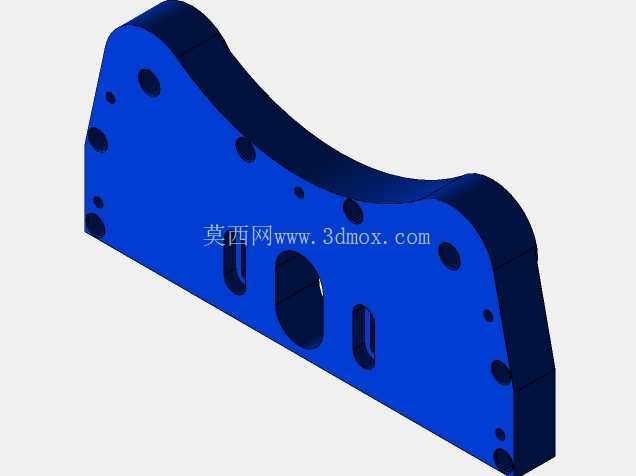

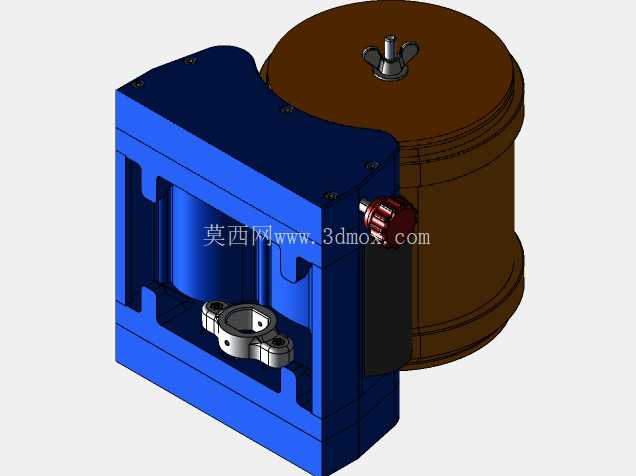

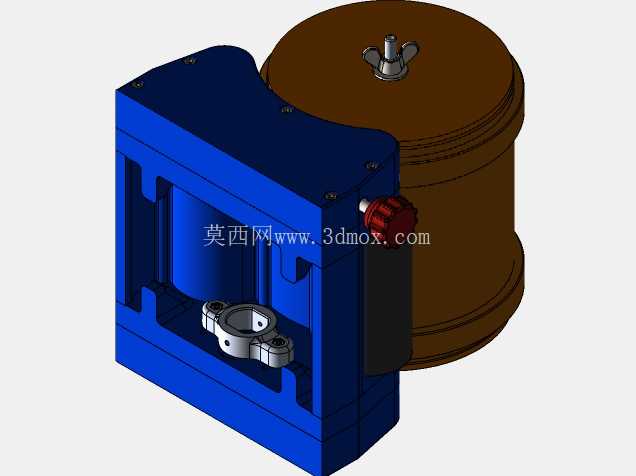

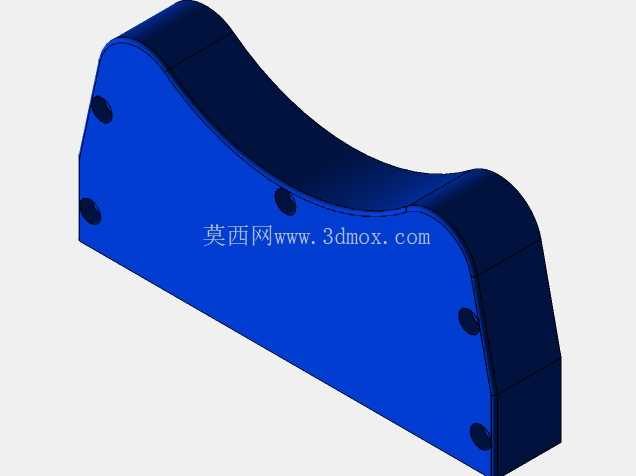

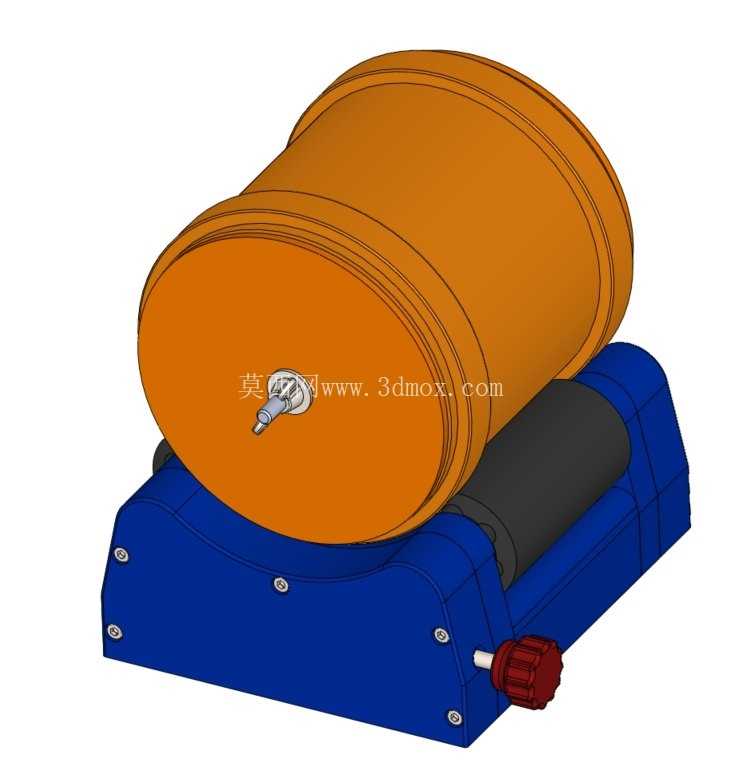

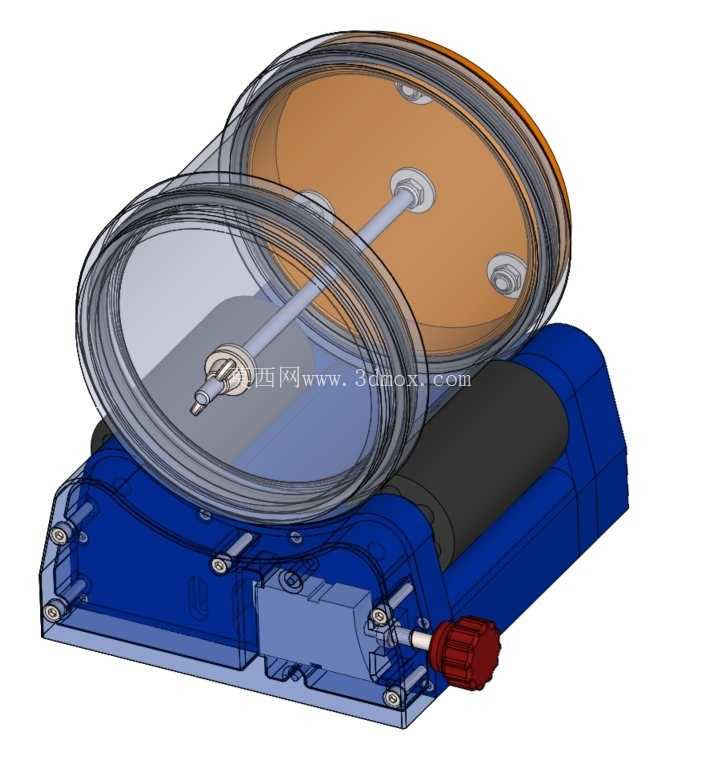

　　这款桌面级滚筒光整设备，主要面向小批量五金件、3D打印制件的表面去毛刺、倒圆角、抛光光整作业场景，在个人加工工作室、小型打样车间、创客工坊这类场景中适配性极强，不需要占用大型工业设备的安装场地，也不需要配套复杂的工业管线，放置在常规工作台面上即可开展作业。设备整体采用卧式双托辊支撑滚筒的结构设计，底部基座为一体式承托结构，所有传动、支撑部件全部集成在基座内部，外露部件仅包含驱动调节旋钮、托辊组件以及上方的工作滚筒，整体安装边界控制在200mm×200mm的平面范围内，对工作台的承重要求极低，普通木质工作台即可承载，不需要额外做加固处理。

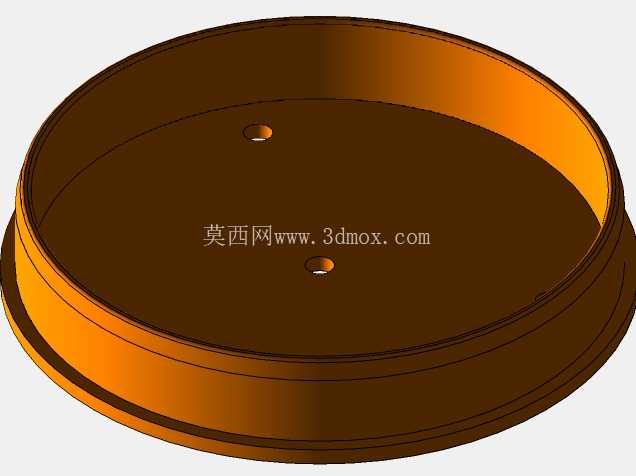

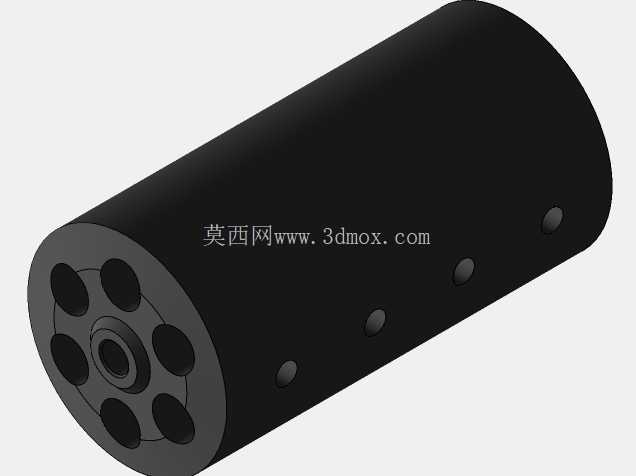

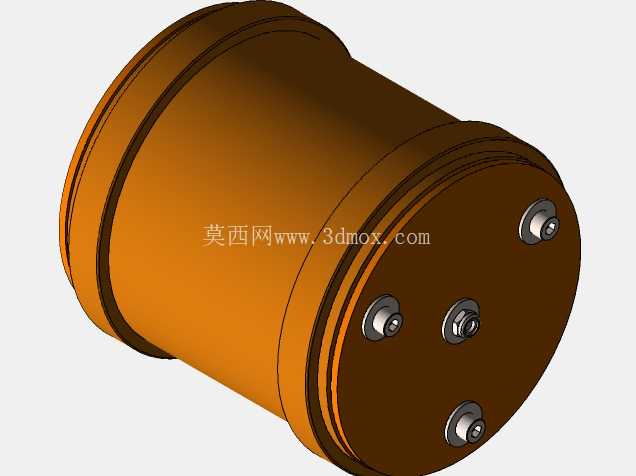

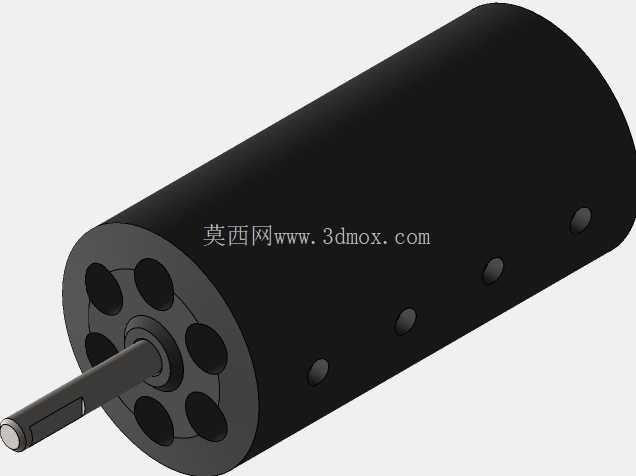

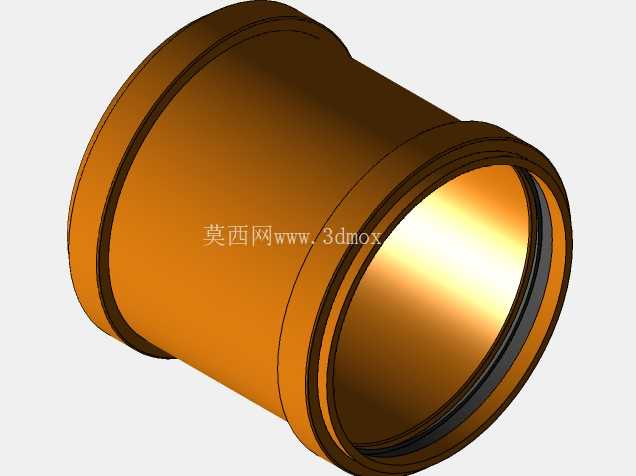

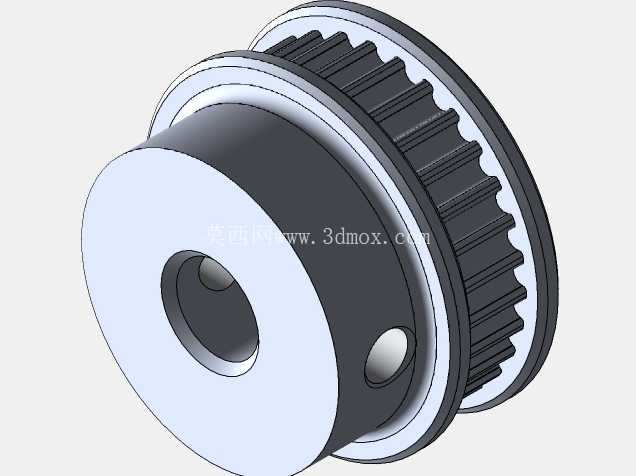

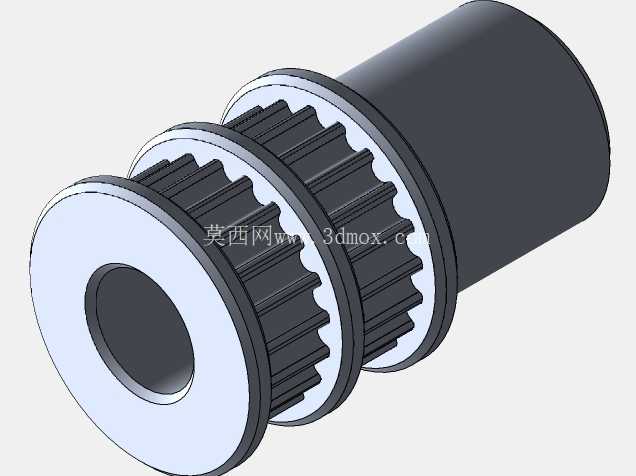

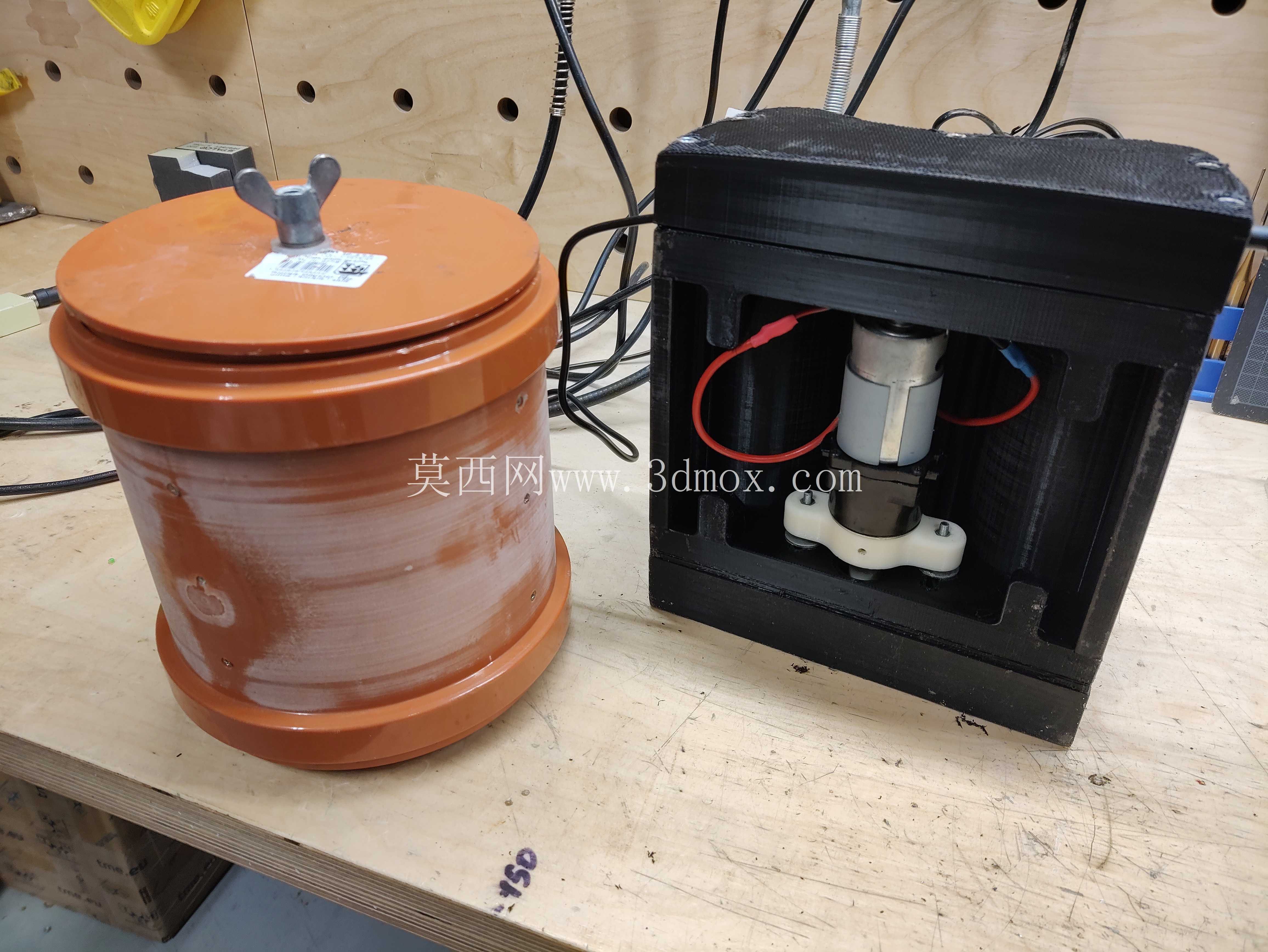

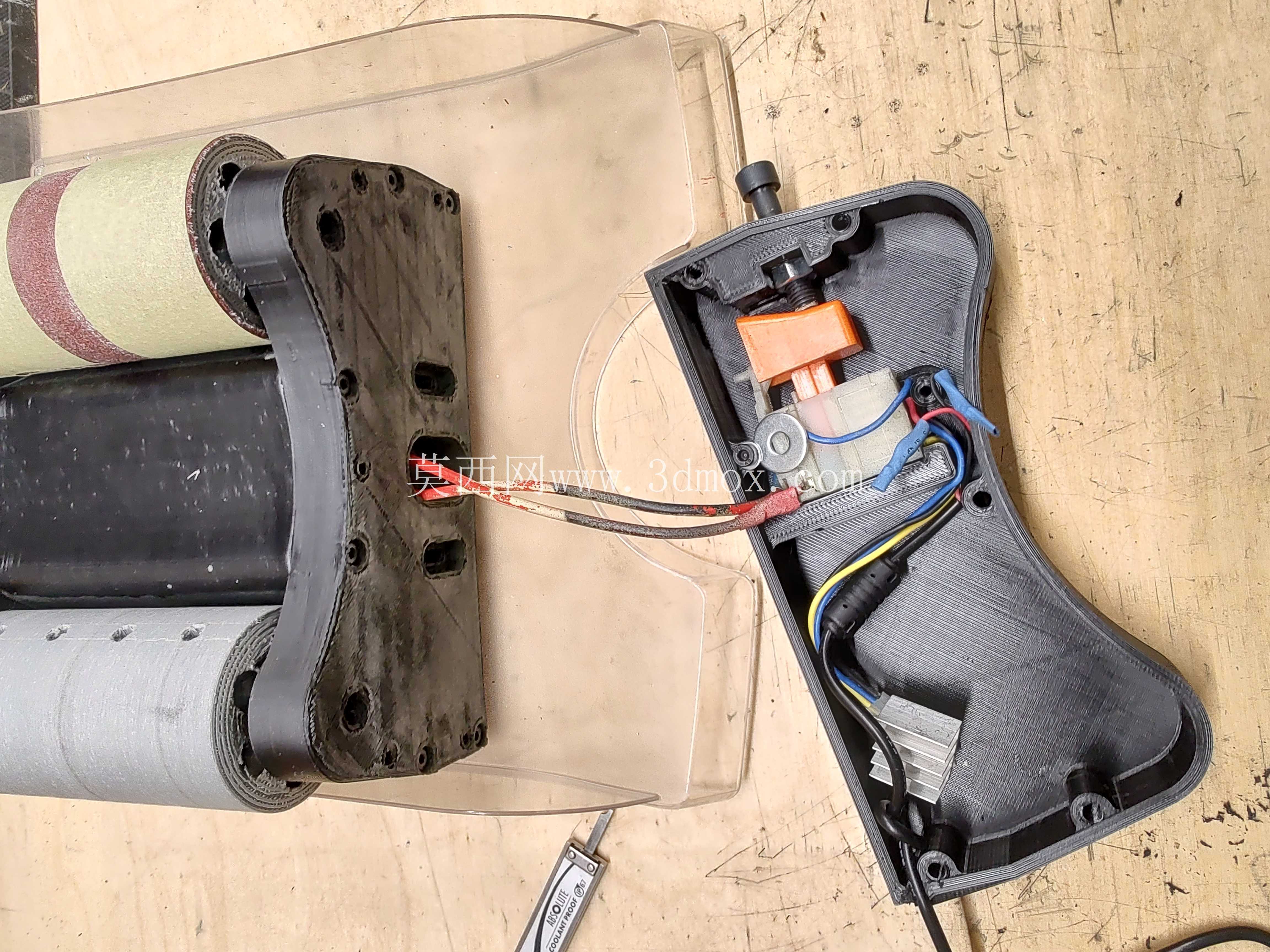

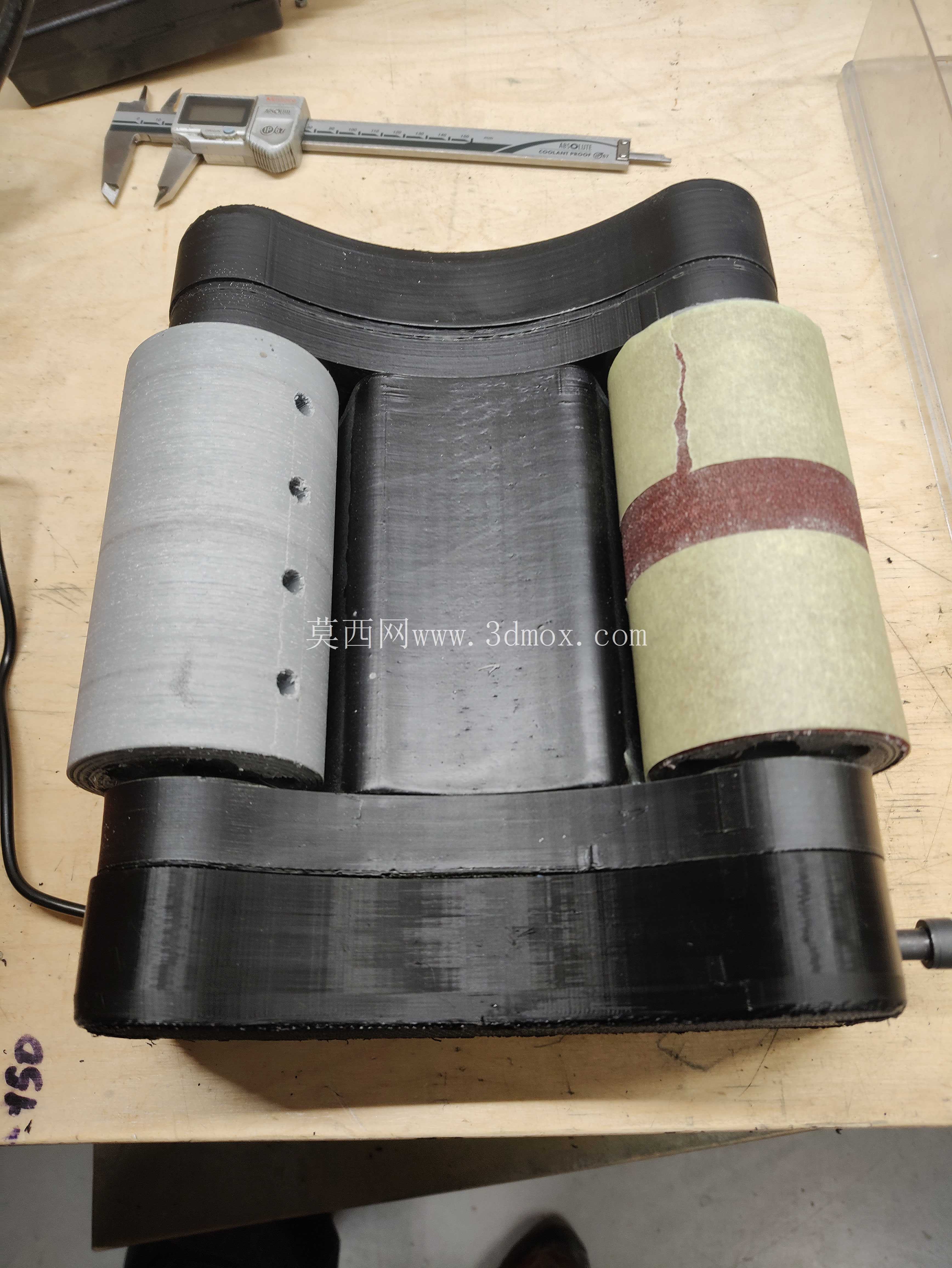

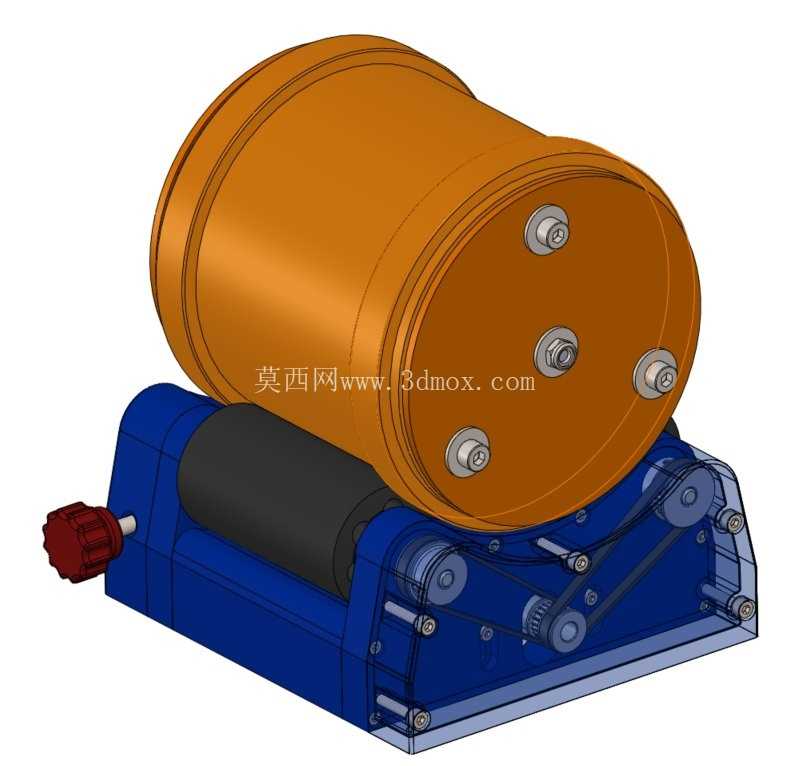

　　滚筒部分采用直筒式结构设计，一端设置密封锁紧端盖，端盖上集成了锁紧旋钮与密封结构，装填磨料与待加工工件时只需要旋开端盖即可完成操作，密封结构采用硅胶圈配合压紧结构，能够避免湿抛作业时磨液渗漏，也能防止干抛作业时磨料粉尘溢出。滚筒与下方托辊之间依靠摩擦力传递动力，不需要额外设计联轴器或者快拆连接结构，更换不同容积的滚筒时只需要将原有滚筒抬离托辊，放置对应规格的滚筒即可完成切换，不需要调整传动部件的位置，适配不同加工批量的作业需求——小批量精密零件加工时可以更换小容积滚筒减少磨料损耗，大批量小零件加工时可以更换大容积滚筒提升单次加工装载量。基座内部的驱动结构采用常规小型直流减速电机搭配传动轮组，动力输出到其中一根主动托辊上，另一根托辊为从动支撑结构，电机的转速调节通过基座侧方的红色旋钮完成，能够根据不同加工材质调整滚筒转速：加工硬质金属零件去毛刺时可以调低转速保证磨削充分，加工塑料类3D打印件去除层纹时可以调高转速提升加工效率，针对湿抛作业场景，设备预留了磨液添加的操作空间，不需要挪动滚筒即可从端盖位置补充磨液，也可以在滚筒内部加装缓冲衬层，避免薄壁工件在翻滚过程中出现磕碰变形。

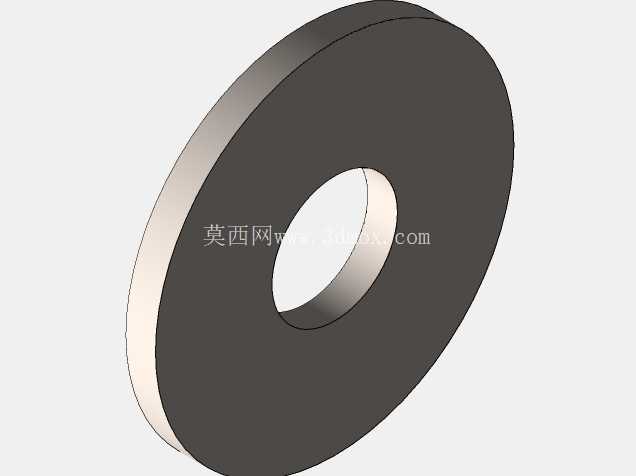

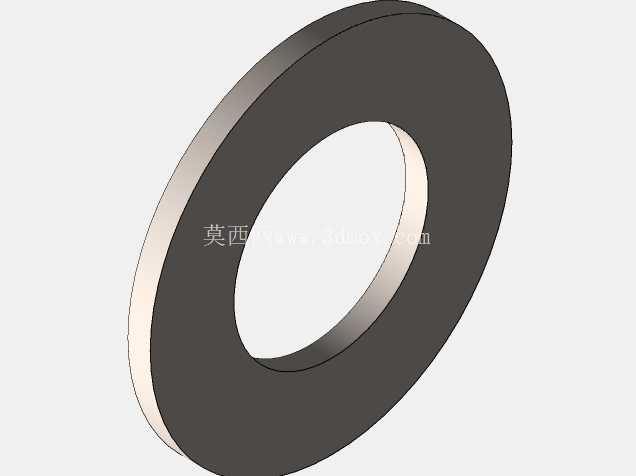

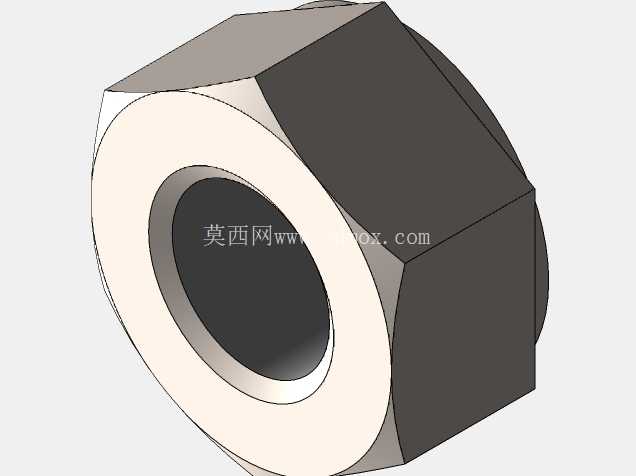

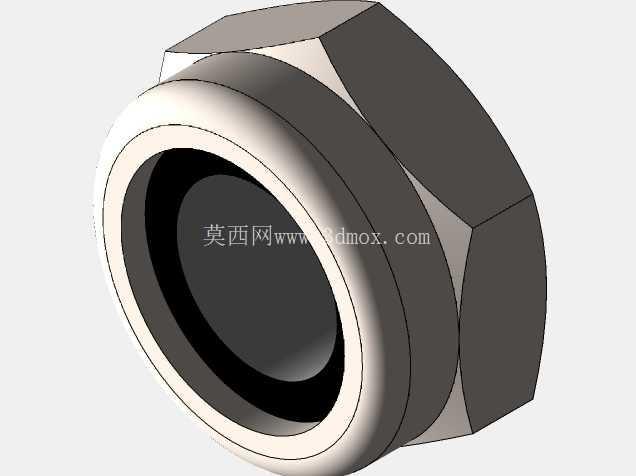

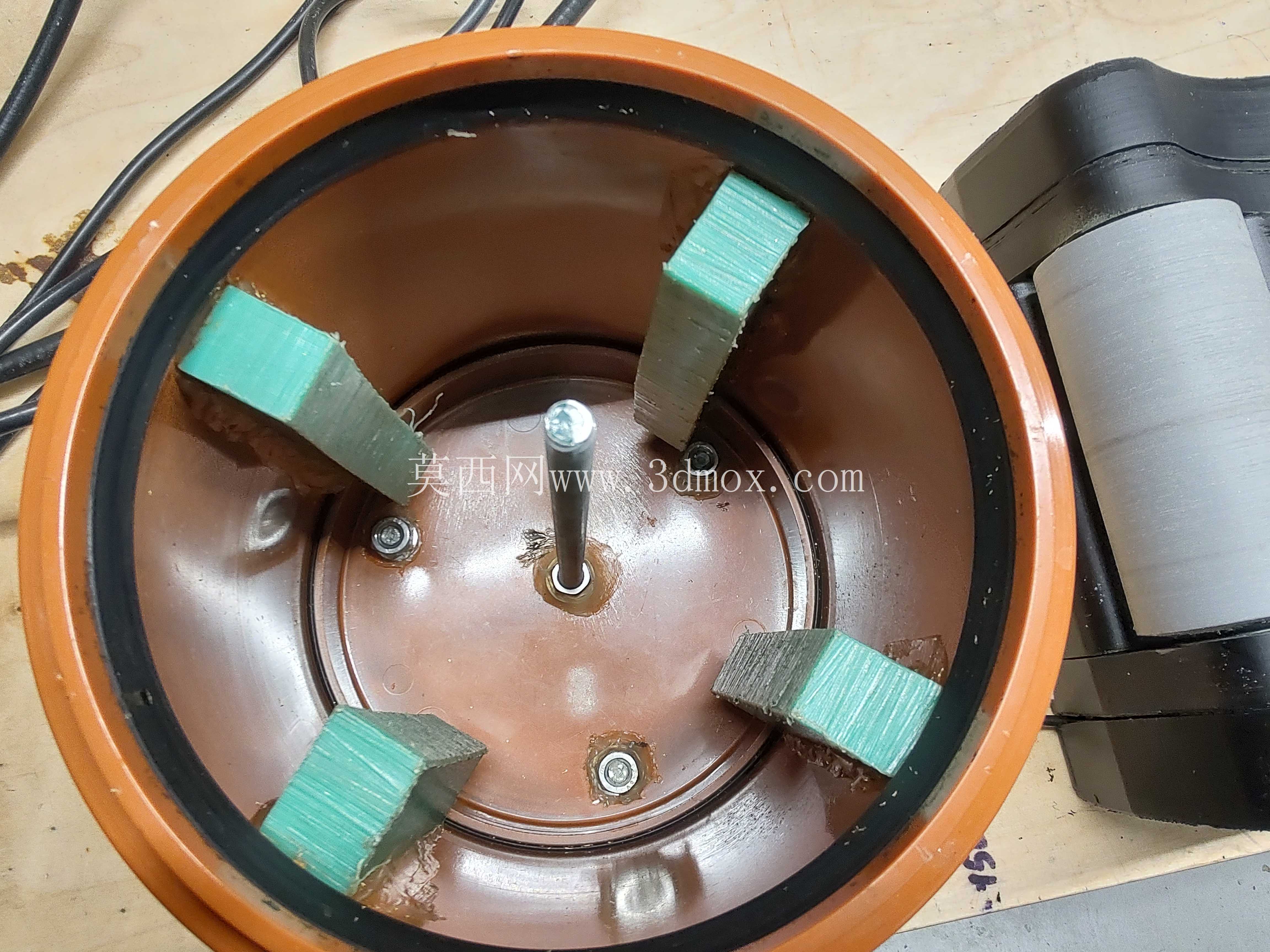

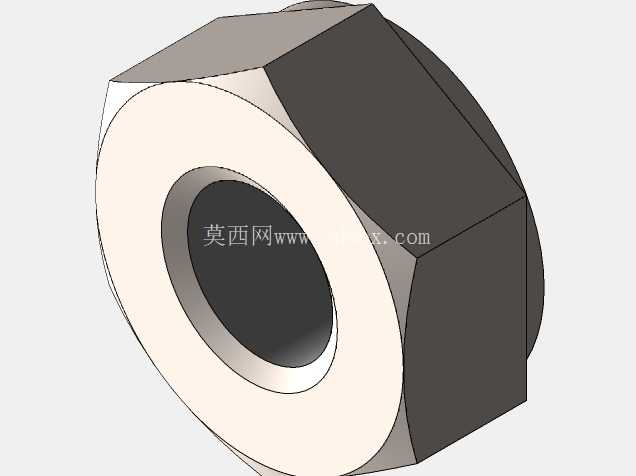

　　设计过程中充分考虑了个人DIY制作的可行性，所有结构件都可以通过桌面级FDM 3D打印机制作，不需要高精度机加工设备，金属紧固件全部采用标准规格的不锈钢螺丝，不需要定制特殊连接件，电机可以选用常见的废旧笔记本电脑充电器供电的小型减速电机，损坏后更换成本极低，也方便就地取材。设备的支脚采用三个均布的螺栓结构，放置在不平整的工作台面上时，可以通过调整螺栓的伸出长度调平设备，避免滚筒运转过程中出现偏移、滑落的问题。滚筒内壁可以根据加工需求粘贴防滑砂纸或者橡胶衬层，干抛作业时衬层可以带动工件与磨料充分翻滚，避免工件与滚筒内壁出现相对滑动影响抛光效果，湿抛作业时橡胶衬层可以缓冲工件之间的碰撞，减少工件表面的磕碰瑕疵。

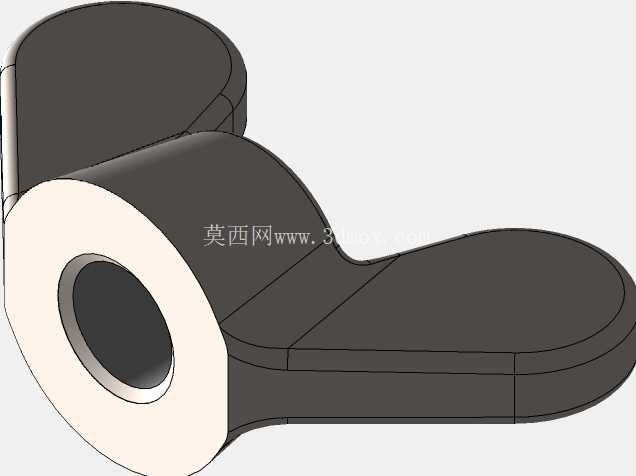

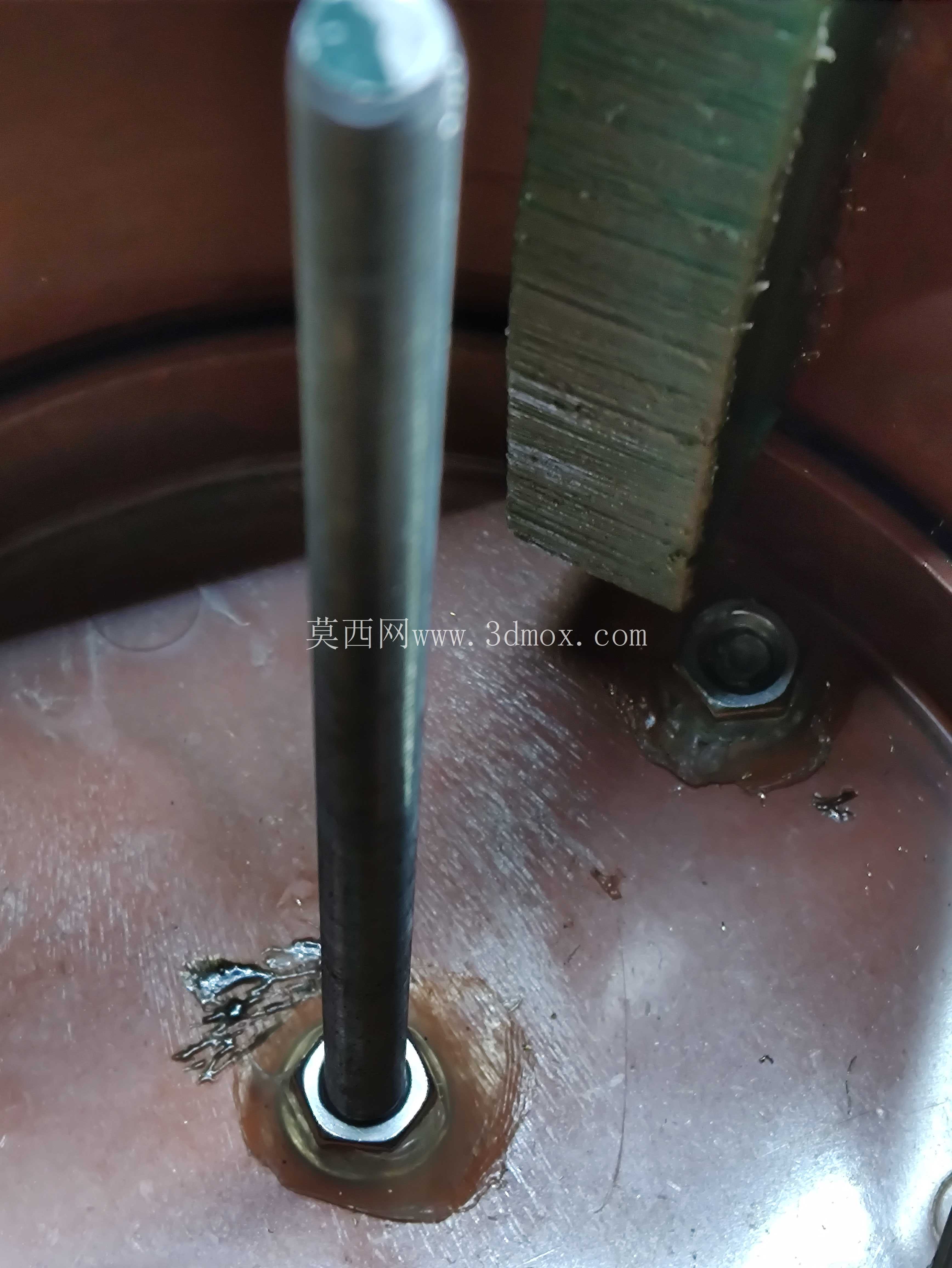

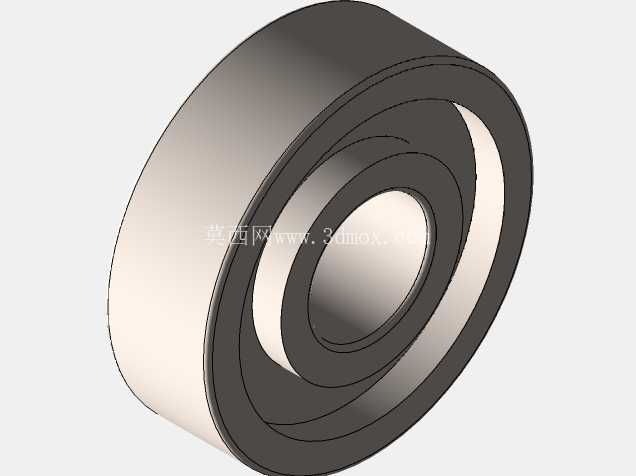

　　端盖的锁紧结构采用偏心压紧式设计，不需要额外的工具即可完成开合，密封硅胶圈可以选用常规的密封圈标准件，磨损后更换十分方便。针对长时间连续作业的需求，驱动电机的安装位置预留了散热空间，不需要额外加装散热风扇即可满足12小时以上连续运转的散热要求，托辊与基座之间采用标准轴承支撑，运转过程中噪音极低，不会对工作室环境造成噪音干扰。设备的整体重心集中在基座下部，滚筒满载磨料与工件的状态下也不会出现倾翻问题，不需要额外将基座固定在工作台面上，挪动位置时只需要整体搬移即可，不需要拆解部件。
