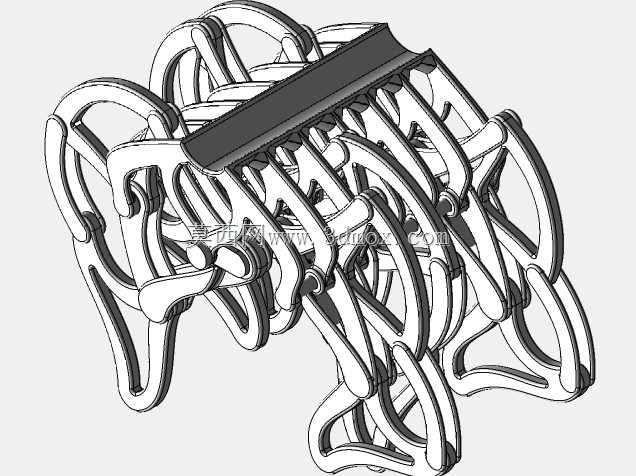

西奥詹森式蒸汽朋克连杆步行行进装置

　　这套连杆步行装置的核心逻辑依托多组闭环连杆的相位差排布实现连续步态输出，单组连杆的铰接点公差控制在0.02mm以内，避免运动过程中出现卡滞或虚位，所有铰接轴均采用同轴度校准设计，保证多组连杆同步运转时的相位偏差不超过0.5度。从实际应用场景来看，这类步行机构最初的设计初衷是解决非铺装路面的行进问题，相比轮式结构，它不需要连续平整的支撑面，在存在零散凸起、凹陷的粗糙地面上，通过连杆末端的落脚点自适应调整，能够保持机身整体的平稳性，不会出现轮式结构容易卡滞、打滑的问题，早期的仿生行走探索、科普教具制作、创意装置展陈中都能看到这类机构的衍生应用。

　　设计过程中首先要确定的是单步的步幅与抬腿高度，通过调整连杆组中各杆件的长度比例，可以改变行走时的落脚点轨迹，常规比例下的连杆末端轨迹呈现类椭圆形态，行进过程中支撑相的轨迹段接近水平，保证机身不会出现上下方向的大幅窜动，摆动相的轨迹段向上抬升，能够越过高度不超过抬腿上限的障碍物。整套机构的动力输入仅需要单根连续旋转的主轴，不需要复杂的多轴协同控制，主轴旋转时带动各组连杆按照固定相位差依次动作，就能实现连续的行走动作，这种驱动方式极大降低了动力系统的复杂度，仅需要单个旋转动力源就能完成全部步态输出，不需要额外的舵机、气缸等执行元件配合。

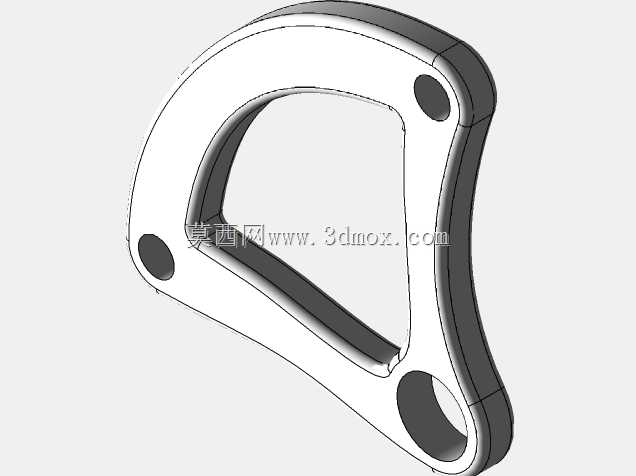

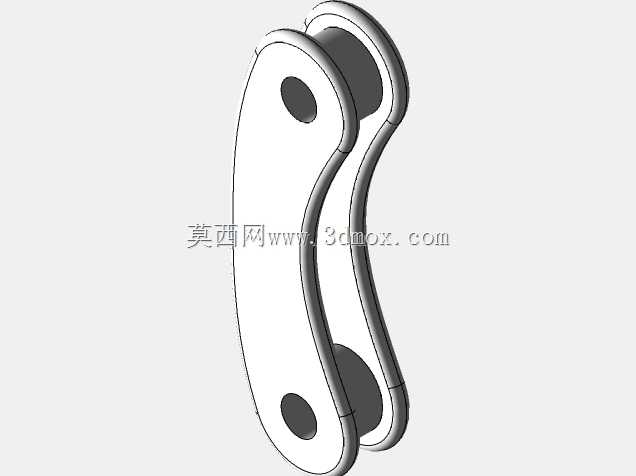

　　从安装边界来看，整套机构的宽度方向尺寸由并排布置的连杆组数量决定，单组连杆的厚度方向占用空间较小，多组连杆并排布置时需要在相邻连杆之间预留0.5-1mm的间隙，避免运动过程中出现杆件干涉，主轴的安装座需要布置在机构的重心偏上位置，保证运转时的整体稳定性，连杆末端的落脚点在同一平面上的投影需要保持均匀间距，避免行走时出现重心偏移导致的侧翻。蒸汽朋克风格的外观处理是在保证机构运动功能的前提下，对杆件的轮廓做了圆弧过渡优化，没有保留生硬的直角棱边，既提升了视觉上的复古机械质感，也避免了杆件应力集中的问题，所有杆件的截面尺寸都经过强度校核，在承受机身自重与行进过程中的冲击载荷时，不会出现杆件弯曲变形的情况。

　　在运动仿真验证阶段，需要重点检查各铰接点的运动行程是否存在死点，通过调整曲柄的初始安装角度，避开连杆运动的死点位置，保证主轴能够连续顺畅旋转，不会出现卡停的情况。同时要验证不同转速下的机构稳定性，当主轴转速提升时，连杆运动产生的惯性力会随之增大，需要在主轴上对应位置配置平衡块，抵消往复运动产生的振动，保证高速运转时的机身平稳。这类机构的拓展性较强，在基础连杆组的上方加装承载平台后，就可以搭载小型传感器、创意展示组件，应用在科普展项、创意潮玩装置、特殊地形小型巡检设备的原型验证中，相比多自由度控制的步行机器人，它的结构可靠性更高，维护成本更低，不需要复杂的控制程序就能实现稳定的行走动作，对于机械原理教学、连杆机构运动验证来说，是非常直观的实物演示载体。在实际加工制作时，杆件可以采用板材激光切割后铰接装配的方式，不需要复杂的机加工工序，装配时只需要保证各铰接点的转动顺畅，按照固定的相位关系将各组连杆安装在主轴上，就可以完成整套机构的组装，调试过程中只需要微调个别杆件的长度，就能修正步态偏差，达到理想的行走效果。
