凸轮自动车床盘形凸轮传动机构

　　这套凸轮传动机构是凸轮自动车床的核心控制单元，直接决定机床各执行部件的动作时序与进给精度，在小型精密零件的批量车削加工场景中，这类靠凸轮轮廓驱动的执行结构可靠性远高于早期的纯机械挡块结构，也比多轴伺服控制方案成本更低、抗车间油污与振动干扰能力更强，在五金小零件、仪表元件的大批量生产车间里，搭载这类凸轮机构的自动车床至今仍是主力加工设备。从结构组成来看，这套机构包含盘形凸轮本体、铰接式摆杆、摆杆端部连接的从动执行端，凸轮基圆位置设置有安装定位孔，用于将凸轮固定在车床的分配轴上，随分配轴做匀速回转运动，摆杆中部设置有铰接转轴，将摆杆约束为绕固定支点摆动的杠杆结构，摆杆与凸轮轮廓接触的端侧设置有耐磨接触端，减少长期往复摆动带来的轮廓磨损。

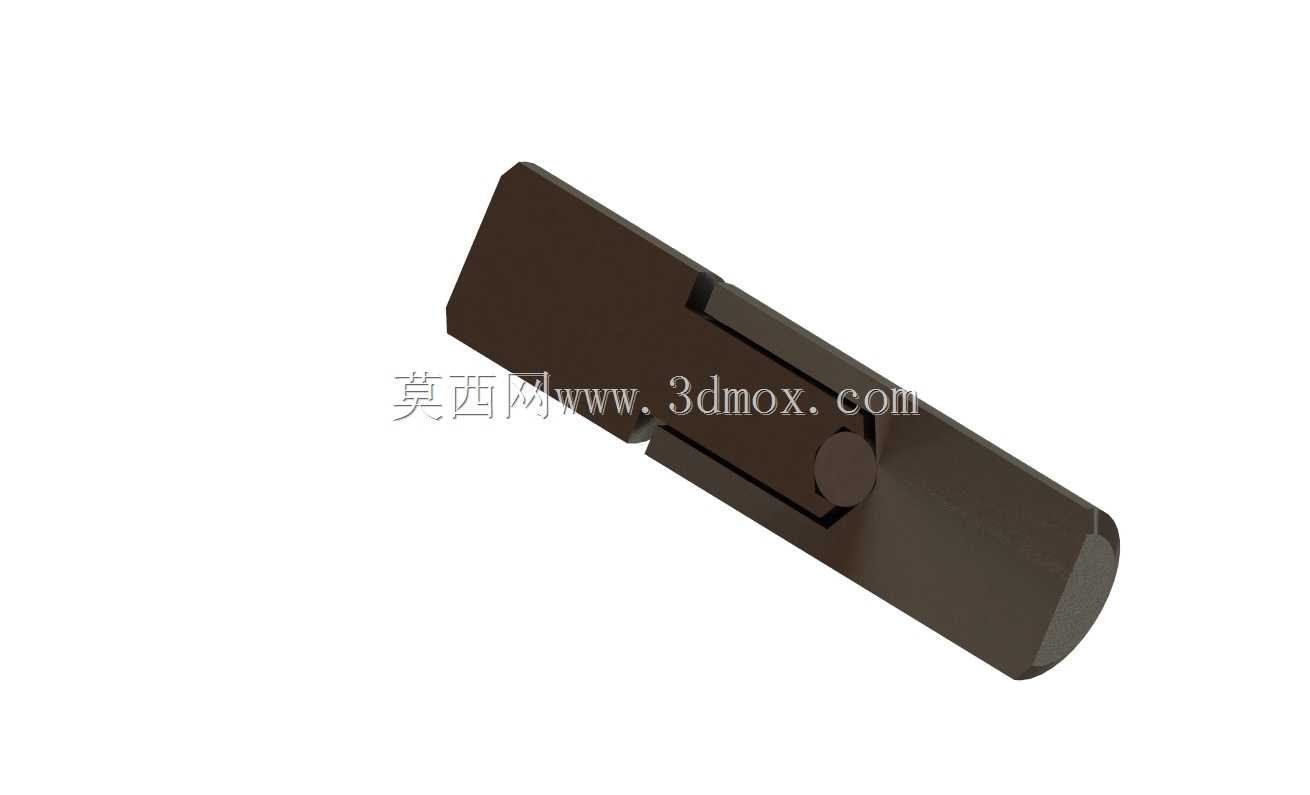

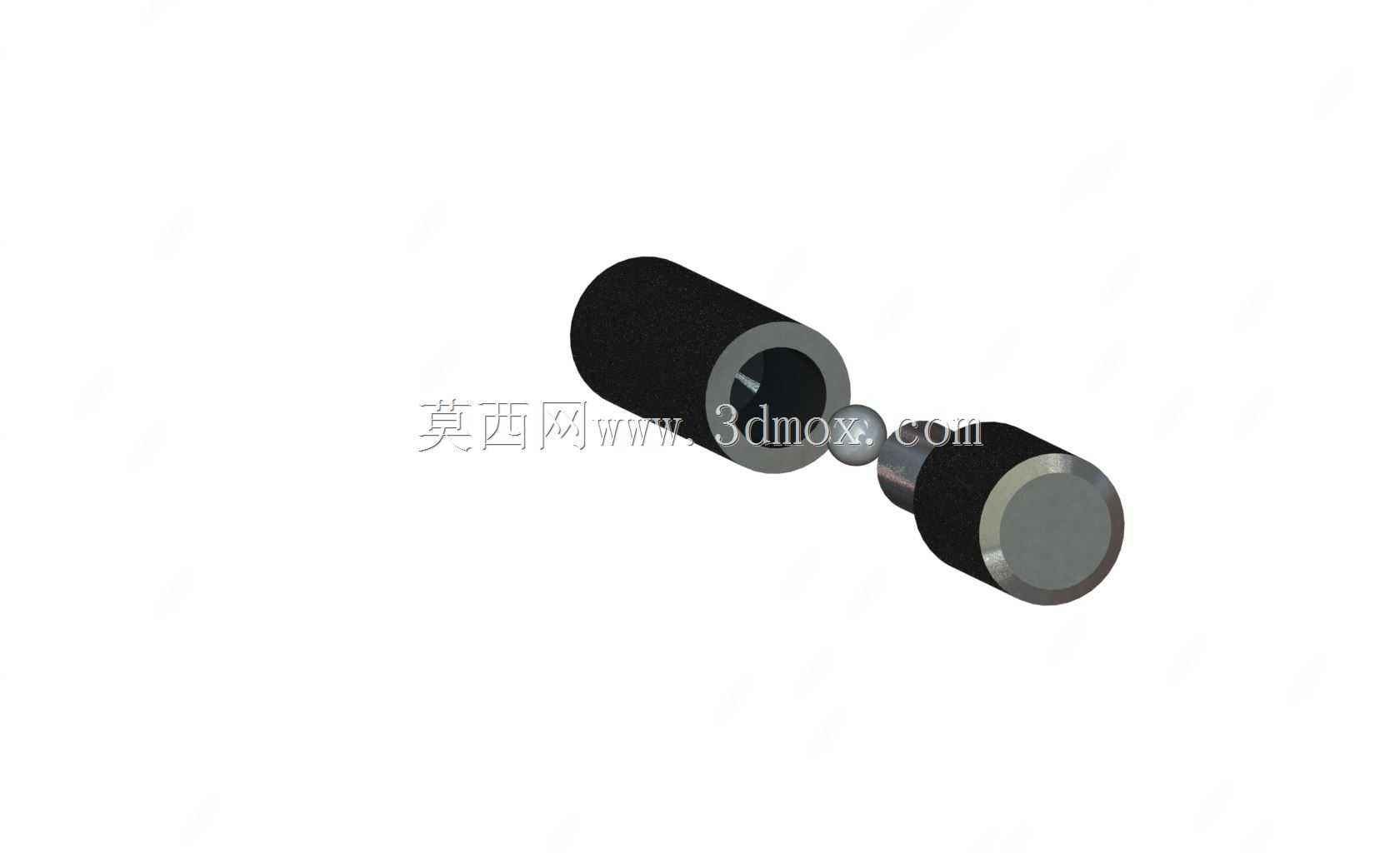

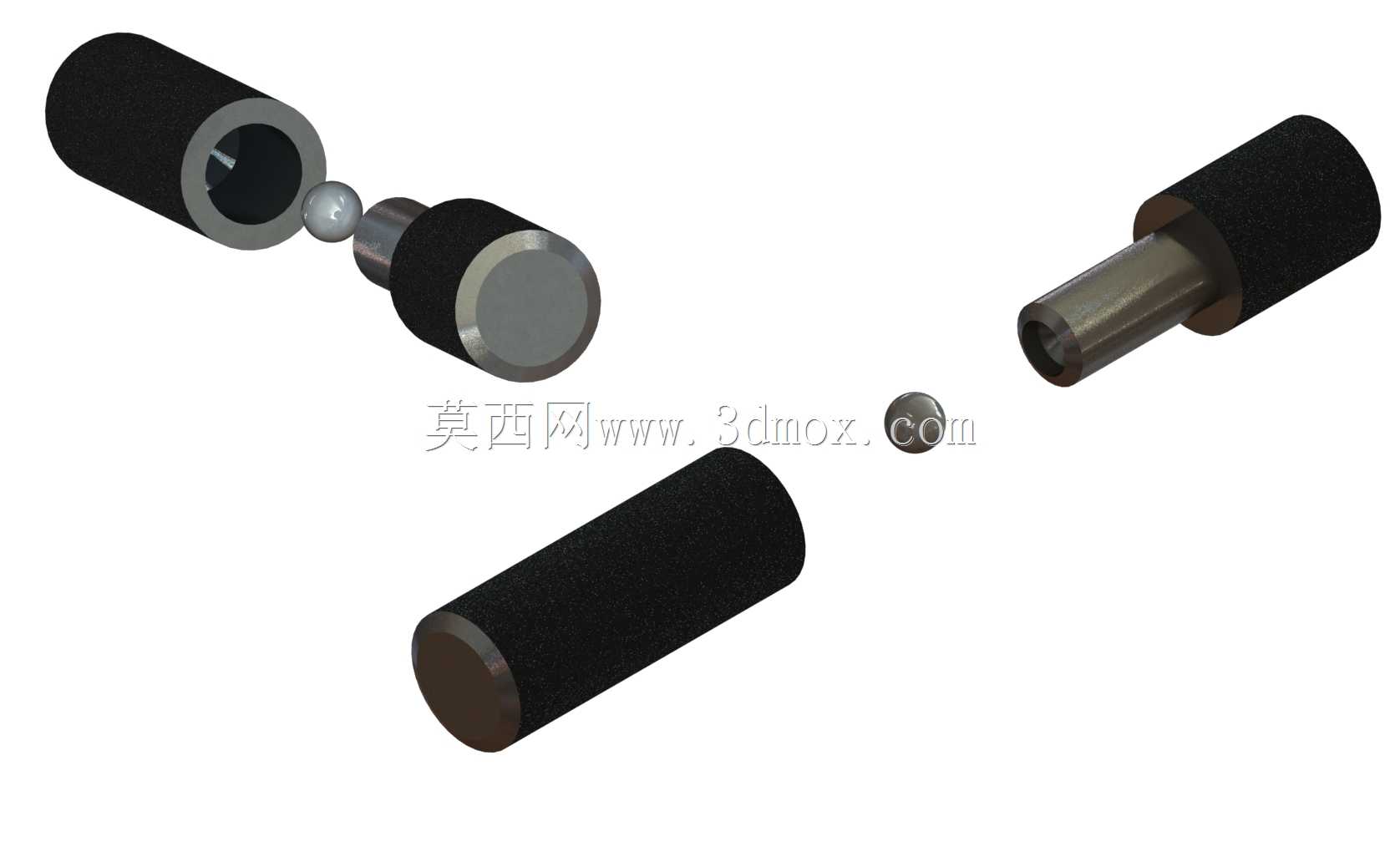

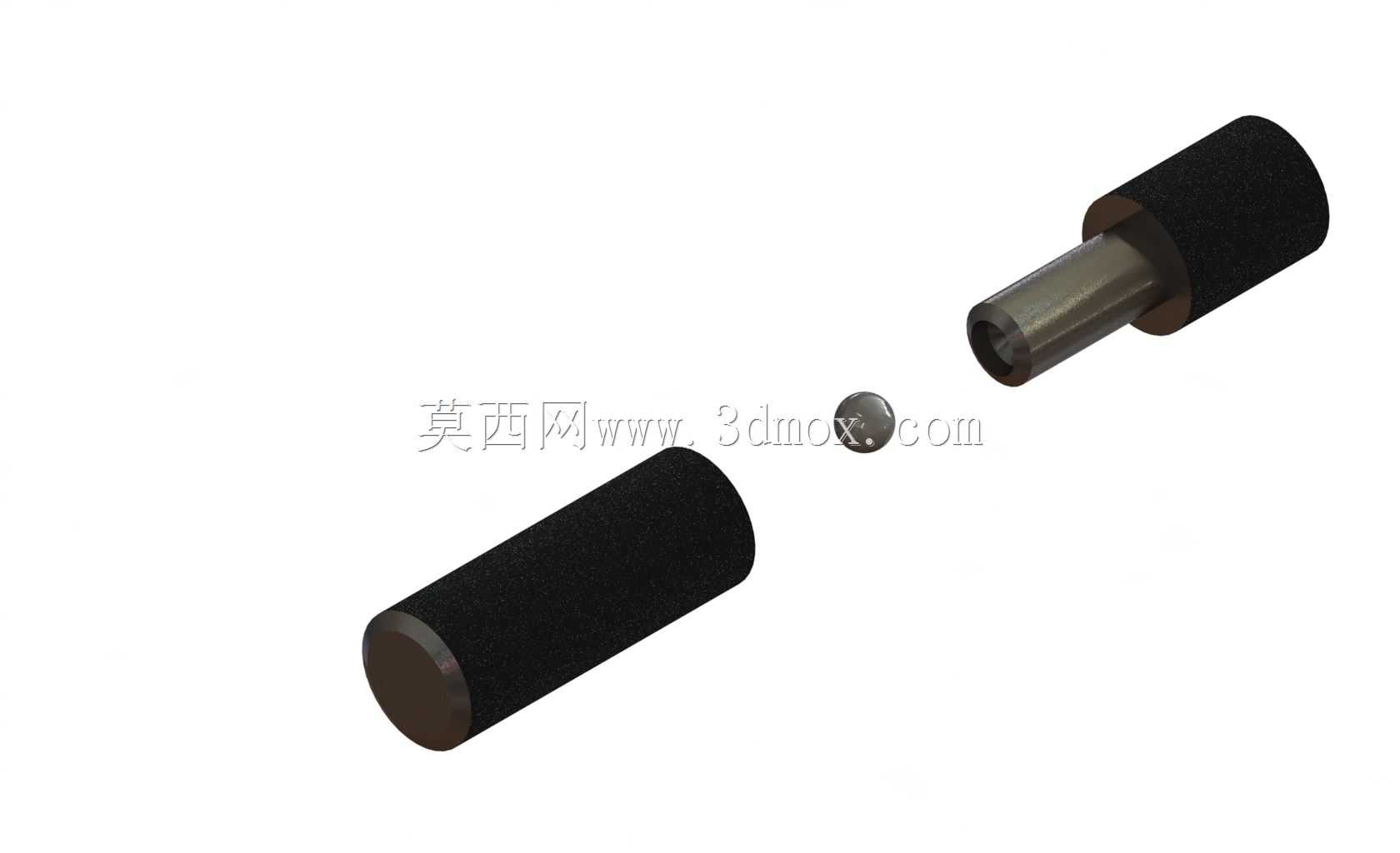

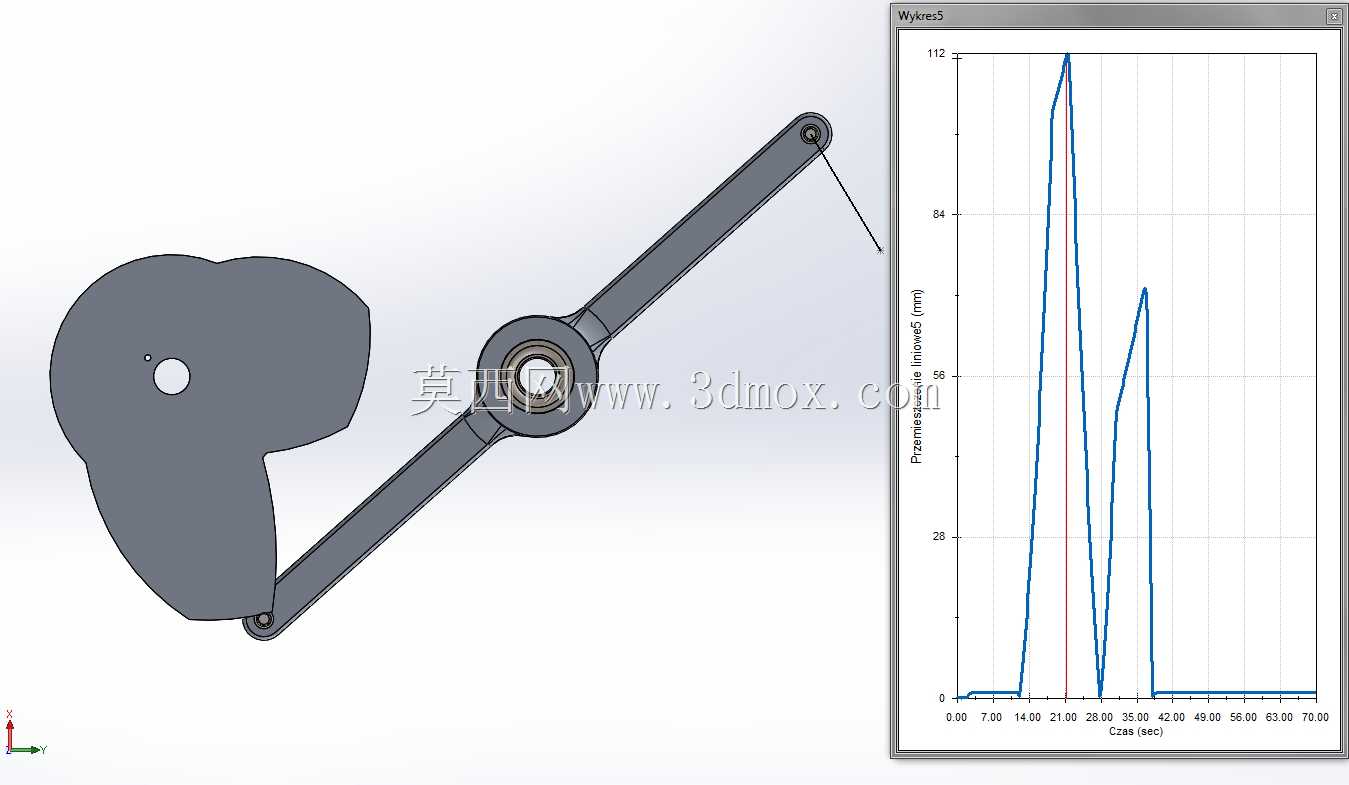

　　设计这类凸轮轮廓时，首先要匹配车床的加工工序节拍，分配轴每回转一周对应一个完整加工循环，轮廓上的升程段对应刀具的进给切削动作，远休止段对应刀具进给到位后的光整加工停留，回程段对应刀具快速退回到初始位置，近休止段对应上下料的辅助工序间隔，图中附带的位移曲线清晰标注了不同凸轮转角对应的摆杆位移量，升程段的曲线斜率直接决定进给速度，斜率过大会导致进给冲击、刀具崩损，斜率过小则会延长空行程时间、降低加工效率，轮廓曲线的过渡位置全部做了平滑圆弧处理，避免刚性冲击带来的机床振动与零件加工表面振纹。安装边界方面，凸轮的定位孔与分配轴采用小间隙配合，通过键连接传递扭矩，安装时需要保证凸轮端面与分配轴轴线的垂直度，

　　避免摆杆接触端在凸轮宽度方向出现偏磨；摆杆的铰接支点位置需要根据车床床身的预留安装孔位确定，支点到凸轮中心的中心距直接决定摆杆的摆动角度范围，摆杆的有效长度需要匹配刀架的最大进给行程，避免出现进给超程或者行程不足的问题，摆杆与从动刀架的连接端采用铰接结构，可补偿安装过程中带来的微小位置偏差，避免运动卡滞。实际应用中，这类凸轮机构不需要复杂的电控程序调试，更换加工零件时只需要更换对应轮廓的凸轮组，重新调整摆杆的初始位置即可快速切换生产批次，对操作工人的电控技能要求更低，适合24小时连续运转的大批量生产场景，长期使用过程中只需要定期在凸轮轮廓与摆杆接触位置加注润滑脂，检查接触端的磨损量，当磨损量超过0.1mm时及时更换接触端头，即可保证加工尺寸的稳定性，避免因轮廓磨损导致的进给误差，保障零件加工的尺寸一致性。
