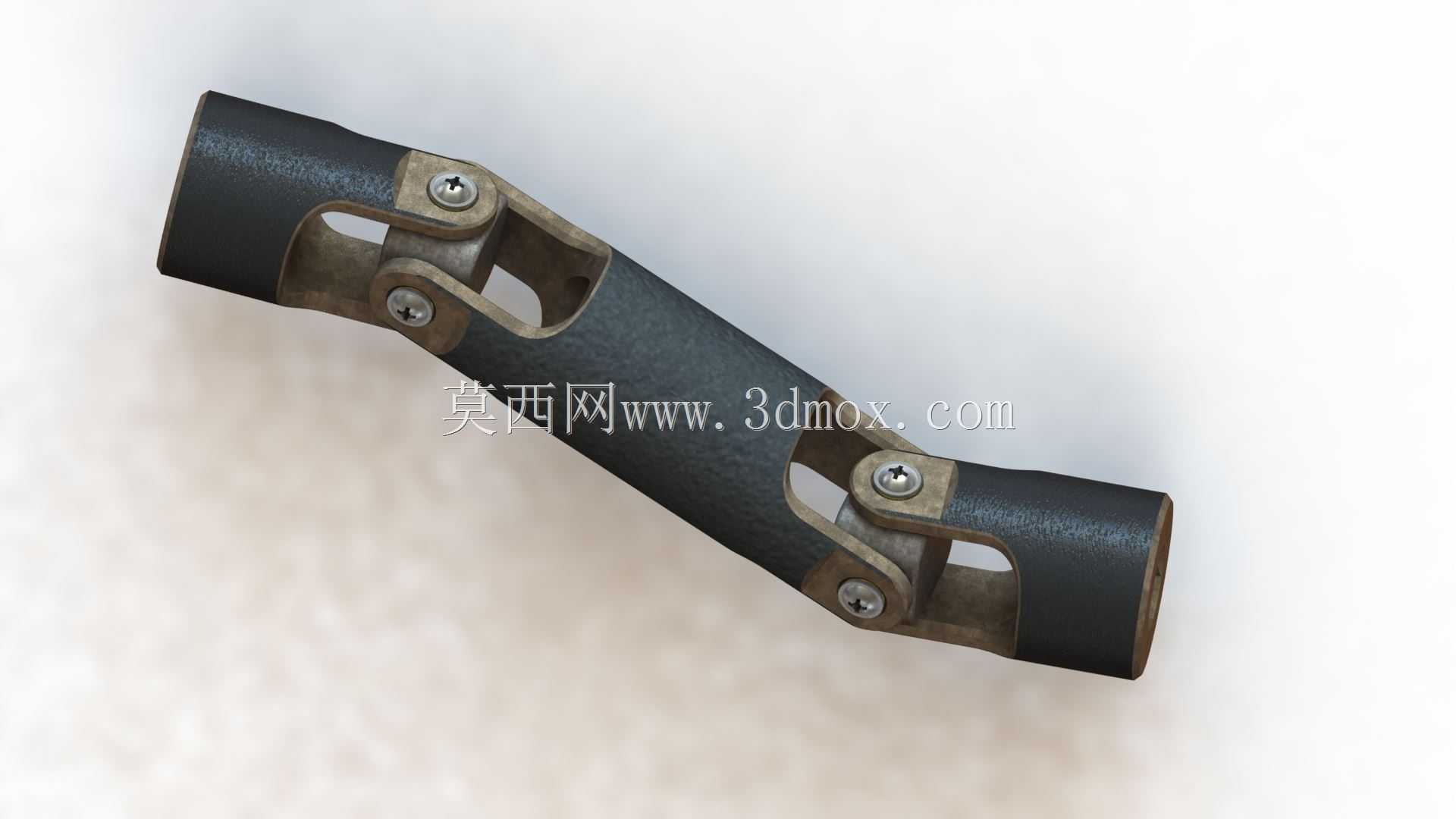

双十字轴式卡丹万向传动连接结构

　　在跨轴线动力传递的工程场景里，这类双十字轴卡丹传动结构是解决两轴存在夹角、安装位置存在偏移时扭矩传递的核心部件，区别于单万向节存在的传动不等速问题，双节串联的结构可以通过相位匹配，实现输入与输出端的等角速度传动，这也是很多需要精准转速匹配的传动场景优先选用该结构的核心原因。从实际应用场景来看，这类结构常出现在转向操纵机构、长距离分动传动链路、小型设备的动力输出端，比如小型代步车辆的转向柱连接、轻工设备的动力跨接、精密测试设备的角度传递机构，都能看到这类结构的身影，它不需要严格保证输入输出轴的同轴度，允许两轴之间存在一定范围的角度偏转，在设备运行产生振动、安装基座存在微小形变时，依然可以稳定传递扭矩，

　　不会因为轴系对中偏差产生卡滞或额外的径向载荷。从功能特性上看，该结构的每一节十字轴都具备两个方向的转动自由度，十字轴与轴叉的配合面预留了合理的转动间隙，既不会因为间隙过大产生传动回程误差，也不会因为间隙过小在偏转角度较大时出现运动干涉；轴叉部分采用一体化铣削成型的结构，连接耳处的销孔与十字轴的轴颈配合精度直接决定了传动的平顺性，设计时需要在销孔位置预留润滑脂的存储空间，保证长期往复转动时的磨损量处于可控范围。设计思路上，首先要确定单节万向节的最大允许偏转角度，常规小型传动结构的单节偏角一般控制在15度到25度之间，双节串联后整体允许的轴系偏移量可以根据单节偏角和中间连接轴的长度计算得出，中间连接轴的长度需要匹配两端安装位的距离，

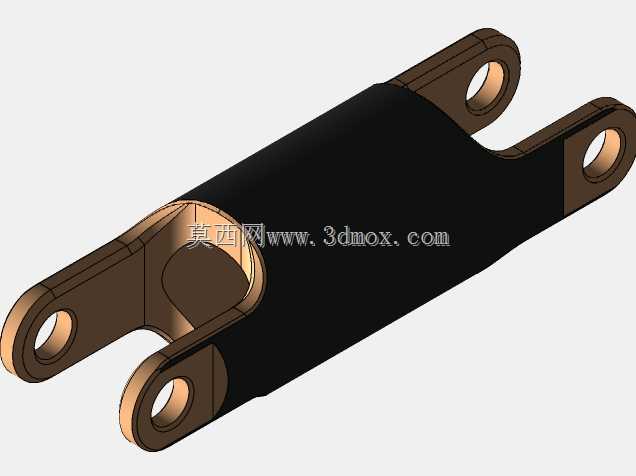

　　过长会导致传动时的动平衡超标，过短则无法覆盖所需的补偿偏移量；十字轴的轴颈直径需要根据传递的额定扭矩计算，要保证在最大冲击扭矩下轴颈的剪切应力处于材料许用应力范围内，轴叉的耳片厚度也要做对应的强度校核，避免大扭矩下耳片出现断裂变形。外形尺寸与安装边界方面，该结构整体为长条形圆柱状轮廓，两端的连接轴段为等直径圆柱面，可以通过抱紧、销接或者键连接的方式与外部轴系固定，安装时需要保证两端十字轴的叉面处于同一相位，否则会出现输出端转速波动，带来额外的振动和噪音；结构的最大外径需要匹配安装空间的径向尺寸，避免转动时与周边的护罩、机架产生碰撞，两端连接轴的插入深度需要提前预留，保证连接后轴向不会出现窜动，同时在角度偏转时，

　　轴叉的边缘不会和中间连接轴的端面产生剐蹭。实际建模过程中，需要重点验证十字轴转动到最大偏角时的干涉情况，很多新手设计时容易忽略大偏角下轴叉与十字轴端面的空间间隙，导致实际装配后无法达到设计的最大偏转角度；另外配合面的公差选择也很关键，十字轴轴颈与轴叉孔的配合如果选得过紧，会导致转动阻力过大，传动效率下降，选得过松则会产生明显的传动间隙，在正反转切换时出现冲击，影响传动精度。这类结构不需要额外的弹性元件来补偿偏移，完全依靠刚性构件的转动自由度来实现轴系偏差的适配，相比柔性联轴器，它可以传递更大的扭矩，适用的转速范围也更宽，在有油污、粉尘的工业环境下，只要做好基本的润滑防护，就可以实现很长的使用寿命，不需要频繁维护更换。
