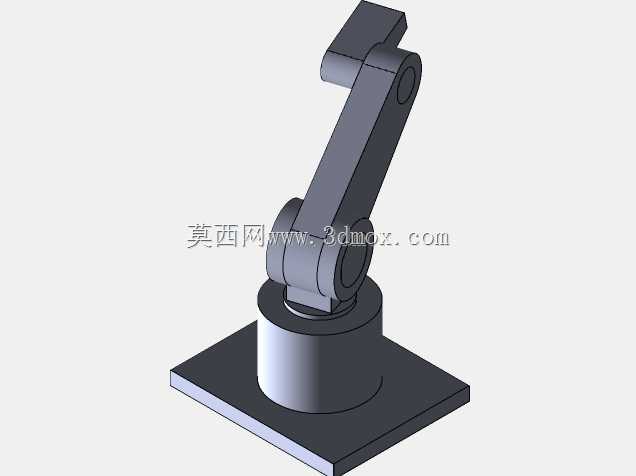

立式三轴关节机械臂结构设计

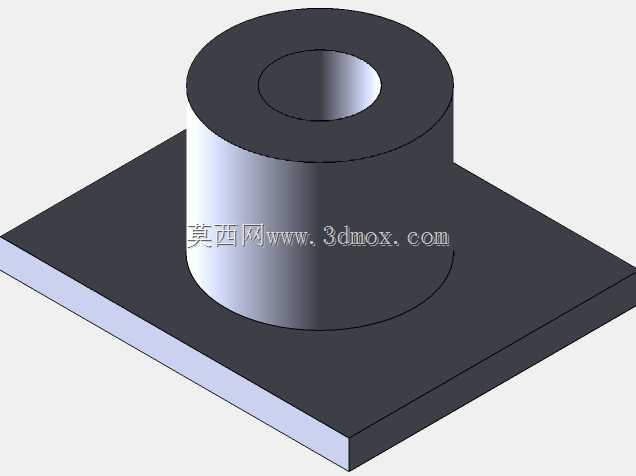

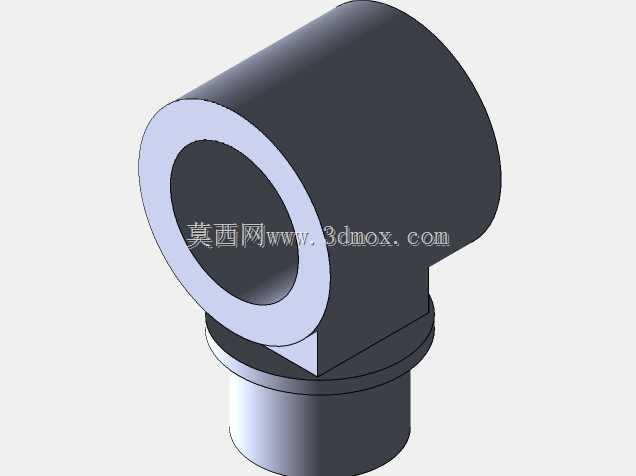

　　这款立式三轴关节臂的底座采用方形安装法兰结构设计，安装面预留充足的螺栓固定点位，可直接适配常见的铝型材工作台面、钢制设备机台顶面，安装时无需额外加工转接板，底座内部预留了走线空腔，可容纳三个关节的动力线缆与信号线缆，避免臂体运动过程中出现线缆拖拽、磨损的问题，底座与第一关节的回转支承采用同轴定位设计，回转支承的选型匹配了臂体全伸展状态下的倾覆力矩，保证大臂水平伸展时底座不会出现翘曲、晃动的情况。第一关节为竖直回转轴，可实现360度范围的回转动作，关节内部集成了限位凸台结构，可根据实际工位需求调整机械限位的角度范围，避免臂体回转过程中与周边设备、防护栏发生碰撞，关节的密封结构采用迷宫式密封设计，可阻挡车间内的金属切削碎屑、

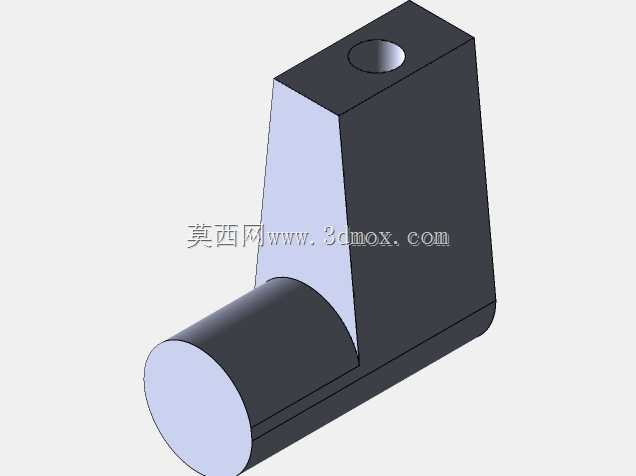

　　焊接烟尘进入关节内部，延长关节内部传动部件的使用寿命。大臂与第一关节的连接采用铰支式结构，大臂的截面为变厚度矩形结构，靠近关节铰接点的位置做了加厚处理，可抵消臂体俯仰运动时产生的弯曲应力，大臂内部为中空结构，可将小臂的驱动线缆从臂体内部穿过，避免线缆外露在生产环境中被油污、切削液腐蚀。第二关节为俯仰铰接轴，连接大臂与小臂，可实现小臂相对于大臂的上下俯仰动作，关节的铰接位置采用双轴承支撑结构，可承受小臂末端挂载负载时产生的径向载荷与轴向载荷，避免小臂运动过程中出现窜动问题。小臂的结构长度经过优化，在保证末端工作覆盖范围的前提下，尽可能缩短小臂的悬伸长度，降低臂体运动时的转动惯量，提升运动过程中的定位精度，

　　小臂与末端执行器的连接面采用标准法兰接口，可快速适配夹爪、吸盘、焊枪、点胶头等不同类型的末端执行器，无需对小臂结构进行二次改造。第三关节为小臂末端的回转轴，可实现末端执行器的360度回转动作，满足不同工位的姿态调整需求。从实际应用场景来看，这款三轴臂可适配3C电子行业的小件上下料工位，完成流水线与加工设备之间的工件转运，也可用于轻工行业的产品分拣、码放工位，配合视觉系统完成散乱工件的抓取与摆放，还可用于焊接、点胶等工位的执行载体，按照预设轨迹完成重复的加工作业。设计过程中对臂体的运动包络进行了反复校核，确定了臂体在各关节极限角度下的运动边界，方便用户在做工位布局时预留足够的安全空间，避免臂体运动时与周边设备发生干涉，

　　臂体的各关节转动阻尼经过匹配调试，运动过程中不会出现惯性过冲的问题，可保证重复定位精度满足常规工业工位的使用需求，整体结构没有冗余的设计部件，零部件的通用性较强，后期维护时可快速更换磨损的铰接衬套、密封件等易损部件，降低设备的维护成本。
