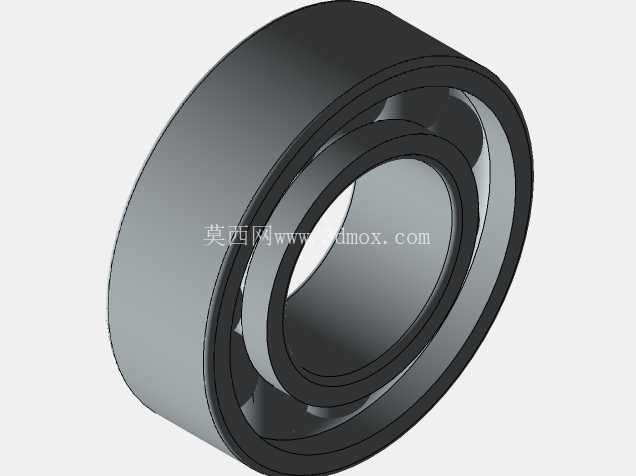

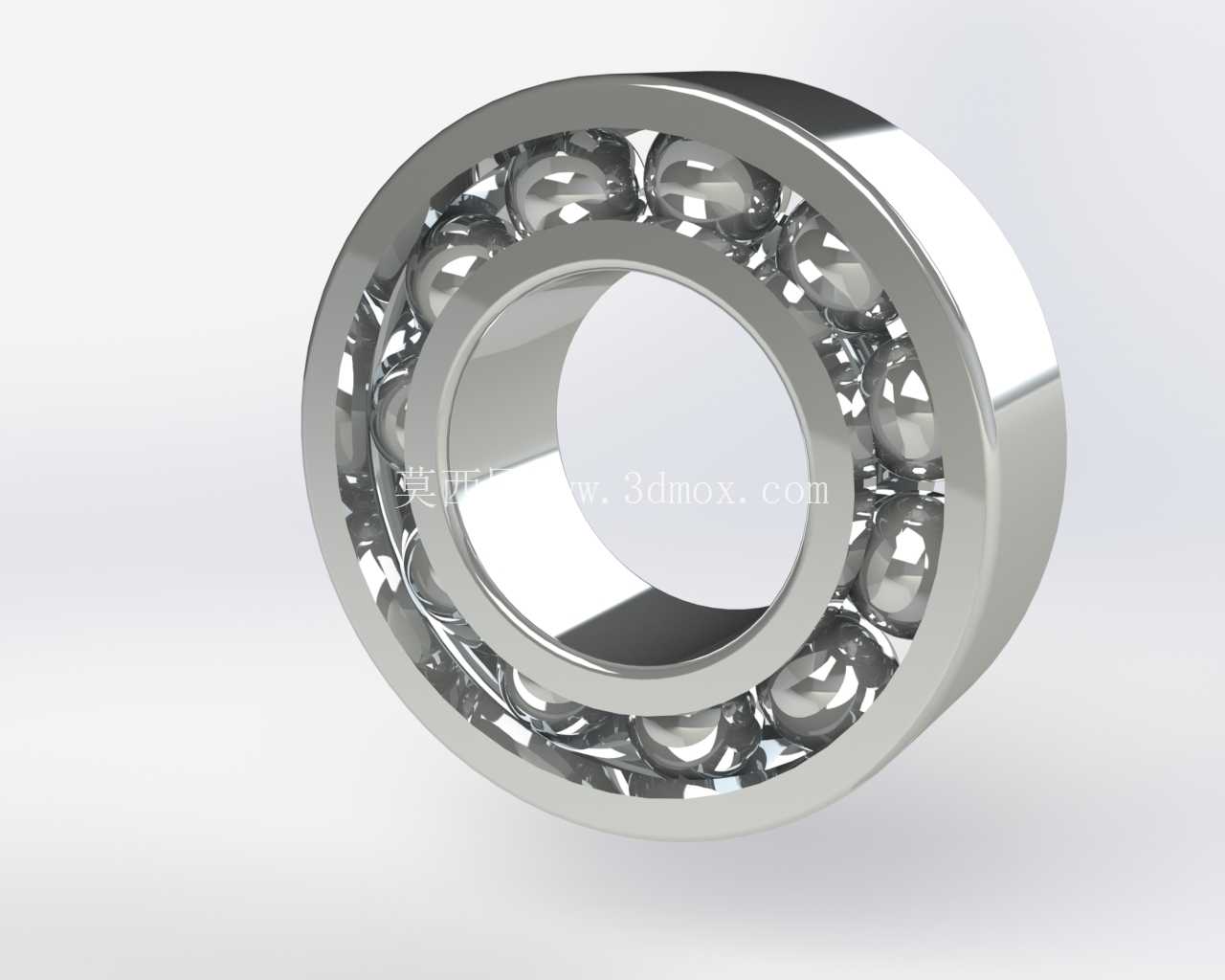

深沟球滚动轴承精密结构三维数模

　　在各类旋转传动机构的设计选型过程中，滚动轴承是应用覆盖范围最广的支撑类零部件，这款深沟球结构的轴承模型，完整还原了实体零件的所有配合特征，可直接用于装配验证、运动仿真以及工程出图环节。从实际应用场景来看，这类径向接触的深沟球轴承，普遍适配于中等载荷、中高转速的旋转轴系，小到家用电机的输出端、办公设备的走纸辊支撑，大到通用机床的主轴辅助支撑、输送线的托辊转轴、小型液压设备的动力端连接，都能见到同结构轴承的身影，它主要承担径向载荷的承载作用，同时也可根据安装工况承受一定比例的双向轴向载荷，对轴系的轴向窜动起到限位约束效果。

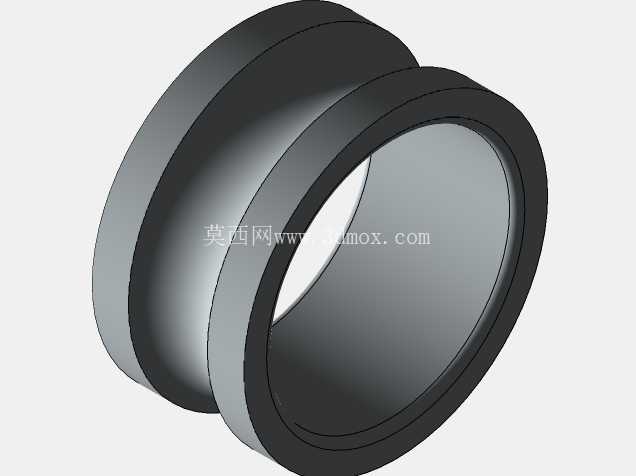

　　从结构设计的逻辑来看，这款轴承采用最经典的深沟滚道设计，内圈与外圈的滚道曲率和钢球直径做了匹配优化，滚道的截面圆弧半径略大于钢球半径，保证钢球在滚道内滚动时既有足够的接触面积分散载荷，又不会出现过度卡滞增加旋转阻力。保持架采用浪形冲压结构，均匀分隔每一颗钢球，避免钢球在运转过程中相互碰撞摩擦，同时将钢球约束在滚道的正确位置，保证运转过程中滚动体的受力均匀。整套模型的外形尺寸严格遵循标准件的参数规范，内径、外径、宽度三个核心安装尺寸的公差带按照普通级精度轴承的配合要求做了预留，设计人员在做装配校核时，可以直接根据这三个边界尺寸匹配轴的配合面公差、轴承座的安装孔公差，不需要额外调整模型的安装基准。

　　在做整机结构设计时，这类标准轴承的三维数模可以大幅减少重复建模的工作量，设计人员只需要将模型导入装配环境，就可以快速验证轴承安装位置的周边空间是否存在干涉，比如轴肩的高度是否会摩擦轴承密封圈、轴承座的止口深度是否匹配轴承宽度、端盖的压紧面是否能均匀贴合轴承外圈端面，这些在二维图纸上容易忽略的干涉问题，通过三维装配验证都能提前排查。从实际使用的功能特性来看，这款轴承的结构没有额外的密封设计预留，属于开式深沟球轴承，适合应用在有定期润滑维护、环境洁净度较好的传动部位，如果应用在多粉尘、有溅水的工况，只需要在现有模型基础上加装两侧的防尘盖或者接触式密封圈即可，模型的内外圈密封槽位置已经按照标准尺寸做了预留，不需要修改主体结构就能快速改型。

　　在建模逻辑上，模型的所有特征都做了参数化关联，钢球的数量、滚道的曲率半径、内外圈的壁厚都可以通过参数调整快速适配同系列不同尺寸的轴承型号，不需要重新绘制草图构建特征，对于做系列化产品设计的工程师来说，只需要修改对应参数就能生成所需规格的轴承模型，大幅提升建模效率。在做运动仿真时，模型的配合关系按照实际运转逻辑做了约束，内圈与轴做同轴配合、外圈与安装座做同轴配合，钢球与内外圈滚道做实体接触约束，保持架与钢球做对应的运动副约束，可以真实模拟轴承运转时滚动体的公转、自转状态，帮助设计人员验证轴系在不同转速下的跳动量、载荷分布情况，为轴系的刚性校核提供直观的参考依据。很多刚入行的结构设计人员在选用轴承时，往往只关注内径外径宽度三个尺寸，忽略了安装倒角、轴肩圆角这些细节参数，这款模型完整还原了轴承内外圈的安装倒角尺寸，在装配时可以直观看到轴端倒角、轴承座孔倒角是否和轴承倒角匹配，避免出现装配时轴承无法贴紧定位面的问题，同时也能提醒设计人员轴肩的最大允许高度，防止轴肩过高接触到轴承保持架，造成运转时的磨损卡滞。
