罗达曼托调心球轴承三维结构设计

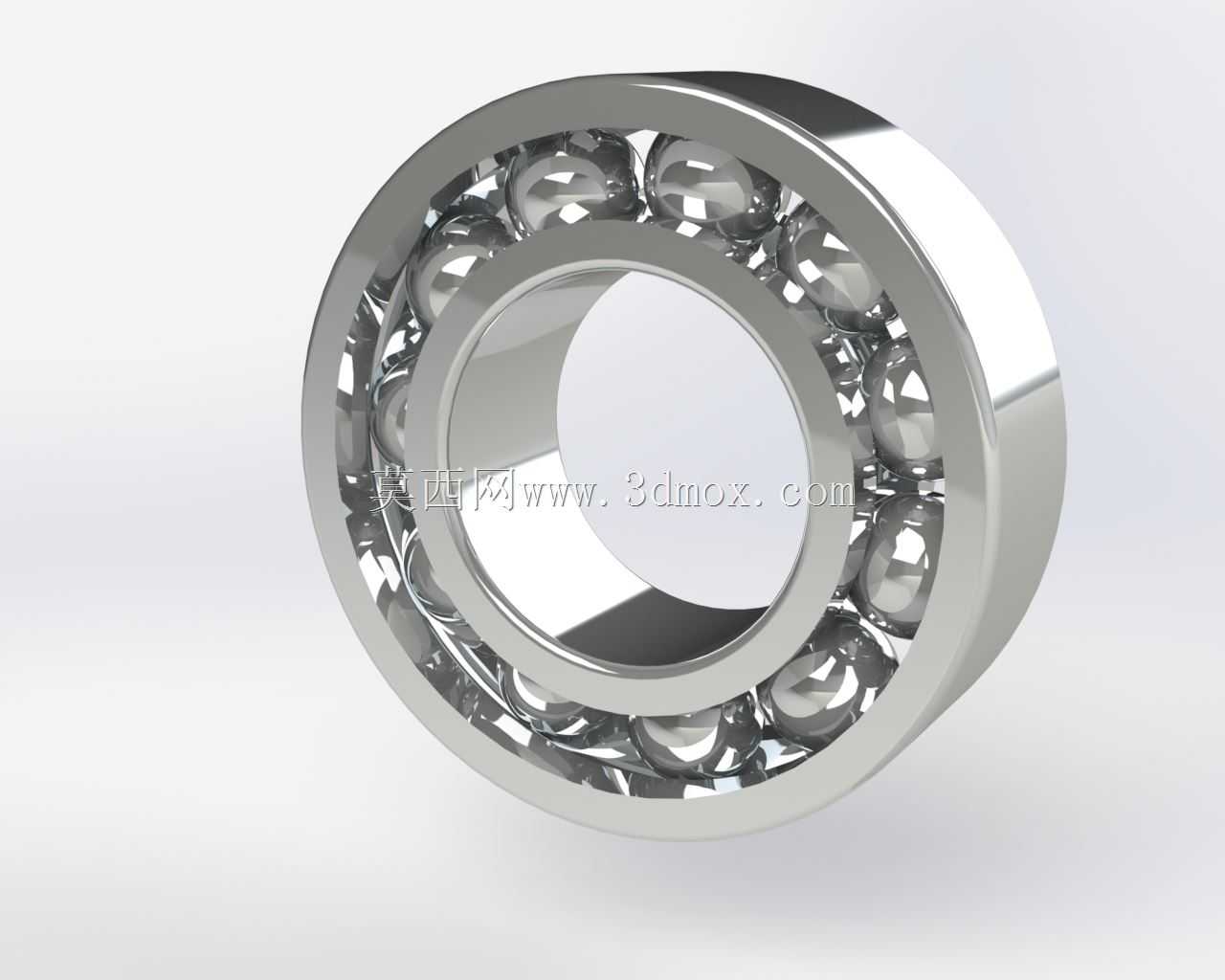

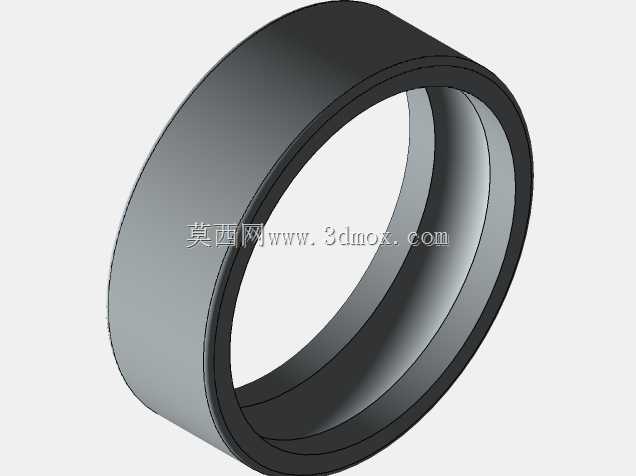

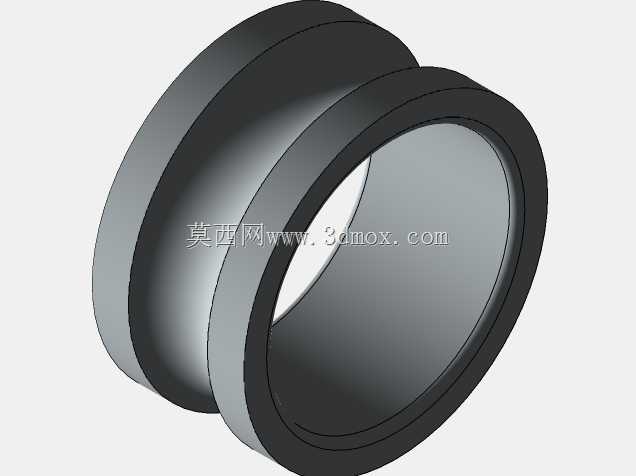

这类调心球轴承的应用场景覆盖极广，从输送线的从动辊支撑、中小型电机的输出端定位，到农业机械的传动转轴、轻工设备的旋转工位，但凡存在一定轴系挠度、安装对中误差的旋转部位，都能见到这类结构的身影。它的核心功能是在承担径向载荷的同时，允许内圈相对外圈产生一定角度的偏摆，抵消轴加工同轴度误差、安装座孔错位、运行中轴受力挠曲带来的附加载荷，避免轴承出现卡滞、早期点蚀失效的问题。从结构设计逻辑来看，双列钢球的排布是实现调心功能的核心，外圈的滚道为内球面设计，曲率中心与轴承中心重合，当内圈随轴产生偏角时，钢球可沿外球面滚道自适应调整接触位置，不会出现滚动体卡阻的情况；内圈则设置两道平行的深沟型滚道，与钢球保持足够的接触面积，保障径向承载能力，同时可承受小幅度的双向轴向载荷，适配多数轻载、中速的传动工况。本次建模的轴承外形尺寸边界为内径10mm、外径31mm、宽度16mm，属于小型调心球轴承尺寸段，安装时需注意轴与内圈的配合公差通常选取k6级过渡配合，座孔与外圈的配合选取H7级间隙配合，预留外圈的微量游动空间，保障调心功能正常发挥；安装过程中禁止直接敲击外圈端面，需通过套筒压装内圈端面完成轴上定位，避免保持架受冲击变形。建模过程中严格还原了实体结构细节：钢球的直径选取匹配滚道曲率半径，保证接触角处于合理区间，既不会因为接触角过大导致轴向承载冗余、摩擦力矩上升，也不会因为接触角过小削弱调心适配能力；冲压保持架的兜孔间隙控制在合理范围，既给钢球留出足够的滚动、偏转空间，也避免间隙过大导致钢球运行中出现窜动、产生异常噪音。内外圈的挡边高度经过匹配设计，既能够约束钢球的轴向位置，防止轴承拆装过程中钢球散落，也不会在轴系偏摆时与保持架、钢球发生运动干涉。在实际选型应用中，这类尺寸的轴承通常适配直径10mm的光轴或阶梯轴，安装座的孔位需保证同轴度误差不超过0.5度，这也是该型号轴承允许的最大偏角范围，超过该范围会导致钢球与滚道的接触应力陡增，大幅缩短轴承使用寿命。日常运行中，这类轴承通常采用脂润滑方式，填充的润滑脂需填充轴承内部空腔的三分之一到二分之一，过量填充会导致运行温升过高，润滑脂过早失效。建模时对滚道的表面粗糙度、倒角尺寸都做了符合行业标准的还原，内外圈的端面倒角尺寸匹配安装引导需求，方便装配时快速导入轴与座孔，避免装配过程中刮伤配合面。
