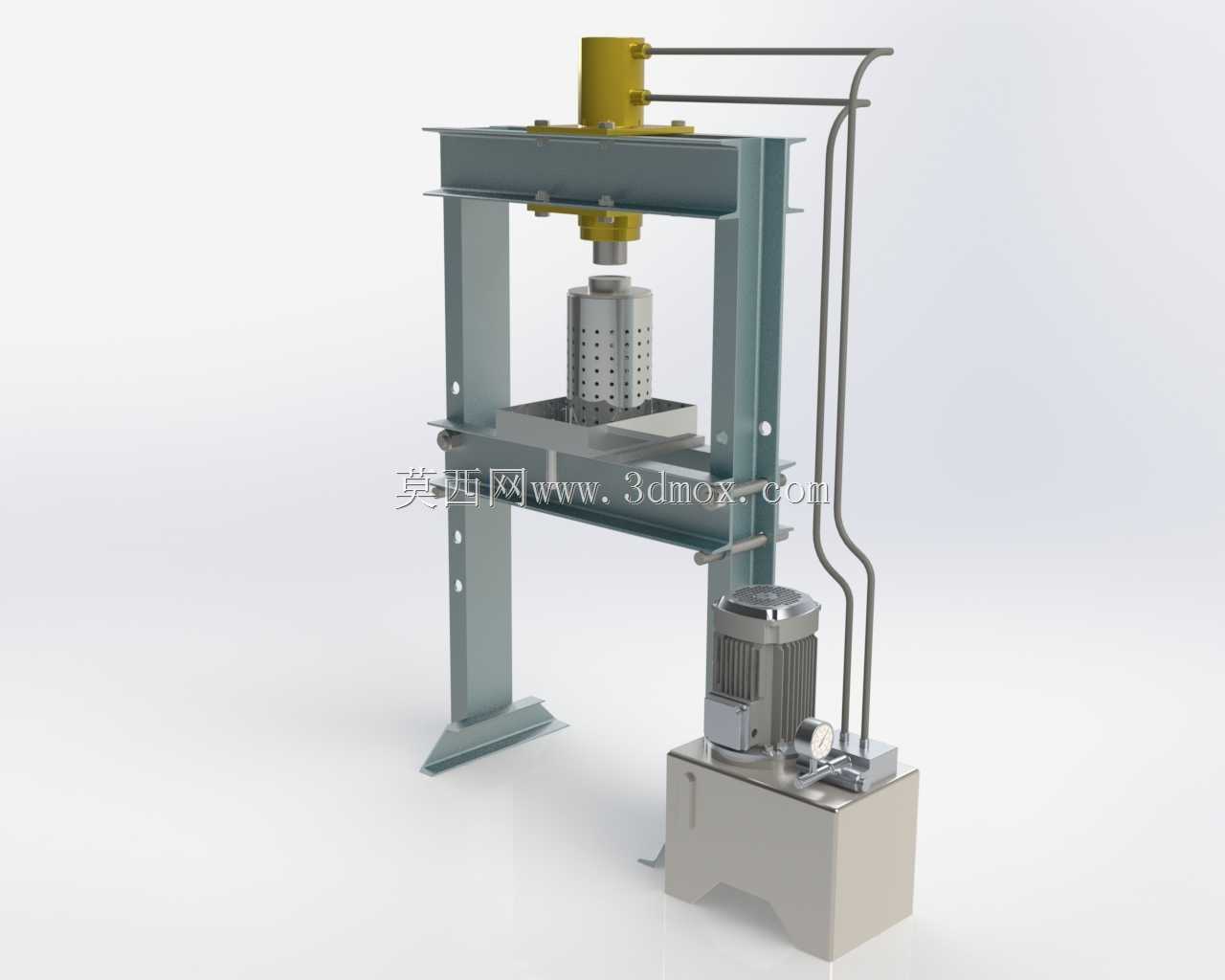

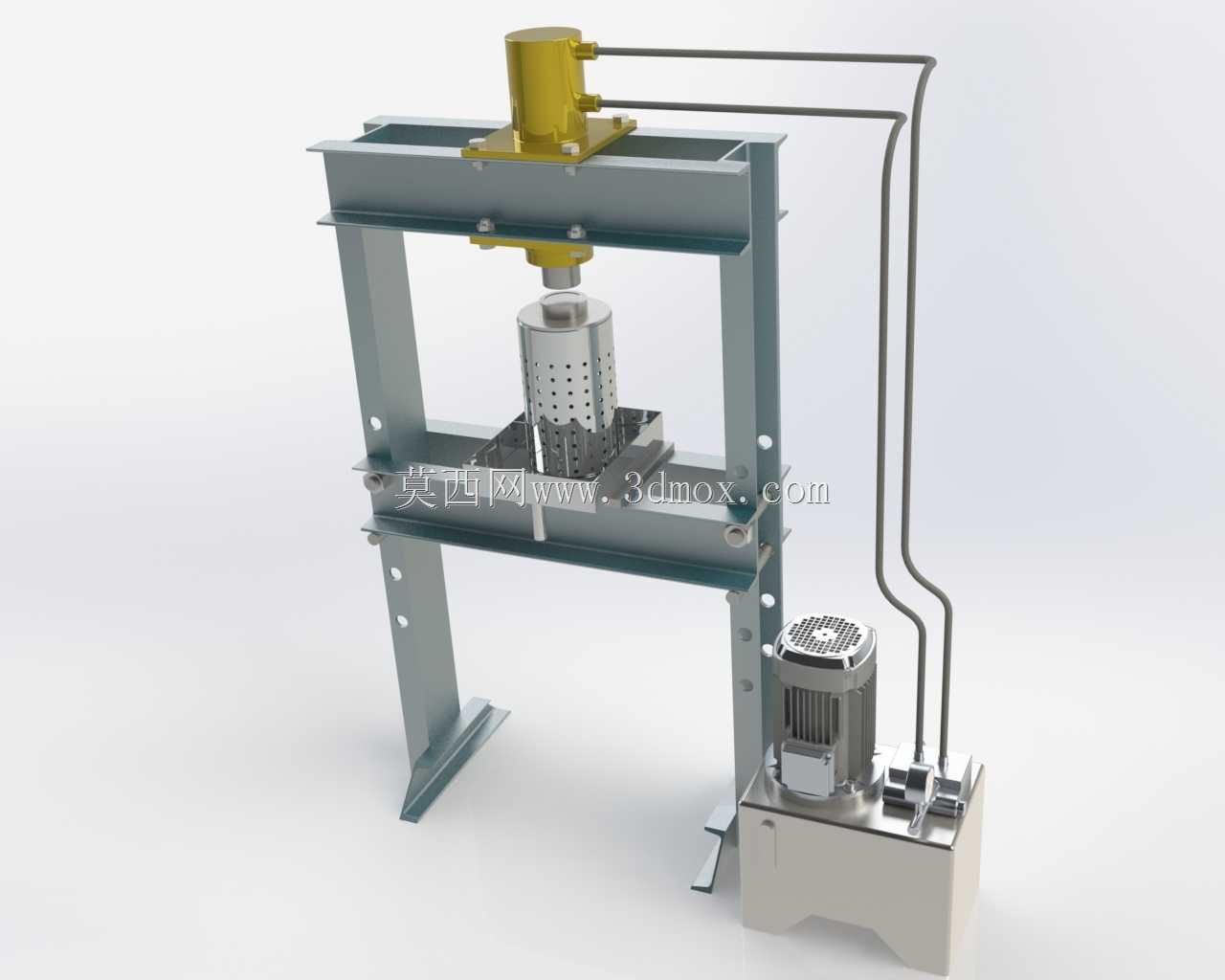

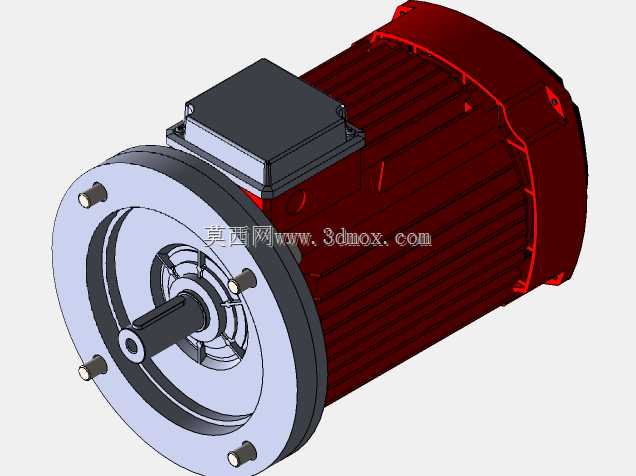

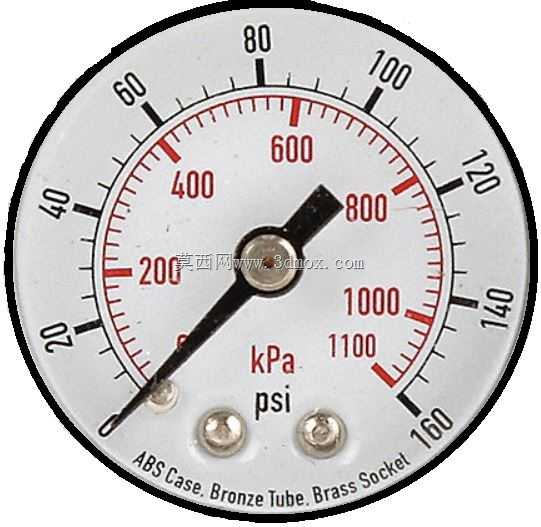

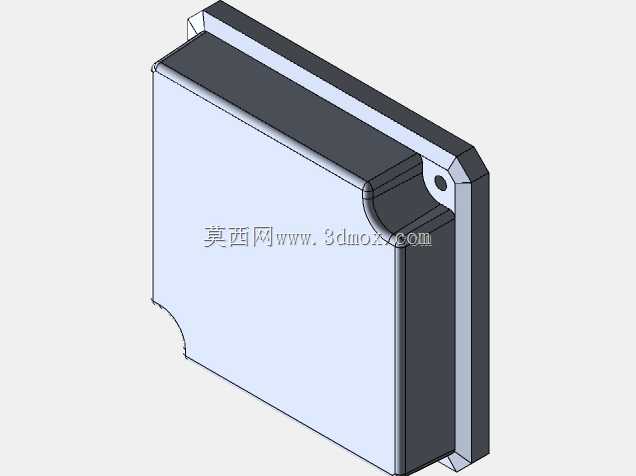

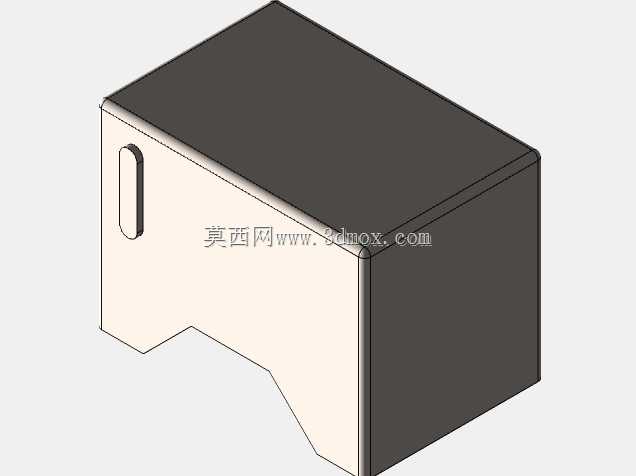

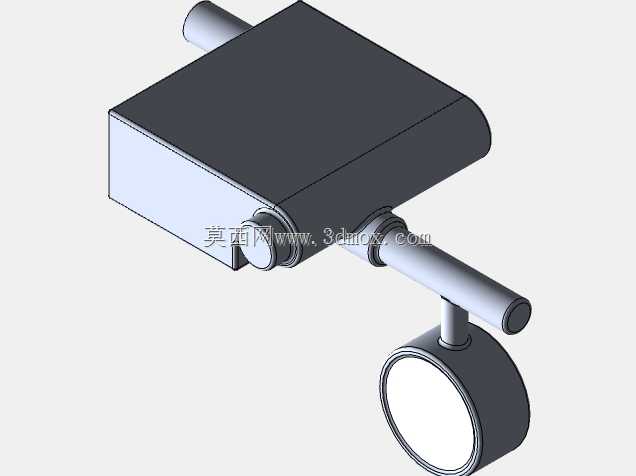

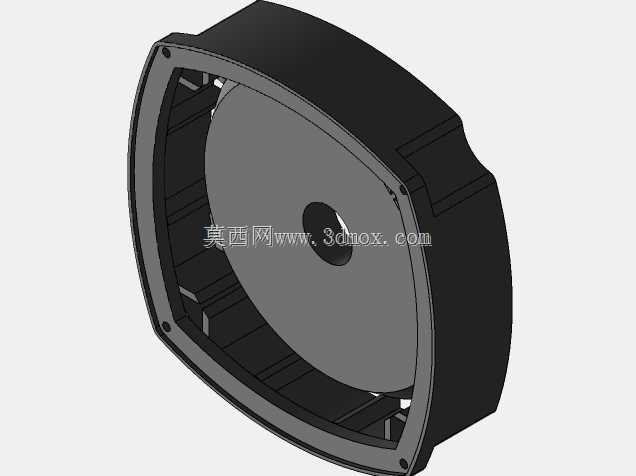

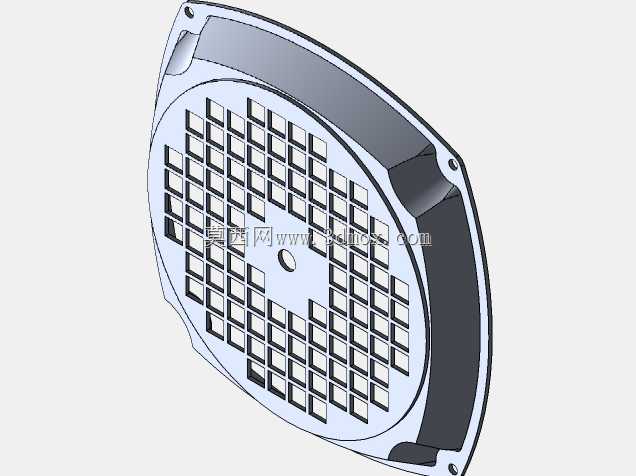

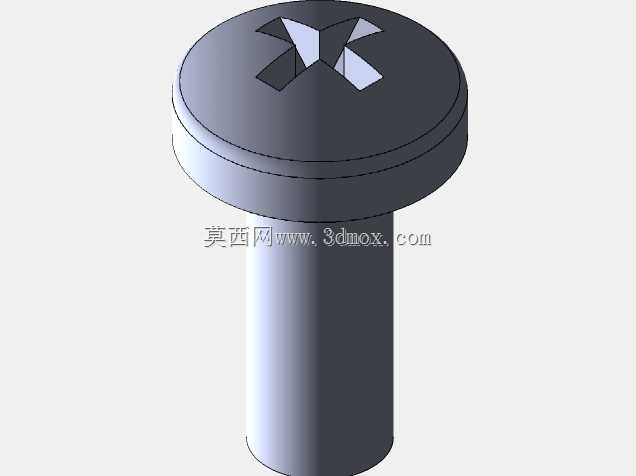

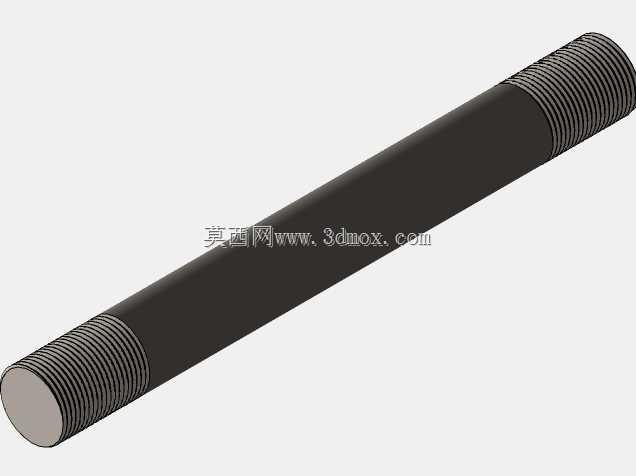

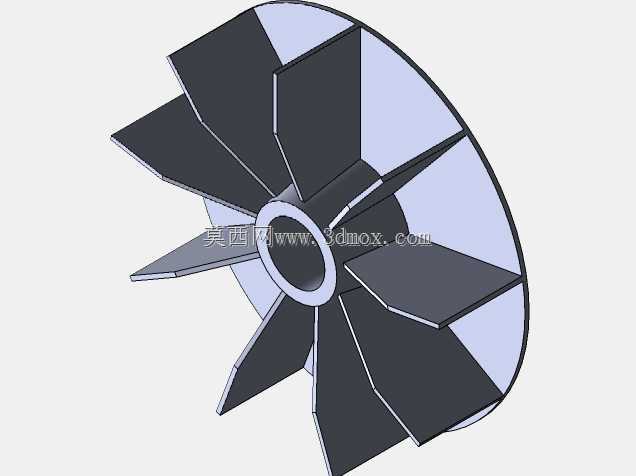

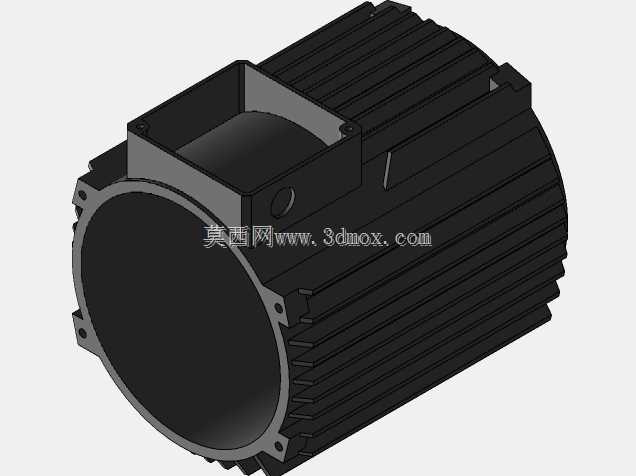

小型立式液压榨油压力机结构设计

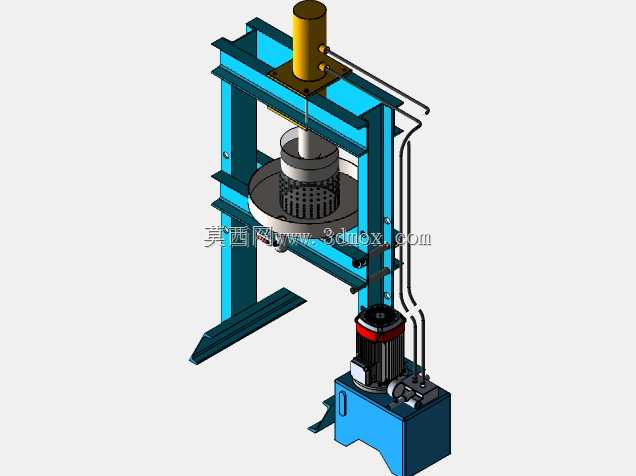

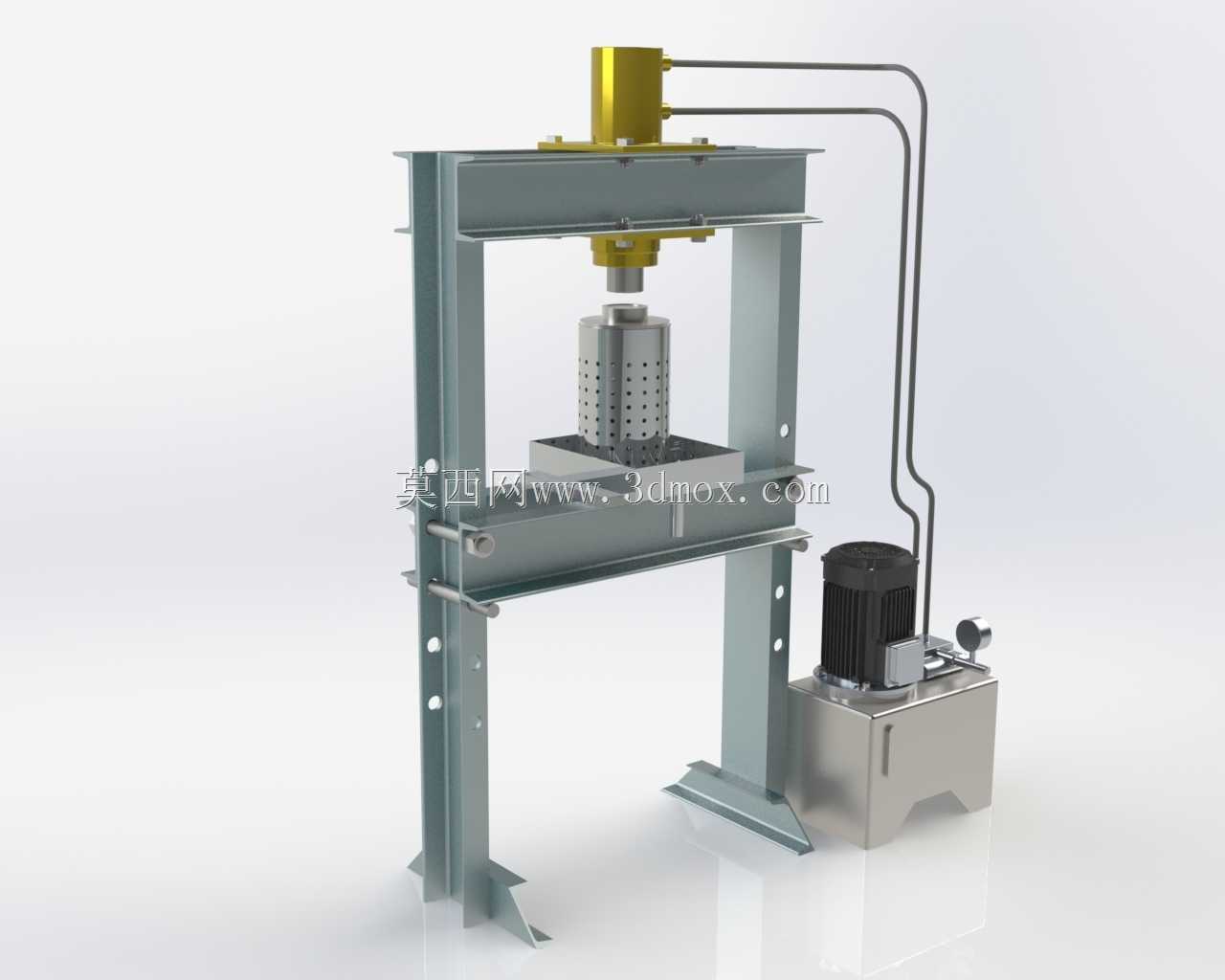

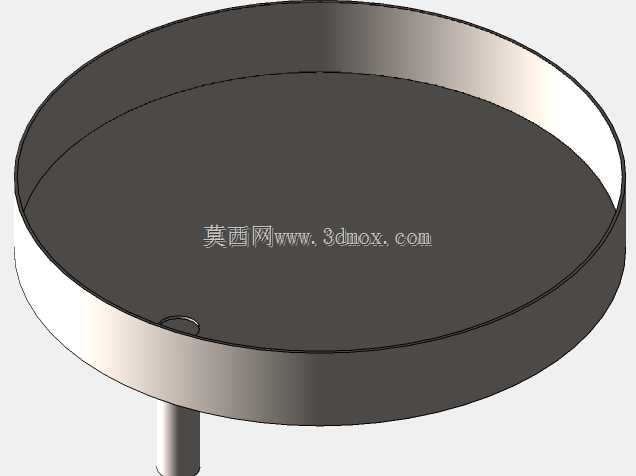

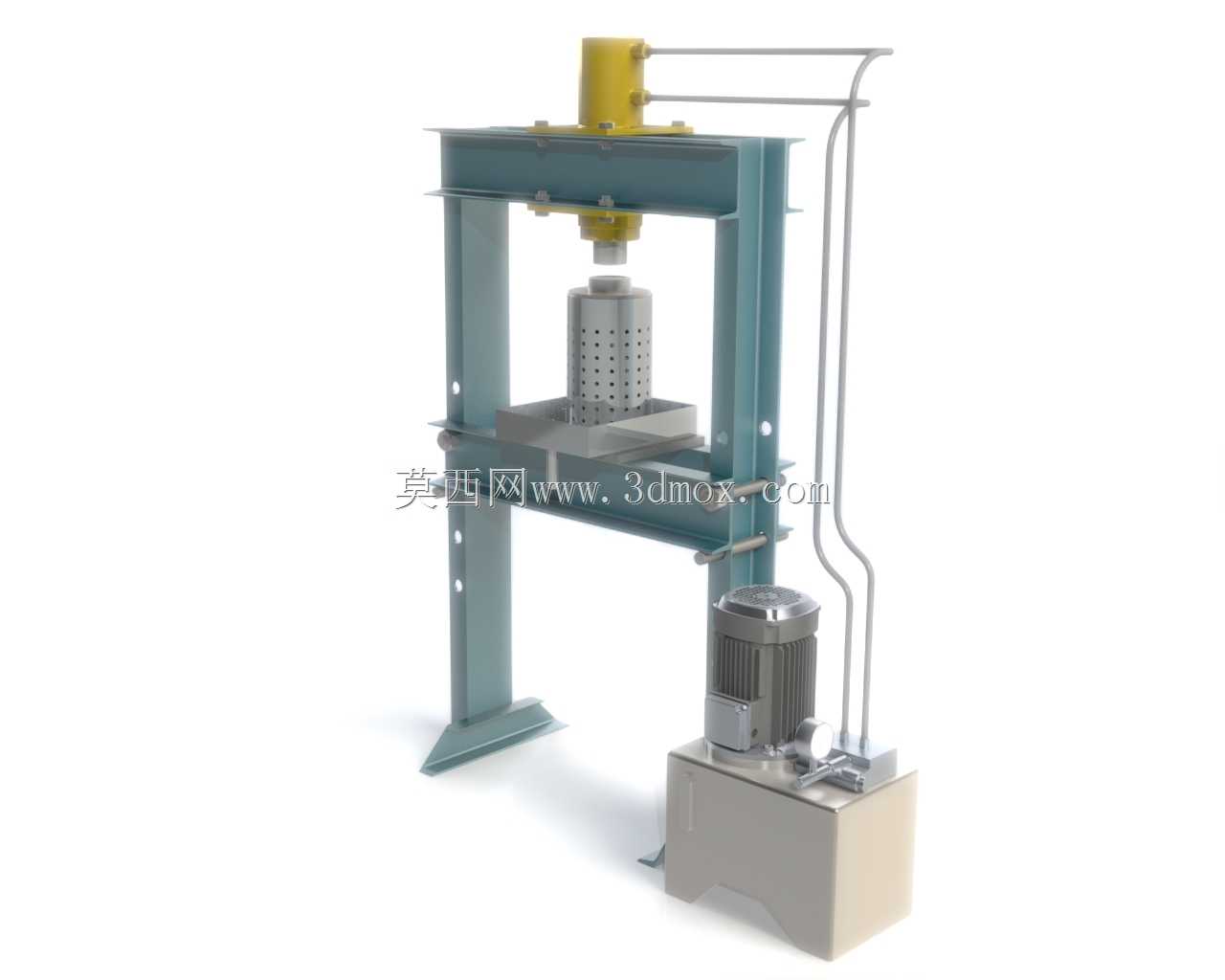

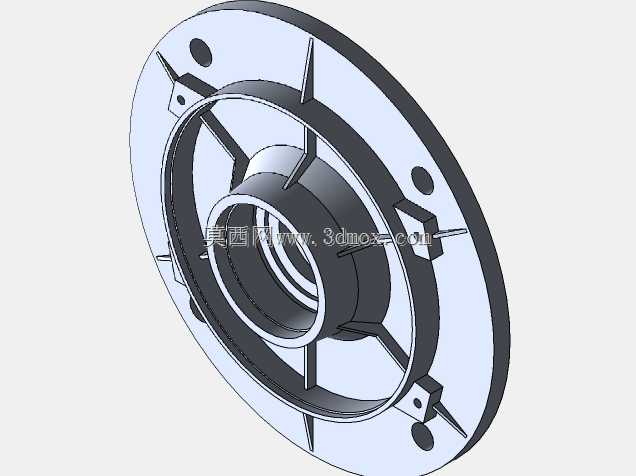

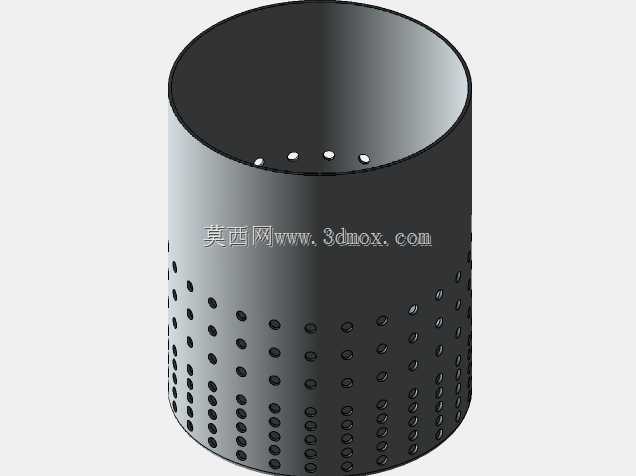

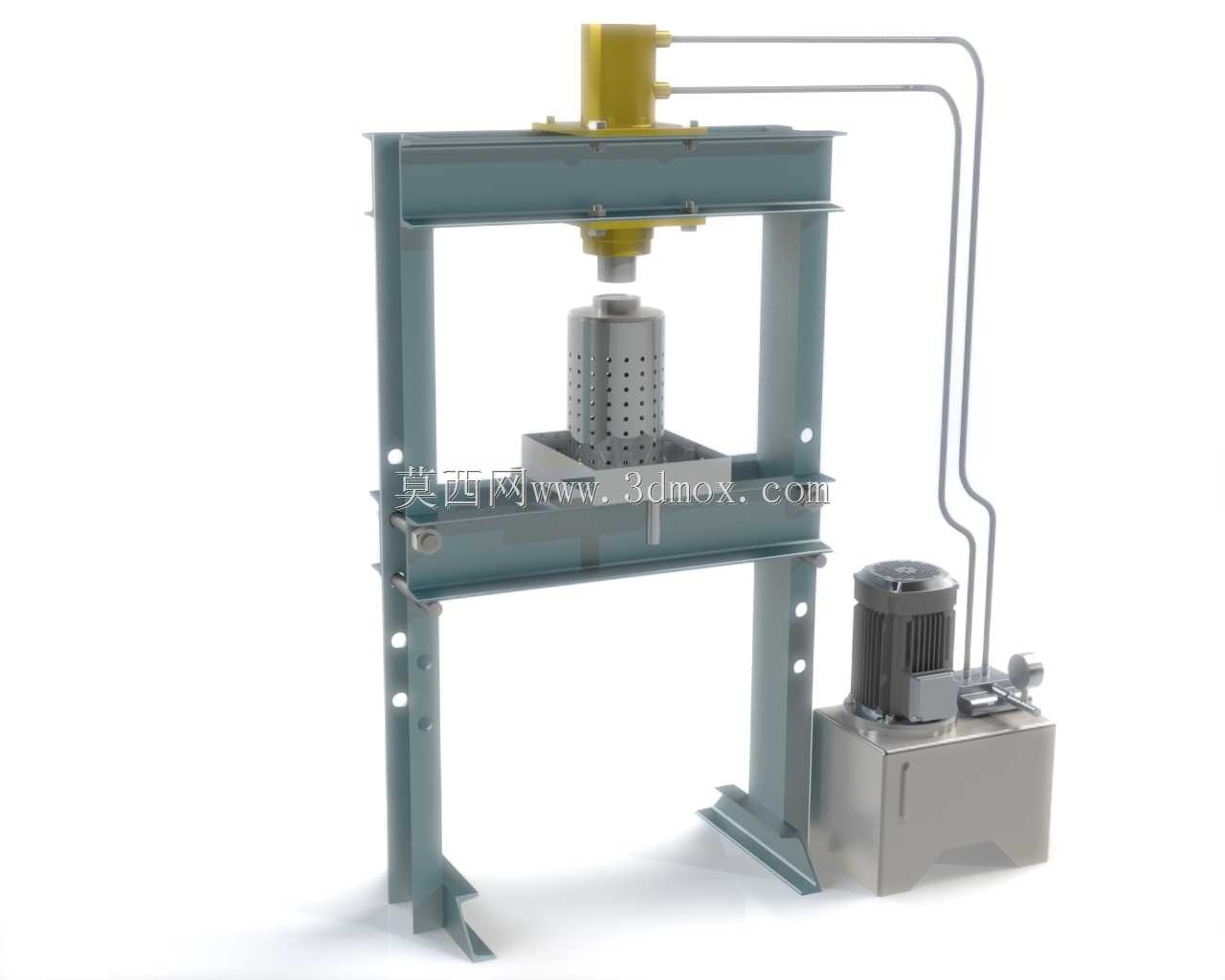

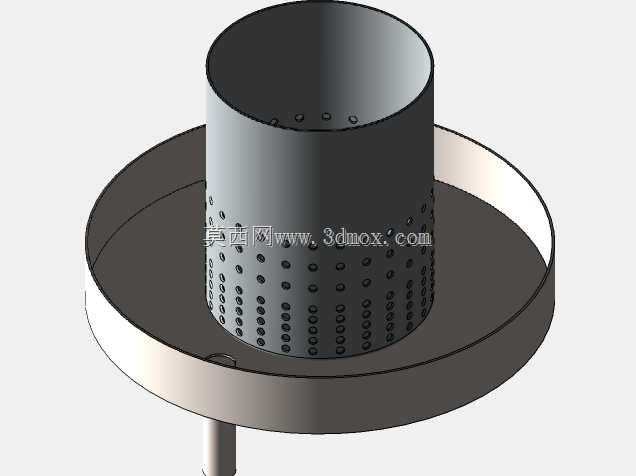

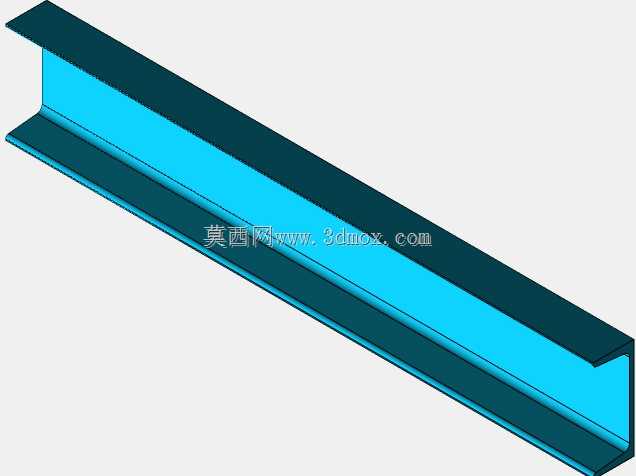

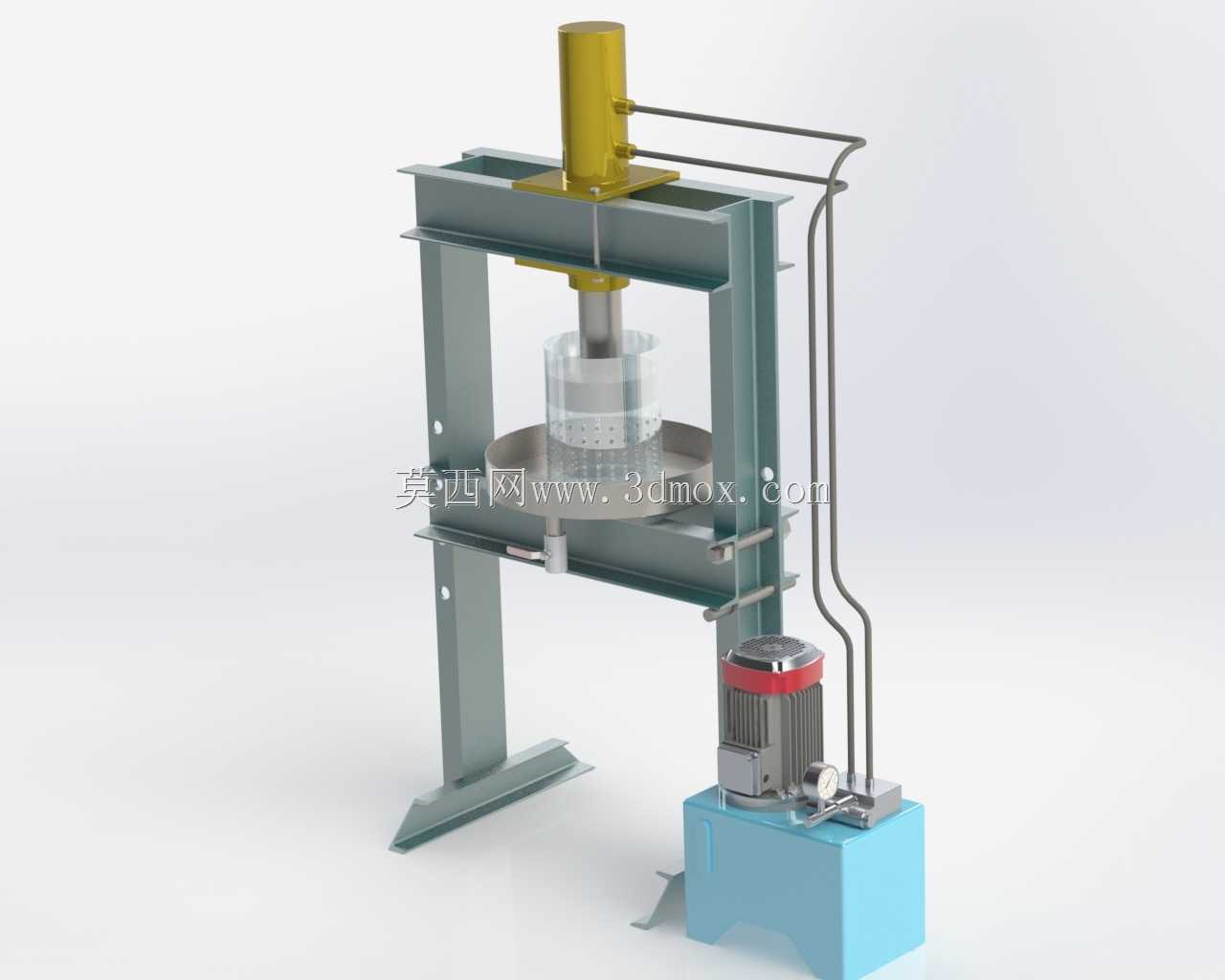

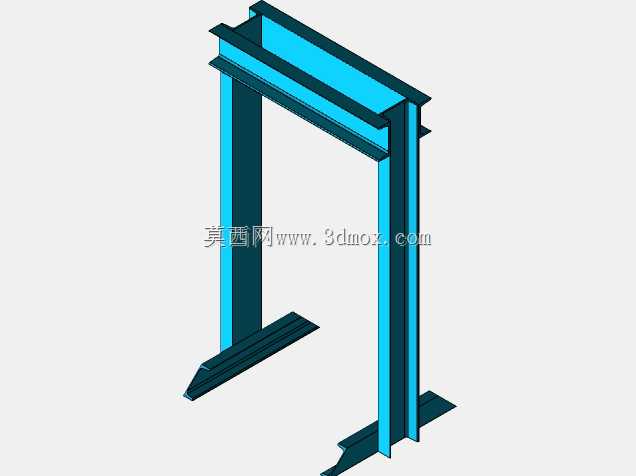

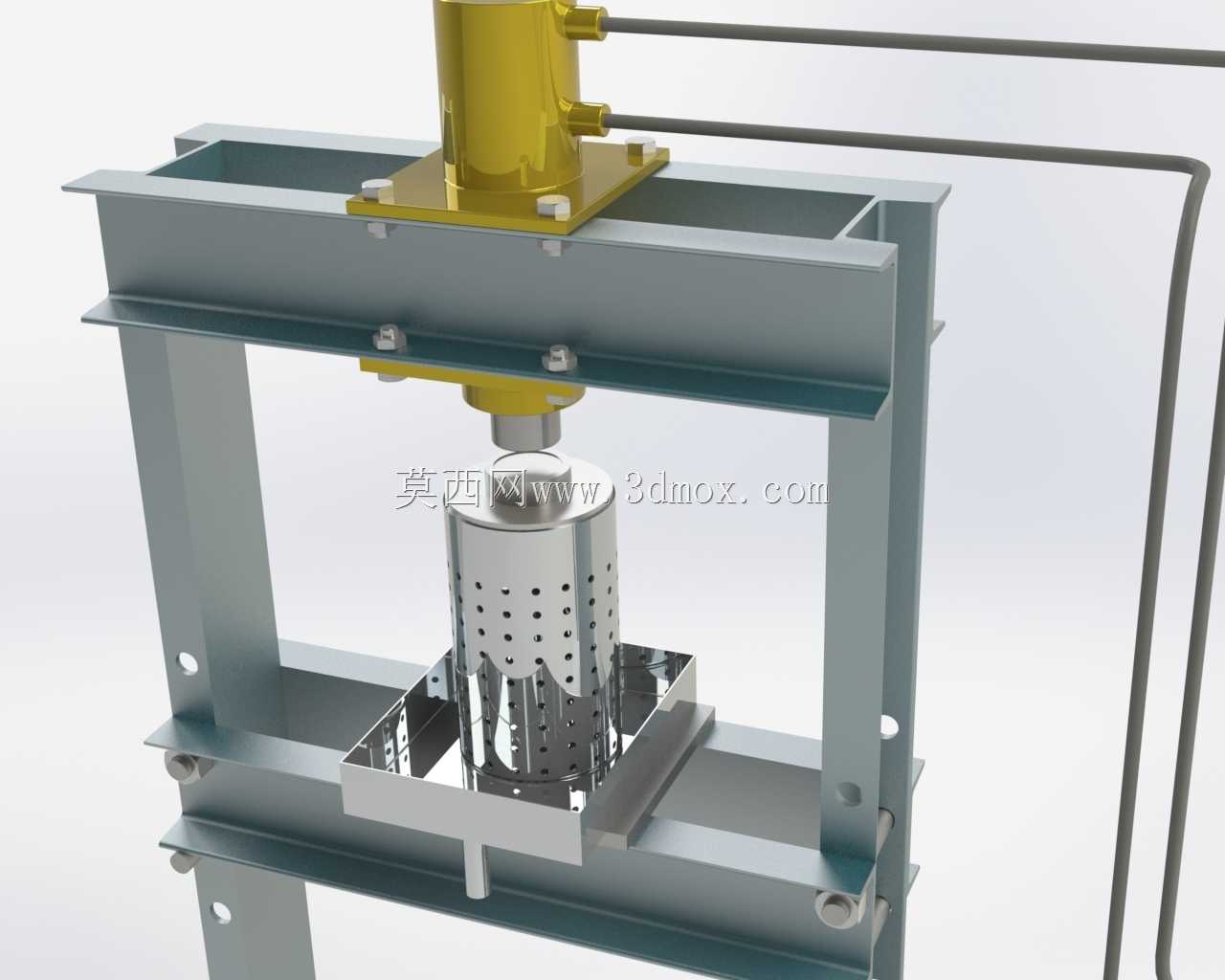

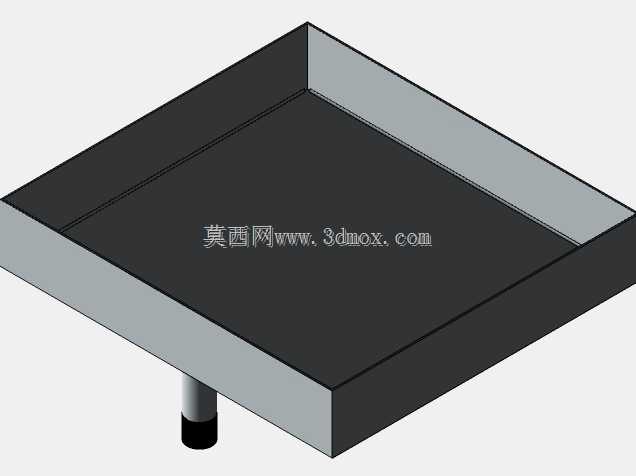

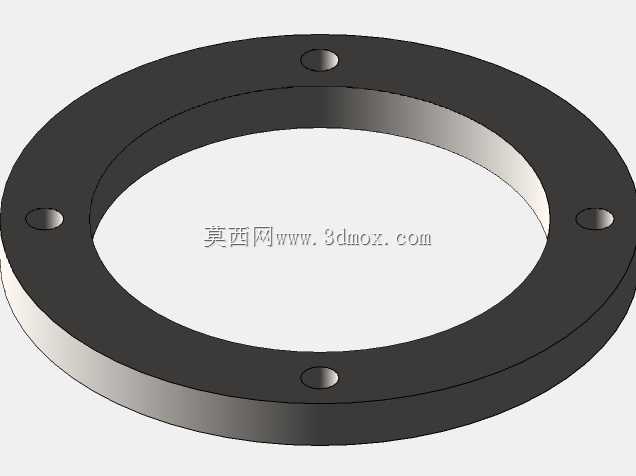

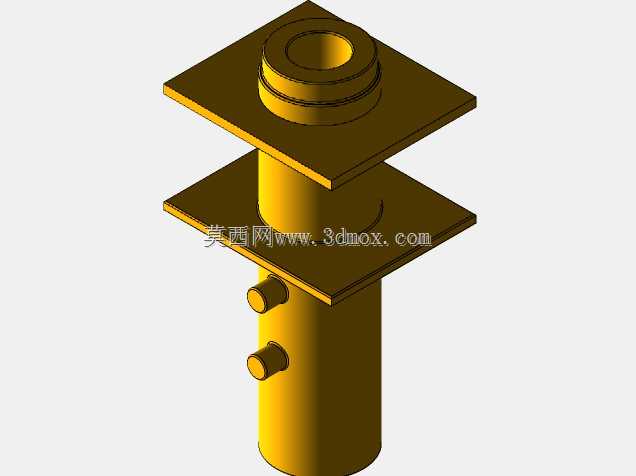

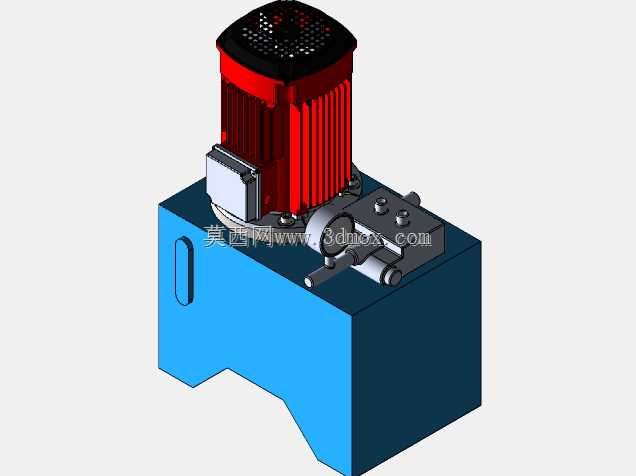

小型作坊式油料压榨作业里，传统螺旋榨油机存在压榨压力波动大、残油率偏高的痛点，这款立式液压榨油设备的结构设计，完全围绕稳定施压、易清渣、低装配误差的加工适配逻辑展开。上下横梁采用标准槽钢拼焊成型，没有选用整板切割的方案，槽钢自带的直角加强筋能抵消液压缸施压时的横向弯矩，焊接坡口预留3mm钝边，焊后无需二次加工就能保证横梁平面度控制在0.2mm以内，省去了大型龙门铣的加工工序，适配小型加工厂的设备加工能力。液压缸安装法兰与上横梁的连接孔位，特意设计成长圆孔而非标准圆孔，现场装配时能微调液压缸的垂直同轴度，避免活塞杆伸出时与榨笼中心偏移导致的偏磨问题，榨笼外壁的密布沥油孔采用激光切割加工，孔边向内做0.1mm的倒角处理，压榨时油料残渣不会卡在孔缝里，清渣作业只需用高压气枪吹扫即可，无需拆解整个榨膛。接油盘采用斜坡式折弯结构，盘底倾斜角度设为5度，榨出的毛油能顺着坡度自动流向侧边的出油口，不会在盘底积留残油，接油盘与下横梁的定位采用插拔式销钉，日常拆卸清洗无需拧动多颗螺栓，单手就能完成拆装。机架两侧的立柱采用等边角钢与横梁焊接，焊缝避开应力集中的转角位置，焊后做振动时效处理，长时间满压作业也不会出现机架变形的问题，液压缸的进出油管沿机架侧边布置，用管卡固定在槽钢内侧，不会因为操作人员走动剐蹭到油管，也避免了压榨时油液飞溅腐蚀管路表面。榨笼底部的承托板做了网格状沥油槽，压榨时油脂能快速透过料胚层流入接油盘，不会因为积油导致料胚打滑影响压榨效率，承托板与榨笼的配合间隙控制在0.15mm，既保证拆装顺畅，又不会让细料胚从缝隙漏出。整套结构没有复杂的异形曲面零件，所有钣金件都能通过常规的剪板、折弯、焊接工序完成加工，没有需要五轴加工的特殊结构，零部件的公差要求都适配普通机加工车间的精度能力，装配时不需要专用工装，普通钳工按照装配指引就能完成整机组装，试机时只要调整液压缸的下行速度，就能适配不同油料的压榨压力需求，不管是花生、菜籽还是核桃这类硬质油料，都能通过调整保压时间控制出油率。
