CNC车床用高精度弹性筒夹结构设计

在数控车床的批量精密加工场景中，弹性筒夹是直接决定工件装夹同轴度、夹持稳定性的核心功能部件，这款适配DMG系列CNC车床的弹性筒夹，针对小直径轴类、套类零件的高速切削工况做了针对性的结构优化，区别于传统三爪卡盘装夹行程大、定心精度不足的问题，这类弹性筒夹依靠自身薄壁结构的均匀弹性变形实现对工件的周向抱紧，在小零件的精加工工序中能将装夹跳动控制在0.005mm以内，大幅减少二次装夹的找正时间。

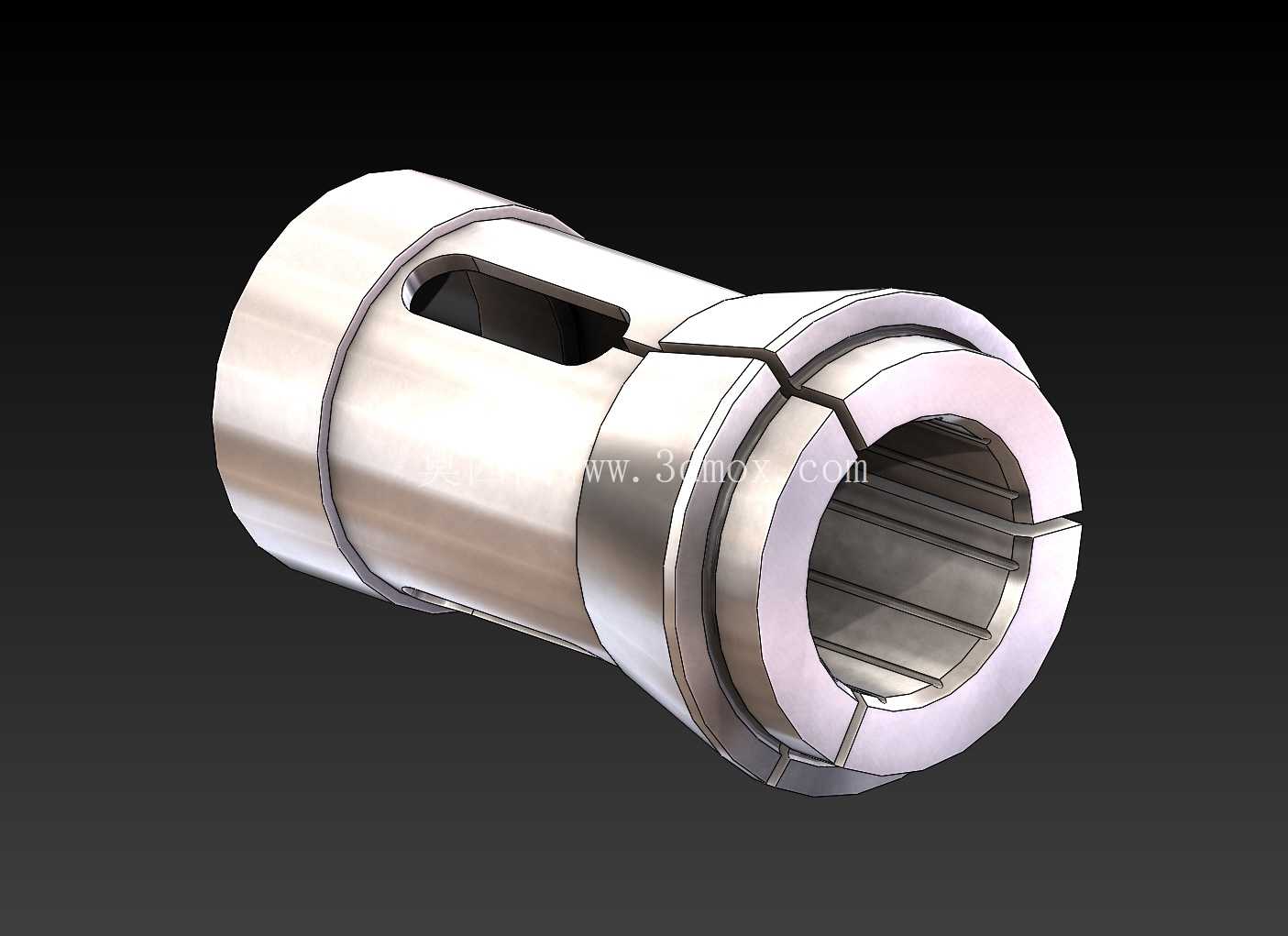

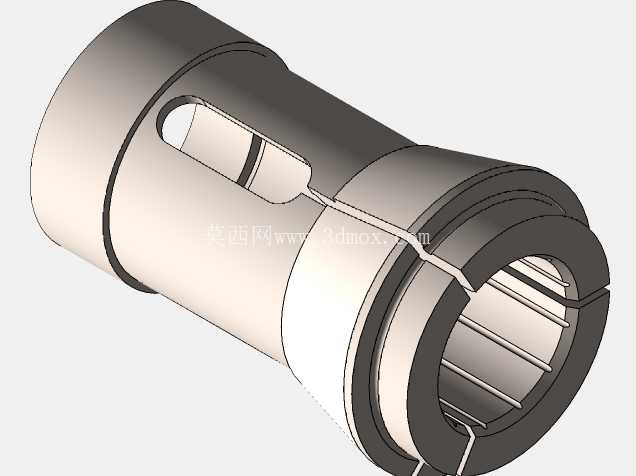

从结构设计逻辑来看，这款筒夹采用了轴向开槽的薄壁弹性体结构，开槽末端设计了圆弧应力释放槽，避免反复胀缩过程中槽根位置出现应力集中导致的疲劳断裂，夹持段的内孔做了等分的轴向微棱结构，既可以增加与工件表面的接触摩擦力，防止高速切削时工件出现打滑移位，又能避免整圆面接触时因工件外径公差波动导致的夹持力不均问题。筒夹的外锥面与车床主轴的拉套锥孔做了配磨处理，锥度配合面的接触率不低于85%，保证轴向拉紧时弹性变形的均匀性，不会出现单侧抱紧导致的工件偏斜。

安装边界上，这款筒夹的总长、外圆定位直径、锥面角度完全匹配DMG车床对应的主轴拉爪接口，安装时无需额外加装过渡套，直接将筒夹推入主轴锥孔后，通过主轴后端的拉紧机构拉动筒夹轴向移动，依靠锥面的径向分力迫使开槽段收缩抱紧工件；松开时拉紧机构回退，筒夹依靠自身材料的弹性回弹撑开，即可松开工件完成上下料。筒夹的外圆上设计了轴向定位槽，与主轴端的定位销配合，防止切削过程中筒夹随工件转动出现打滑移位，保证装夹的重复定位精度。

实际加工场景中，这类弹性筒夹多用于直径30mm以下的棒料零件加工，比如小型精密轴、接插件外壳、医疗器件小零件的车削工序，相比三爪卡盘，它的夹持动作响应更快，适合搭配自动送料机实现无人化批量加工，同时因为是周向均匀受力，夹持薄壁零件时不会出现夹伤变形的问题，加工薄壁铝套、铜套类零件时优势尤为明显。设计过程中需要严格控制筒夹的热处理硬度，硬度过高会导致弹性不足，胀缩量小无法适应一定公差范围的棒料，硬度过低则会导致夹持刚性不足，重切削时出现让刀问题，通常这类筒夹采用65Mn弹簧钢制造，热处理后硬度控制在HRC44-48之间，兼顾弹性与耐磨性，夹持段的内孔根据加工棒料的直径做对应规格的设计，不同内径的筒夹可以快速更换，适配不同直径的棒料加工需求。

在高速切削工况下，筒夹的动平衡性能也十分关键，这款筒夹的所有结构都做了轴对称设计，开槽的位置、宽度、深度完全等分，避免高速旋转时出现离心振动，保证主轴在8000转以上的转速下依然能保持稳定的夹持精度，减少加工表面的振纹。筒夹前端的定位端面做了磨削处理，工件装夹时可以靠紧端面实现轴向定位，控制零件的轴向伸出长度一致性，批量加工时能有效保证零件的长度尺寸公差，减少尺寸散差。日常使用中需要注意及时清理筒夹缝隙内的切屑与切削液残留，避免切屑卡入开槽位置导致弹性收缩不畅，影响夹持精度，定期检查锥面的磨损情况，当锥面出现拉毛、磨损时及时更换，避免影响与主轴锥孔的配合精度。
