机械传动用双铰耳式导向支撑构件

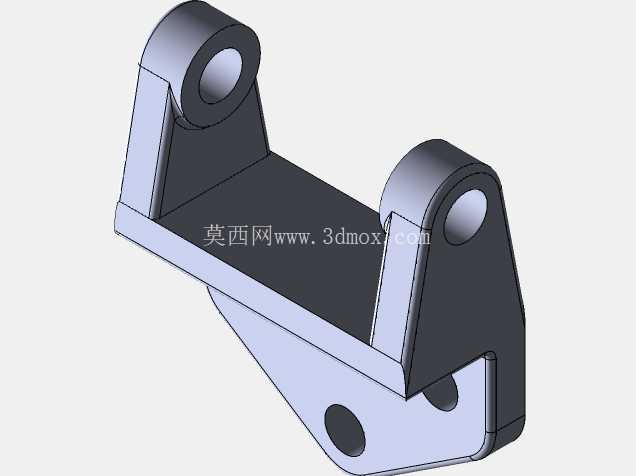

　　这类双铰耳式导向支撑构件，在自动化生产线的直线传动工位、工装夹具的定位模组、小型压力设备的滑块导向段都有高频应用，核心作用是为做直线往复运动的部件提供稳定的侧向支撑与运动导向约束，避免运动部件在负载工况下出现偏摆、卡滞，抵消传动过程中产生的径向倾覆力矩，保证运动轨迹的直线度公差控制在设备设计允许的范围内。从结构设计逻辑来看，构件上部对称布置的两个带通孔铰耳，是核心的运动连接位，孔位的同轴度公差需要控制在IT7级以内，才能保证配套销轴穿装后无卡滞，铰接转动时的阻尼均匀，不会出现单侧受力磨损过快的问题；铰耳与下部安装基板之间采用了变截面过渡的加强筋结构，没有采用直角直连的设计，一方面是为了降低铸造或机加工过程中的应力集中风险，避免长期受交变载荷时出现应力开裂，另一方面也能在不额外增加整体壁厚的前提下提升构件的整体抗弯强度，控制零件的整体重量。

　　下部的安装基板上预留了三个沉头安装孔，孔位采用非对称三角排布，相比对称矩形排布的安装方式，能更好地抵消不同方向的剪切力，安装时沉头结构可以让固定螺栓的头部完全没入基板平面，不会突出平面干涉运动部件的行程，安装边界需要注意，基板的安装平面平面度公差不能超过0.05mm，否则锁紧固定螺栓后会导致上部铰耳的孔位出现微变形，直接影响铰接部件的转动灵活性。在实际设备装配场景中，这类导向支架通常会搭配直线导轨、滑动轴套或者小型铰接摇臂使用，比如在小型工装的压装工位，支架可以作为压头的侧向导向支撑，平衡压装过程中偏载产生的侧向力；在流水线的挡料定位机构中，支架可以作为挡料气缸的铰接支撑座，让气缸摆动过程中始终保持稳定的支撑刚性，不会因为频繁冲击出现固定位松动。

　　设计过程中需要重点校核几个关键尺寸的匹配性：上部两个铰耳的内间距需要和配套的铰接连接件宽度保持0.2-0.5mm的间隙，既不能间隙过大导致铰接晃动量超标，也不能间隙过小导致装配困难、转动卡滞；铰耳孔的内径公差要根据配套的销轴或者轴套公差做配差，采用基孔制配合的话，一般选H7的公差带，满足转动配合的精度要求；下部安装孔的中心距需要和设备安装底板的预加工孔位完全匹配，孔位公差控制在±0.1mm以内，避免现场装配时需要重新扩孔调整。另外构件的边缘全部做了R2-R3的圆角倒钝处理，没有尖锐的毛刺棱角，一方面是避免装配过程中划伤操作人员，另一方面也能减少应力集中点，提升零件的疲劳强度。

　　在不同的应用场景下，这类支架的负载能力会随着材质和热处理工艺变化，常规工况下采用45号钢调质处理就能满足大部分轻载传动工位的需求，如果是在有腐蚀环境的食品加工或者化工设备上使用，也可以更换为304不锈钢材质，对应调整安装孔的壁厚来保证结构强度。需要注意的是，这类支撑构件在安装时必须保证上部铰耳的孔轴线和配套运动部件的转动轴线完全平行，否则会在运动过程中产生额外的扭转力矩，加速铰接孔和销轴的磨损，严重时甚至会出现运动卡滞、零件断裂的问题，所以装配时需要借助百分表打表校正铰耳孔的同轴度和平行度，确认偏差在允许范围内再锁紧固定螺栓。日常设备维护中，只需要定期在铰接孔位加注润滑脂，检查固定螺栓的锁紧力矩是否达标，就能保证这类支架长期稳定工作，不需要做额外的特殊维护。
