600系列604D-3型压力变送器结构设计

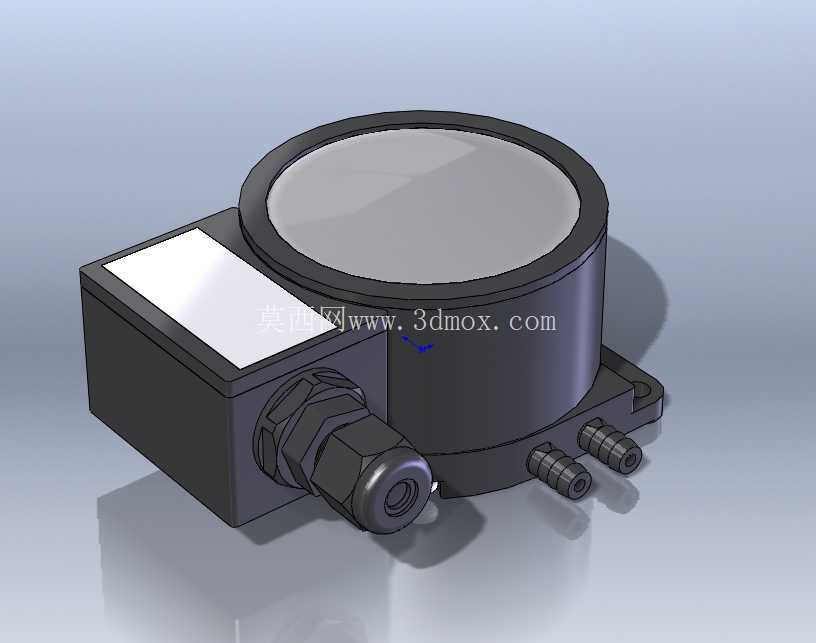

　　在洁净室压差监控、通风管路风压检测、过滤器阻力监测这类工业场景里，这类侧接气嘴的圆形压力变送器是现场应用占比很高的检测元件，不同于螺纹直装的工业管道压力传感器，这款604D-3的结构设计完全贴合低压气动检测的安装需求。从结构布局来看，主体采用圆形表头加侧置接线腔的分体式布局，圆形表头内部预留了足够的膜片安装空间与信号调理电路板的固定位，侧置的方形接线腔和表头腔体做了密封分隔，现场接线时不用拆开表头密封结构，能避免现场调试阶段灰尘、潮气进入测压腔影响检测精度。接线端采用了防水格兰头结构，适配常规的工业电缆外径，拧紧后可以达到IP65左右的防护等级，满足厂房夹层、设备侧装这类常规工业环境的使用要求，不用额外加装防护外罩。

　　两个气嘴采用侧向平行引出的设计，气嘴外径适配常规的6mm气动软管，现场安装时直接插装气管就能完成取压管路连接，不用额外加工转接头，两个气嘴的间距做了优化，手指插拔气管时有足够的操作空间，不会因为间距过小导致操作干涉。安装底座采用带两个固定孔的侧伸耳式结构，安装孔位适配M4的固定螺丝，安装时可以直接固定在墙面、设备支架的平面上，不需要额外做安装抱箍，固定耳和主体做了加强筋连接，长期使用不会因为管路拉扯导致固定部位开裂。从设计思路上，这款结构把测压腔体和接线腔体完全独立分隔，膜片安装在圆形表头的底部位置，两个气嘴的引压通道直接连通膜片两侧的腔体，通道内壁做了光滑过渡处理，没有气流死区，测压响应速度更快，也不会因为积尘导致通道堵塞。接线腔内部预留了接线端子的固定位，线缆通过格兰头进入腔体后可以直接压接在端子上，腔体和表头之间的过线孔做了密封胶圈设计，完全阻断两个腔体之间的空气流通，避免接线侧的潮气进入测压腔影响膜片工作。外形尺寸上，圆形表头的直径控制在100mm以内，整体厚度（不含气嘴和接线头）在60mm左右，侧置接线腔突出表头的尺寸控制在40mm以内，整体安装后不会占用过多的竖向空间，在风管侧壁、吊顶夹层这类安装空间局促的场景里也能顺利布置。

　　安装边界方面，固定耳的两个安装孔中心距为70mm，安装平面的平面度要求不高，普通的彩钢板墙面、型钢支架表面都可以满足安装要求，气嘴引出方向和接线头方向呈90度垂直布局，现场布线和布管可以分别走不同的方向，不会出现管线交叉干涉的问题。实际使用中，这类压力变送器主要用来检测两个点位之间的微压差，比如洁净室和走廊的压差、初效过滤器前后的风压、通风管道内的静压，这类场景的检测压力范围通常在几千帕以内，对传感器的安装密封性、取压便利性要求很高，这款结构的设计刚好匹配这类需求：不用复杂的安装支架，气管直插，接线侧和测压侧分离，日常维护时只需要检查气管连接是否松动、格兰头是否拧紧，不需要拆开表头校准，大幅降低了现场维护的工作量。

　　结构建模的时候，要重点注意引压通道的同轴度，两个气嘴的安装孔和内部引压槽要完全对齐，避免出现通道缩径影响气流响应；密封胶圈的安装槽尺寸要严格匹配胶圈的线径，压缩量控制在25%左右，既能保证密封效果，又不会因为压缩量过大导致装配困难；固定耳的安装孔要做沉台设计，螺丝拧紧后螺丝头不会突出安装面，避免和安装平面之间出现间隙导致长期使用后设备松动。另外接线腔的格兰头安装螺纹要做同轴度校验，和接线腔内壁的间隙要均匀，避免格兰头拧紧后出现偏斜，导致电缆密封失效。
