定制立式长Z轴聚合物混凝土三轴铣床

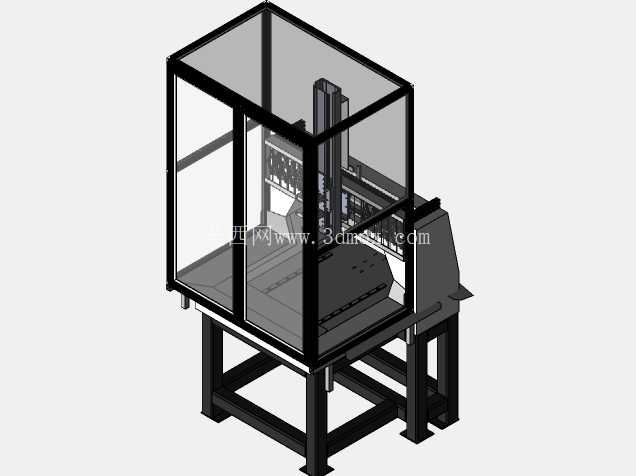

这款定制立式三轴铣床，核心定位是医用金属骨科支撑部件的精密加工场景，针对环氧树脂工装板上的全尺寸人体腿部模型切割需求做了专属结构优化，和通用立式铣床的设计逻辑有明显差异。从结构布局来看，设备采用分体式承载设计，底部是型钢焊接的方管机架，做了整体去应力处理后安装聚合物混凝土床身基座，这种材质的阻尼特性是普通铸铁床身的6-8倍，能有效吸收高速铣削时产生的微幅振动，避免加工骨科植入类支撑部件时出现表面振纹，影响后续的植入适配精度。

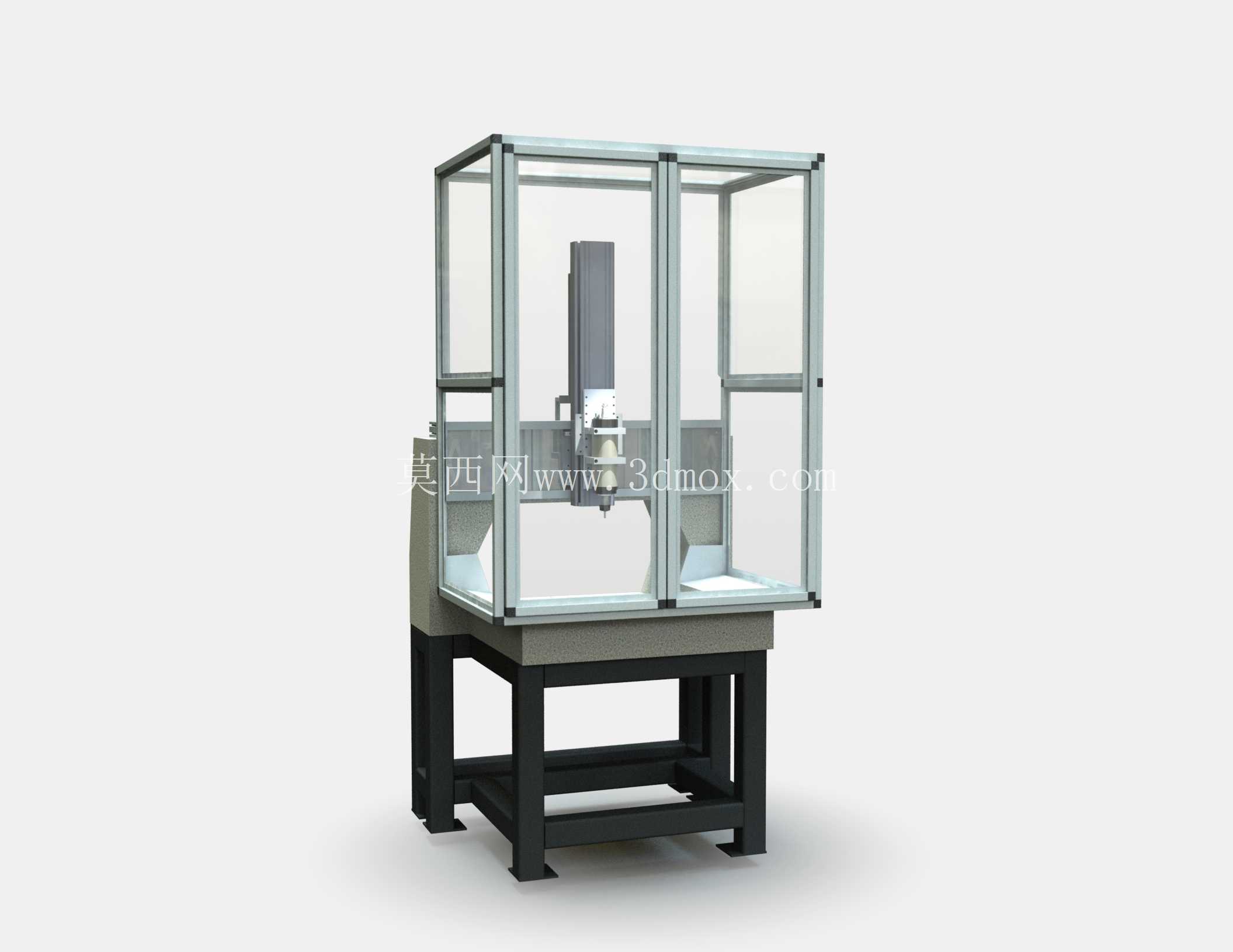

Z轴行程做了加长设计，比同规格通用立式铣床的Z轴有效行程多出420mm，搭配可锁定的旋转轴工装接口，加工时不需要反复拆装工件就能完成腿部模型全轮廓的多角度切割，单工件装夹的加工效率能提升37%左右。外防护采用铝型材框架搭配透明聚碳酸酯板的全封闭结构，防护门做了双开式设计，开门宽度刚好适配最大加工尺寸的环氧树脂工装板上下料，防护板的安装高度避开了操作人员的视线盲区，站在操作位就能全程观察铣头的加工状态，不需要额外加装观察视窗。

安装边界方面，设备整体占地尺寸控制在1800mm×1400mm范围内，底部机架的四个调平脚座支撑点间距为1650mm×1250mm，车间布置时只需要预留周边300mm的维护通道即可，不需要做额外的设备基础，地面承重满足每平方米2吨的普通机加工车间要求就能直接安装就位。电气柜集成在机架后侧的空腔内，和加工区域做了密封隔离，避免铣削产生的环氧树脂粉尘进入电气回路造成接触不良，铣头的进给导轨采用重载线性导轨，搭配滚珠丝杠传动，Z轴的配重采用氮气平衡缸结构，相比传统的配重块结构能减少20%左右的运动惯量，长行程往复运动时的启停冲击更小，加工曲面轮廓时的进给速度更平稳。

主轴采用高速电主轴，转速范围覆盖1000-12000rpm，既可以用硬质合金铣刀做金属骨科支撑件的精加工，也可以换装专用切割片完成环氧树脂工装板上的模型裁切，不需要额外更换主轴单元。旋转轴接口采用标准ER夹头结构，可适配不同规格的工装夹具，装夹基准面和工作台面的平行度出厂校准到0.02mm以内，重复定位精度控制在0.015mm，能满足骨科支撑部件的加工公差要求。工作台采用花岗岩台面，平面度达到00级标准，长期使用不会因为切削液浸泡或者温度变化产生形变，台面上预留了标准T型槽，方便安装不同规格的工件夹具，也可以直接固定环氧树脂工装板。

冷却系统采用微量油雾冷却方式，针对金属加工和环氧树脂加工两种场景做了管路适配，加工金属件时可以切换为切削液喷淋，加工环氧树脂时切换为干式吸尘接口，直接对接车间的中央除尘系统，避免环氧树脂粉尘在加工区域堆积。操作按钮盒布置在防护门的右侧立柱上，高度符合人体工程学设计，操作人员站着就能完成启停、进给调速、主轴转速调整等常用操作，不需要弯腰操作。设备的整体走线全部采用拖链内置布置，外部没有明露的线缆，避免加工过程中切屑或者工装剐蹭线缆造成损坏，维护时只需要打开防护板就能快速排查线路故障。

从设计思路上，这款设备没有追求通用加工能力，所有结构参数都是围绕骨科支撑部件加工、人体腿部模型切割这两个核心场景做的匹配，没有冗余的功能配置，既控制了设备的整体制造成本，也让核心加工性能比通用铣床更适配专属场景，比如加长Z轴就是为了适配全尺寸腿部模型的高度加工需求，聚合物混凝土床身是为了满足精密加工的抗震要求，全封闭防护是为了控制环氧树脂粉尘的扩散，每一处结构设计都对应实际生产中的具体痛点，没有多余的装饰性结构，完全是面向生产场景的实用化设计。
