骨科支架加工专用小型铣床结构设计

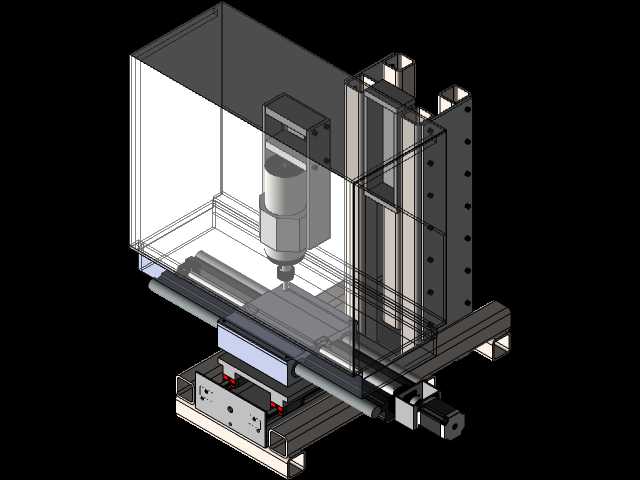

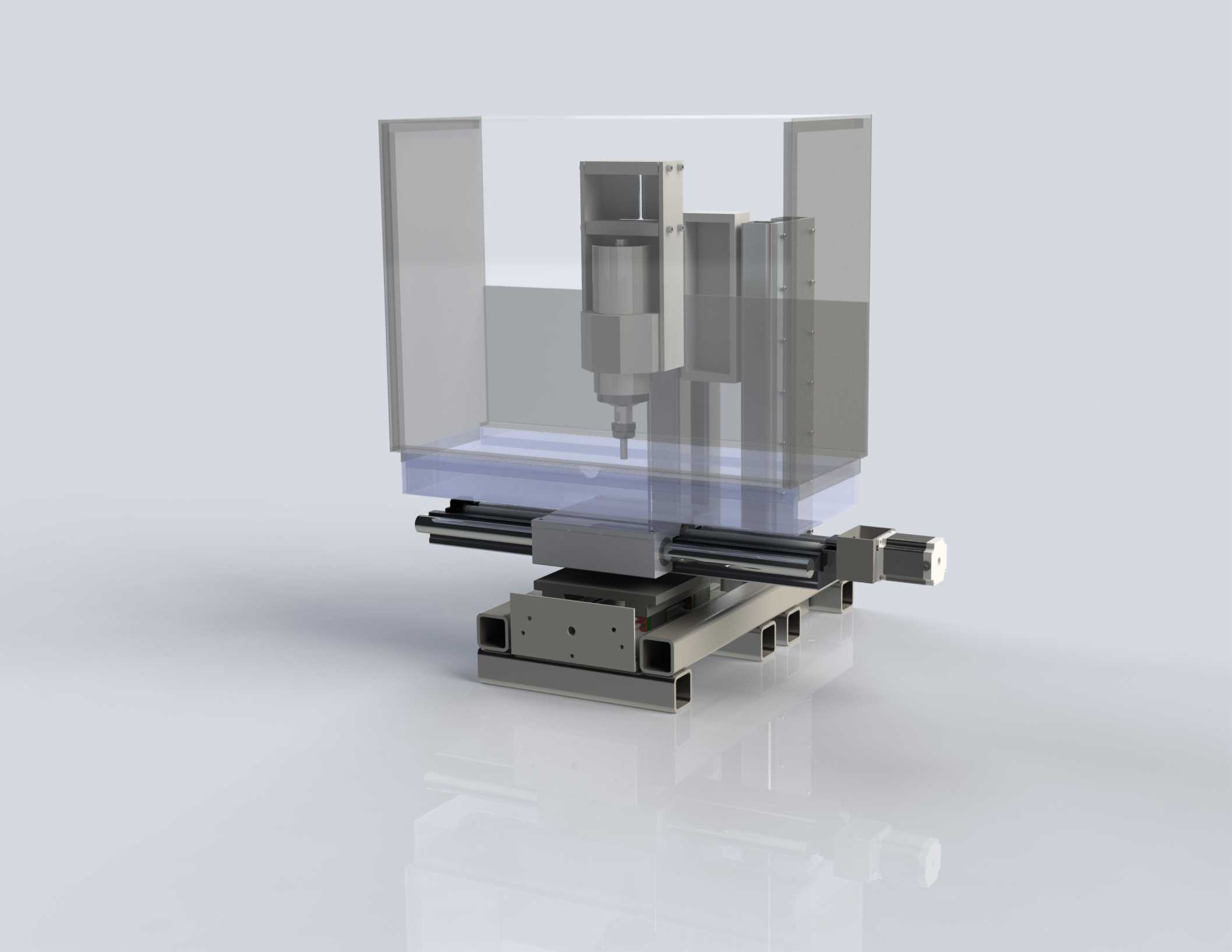

　　这款小型专用铣床的设计初衷，是针对7075铝合金材质骨科支架类小尺寸零件的高效精密切削需求，在骨科植入物配套加工场景中，这类零件普遍尺寸偏小、轮廓复杂度不高但对加工一致性、表面光洁度有明确要求，常规通用铣床要么行程冗余占地过大，要么装夹适配性不足，无法匹配小批量多批次的骨科零件加工节拍。从结构布局来看，设备采用立式主轴布置，主轴单元直接搭载在Z向滑台上，通过线性导轨实现垂直方向的进给运动，这种布局能最大化缩短主轴悬伸长度，提升切削过程中的刚性，针对7075铝合金切削时切削力不大但转速要求较高的特点，主轴选型匹配了高转速低跳动的精密主轴，可满足铝合金铣削时的线速度要求，避免粘刀、积屑瘤影响加工表面质量。X、Y向进给轴采用十字滑台结构，

　　滑台下方通过重型铝型材搭建焊接式底座框架，底座内部预留了排屑空间与电气安装腔体，既保证整体支撑刚性，又能控制设备整体重量，方便在洁净度要求较高的骨科零件加工车间内移位布置。设备的安全防护采用半包围透明防护板设计，左右两侧的防护挡板可沿导轨滑动开合，既能够阻挡铣削过程中飞溅的铝屑与切削液，又不会妨碍操作人员上下料、观察切削状态，相比全封闭防护结构，这种设计更适配小零件频繁换料的加工场景，减少开关防护门的辅助时间。从安装边界来看，设备整体占地尺寸控制在小型加工工位适配范围内，不需要额外做特殊地基处理，放置在标准加厚工业工作台面上即可完成调平固定，进料方向预留了足够的工装装夹空间，可搭配通用精密平口钳或者定制的骨科支架专用夹具，

　　不需要对设备工作台做二次改造即可完成装夹定位。进给系统方面，三个轴向均采用滚珠丝杠搭配伺服电机驱动，重复定位精度可满足小尺寸零件的公差要求，针对7075铝合金小余量切削的工况，进给速度可在较大范围内调整，既能满足粗铣时的大进给快速去除余量需求，也能适配精铣时的低速平稳进给，保证加工后零件的尺寸稳定性。设计过程中特意简化了不必要的结构冗余，没有配置通用铣床上常见的复杂刀库、多工位转台等部件，所有结构都围绕小尺寸铝合金零件的平面铣削、轮廓铣削、钻孔攻丝等常规工序做适配，设备的维护点都布置在易操作的外侧位置，日常的导轨润滑、丝杠防尘罩清理、主轴点检都不需要拆解设备主体结构，可大幅降低日常维护的时间成本。在排屑设计上，

　　工作台下方设置了倾斜的导屑板，铣削产生的铝屑可顺着导屑板滑落到设备前端的集屑抽屉内，清理时只需要抽出集屑抽屉即可完成铝屑回收，不会出现铝屑堆积在导轨、丝杠缝隙内影响运动精度的问题。切削液系统采用小型内置水箱，喷嘴位置可灵活调整，能够直接对准切削区域，既可以降低切削区域温度，也能起到冲排铝屑的作用，水箱容积匹配小零件加工的切削液消耗速度，不需要频繁补液。整体结构的重心经过优化，Z向滑台运动到最高位置时整体重心依然落在底座支撑范围内，高速进给过程中不会出现明显的振动，可保证加工过程的稳定性，针对骨科支架类零件薄壁、易变形的特点，设备的主轴跳动控制在微米级，可采用小切深快进给的切削策略，减少切削力对零件变形的影响，保证加工后零件的形位公差符合医用零件的加工要求。
