外圆车削加工用车削刀具结构设计

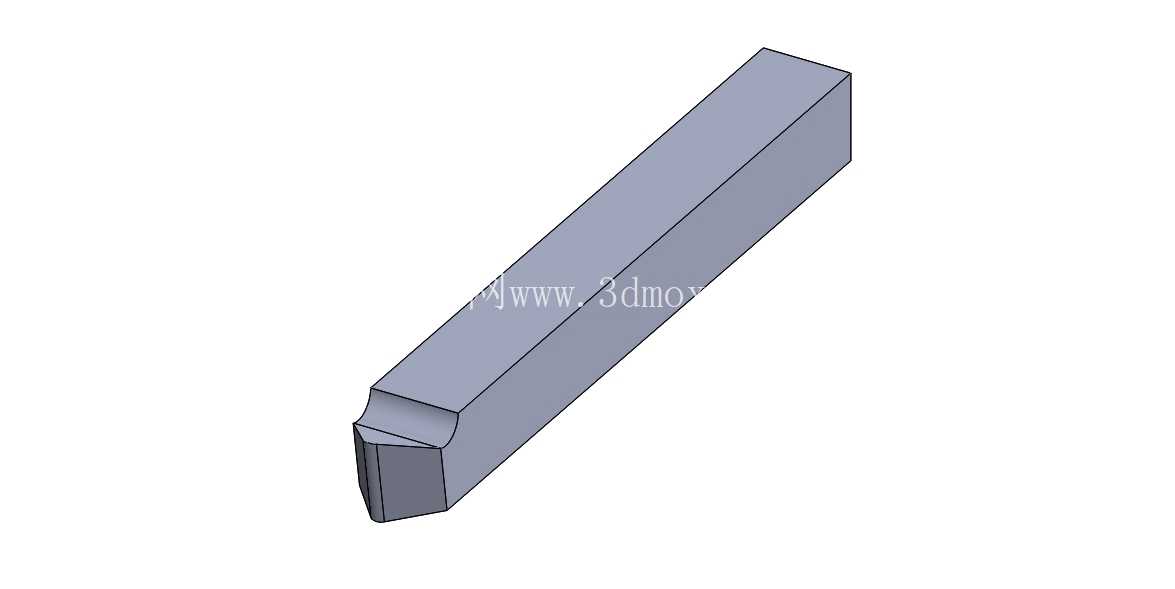

　　这款车削刀具主要适配普通卧式车床、数控车床的外圆通用切削工序，针对回转类零件的外表面连续切削场景做了结构优化，在轴类零件、盘套类零件的粗车、半精车工序中都能适配，日常加工45号钢、调质合金钢、有色金属棒料时都能保持稳定的切削状态。从结构设计来看，刀体采用整体长方体构型，截面为标准正方形，适配市面上绝大多数车床的四方刀架安装槽，安装时不需要额外加装过渡垫块，直接通过刀架螺栓压紧即可完成装夹，装夹后刀尖高度与车床主轴中心高的匹配公差控制在0.1mm以内，减少了安装时的垫片调整工作量。

　　刀头部分做了针对性的切削角度设计，主偏角适配通用外圆车削的走刀方向，副偏角预留了足够的排屑空间，避免连续切削时切屑缠绕在刀杆或工件表面，刀尖处做了微小的倒棱处理，在保证切削锋利度的同时提升刀尖抗冲击能力，应对断续切削工况时能减少崩刀概率。刀杆部分的长径比经过合理匹配，既保证了足够的装夹深度，避免切削过程中出现刀杆颤振影响加工表面粗糙度，又不会因为刀杆过长导致伸出量过大影响刚性，常规安装时刀杆伸出刀架的长度控制在刀杆截面高度的1.5倍以内，就能满足常规切削参数下的刚性要求。

　　从实际使用场景来看，这款刀具可以完成回转零件外圆柱面、端面、外倒角的连续切削作业，在批量零件加工时，刀具的切削刃磨损均匀，不需要频繁停机换刀调整，能有效提升单机加工效率。设计过程中充分考虑了通用加工场景的适配性，没有做特殊的非标结构，不管是普通车床的手动走刀加工，还是数控车床的自动走刀编程加工，都能直接匹配使用，不需要对刀架或加工程序做额外修改。刀体的整体平直度控制严格，安装时刀杆侧面与刀架安装槽的贴合面间隙小于0.02mm，压紧后不会出现刀体偏移，保证切削过程中刀尖位置的稳定性，减少加工过程中的尺寸漂移。

　　切削刃部分的结构设计兼顾了排屑与散热，切削时产生的切屑会沿着刀头前刀面的角度自然排出，不会刮伤已加工表面，同时刀体的整体材质导热性均匀，连续切削时的热量能顺着刀体快速传递到刀架部位，避免刀尖局部温度过高导致刀具快速磨损。在加工长轴类零件时，这款刀具的切削阻力分布均匀，不会因为径向切削力过大导致工件出现让刀变形，能有效保证长轴加工的圆柱度公差。针对日常加工中常见的走刀行程，刀头的切削刃长度预留了足够的磨损余量，单次刃磨后可以完成较长时间的连续切削，减少了刀具刃磨的频次。安装边界上，刀杆的截面尺寸符合通用车床刀架的装夹范围，不管是小型仪表车床还是中型普通车床的刀架，都能稳定装夹，不需要定制非标压块。刀头与刀杆的过渡部分做了平滑的应力分散结构，避免切削力集中在过渡位置导致刀体断裂，在大切深粗加工工况下，这个结构能有效提升刀体的整体抗扭强度，应对大余量切削时的冲击载荷。
