定制立式聚合物混凝土三轴磨削加工设备

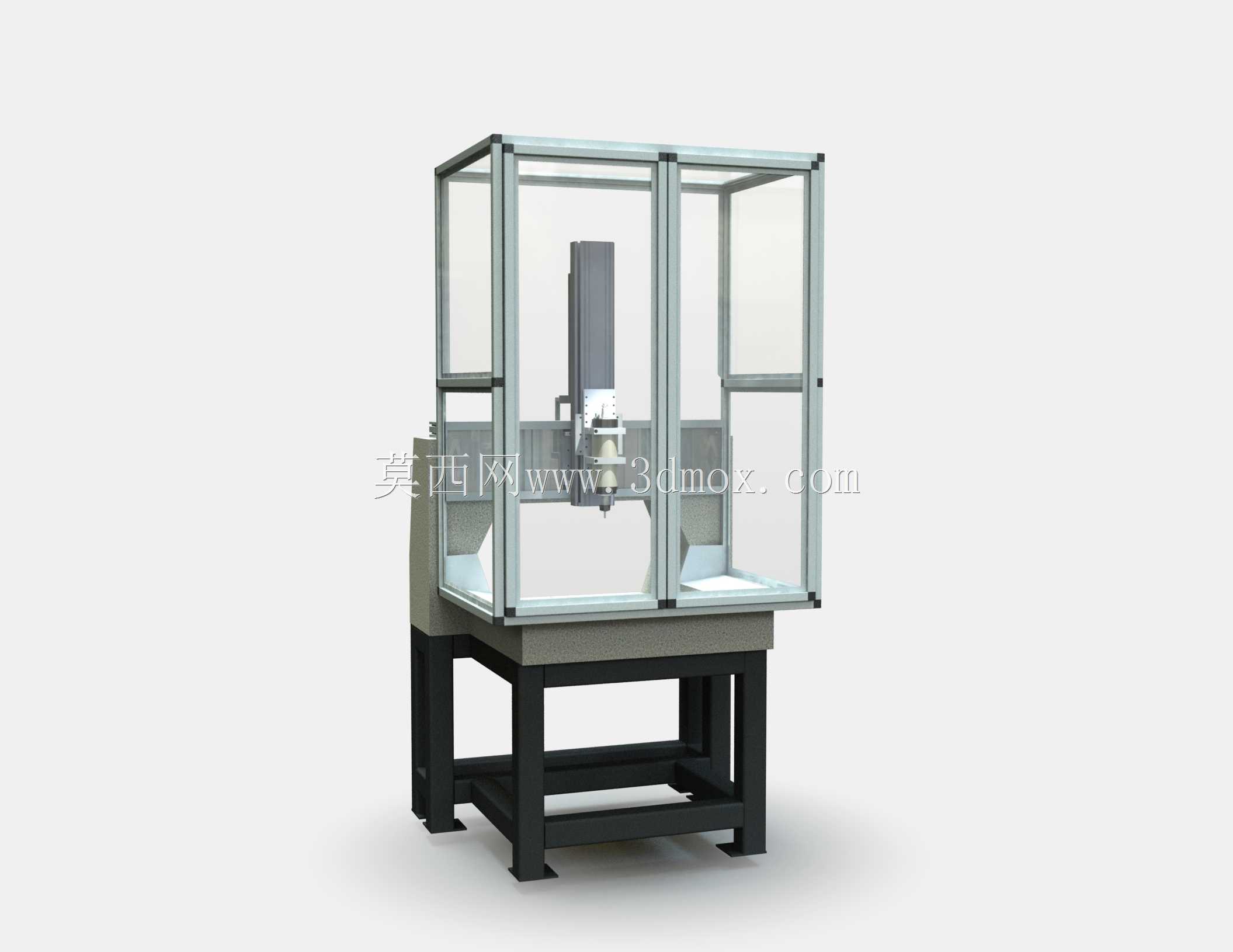

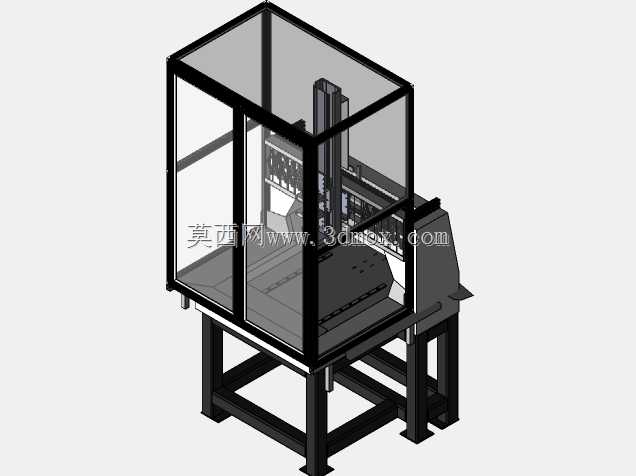

这款定制立式磨削设备的核心应用场景，聚焦在医用金属矫形支撑部件的批量加工，以及环氧树脂模板上的人体腿部模型全尺寸切割工序，是面向医疗辅具生产场景开发的专用加工装备。从结构设计逻辑来看，设备采用长行程Z轴搭配旋转主轴的组合构型，区别于常规平面磨床的固定轴布局，旋转轴可带动加工头完成多角度偏转，配合Z轴的大行程进给，能够覆盖腿部模型这类变曲率、大纵深的异形曲面加工需求，避免常规三轴设备加工异形件时需要多次装夹找正的问题，有效降低装夹带来的形位公差累积。设备的防护结构采用铝型材框架搭配透明防护板的封闭式设计，加工区域完全被防护舱覆盖，能够阻挡磨削过程中产生的碎屑、切削液飞溅，同时透明板材可让操作人员实时观察加工状态，防护舱的开门位置设置在操作侧，开合行程不超出设备主体安装边界，适配车间窄工位的布局需求。底部的支撑机架采用型钢焊接框架结构，经过时效处理消除焊接内应力，机架底部设置可调水平的支撑脚，可在不平整的车间地面完成调平，保证设备运行时的整体刚性，减少磨削震颤对加工表面质量的影响。从安装边界来看，设备整体占地尺寸适配常规中小型机加工工位，不需要额外做特殊的地基预埋，机架的重心经过优化设计，满载运行时的重心偏移量控制在机架支撑面范围内，不需要额外加装地脚固定即可满足运行稳定性要求。设备的加工工位设置在防护舱内部的工作台面上，工作台采用高刚度铸铁材质，表面预留T型槽用于装夹工装夹具，可适配环氧树脂模板、金属坯料等不同材质工件的装夹需求。在功能实现上，长Z轴的进给行程覆盖从工作台面到主轴最高位置的全加工区间，旋转轴的转动角度范围可满足人体腿部模型从大腿到脚踝的全轮廓曲面走刀需求，加工过程中主轴转速可根据不同加工材质做适配调整，加工金属矫形部件时采用低转速大进给参数保证切削效率，加工环氧树脂模板时采用高转速低进给参数保证切面的光滑度，减少后续打磨工序的工作量。设备的电气控制元件全部集成在机架侧方的电气仓内，布线沿机架内部型材槽走线，外部无裸露线缆，既避免加工碎屑损坏线缆，也能缩减设备的整体外廓尺寸，不会额外占用车间通道空间。
