剪式车载应急起重支撑装置结构设计

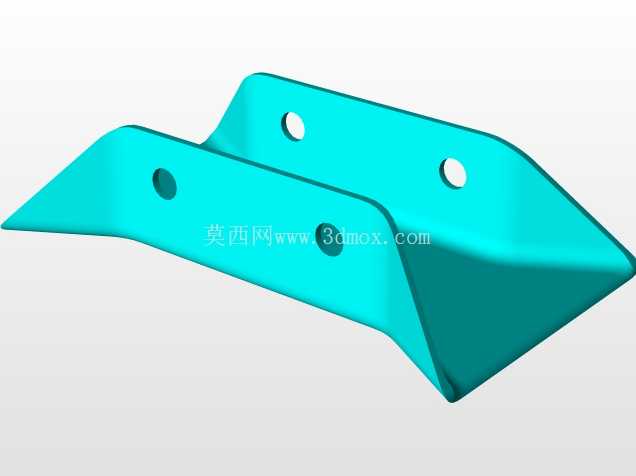

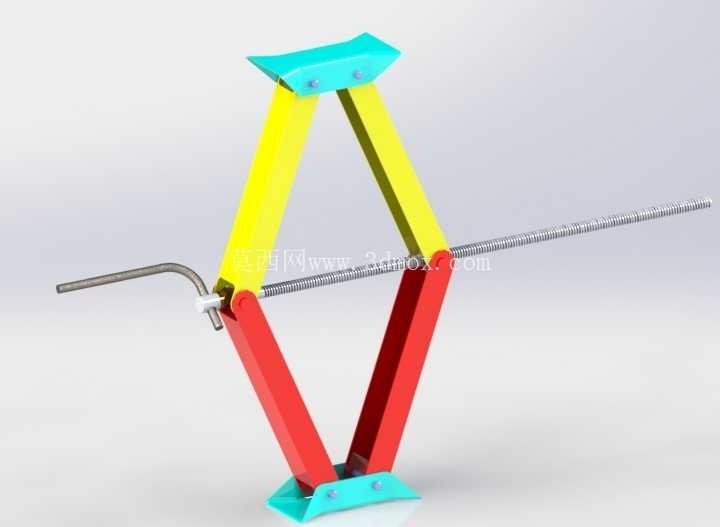

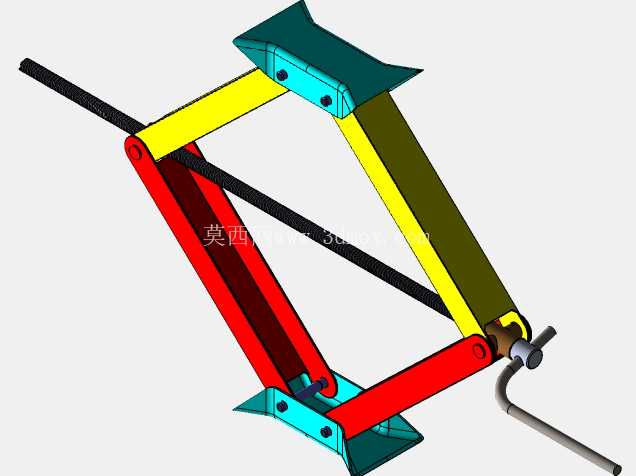

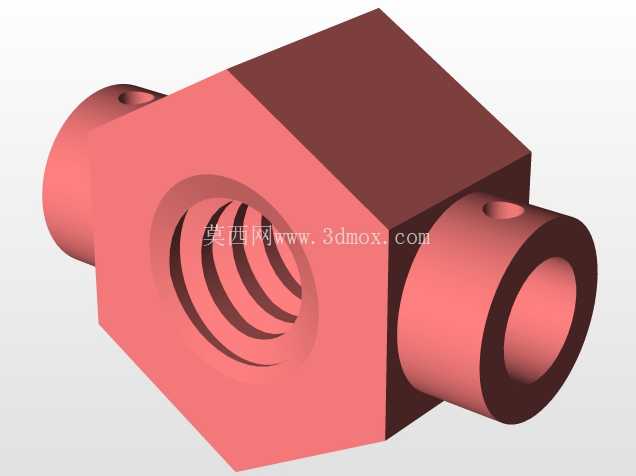

　　在乘用车日常维保、道路应急换胎场景中，剪式千斤顶是普及率最高的便携式起重支撑设备，区别于液压千斤顶的油路密封结构，这类纯机械传动的剪式支撑装置无需担心长期存放后的密封件老化、液压油泄漏问题，随车放置三到五年仍能保持可靠的操作性能，是家用轿车、小型SUV出厂时标配的随车应急工具核心组成部分。从结构设计逻辑来看，这套剪式起重装置采用对称双组剪臂铰接布局，上下两端分别设置带防滑齿纹的支撑托面与底座，托面弧度匹配乘用车底盘侧边的顶升加强筋位置，避免顶升过程中出现滑脱、刮蹭底盘钣金的问题；底座采用加宽平板结构，在硬化路面使用时可分散承压应力，若在松软非铺装路面应急使用，只需垫入硬质木板即可扩大接地面积，防止顶升过程中底座下陷引发安全风险。传动部分采用梯形丝杠副贯穿两组剪臂的中部铰接点，通过端部的弯折摇柄输入扭矩，带动丝杠旋转从而拉动两组剪臂收拢或张开，实现顶升高度的线性调节，梯形丝杠具备可靠的自锁特性，当摇柄停止输入扭矩时，剪臂的受力会反向作用在丝杠牙型上形成锁止，不会出现负载状态下自动回缩的问题，这也是这类纯机械千斤顶相比液压款的核心安全优势，无需额外设置机械锁止销即可在任意顶升高度保持稳定支撑。

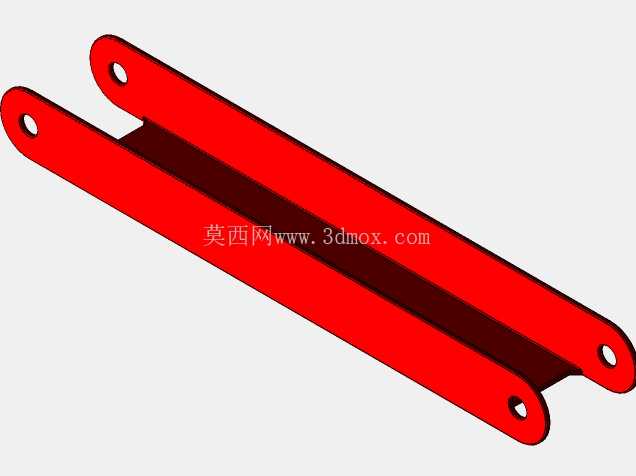

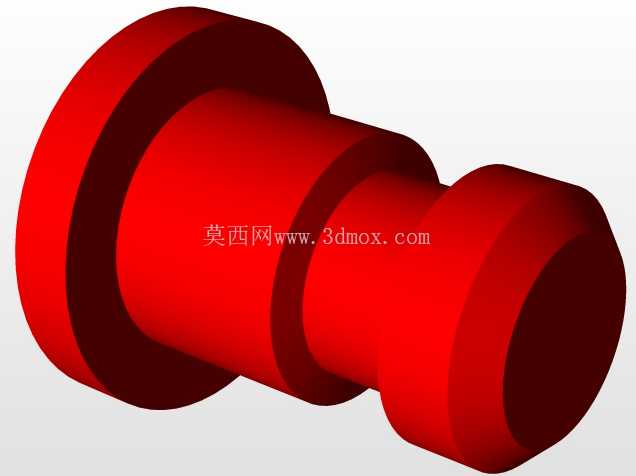

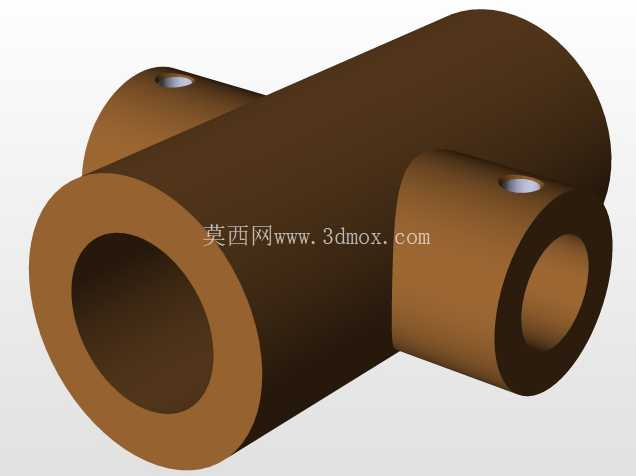

　　从建模细节来看，剪臂采用等截面型钢折弯成型的设计思路，上下铰接点均采用销轴加防脱卡簧的连接结构，既保证铰接转动的顺畅度，也能避免反复伸缩过程中销轴脱出；丝杠端部的摇柄连接位设计为四方轴配合通孔销结构，摇柄可绕连接点小幅摆动，在空间受限的车底侧边操作时，可调整摇柄转动角度避开轮辋、车身侧裙的干涉，无需额外预留过大的操作空间。在实际使用的尺寸边界上，这类剪式千斤顶的最低收纳高度通常控制在100mm到120mm之间，可顺利伸入多数家用轿车底盘下方的顶升点位，最大顶升高度普遍在350mm到400mm区间，足够将车辆轮胎抬升至完全脱离地面50mm到80mm的安全换胎高度，完全满足小型乘用车的轮胎更换、底盘简易检查的顶升需求。

　　设计过程中需要重点校核剪臂的抗弯截面模量，在额定1.5吨到2吨的负载工况下，剪臂的最大弯曲应力需控制在材料屈服强度的三分之一以内，避免长期负载出现塑性变形；同时丝杠的中径选型需匹配额定负载下的轴向推力，保证梯形螺纹的牙面接触应力处于许用范围内，防止重载下螺纹滑牙失效。铰接点的销轴与衬套间隙需控制在0.1mm到0.2mm之间，间隙过大会导致顶升过程中出现明显的晃动量，间隙过小则会在户外积尘、沾附泥沙后出现转动卡滞的问题。上下支撑面的防滑结构采用冲压成型的凸起齿纹，无需额外粘贴橡胶垫即可保证与底盘顶升点、地面的摩擦力，同时橡胶垫在长期存放中容易出现老化粘黏的问题，纯金属防滑结构更适配随车工具长期存放的使用场景。

　　这套剪式顶升结构除了车载应急场景外，也可调整尺寸参数后用于小型设备安装的水平调平、轻型构件的临时支撑，核心的剪臂加丝杠传动结构具备极强的衍生适配性，只需调整剪臂长度、丝杠直径即可适配不同的负载与顶升行程需求，是纯机械起重支撑结构中可靠性、成本、便携性三者平衡度最优的结构方案之一。建模过程中需重点还原各铰接点的运动配合关系，验证全行程范围内剪臂无运动干涉，丝杠的行程余量需在最高顶升位保留两到三圈的螺纹啮合长度，在最低收纳位避免丝杠端部顶触剪臂结构，保证整个伸缩行程的动作顺畅。
