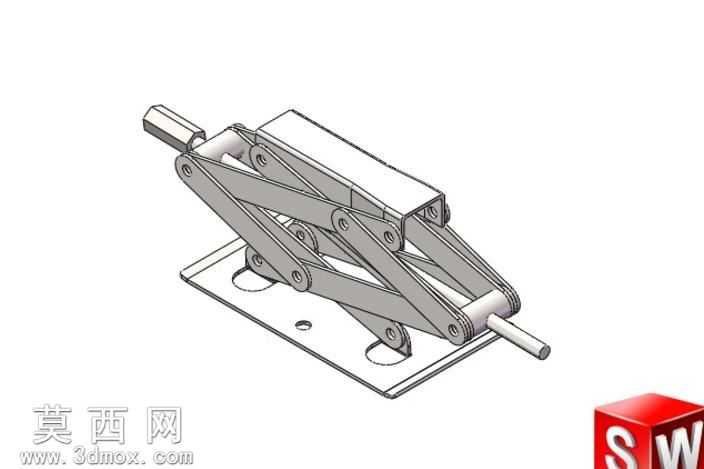

剪式车载千斤顶机械结构三维模型

本模型为剪式车载千斤顶的完整三维结构模型，采用SolidWorks软件进行全参数化建模，建模过程严格遵循机械设计的尺寸规范与装配逻辑，完整还原了剪式千斤顶的所有组成部件与运动配合关系。模型包含底座、多层交叉铰接剪臂、顶部承托座、传动丝杆、摇柄连接端等核心结构，所有铰接孔位、销轴配合、丝杆螺纹传动结构均按照实际产品的加工精度进行建模，各部件之间的装配约束完全符合真实机械的运动逻辑，可直接用于运动仿真演示。在建模过程中，首先确定底座的安装基准面，绘制底座的安装孔位与支撑轮廓，保证底座放置的稳定性；随后逐层构建交叉剪臂结构，每一层剪臂的铰接点位置均经过力学合理性排布，确保剪臂收拢时体积紧凑、伸展时支撑行程充足，剪臂之间的销轴配合采用同轴心约束，预留了合理的转动间隙，避免运动干涉。传动丝杆部分采用真实的梯形螺纹建模，与剪臂端部的螺母座形成螺旋传动配合，转动丝杆时可带动两侧剪臂同步收拢或伸展，实现升降功能，丝杆端部的摇柄连接位设计为方形轴结构，匹配通用的车载摇柄，还原真实的使用场景。材质渲染方面，对不同部件赋予了对应的材质属性：底座与剪臂结构赋予冷轧钢材质，调整金属粗糙度与反光度，呈现五金冲压件的哑光金属质感；传动丝杆赋予调质钢材质，突出螺纹表面的加工光洁度；铰接销轴赋予标准件的镀锌金属质感，整体渲染效果贴近真实产品的外观表现。模型的结构设计充分考虑了车载千斤顶的使用需求，收拢状态下整体厚度较薄，可放置于汽车后备箱的储物槽内，伸展后可达到乘用车换胎所需的支撑高度，顶部承托座设计有防滑凹槽，可与汽车底盘的支撑点位贴合，避免支撑时打滑。整个模型的建模逻辑清晰，特征树规整，所有特征均保留参数化编辑属性，可根据不同的承重需求调整剪臂厚度、丝杆直径、整体行程等参数，也可直接用于工程图纸导出、运动仿真分析、产品展示动画制作等场景，完整呈现了剪式起重机构的机械原理与结构特点。
