直径10mm标准直柄麻花钻结构设计

　　这款直径10mm的直柄麻花钻，是金属切削加工场景里应用频次极高的孔加工刀具，日常覆盖普通碳钢、有色金属、非金属板材等多种材质的钻孔作业，不管是普通台钻、手持电钻还是数控钻床的装夹工位都能适配，是机加工车间、五金维修、钣金加工场景里的常备消耗类刀具。从结构设计来看，整体采用经典的麻花钻螺旋槽构型，直柄段的直径与工作段保持一致，装夹时可直接适配通用钻夹头，不需要额外配置变径套，装夹便捷性更强，直柄段的长度设计预留了足够的夹头装夹余量，常规钻夹头的装夹深度在15-20mm区间时，就能保证高速旋转下的夹持稳定性，不会出现打滑、摆偏的问题。

　　工作段的螺旋槽采用等导程设计，螺旋角选取通用加工的常规角度，既可以保证钻削过程中切屑能够顺着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔径刮花、钻头崩刃的问题，同时也能兼顾钻头芯部的结构强度，不会因为螺旋槽过深导致芯厚不足，在进给量稍大的工况下出现钻头折断的情况。钻尖部分采用标准的顶角设计，横刃经过合理的修磨构型，钻孔切入时的定心性能更好，不需要提前打中心孔就能直接在平整工件表面定位钻孔，减少了前置工序的工作量。两个主切削刃对称分布，刃口角度经过优化，钻削时的切削阻力分布均匀，高速旋转时的动平衡表现更好，加工出的孔径圆度、直线度都能满足常规加工的精度要求，不会出现孔位偏斜、孔径超差的问题。

　　从尺寸边界来看，钻头整体的工作段长度匹配10mm直径的常规钻孔深度需求，能够满足多数薄板、型材、中小型零件上10mm孔径的加工要求，不需要额外定制加长刀具。在实际使用场景中，这款钻头可以适配不同的切削参数，针对普通A3钢材质加工时，配合合适的切削液，采用常规的转速和进给量，就能获得稳定的加工质量，刀具磨损速度也处于合理区间；针对铝、铜等软质有色金属加工时，适当提高转速、调整进给量，就能获得更光滑的孔壁质量，减少积屑瘤的产生；针对亚克力、PVC等非金属材料加工时，调整刃口的锋利度参数，也能避免材料出现崩边、融化粘刀的问题。

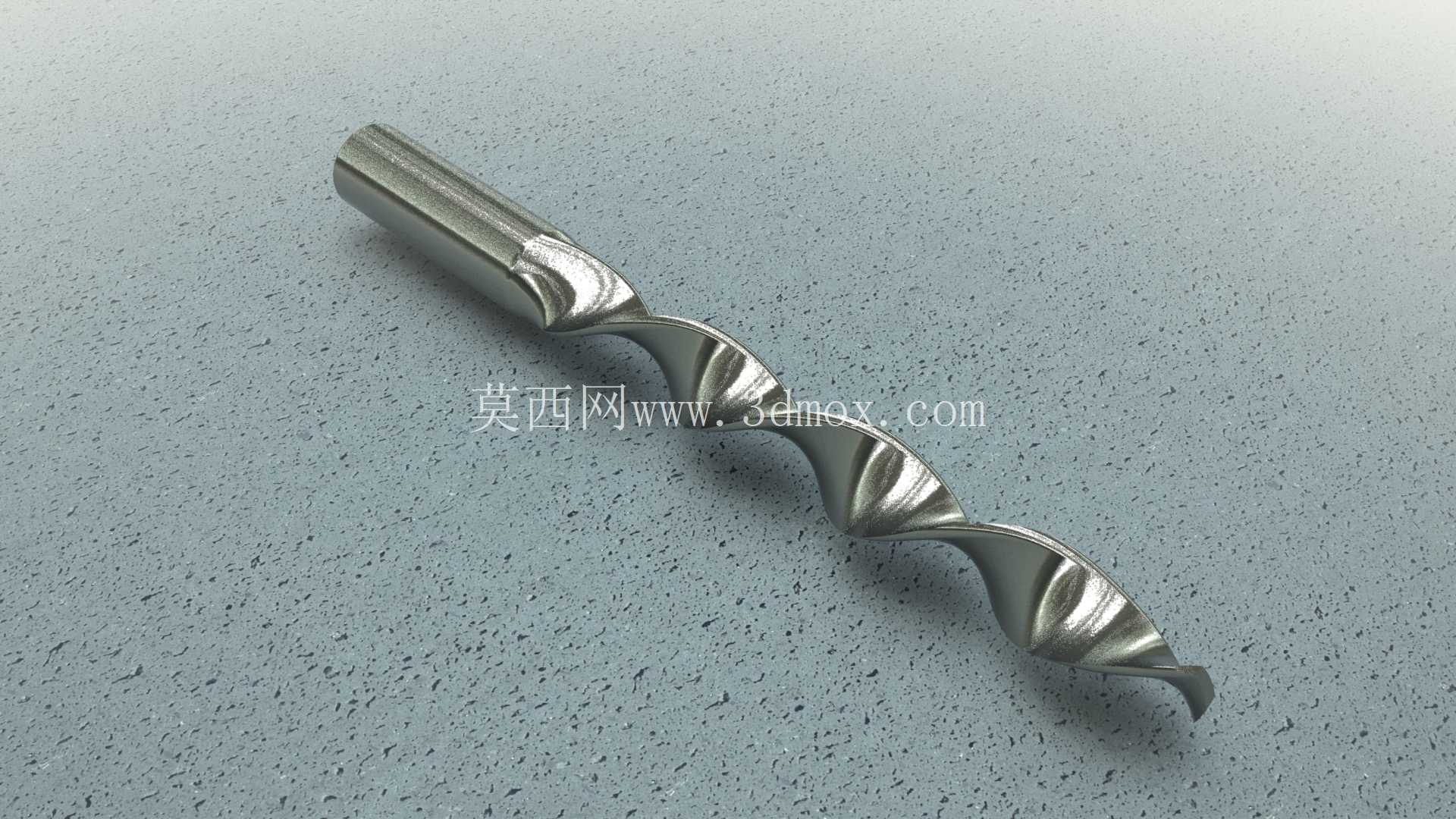

　　从建模逻辑来看，整个模型的构建完全遵循实际刀具的生产工艺，先通过回转特征构建钻头的基础坯体，再通过螺旋扫掠切除出螺旋槽结构，之后对钻尖部分的切削刃、横刃、后刀面进行精准的特征切除，还原真实刀具的各个结构细节，每个结构的尺寸比例都和实物保持一致，既可以用于刀具类的教学演示、结构认知，也可以用于钻削加工的工艺仿真、装配模拟场景，帮助设计人员更直观地了解钻孔工序的刀具干涉情况，提前预判加工过程中可能出现的碰撞、排屑空间不足等问题。在装配适配性上，直柄的尺寸公差符合通用钻夹头的装夹标准，和市面上绝大多数的手持电钻、台钻、加工中心钻夹头都能实现无间隙配合，不需要额外加工适配结构，装夹后钻头的径向跳动量可以控制在常规加工允许的范围内，保证钻孔的位置精度。日常使用中，这款钻头的维护也比较便捷，当切削刃出现磨损后，可以通过普通的钻头研磨机对钻尖进行修磨，恢复切削性能，不需要复杂的专用修磨设备，适合车间现场的快速维护需求，降低刀具的使用成本。
