机加工固定用台式虎钳结构设计

在常规金工实训、小型机加工工位以及设备维修作业场景中，台式虎钳是工位上不可或缺的基础夹持工装，其核心作用是为锯切、锉削、钻孔、攻丝、打磨等手动或半机动加工工序提供稳定的工件定位基准，避免加工过程中工件出现位移、颤动，进而保障加工精度与操作安全。这类虎钳通常采用铸铁材质打造主体基座与活动钳身，依靠丝杠传动实现钳口的开合调节，整体结构刚性充足，能够承受常规手动加工带来的径向与轴向作用力，不会因持续受力出现钳身变形或传动卡滞。

从结构设计逻辑来看，固定钳身与基座为一体化铸造结构，底部设置的安装孔位可直接通过螺栓锁紧在工作台台面，安装边界需匹配常规钳工工作台的台面厚度，通常预留的安装孔间距适配12-16mm的紧固螺栓，安装完成后钳身上平面需与工作台面保持平行，误差控制在0.1mm/m以内，避免因安装倾斜导致工件装夹后基准面偏移。活动钳身与固定钳身通过导轨结构配合，导轨面采用磨削加工，配合间隙控制在0.02-0.05mm之间，既保证活动钳身滑动顺畅，又不会出现晃动间隙，保障夹持精度。钳口部位采用可拆卸的淬硬钢钳口板，表面加工有交叉网纹，增大夹持摩擦力，同时钳口板磨损后可直接更换，无需整体替换钳身，降低长期使用的维护成本。

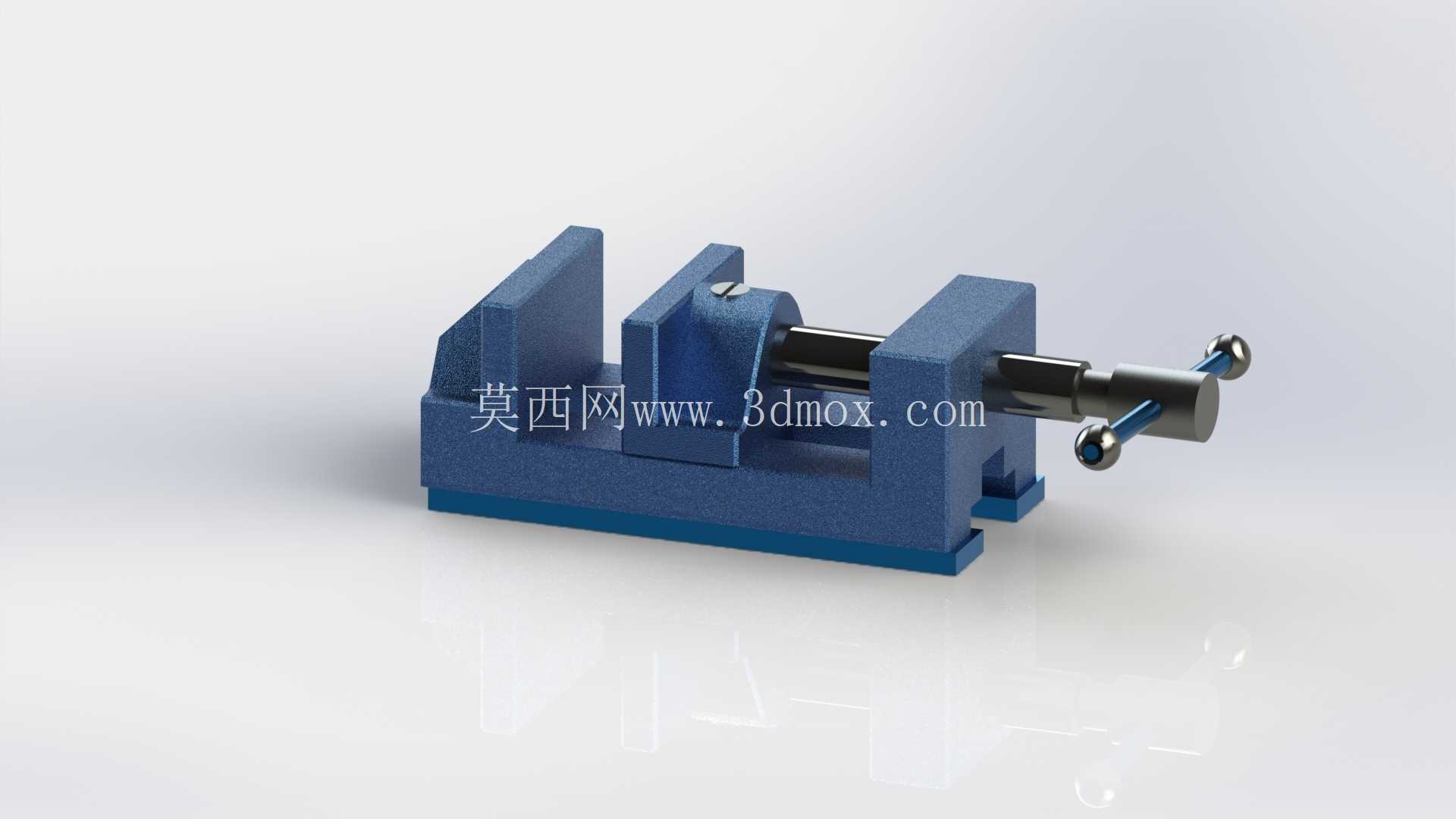

丝杠传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的传动效率更高、承载能力更强，且具备一定的自锁性能，当夹持工件后丝杠不会因加工振动出现自行回退，保障装夹可靠性。丝杠末端设置的摇臂结构采用球头手柄，操作时可通过转动摇臂带动丝杠旋转，驱动活动钳身沿导轨平移，实现钳口的开合调节，最大开口距离通常适配100-150mm宽度的工件，可覆盖绝大多数小型零件的加工装夹需求。钳身底部的蓝色涂装部分为防锈漆层，既可以隔绝加工过程中的切削液、水渍对铸铁基体的锈蚀，也能在视觉上快速区分钳身的安装基准面，方便安装时快速找平。

在实际应用场景中，这类虎钳不仅承担钳工手动加工的装夹任务，也可作为小型钻床、轻型铣床的配套工装使用，只需将虎钳通过压板固定在机床工作台上，找正钳口与机床进给方向的平行度后，即可实现小型零件的机加工装夹。设计过程中需重点考量钳身的受力分布，固定钳身与丝杠配合的螺母座部位为主要受力点，铸造时需保证该部位的壁厚均匀，避免出现铸造缺陷导致受力断裂；活动钳身与导轨配合的部位需设置储油槽，定期加注润滑脂即可减少滑动磨损，延长设备使用寿命。钳口的平行度是核心精度指标，出厂时需保证钳口闭合后上下间隙差不超过0.03mm，确保装夹工件时受力均匀，不会出现工件翘起、夹偏的问题。针对不同的加工需求，还可更换不同类型的钳口板，比如加装软钳口可夹持表面精度要求高的有色金属零件，避免夹伤工件表面；加装V型钳口则可稳定夹持轴类、圆管类零件，防止装夹时工件转动。

从安装尺寸边界来看，这类虎钳的整体长度通常在280-320mm之间，钳身宽度在120-150mm之间，闭合状态下整体高度在100-120mm之间，安装时需在工作台对应位置预留不小于350mm×200mm的安装平面，同时预留足够的摇臂操作空间，避免摇臂转动时与工作台周边的工具架、挡板发生干涉。日常使用过程中，需定期清理导轨面与丝杠上的铁屑、油污，避免杂质进入传动副造成磨损加快，每次使用完毕后需将钳口合拢，在丝杠表面涂抹防锈油，避免长期闲置出现锈蚀。在进行重载加工比如强力锉削、钻孔时，需确认工件装夹牢固，必要时可在钳身下方加装辅助支撑，避免受力过大导致虎钳移位。
