可3D打印折叠式R1至R10半径规结构

　　这款折叠式半径测量规采用多片叠层铰接结构，覆盖R1至R10共10个常用圆角半径检测规格，主要面向机加工现场快速核验、手工修配倒角校验、3D打印制件后处理圆角检测、模型制作过程中的曲面轮廓核对等场景，相比传统一体式半径样板，折叠收纳的结构能有效避免零散测片丢失，整体收拢后体积小巧，可直接放入工装口袋随取随用。从结构设计逻辑来看，每一片测片的工作端都加工有对应半径的标准圆弧轮廓，检测时只需将测片圆弧端贴合被测圆角，观察两者贴合面的漏光情况即可快速判断圆角尺寸是否符合要求，测片表面蚀刻有清晰的半径数值标识，现场使用时无需额外对照规格表即可快速选片，识别效率远高于无标识的零散样板。

　　铰接部位采用双螺钉锁紧结构，两端的铰接轴分别负责测片的展开定位与整体握持，使用时可根据需要单独翻开对应规格的测片，其余测片收拢在握持柄内部不会干扰检测操作，铰接处的阻尼设计经过适配，既可以保证测片翻开后不会随意晃动，又能在调整角度时轻松扳动，不会出现过松打滑或者过紧难以掰开的问题。从安装与装配边界来看，整套半径规的装配仅需2颗M5×20内六角螺钉作为铰接轴，搭配4个M5平垫以及2个M5锁紧螺母完成紧固，所有紧固件均为标准五金件，无需定制特殊连接件，3D打印制作时只需打印所有测片与握持柄零件，清理支撑后即可完成组装，打印过程中测片的圆弧轮廓无需额外后处理，只要保证打印精度在0.1mm层厚即可满足日常检测的精度要求。

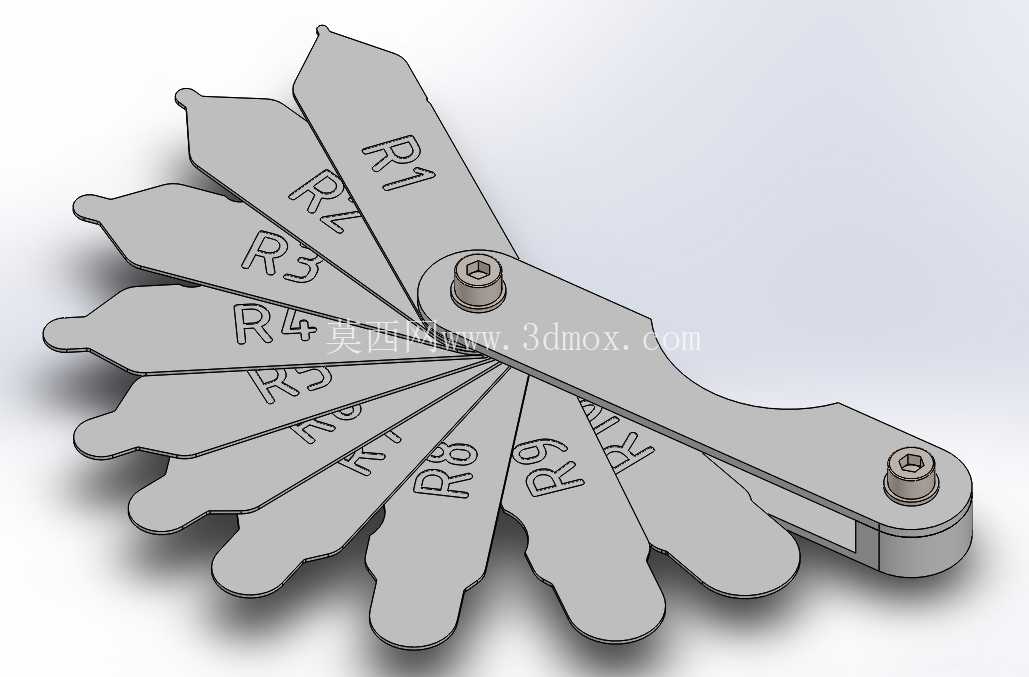

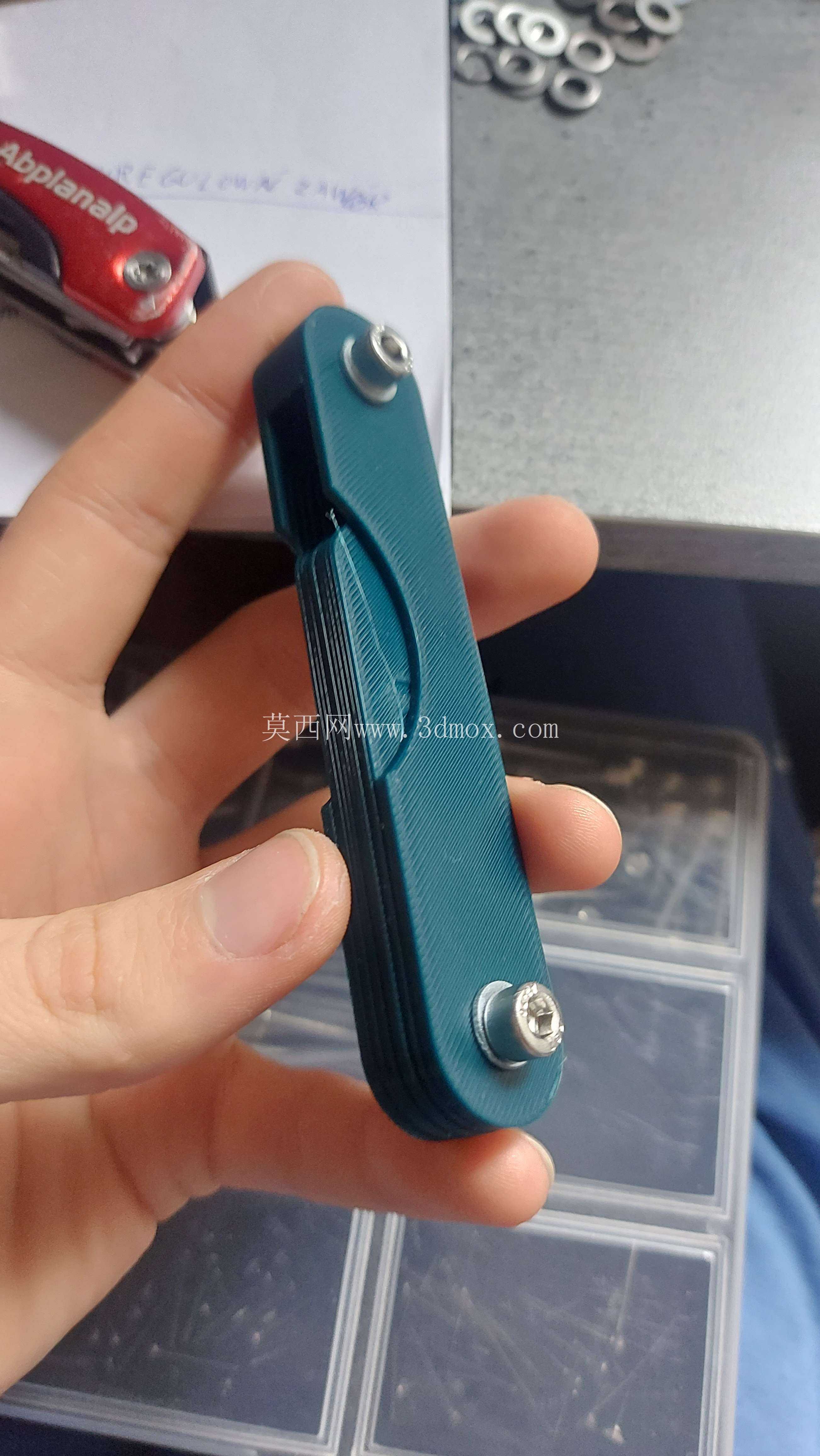

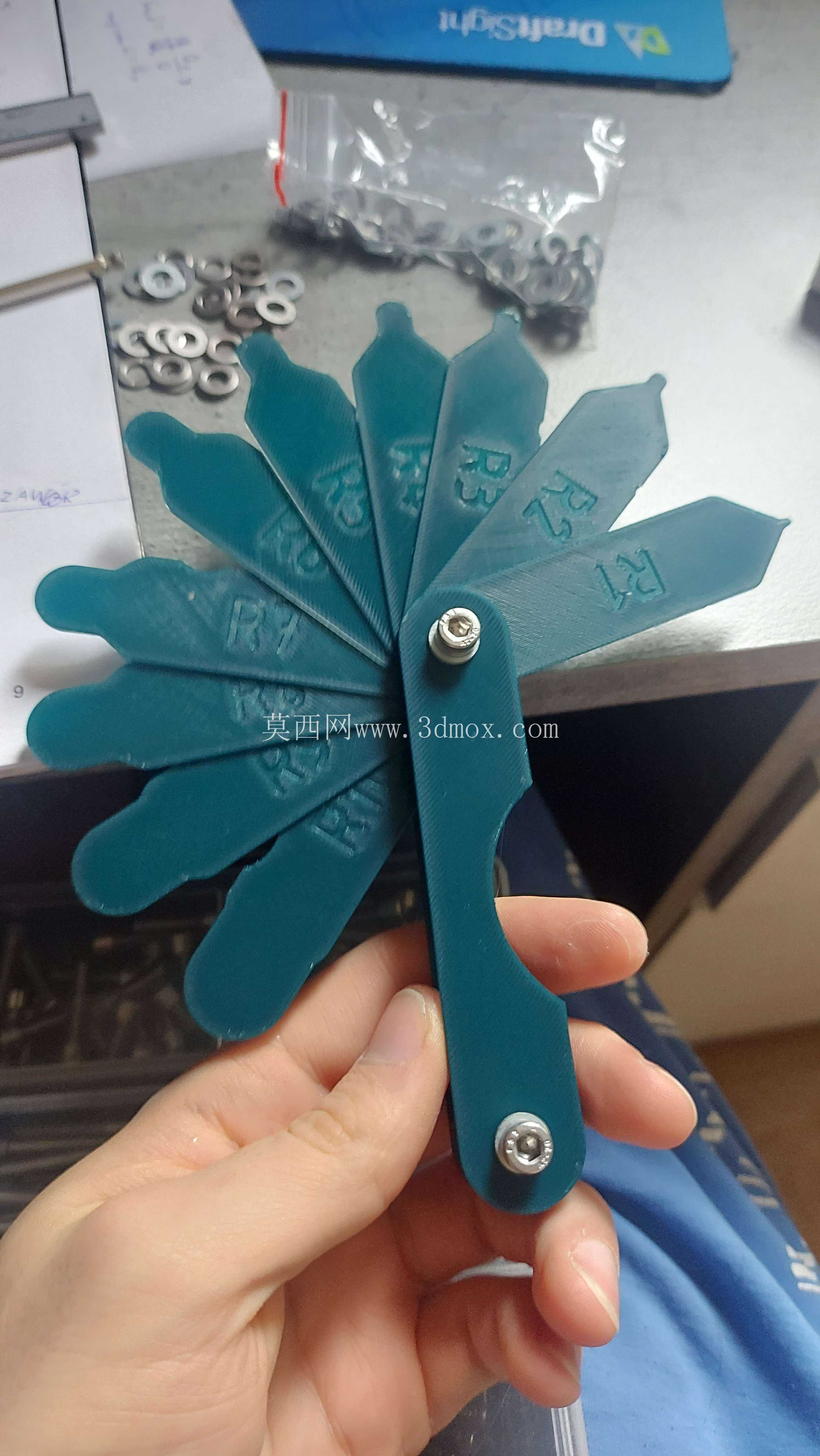

　　实际应用中，这类自制半径规尤其适合DIY加工、小批量试制场景下的快速检测，不需要采购成套商用半径样板，通过桌面级3D打印设备即可快速制作完成，测片的厚度设计为均匀薄片结构，检测时可以深入狭窄的型腔内部检测内圆角，也可以贴合外圆弧面检测外圆角，单测片的边缘做了微小倒角处理，不会划伤被测工件表面，握持柄的轮廓做了圆弧过渡，长时间手持检测也不会出现硌手的问题。整套结构展开后所有测片呈扇形排布，选片时可以直观看到所有规格的标识，不需要逐片翻找，收拢后所有测片都被保护在两片握持柄之间，避免测片的圆弧工作端被磕碰损坏，相比金属材质的商用半径规，3D打印制作的这款半径规重量更轻，日常携带不会增加额外负重，对于经常需要在现场核对圆角尺寸的结构设计、钳工装配、模型制作人员来说，是非常实用的随身检测工具。

　　在建模过程中，每一片测片的圆弧轮廓都严格按照对应半径的标准值绘制，测片与铰接轴的配合孔预留了合适的转动间隙，不会因为3D打印的尺寸误差导致测片转动卡滞，锁紧螺母的沉孔位置做了适配设计，装配后螺母不会突出握持柄表面，放置时不会出现凸起刮蹭的问题，整体结构没有复杂的曲面特征，打印时不需要添加大量支撑，仅需在铰接孔的位置添加少量易拆除支撑即可，打印完成后去除支撑的工作量极小，组装完成后无需额外调试即可直接投入使用。
