RD236型常开式BSP1/4接口电磁阀结构

　　在气动控制回路、小型液压动力单元、轻工自动化生产线的流体通断控制场景中，这类常开型直动电磁阀的应用覆盖度极高，不同于常闭阀断电切断通路的逻辑，常开结构在电磁线圈未得电时保持管路连通，得电后触发阀芯动作截断介质通路，适配需要长期保持通路、仅在触发信号输入时切断流体的工况，比如设备安全联锁断气、润滑系统定时断油、吹扫回路临时截流等场景，能减少线圈长期通电带来的发热老化问题，提升元件连续工作的可靠性。

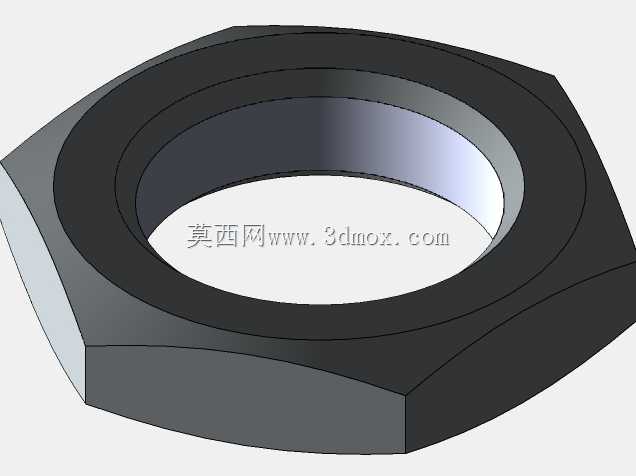

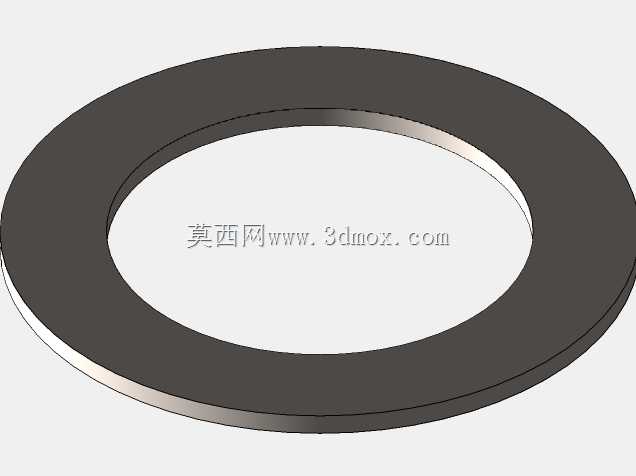

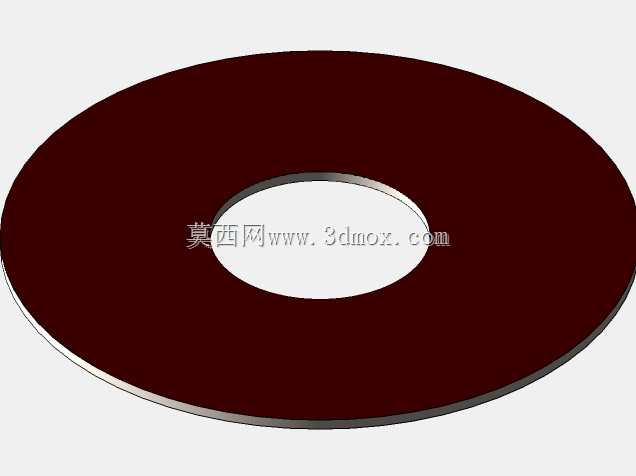

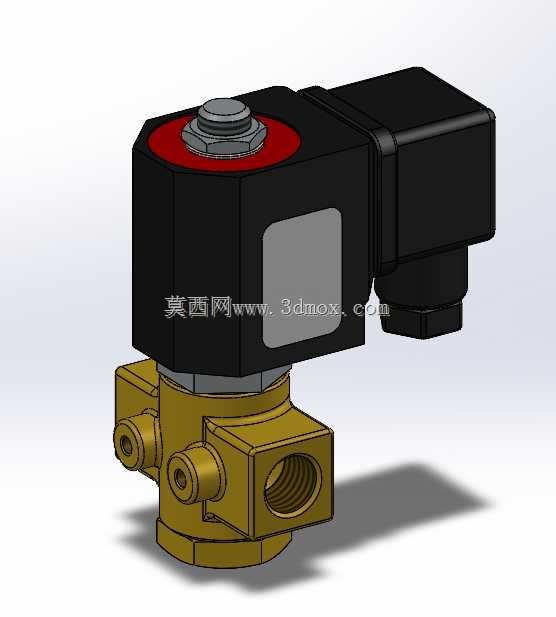

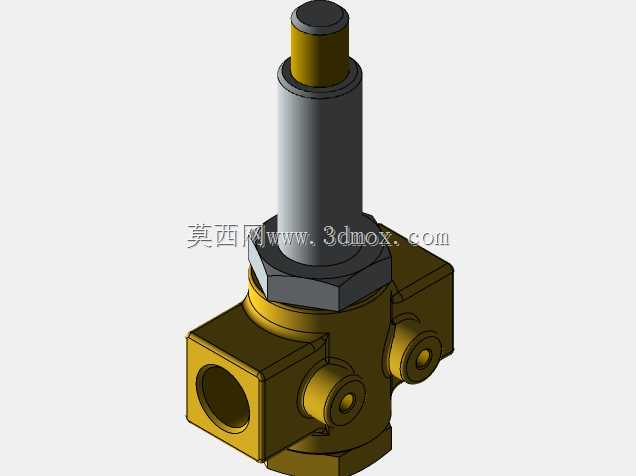

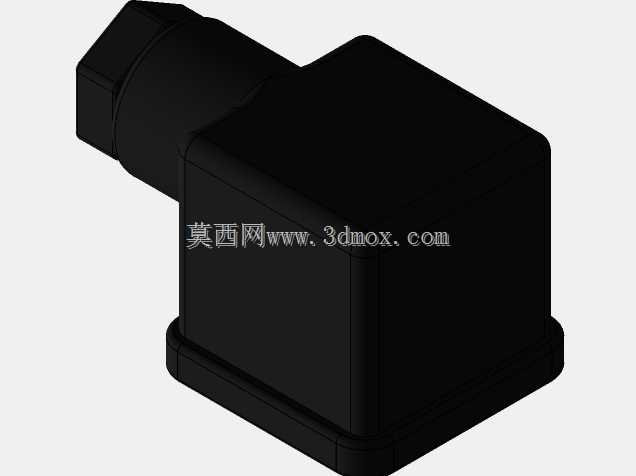

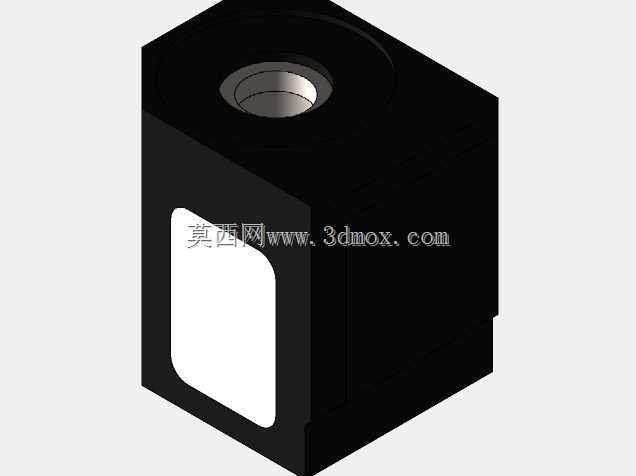

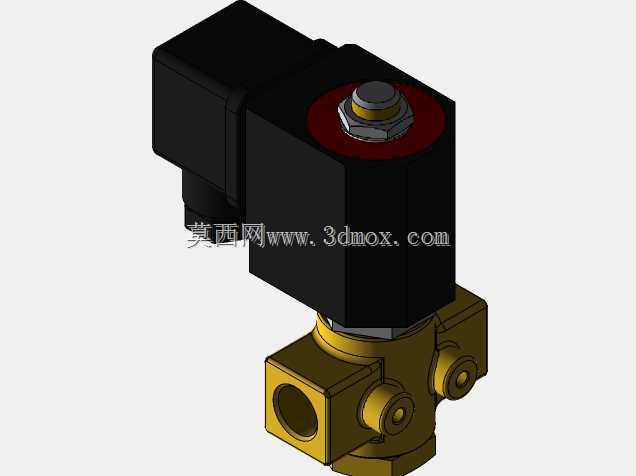

　　从结构设计来看，这款阀采用分体式布局，下部为黄铜锻造的阀座主体，上部为电磁驱动头与接线盒总成。阀座部分设置三个通路口，其中主通路为BSP1/4圆柱管螺纹接口，符合英制管螺纹的密封连接标准，可直接匹配同规格的气动软管接头、液压硬管接头，无需额外转换接头；两个侧置的小型接口为控制气路通路，适配先导控制或者压力反馈的外接需求，阀座内部的流道采用等径过渡设计，减少介质流经时的压损，黄铜材质的阀座兼顾了耐压性与抗腐蚀能力，可适配压缩空气、低压液压油、中性水等多种常见工业介质，适用介质温度范围覆盖常规车间环境的使用需求。上部电磁驱动部分采用塑封结构，线圈完全封装在黑色工程塑料壳体内，防护等级可满足车间常规飞溅粉尘、少量凝露的使用场景，接线盒侧置出线，方便现场布线时的线缆固定，顶部的手动调节旋钮可在断电调试时手动触发阀芯动作，完成设备调试阶段的通路测试，无需反复通断电源，提升现场调试效率。

　　建模过程中优先还原了安装边界的关键尺寸，阀座底部的安装平面到顶部线圈顶端的总高度、接线盒侧部的外伸宽度、各接口的中心距都按照实物1:1还原，可直接用于设备整体装配的干涉检查，避免后期安装时出现管路与周边结构件的空间冲突。需要注意的是，建模时未对内部阀芯的精密配合间隙、弹簧等细小易损件做完全还原，也未标注部件的实际质量参数，在做设备整体承重核算、流场仿真分析时，需要额外补充对应参数，不能直接套用模型的默认质量属性。

　　在实际选型匹配时，这类阀的通径适配1/4管路口径的流量需求，额定工作压力需要结合介质类型确认，压缩空气场景下的工作压力范围与液压油场景存在差异，安装时需保证阀座轴线垂直于安装平面，减少阀芯动作时的卡滞风险，线圈供电电压需要匹配现场控制回路的电压等级，避免电压不匹配导致的线圈烧毁或者吸力不足问题。相较于同规格的常闭电磁阀，常开结构的失电工位通路特性，在安全联锁场景中可实现断电后保持介质通路，避免异常断电导致的设备抱死、管路憋压问题，在润滑系统、冷却回路中应用时，可在设备停机时保持管路连通，避免残余介质滞留带来的管路堵塞、元件锈蚀问题。
