间歇传动用日内瓦轮机构结构设计

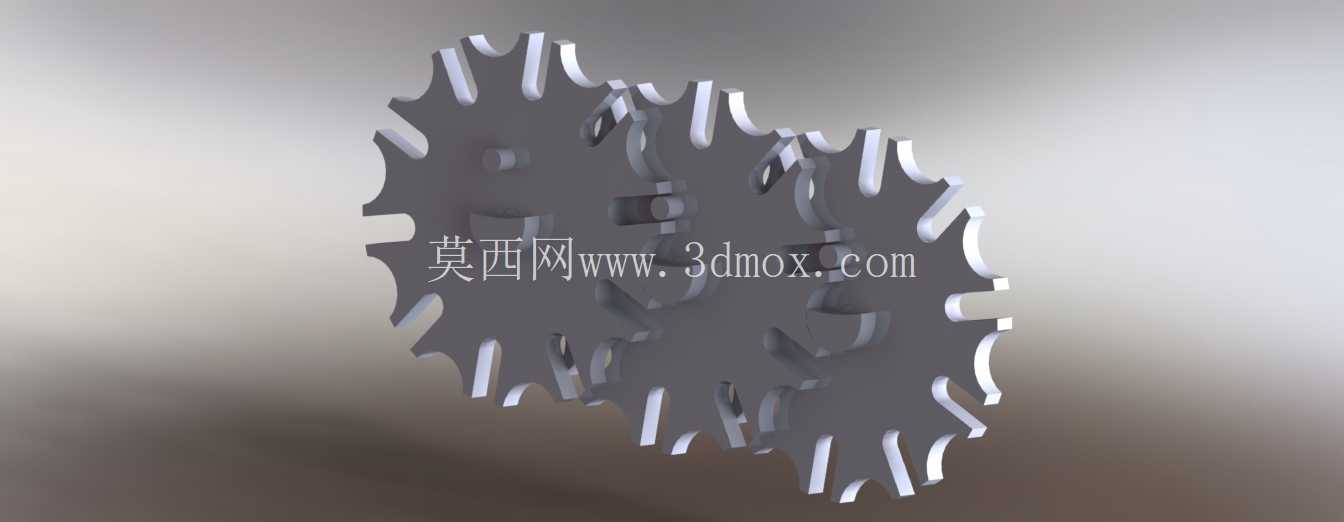

日内瓦机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套三维模型完整还原了双轮啮合的核心传动形态，没有多余的冗余结构，完全围绕实际传动需求做的结构还原。从实际应用场景来看，这类结构最常出现在自动化生产线的转位工位，比如多工位转盘装配设备、包装机械的间歇送料单元、机床的自动换刀转塔、电影放映机的胶片走片机构，甚至老式机械钟表的计时跳分结构里，都能看到这类机构的变体，核心作用就是把主动件的连续匀速旋转，转化为从动件的周期性间歇转动，满足工位切换、步进送料这类需要动停结合的传动需求。

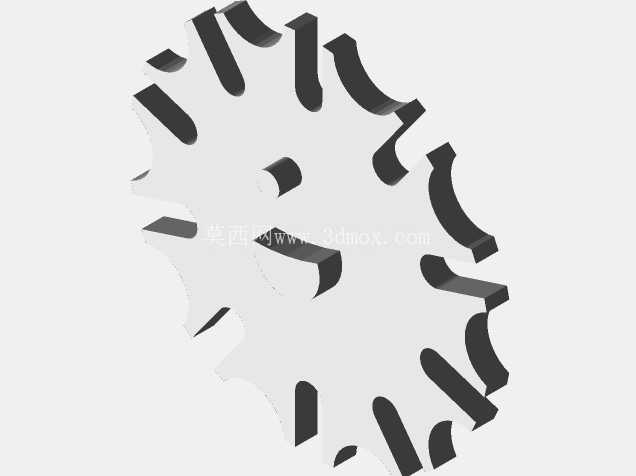

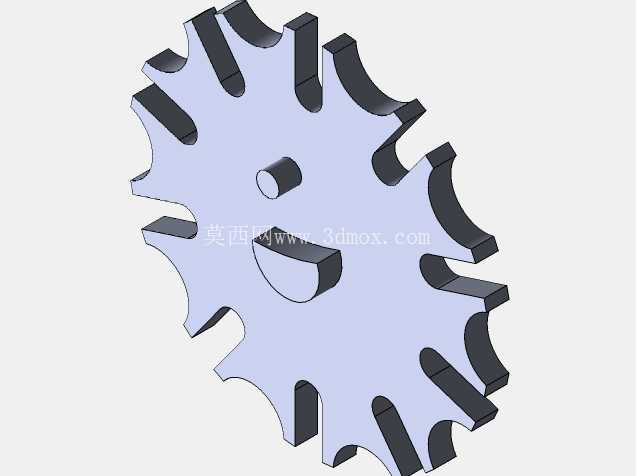

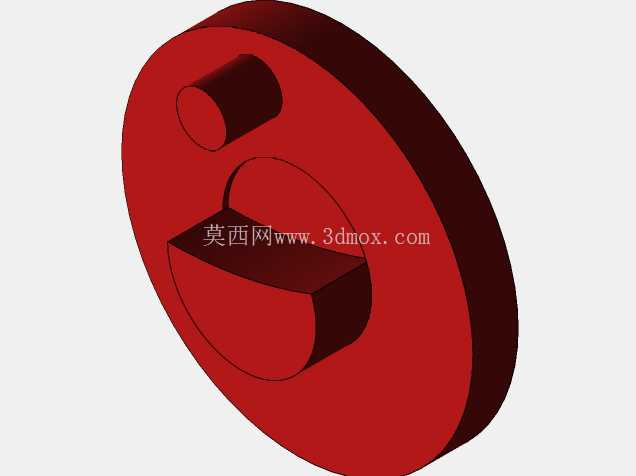

从功能特性上看，这套结构的主动拨盘带圆柱锁止弧和传动销，从动槽轮开有对应数量的径向槽，当主动销未进入槽轮径向槽时，槽轮的锁止凹弧被主动盘的凸弧卡住，槽轮保持静止状态，不会因为负载惯性出现窜动；当主动销切入径向槽时，锁止弧脱开，槽轮被拨销带动转过固定角度，直到拨销脱出径向槽，锁止弧重新贴合，槽轮再次进入静止锁止状态，整个动停过程没有刚性冲击，传动平稳性比棘轮机构更好，定位精度也能满足多数中低速自动化工位的需求。

设计思路上，这套模型的槽轮齿数做了适配通用场景的选型，槽数对应的每次转位角度刚好匹配常见的多工位分度需求，拨销的直径和槽宽做了间隙配合设计，既保证传动时没有过大回程间隙，又避免加工误差导致的卡滞；锁止弧的半径和贴合长度经过匹配计算，静止状态下能完全限制槽轮的转动自由度，不需要额外增加定位销就能满足工位定位的基础要求，两个轮的中心距严格按照传动几何关系设定，保证拨销进出槽的过程顺滑，不会出现顶死或者脱开失效的问题。

从安装边界和尺寸配合来看，这套机构的两个轮体都预留了标准轴孔，可直接适配常用直径的传动轴，轮体的厚度满足常规传动扭矩下的强度要求，不需要额外做加强结构；安装时需要严格保证两个轮的轴线平行度，否则会出现拨销和槽壁偏磨、锁止弧贴合不严的问题，中心距的安装公差需要控制在较小范围内，公差过大会导致拨销切入深度不足，传动时容易脱开，公差过小则会加剧槽口磨损，缩短机构使用寿命。实际选型应用时，要注意这类机构适合中低速、工位数量固定的间歇传动场景，不适合高速连续运转的工况，因为拨销进出槽的瞬间存在柔性冲击，转速过高会带来明显的振动和噪音，加速零部件磨损；如果需要调整每次转位的角度，只需要更换对应槽数的槽轮和匹配的主动拨盘即可，结构模块化程度高，维护更换成本低。另外这套结构的传动比是固定的，每次间歇转动的角度由槽轮的槽数决定，动停时间比由主动拨盘上拨销的数量和布置角度决定，设计时可以根据实际工位的动作时长需求，调整拨销的数量来改变停动时间占比，不需要改动整体安装尺寸，适配性很强。
