双工位框架式物料周转推车结构设计

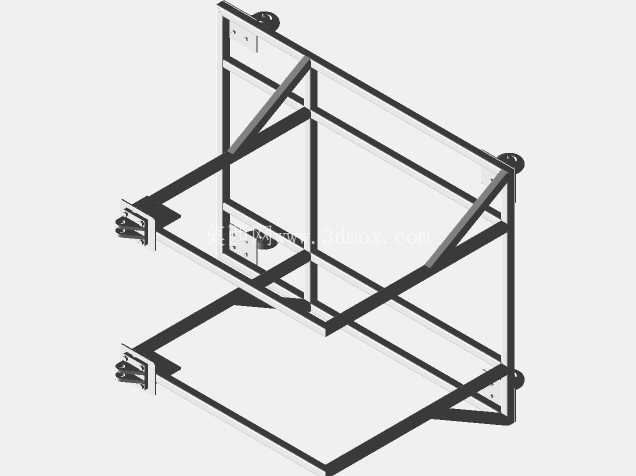

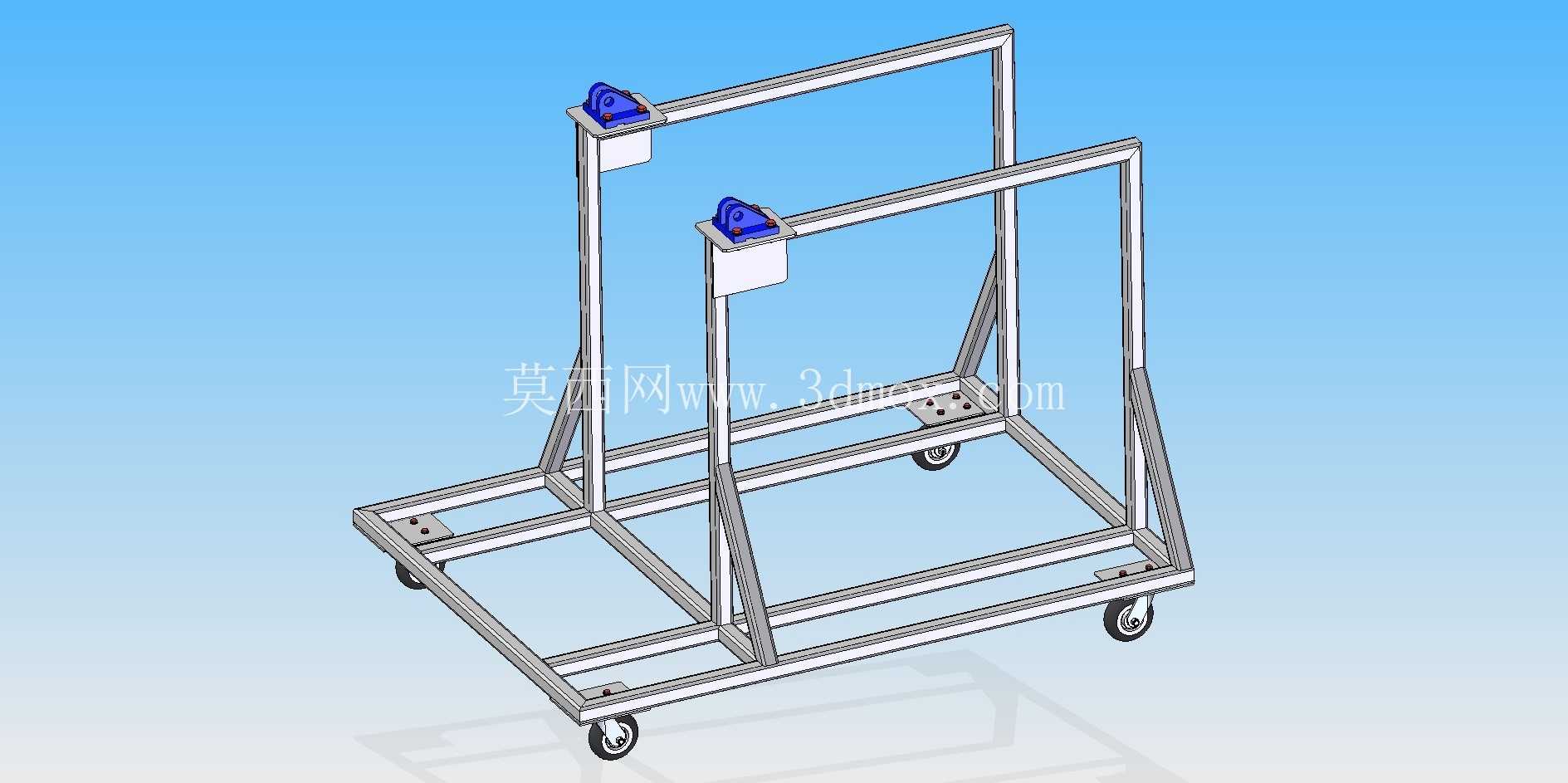

　　这款双工位框架式物料周转推车，主要面向生产车间内部工序间的物料转运、线边物料暂存场景设计，适配多品种小批量生产模式下的工位物料补给需求，可替代传统单层平板推车，解决长条形、板状类物料转运过程中易滑落、堆叠剐蹭的痛点。从结构设计逻辑来看，整体采用矩形钢管焊接成型的框架式主体，区别于普通平板推车的平面承载结构，设置了高低错位的两个立式承载工位，两个工位的顶部均配置了带蓝色限位卡扣的承载座，可对放置的物料端部进行卡合固定，避免转运过程中物料沿水平方向窜动，尤其适合长杆类、板状工件的竖直放置转运，减少物料堆叠造成的表面磕碰损伤。底部承载框架采用双层矩形管焊接的格栅式结构，一方面可作为底部承载面放置扁平类工件或工装盒，另一方面双层方管的结构形式可提升整体框架的抗扭刚度，避免满载推行过程中框架出现焊接处开裂、变形的问题。框架的斜向支撑采用三角形补强结构，在立式承载立柱与底部框架的连接位置焊接斜向方管撑筋，抵消立式工位承载物料时产生的倾覆力矩，即使单侧工位满载偏重时，也能保证整车的稳定性，不会出现侧翻风险。

　　行走机构配置四个万向脚轮，其中两个带刹车功能，脚轮的安装座采用加厚钢板焊接在底部框架的四个角位，安装位置预留了足够的回转间隙，避免推行转向时脚轮与框架方管发生干涉；脚轮的轮面采用聚氨酯材质，既可以在环氧地坪的车间内推行时减少噪音，也能承受一定的冲击载荷，适配车间内常见的地面接缝、小坡度通行场景。从安装边界与尺寸适配角度，整车的宽度控制在常规车间人行通道的通行宽度范围内，可顺利通过1.2米宽的车间通道以及设备间的安全通道，高低两个立式工位的高度差经过适配，可同时放置两种不同长度的长条形物料，不会出现物料端部互相干涉的情况；顶部的限位卡扣采用快拆式结构设计，可根据承载物料的端部尺寸更换不同规格的卡扣，无需对主体框架进行改动，提升了整车的适配性。

　　在实际使用场景中，这类推车可用于机加工车间的轴类零件工序转运、装配车间的长条型材配送、焊接车间的待焊工件暂存周转，相比传统平板推车，立式放置的物料取放时无需弯腰搬抬堆叠的工件，可降低操作人员的劳动强度，同时双工位的设计可实现一次转运两种不同类型的物料，减少空车往返的次数，提升车间内部物料流转的效率。框架的所有焊接位置均做了焊后打磨处理，避免尖锐焊渣划伤操作人员或工件表面，整体框架表面可根据车间需求做喷塑或镀锌处理，提升防锈能力，适配多油污、多切削液的车间作业环境。

　　设计过程中对整车的承载重心做了校核，满载状态下整车重心位于底部框架的中心投影范围内，即使在推行过程中遇到急停、小障碍颠簸的情况，也能保证整车的稳定性，不会出现物料倾落的问题；底部框架的格栅间距经过优化，既保证了框架的整体刚度，也避免了小尺寸零件从格栅缝隙掉落，同时格栅结构相比整板结构重量更轻，推行时的阻力更小，也不容易积留切屑、油污等杂物，日常清理维护更加方便。立式承载立柱的背面也设置了横向加强筋，避免长期承载较重物料时立柱出现向外张开的变形，保证顶部限位卡扣的位置精度，长期使用也不会出现卡扣对位不准、无法固定物料的问题。
