角式手轮驱动进料截止止回两用阀

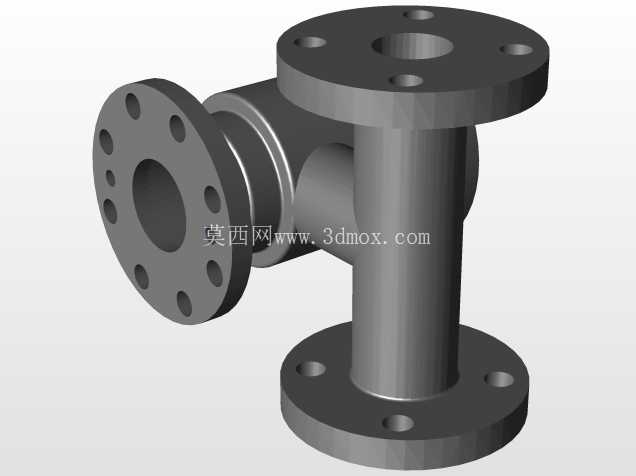

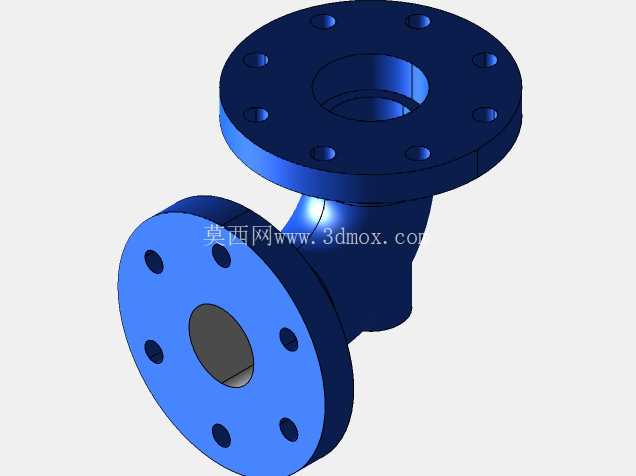

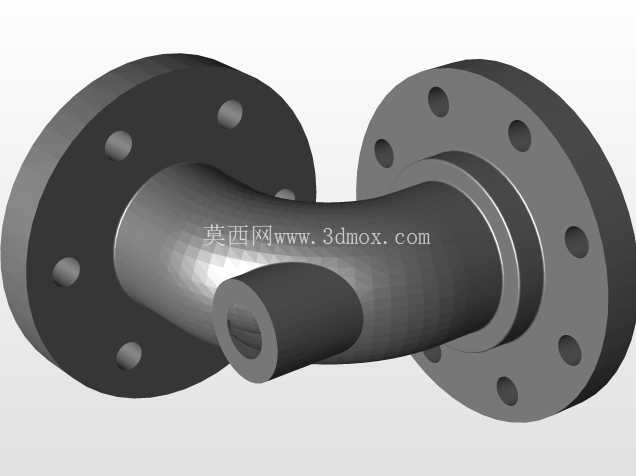

　　这款角式结构的阀件，主要应用在需要同时实现手动截流与介质止回功能的流体输送管路中，常见于化工原料进料段、铸造生产线供料管路、中小型流体输送系统的进料节点，用来避免管路内介质反向回流，同时可通过手动操作实现管路通断的主动控制，替代单独安装截止阀与止回阀的冗余配置，减少管路连接节点，降低泄漏风险。从结构设计来看，整体采用90度角式流道布局，介质从底部法兰端进入，侧部法兰端流出，这种布局适合管路走向需要直角转向的安装场景，能减少管路弯头的使用，降低局部流阻。

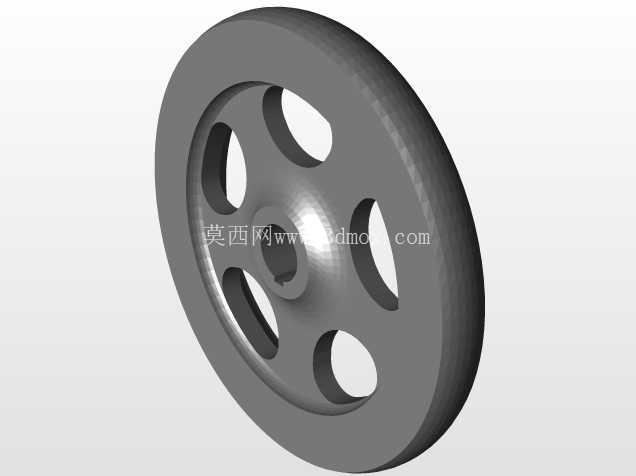

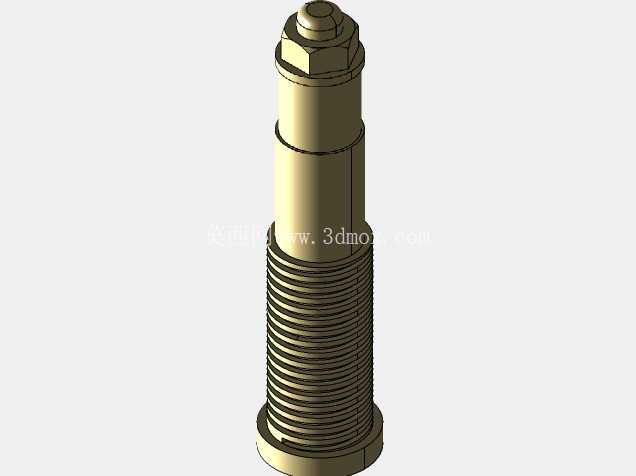

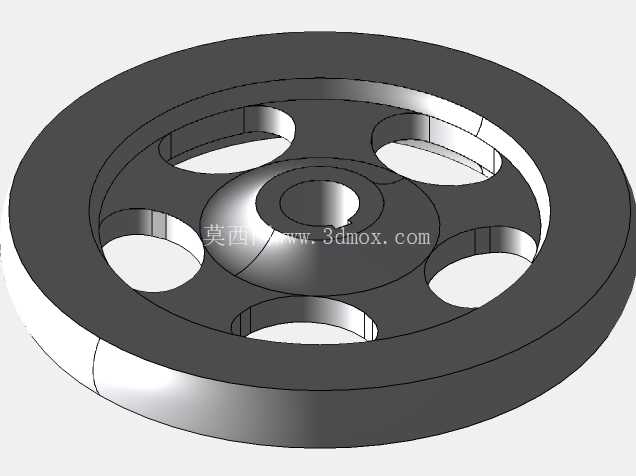

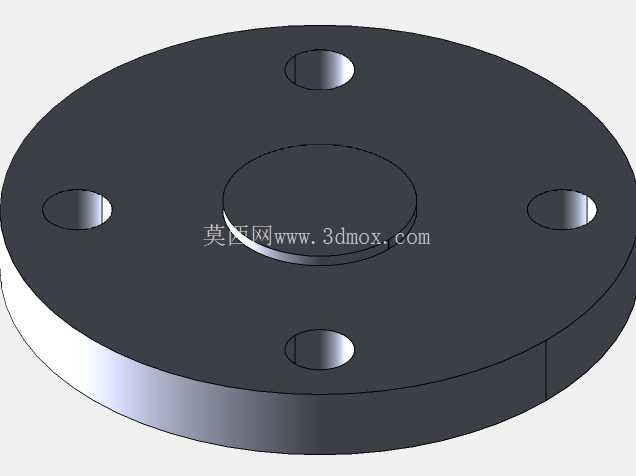

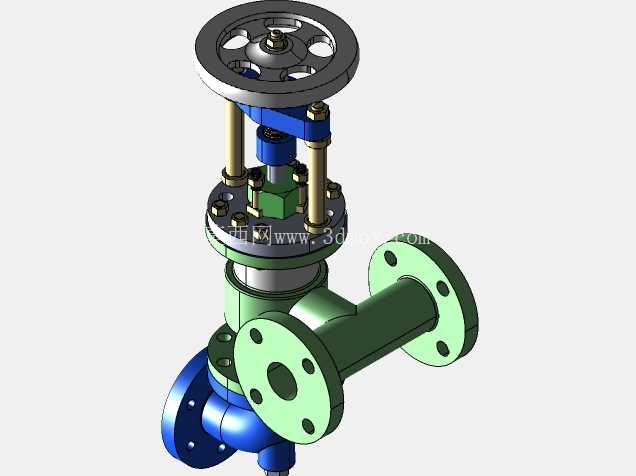

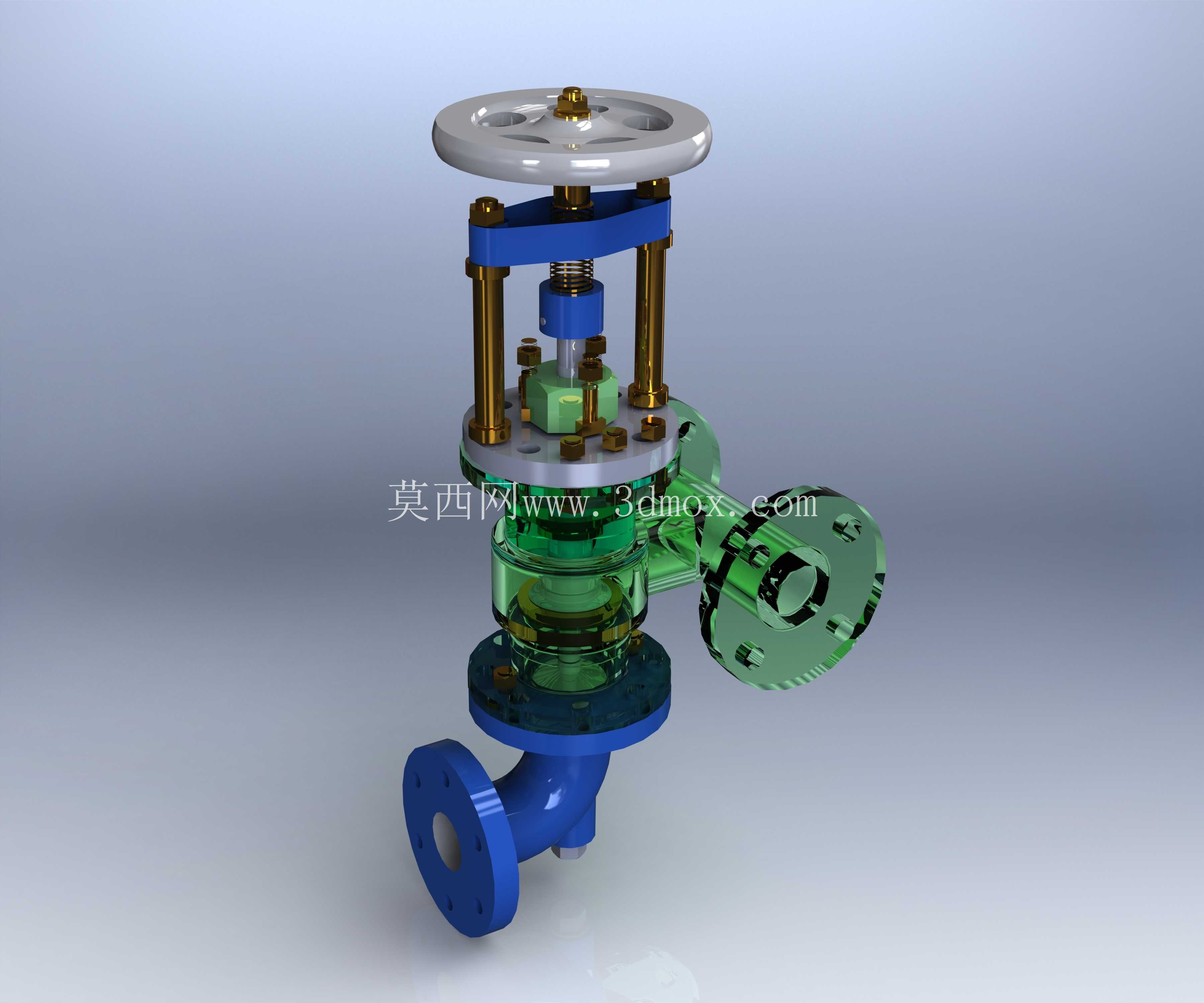

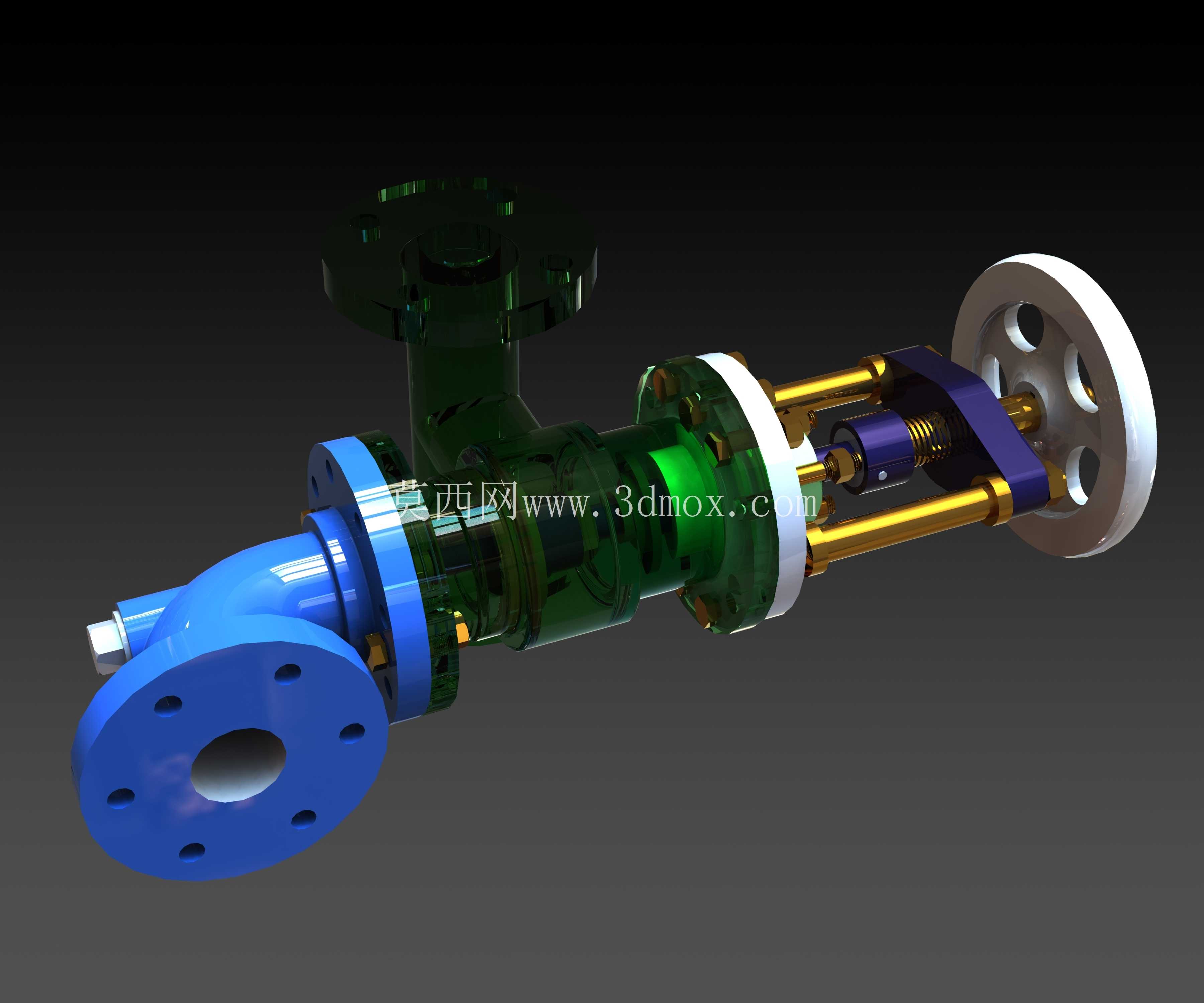

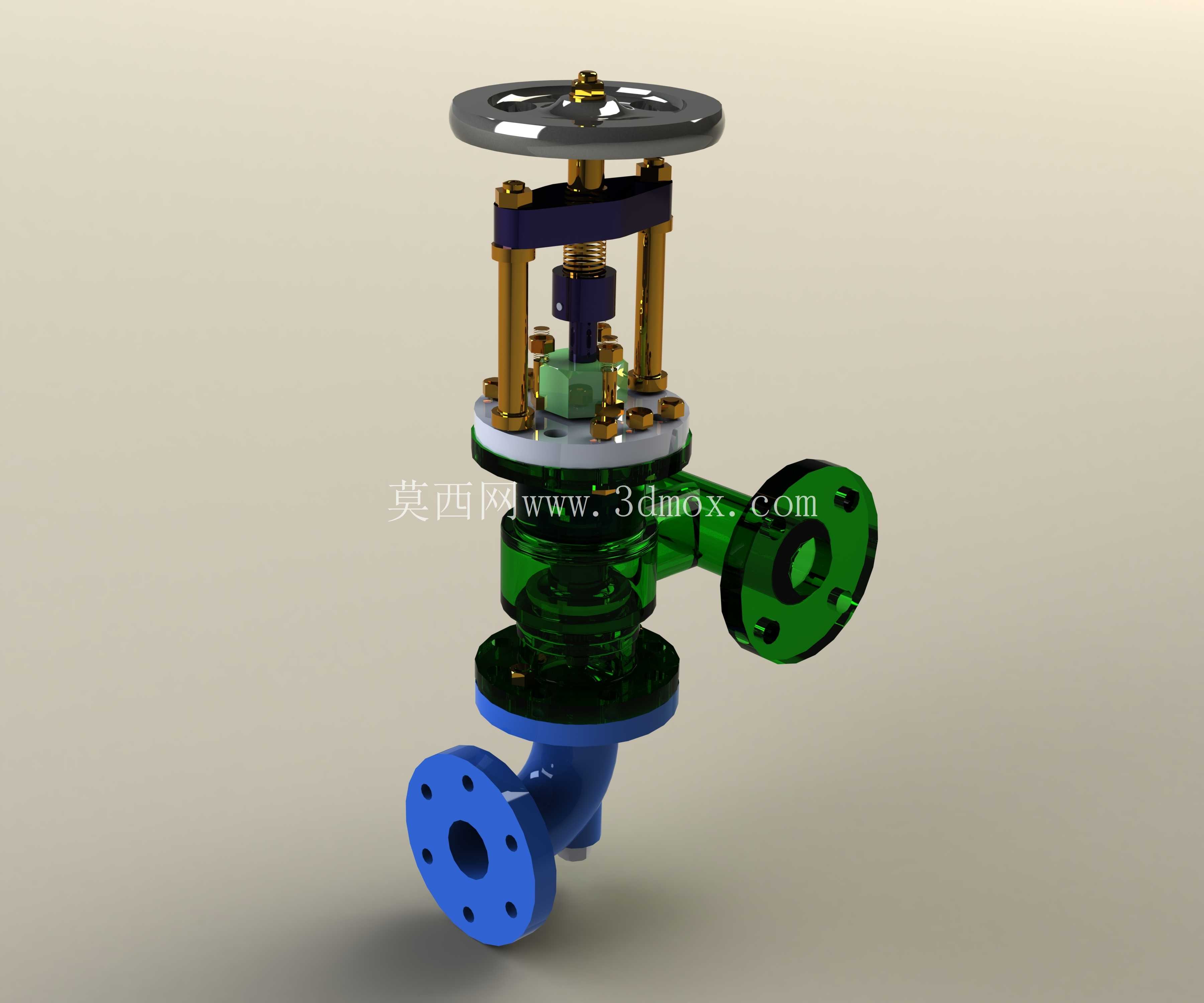

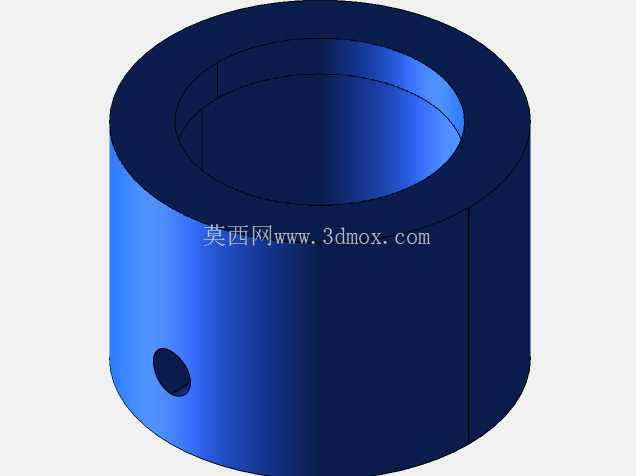

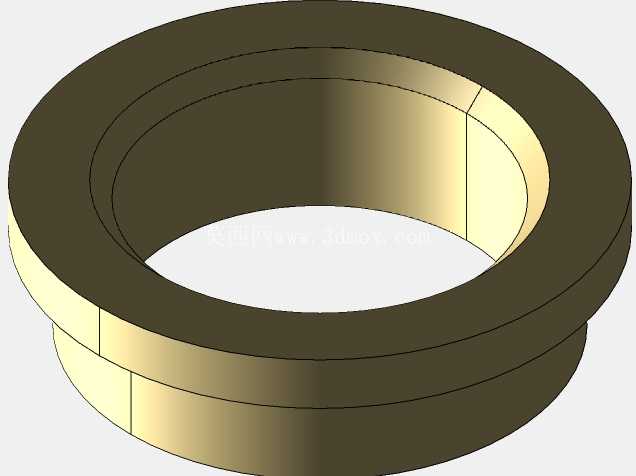

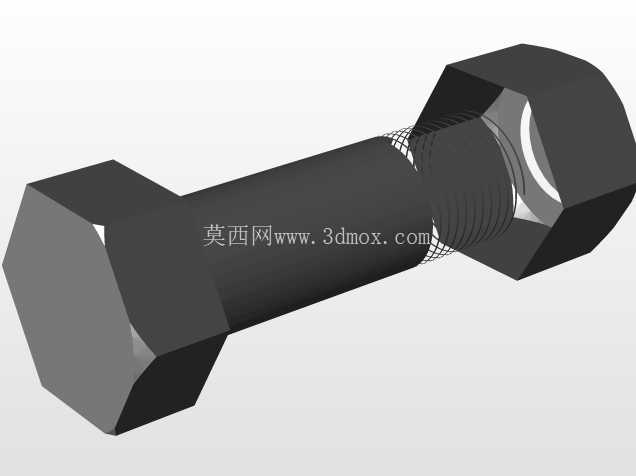

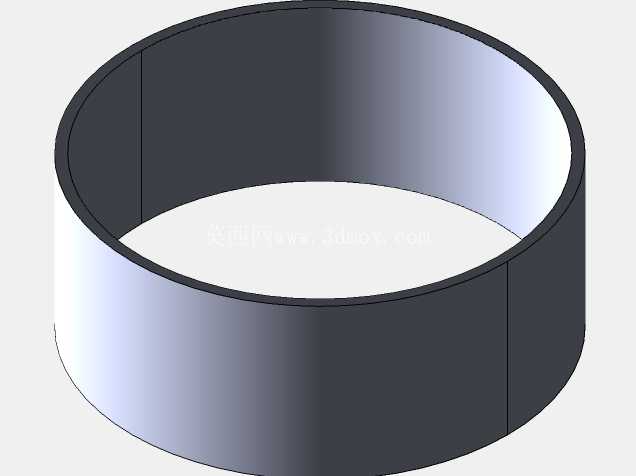

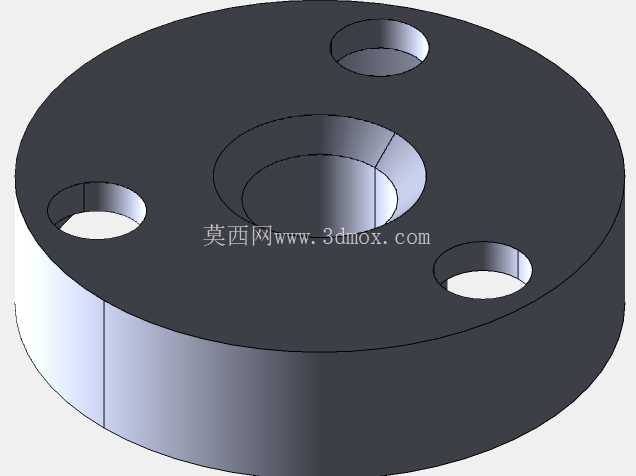

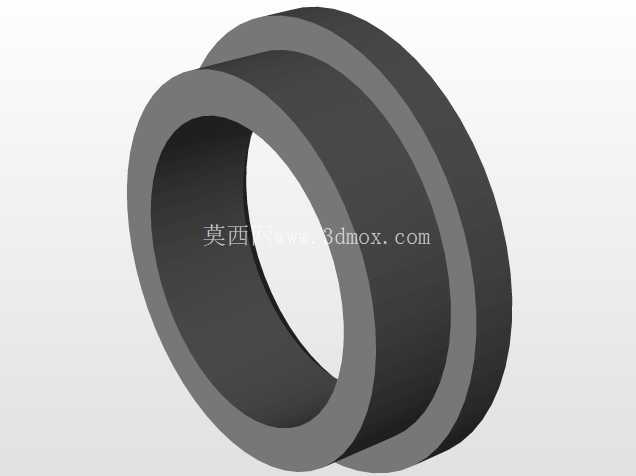

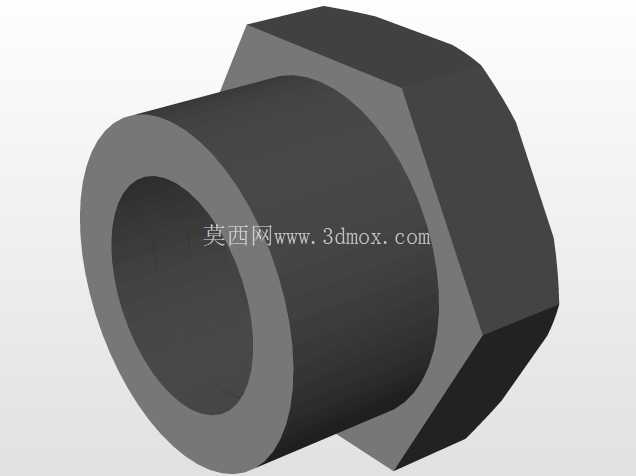

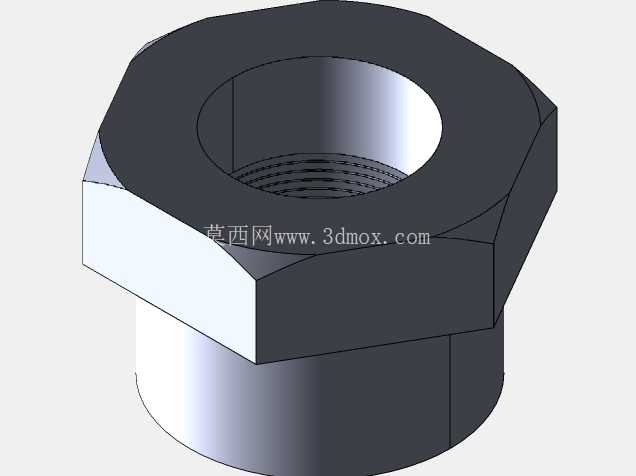

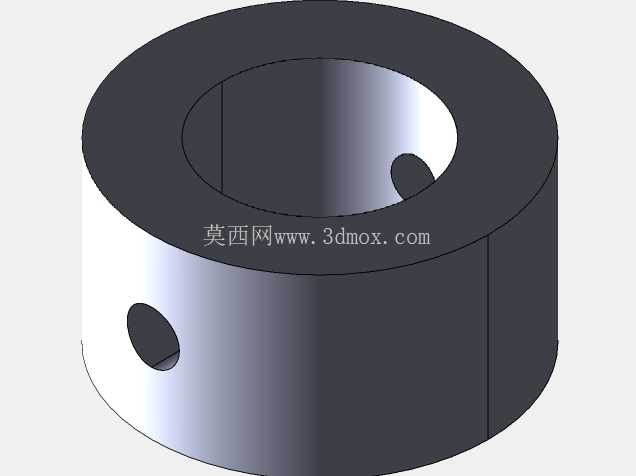

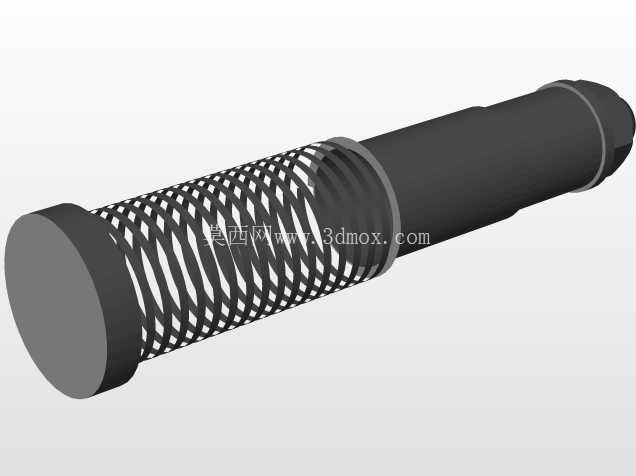

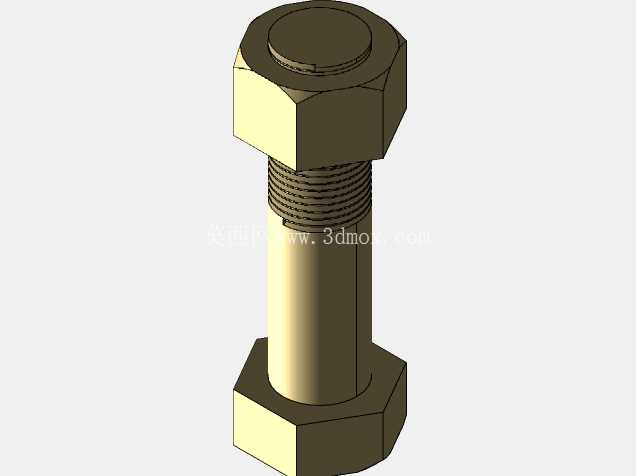

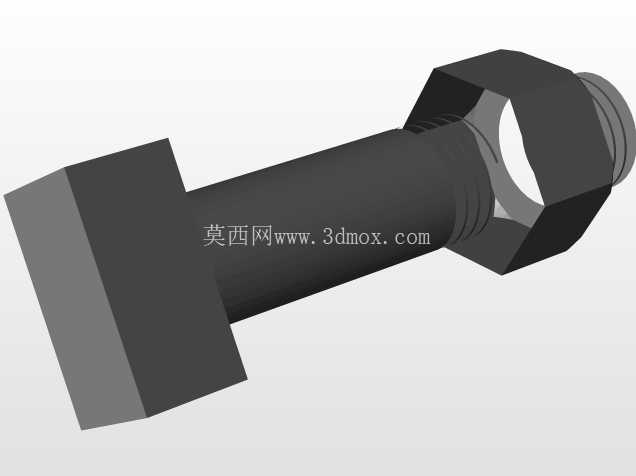

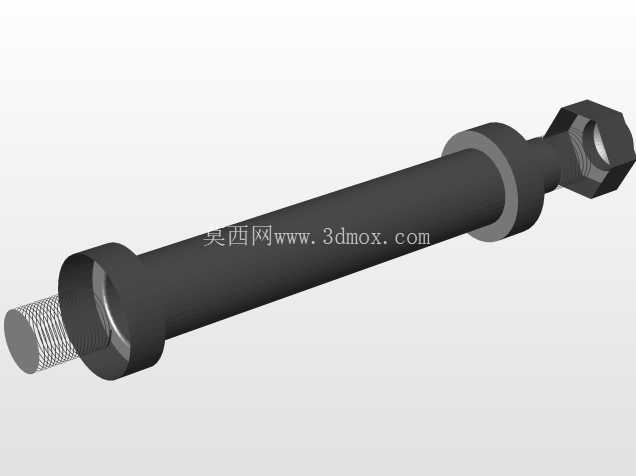

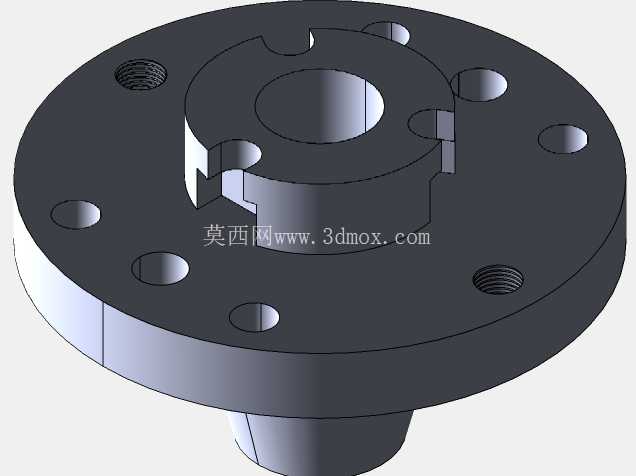

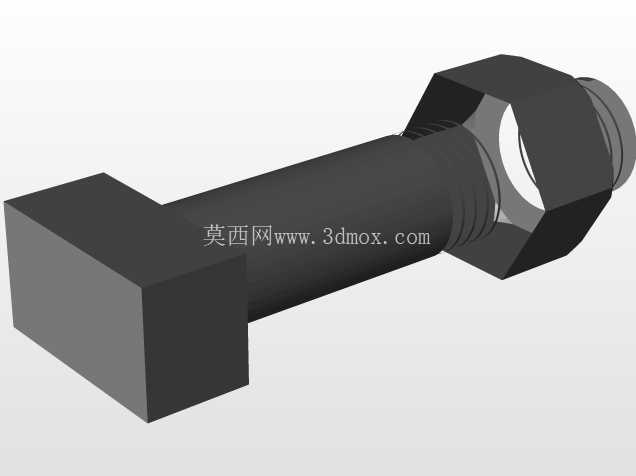

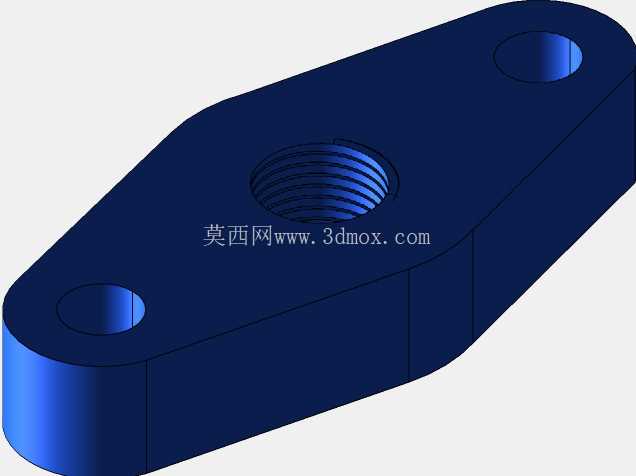

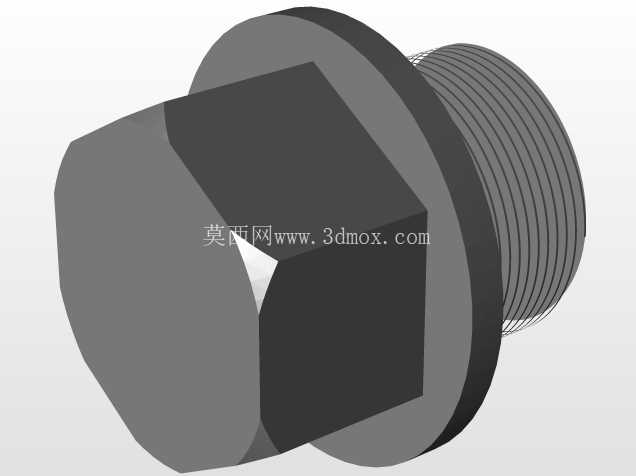

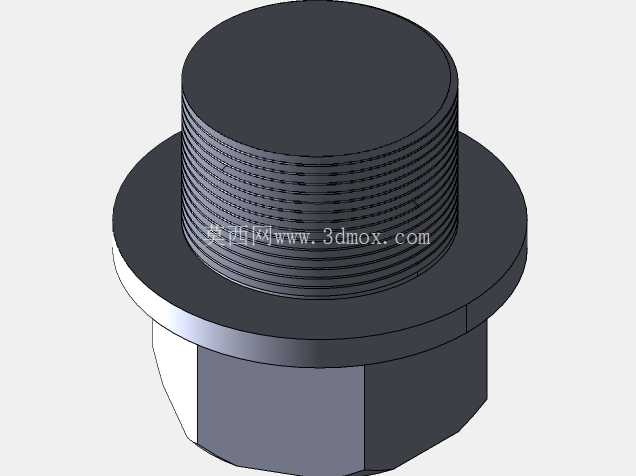

　　顶部的手轮操作机构通过阀杆连接内部启闭件，手轮采用轮辐式结构，操作时受力均匀，阀杆部位设置了铜质导向衬套，降低启闭过程中的摩擦阻力，同时阀杆外部设置了四根立柱支撑的支架结构，保证操作手轮时的结构刚性，避免支架受力变形影响阀杆同轴度。阀体的中法兰连接部位采用螺栓紧固结构，密封面设置了适配的密封垫片安装槽，可根据输送介质的特性选配不同材质的密封垫片，满足不同压力、温度工况的密封需求。阀体下部与侧部的连接法兰均采用标准法兰尺寸，法兰端面的密封水线加工符合通用管路连接规范，可直接与同公称通径的标准管路法兰配对安装，不需要额外加工过渡连接件。

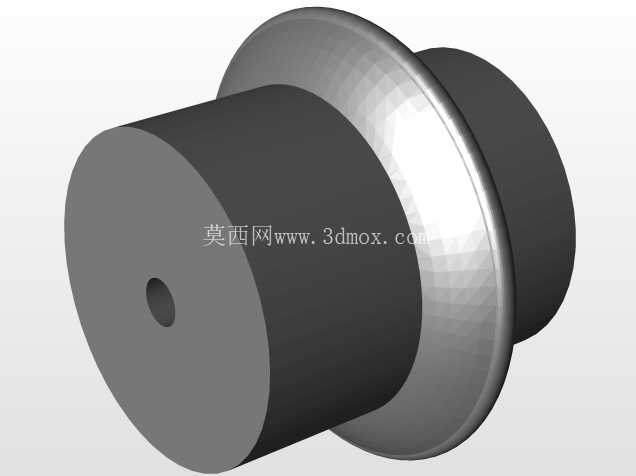

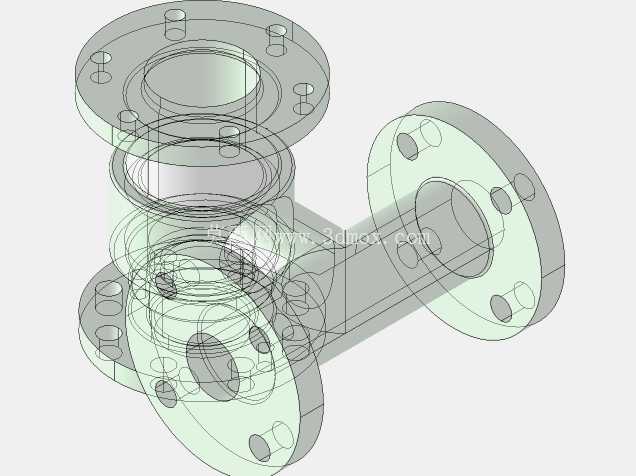

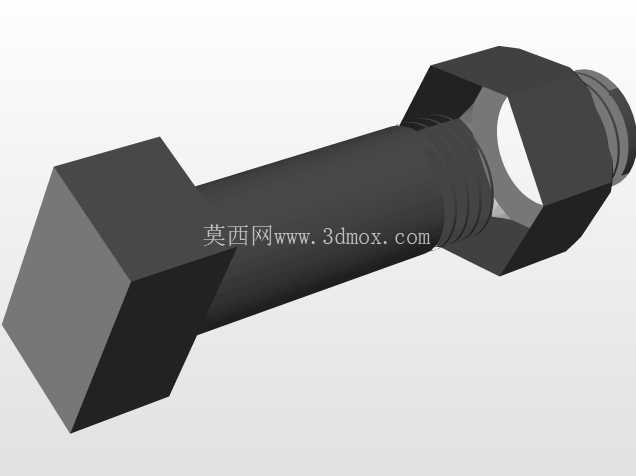

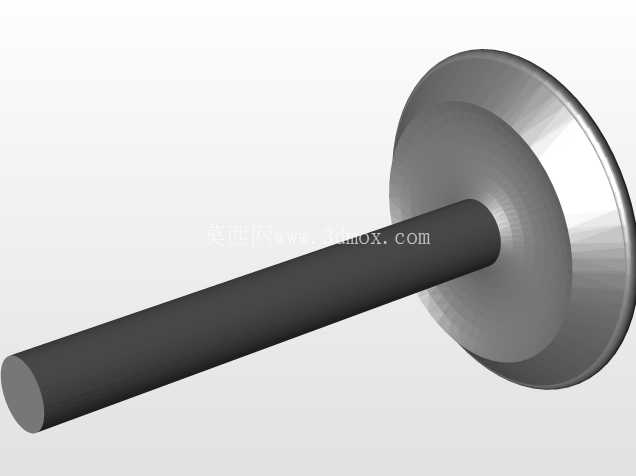

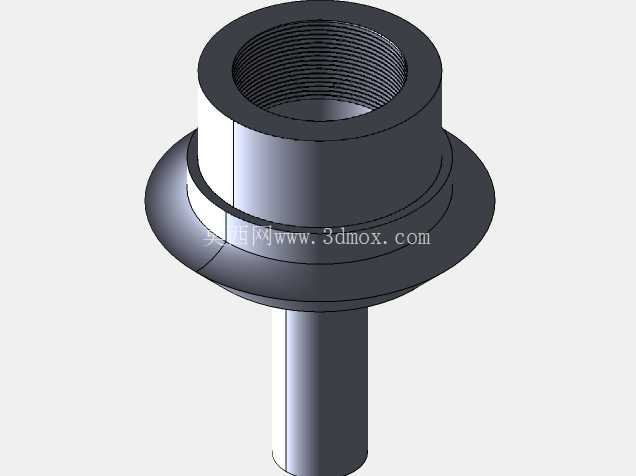

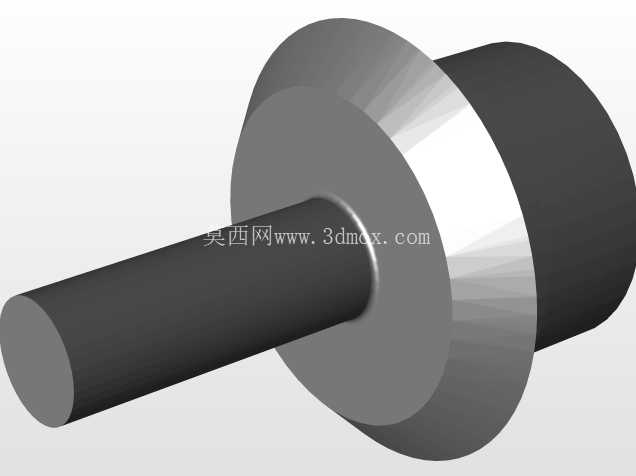

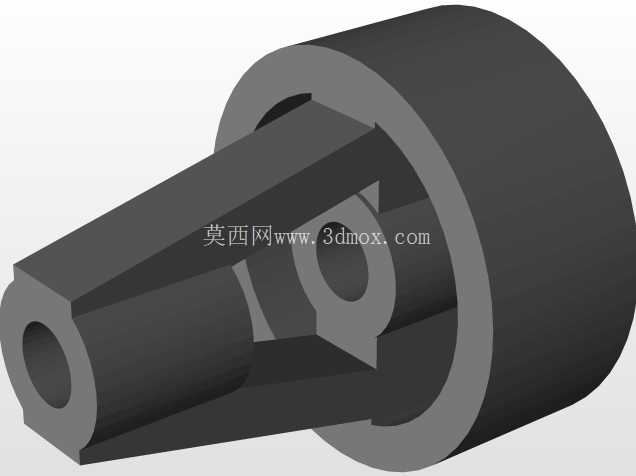

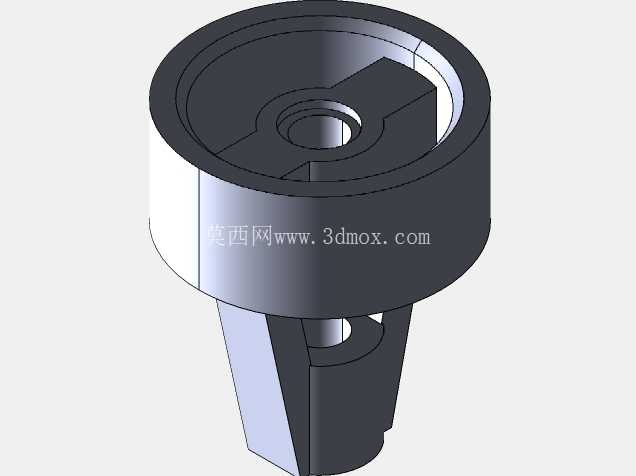

　　内部流道做了圆弧过渡处理，减少介质在转角处的湍流与压力损失，启闭件采用带导向结构的阀瓣设计，正常手动开启状态下，介质正向流动时阀瓣保持在全开位置，流道通畅；当上游介质压力下降或出现反向压力时，阀瓣会在介质压力与复位力作用下自动下落贴合阀座密封面，阻断介质反向流动，不需要额外的动力源即可实现止回功能。手轮操作的行程经过精确计算，全关位置时阀瓣压紧阀座实现强制密封，全开位置时阀瓣不会遮挡流道通径，保证额定流量下的介质输送效率。安装边界方面，该阀件的底部法兰端面到侧部法兰端面的中心距符合同通径角式阀的常规安装尺寸，手轮顶部到阀体底部的总高度预留了足够的操作空间，安装时不需要额外预留过大的竖向操作空间，手轮的直径尺寸适配手动操作的力矩需求，常规工况下不需要借助加力杆即可完成启闭操作，日常维护时可直接拆卸中法兰螺栓取出内部阀瓣、阀杆组件进行密封件更换或部件检修，不需要将整个阀体从管路上拆卸下来，降低维护工作量。

　　在实际选型应用中，该阀件适合公称压力不超过1.6MPa的清洁流体输送场景，可输送水、轻度腐蚀性化工介质、液态铸造辅料等介质，安装时需注意介质流向与阀体标识一致，底部法兰为介质入口，侧部法兰为介质出口，反向安装会导致止回功能失效，同时手轮操作机构建议朝上安装，保证阀杆的垂直导向精度，避免长期倾斜安装导致阀杆偏磨出现外漏问题。结构建模过程中，对所有配合面的公差做了合理匹配，阀杆与导向套的间隙控制在0.1-0.2mm之间，既保证动作灵活，又不会出现过大的间隙导致阀瓣偏斜，法兰螺栓孔的位置度严格按照标准公差设置，保证现场安装时螺栓可顺利穿入，不会出现孔位错位的问题。
