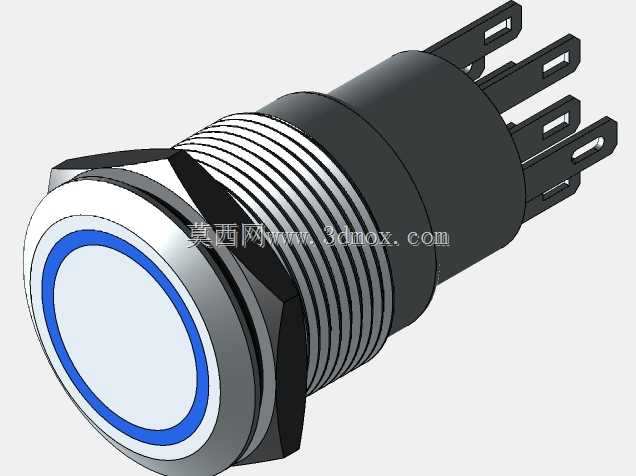

19mm金属带灯按钮开关三维结构

　　这款带环形指示灯的金属按钮，是工业电控回路里非常常见的操作元件，日常在机床操作面板、自动化设备控制柜、新能源设备启停工位、检测仪器操控区都能见到它的身影，主要用来完成回路的通断触发、功能切换、状态确认这类操作，相比普通塑料按钮，金属外壳的结构更适配油污、粉尘、存在轻微磕碰的工业现场环境。从结构设计来看，这款按钮采用19mm标准安装直径，适配市面通用的面板开孔尺寸，安装时通过自带的螺纹锁紧环就能完成面板固定，不需要额外设计复杂的安装卡扣，面板适配厚度覆盖常规电控柜板材厚度范围，不管是1.5mm的冷轧钢板柜面，还是3mm的绝缘塑木板都能可靠锁紧，不会出现长期按压后松动移位的问题。

　　头部的环形LED灯圈是这款按钮的核心设计亮点，区别于传统点状指示灯，环形发光的可视角度更大，操作人员在设备周边不同方位都能快速识别按钮状态，灯圈和按钮头部做了齐平设计，不会突出面板过多，避免现场作业时误碰触发。按钮的触点配置覆盖1NO1NC、2NO2NC两种常用规格，能同时满足信号触发和小功率回路直接通断的需求，操作类型可选自复位和自锁两种模式，自复位款适合点动操作场景，比如设备的寸动调整、信号确认，自锁款适合需要长期保持通断状态的功能切换，比如设备电源的启停控制。

　　外壳材质可选不锈钢、镀镍黄铜、黑色氧化铝合金几种，不锈钢款耐腐蚀性更好，适合食品加工、化工这类有防腐需求的场景，镀镍黄铜款成本适中，通用工业场景都能适配，黑色氧化铝合金款质感更好，多用于高端检测设备、医疗仪器的操控面板。端子部分采用2.8x0.5规格的PIN插针，适配常规的快插接线端子，接线时不需要焊接，直接压接对应规格的端子就能完成接线，后期维护更换也更方便，插针的排布做了防呆设计，不同功能的针脚间距符合安规要求，不会出现接线时误碰短路的问题。

　　防护等级方面，面板前端的防护等级可达IP65，部分做了特殊密封结构的款式瞬时防护能到IP67，意味着设备面板做日常清洁冲水、现场存在飞溅粉尘、冷却液泼溅的场景下，都不会有液体或者粉尘进入按钮内部造成触点失效，IK09的抗冲击等级也能承受日常操作时的意外磕碰，不会轻易出现头部破损的问题。在做设备三维布局的时候，这款按钮的安装深度需要提前预留足够的空间，尾部接线端子的折弯半径也要纳入考量，避免面板安装后尾部和柜内其他元件、线槽出现干涉，按钮之间的排布间距建议不小于30mm，既方便操作人员按压操作，也给接线、后期维护留出足够的操作空间。灯的供电电压覆盖6V、12V、24V、110V、220V几个常用等级，设计选型的时候可以根据设备内部的控制回路电压直接匹配，不需要额外加装分压电阻，灯的颜色有红、绿、黄、蓝、白几种可选，不同颜色可以对应不同的设备状态，比如绿色对应运行、红色对应停止、黄色对应故障预警，符合工业操控的通用识别习惯，操作人员不需要额外记忆标识就能快速识别功能。
