标准直柄麻花钻切削刀具结构设计

在机械加工的孔加工工序里，直柄麻花钻是普及率最高的通用切削刀具，从普通台式钻床的手工钻孔作业，到立式加工中心的自动化数控钻孔工序，再到钳工现场的手工修配钻孔场景，都能见到这类刀具的应用。不同于锥柄大直径钻头依赖莫氏锥度与机床主轴锥孔配合传递大扭矩的结构，直柄麻花钻依靠钻夹头的三爪夹紧力完成装夹，装夹过程无需适配锥套，换刀效率更高，更适配小直径孔加工、频繁换刀的中小批量生产场景。

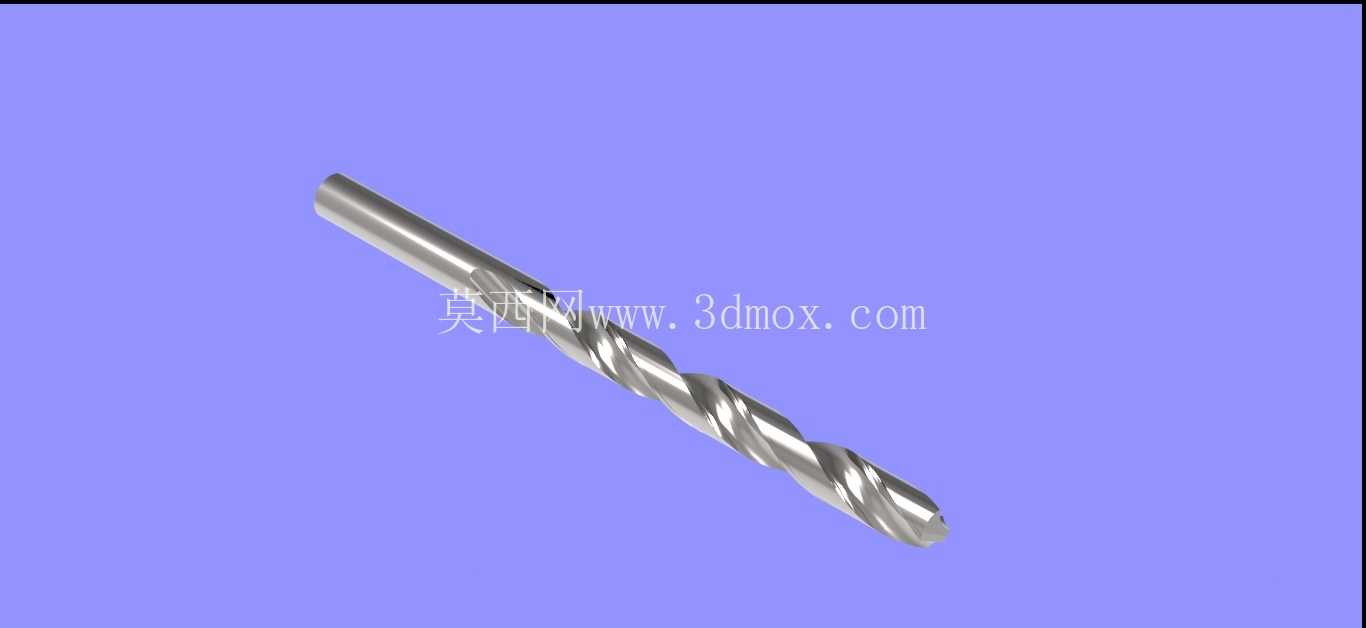

从功能结构来看，这款麻花钻的工作部分分为切削段与导向段，切削段的两条主切削刃承担主要的金属切除工作，横刃位于钻芯最前端，在钻入工件的初始阶段起到定心作用，不过标准麻花钻的横刃前角为负值，实际切削时会产生较大的轴向抗力，很多现场加工时会根据工件材质对横刃进行修磨，以此降低进给力，减少钻床主轴的负载。两条螺旋槽的设计核心是为切削过程提供排屑通道，同时作为切削液的流入通道，加工时切削液可以顺着螺旋槽直达切削刃区域，带走切削产生的高温，同时冲刷切屑避免切屑堵塞在槽内刮伤已加工孔壁。导向段的两条刃带在钻孔过程中与孔壁接触，起到引导钻头保持进给方向的作用，同时可以减少钻头工作部分与孔壁的摩擦面积，降低切削过程中的扭矩损耗，刃带的倒锥设计从切削段向柄部方向直径逐渐减小，能进一步减少进给过程中与孔壁的摩擦，避免孔壁出现拉伤痕迹。

设计这类直柄麻花钻的三维模型时，首先要明确钻芯厚度的渐变规律，钻芯从切削端向柄部方向逐渐增厚，这个锥度设计是为了提升钻头的整体刚性，避免长径比偏大的钻头在进给时出现弯曲变形，导致孔的轴线偏斜、孔径超差。螺旋角的选取需要匹配常见的加工材质，针对普通碳钢、铸铁等常用加工材料，标准螺旋角通常设置在30度左右，这个角度可以平衡排屑顺畅度与钻头刃口强度，螺旋角过大虽然排屑更顺畅，但刃口强度会降低，加工硬材质时容易出现崩刃；螺旋角过小则排屑阻力大，容易出现切屑堵塞导致钻头折断。

从安装边界来看，直柄部分的直径公差需要严格匹配标准钻夹头的夹持范围，直柄的圆柱度误差直接影响装夹后的同轴度，如果直柄存在圆度误差，装夹后钻头会出现径向跳动，加工出的孔径会偏大，孔壁粗糙度也会变差。刃带的宽度设计需要控制在合理范围，刃带过宽会增大与孔壁的摩擦，导致切削温度升高，加剧钻头磨损；刃带过窄则导向性能不足，钻孔时容易出现轴线偏斜。主切削刃的后角设计需要根据加工直径调整，小直径钻头的后角适当偏大，减少后刀面与工件加工表面的摩擦，大直径钻头的后角适当偏小，保证刃口有足够的强度承受较大的切削力。

在实际生产应用中，这类麻花钻不仅用于金属材料的钻孔，更换合适的切削角度参数后，也可用于非金属材料的钻孔加工，比如亚克力、工程塑料、层压木板等材质的孔加工，只是针对不同材质需要调整螺旋角、后角以及横刃的修磨形式。在装配维修的现场场景中，直柄麻花钻配合手持电钻使用，可以完成现场配做销孔、螺纹底孔、穿线孔等加工作业，不需要复杂的工装装夹，操作灵活性强。在模具加工的工序里，这类钻头也常用于加工模板上的螺丝过孔、顶针孔的预钻孔，后续再通过铰孔、镗孔工序达到更高的尺寸精度与表面质量要求。建模过程中需要注意螺旋槽的扫掠路径与截面形状的匹配，槽型的曲率变化要平滑，避免出现应力集中的尖角，否则实际生产出的刀具在热处理过程中容易在尖角位置产生裂纹，使用过程中也容易在应力集中位置出现断裂。钻芯与螺旋槽的过渡位置要做圆滑处理，保证切屑排出时不会被台阶阻挡，同时提升钻头的抗扭强度，应对进给过程中可能出现的瞬间冲击负载。
