创意火箭造型支撑装置结构设计

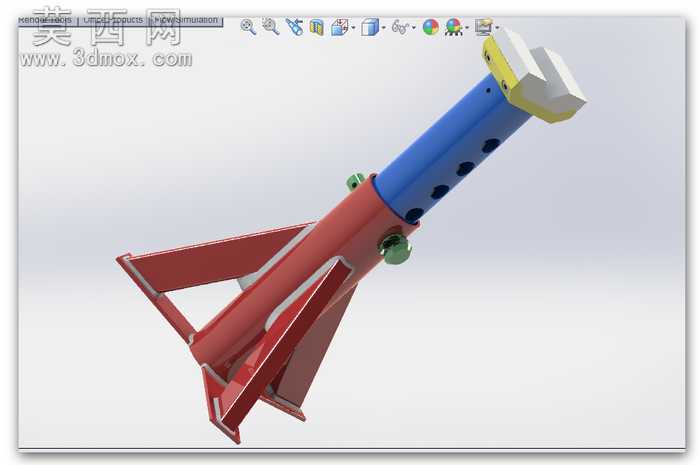

本作品采用三维参数化建模软件完成全流程设计，整体以火箭造型为核心创意载体，将支撑功能与仿生外观进行深度融合。建模阶段遵循自顶向下的设计逻辑，首先完成整体轮廓的草图绘制与基准面搭建，通过拉伸、旋转、扫描等基础特征命令构建主体框架，再通过切除、阵列、倒角等细节特征完成各部位的精细化处理。模型整体分为尾翼支撑段、主体筒身段、顶部连接段三个核心部分，尾翼部分采用对称式四翼结构，通过筋特征强化结构强度，每片尾翼都做了厚度渐变与边缘圆角处理，既保证支撑稳定性，也兼顾外观的流畅感；主体筒身分为红、蓝两段式结构，筒身表面均匀分布圆形减重孔，通过线性阵列命令实现孔位的等距排布，两段筒身之间采用插接配合结构，搭配侧向的绿色锁紧旋钮实现快速拆装固定，锁紧旋钮采用滚花外观设计，模拟真实零件的防滑操作结构；顶部连接段采用黄白撞色设计，设置有适配的连接卡槽，可匹配对应规格的被支撑构件，卡槽边缘做了导向斜角处理，方便安装对位。材质渲染阶段针对不同部位匹配对应材质属性，尾翼与下段筒身赋予哑光红色金属漆材质，模拟钢制喷塑零件的质感，上段筒身赋予哑光蓝色工程塑料材质，锁紧旋钮赋予亮面绿色塑胶材质，顶部构件分别赋予哑光黄色工程塑料与亮面白色硬质塑料材质，渲染过程中调整环境光与反射参数，还原不同材质的表面反光特性，让整体模型的视觉层次更加清晰。结构设计上充分考虑装配合理性，所有配合部位都预留了合理的装配公差，各零件之间无干涉问题，既满足创意展示的需求，也具备实际结构的可行性，整体将工业设计的功能性与创意造型的观赏性进行了有效结合，可作为创意支撑构件的设计参考，也可用于机械建模教学的案例演示。
