7吨级起重作业用吊钩承载组件结构

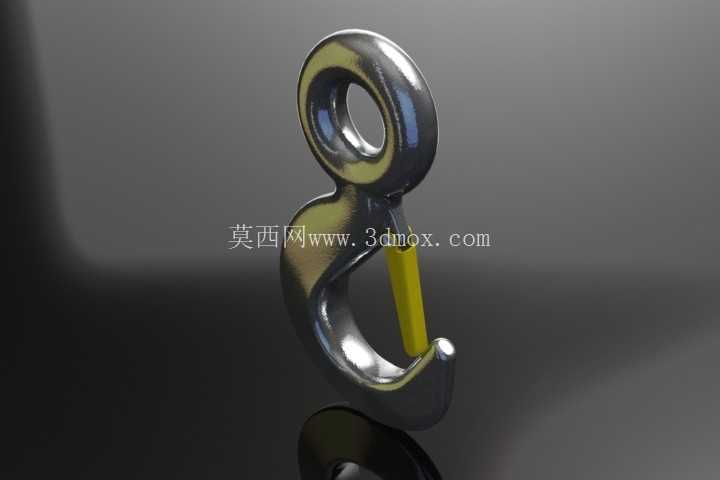

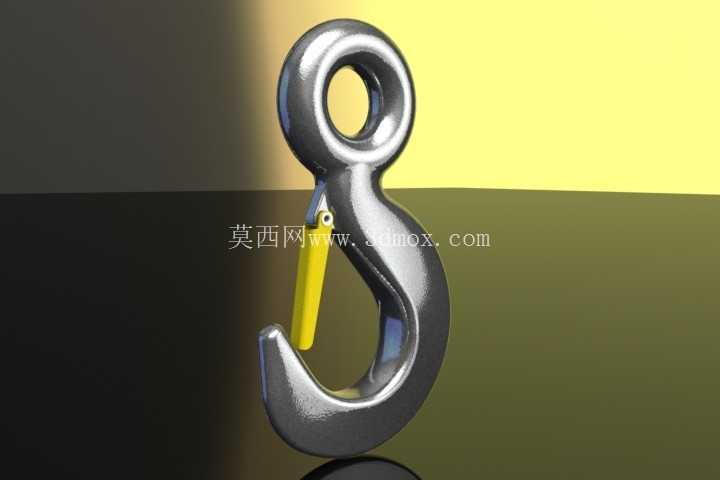

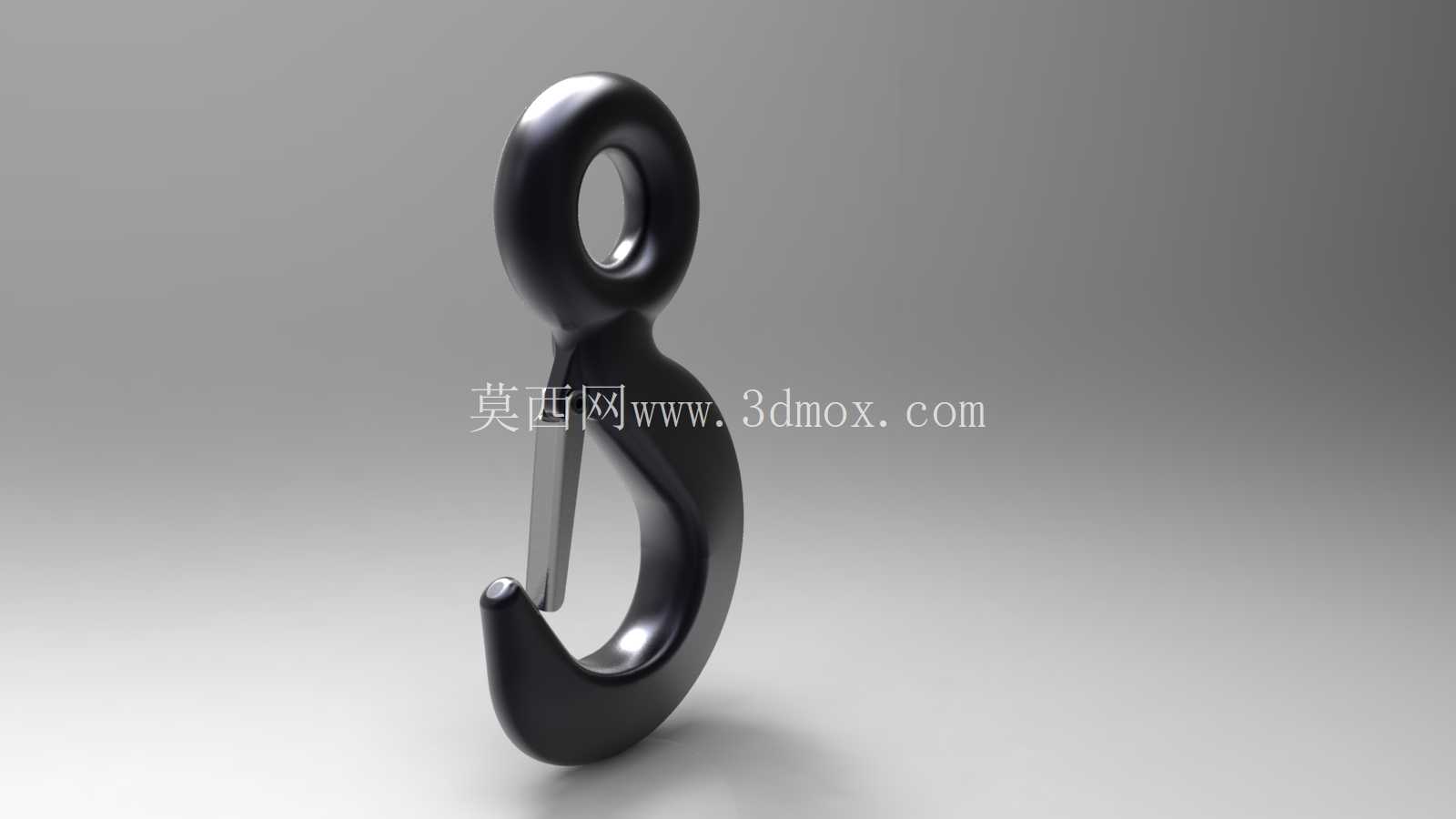

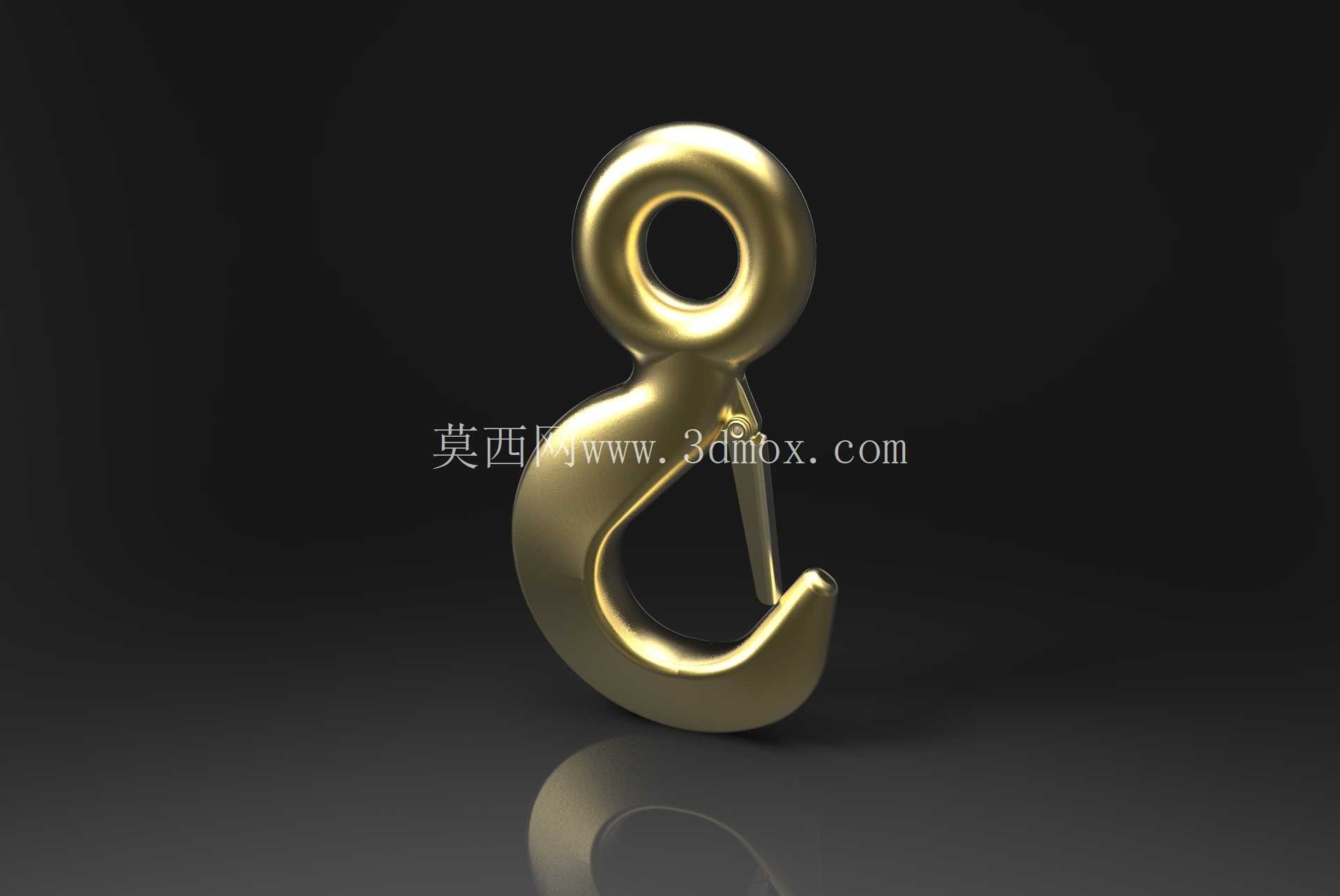

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装、仓储重型货位调度这类常规起重作业场景里，吊钩组件是直接连接起重设备卷扬机构与被吊载荷的核心受力终端，所有起吊载荷的重力最终都要通过这个构件传递到起重设备的起升机构上，其结构可靠性直接决定整个吊装作业的安全边界。这个7吨额定载荷的吊钩组件，整体采用锻造合金钢基体加工成型，钩身采用大曲率圆弧过渡的C型开口结构，钩头顶端设置一体化的环形吊耳，可直接与起重滑车的卸扣或者钢丝绳端套连接，不需要额外加装过渡连接件，减少了连接环节的失效风险点。钩身开口处配套的弹簧复位式安全挡片，是这个组件里最关键的安全防护结构，日常状态下挡片在内置扭簧的作用力下始终贴合钩头尖端，完全封闭吊钩的开口间隙，只有在挂设吊具、索具的时候，作业人员手动向上扳动挡片才能露出开口，挂设完成后手离开挡片会自动回弹复位，能完全避免吊装过程中钢丝绳、吊装带因为载荷摆动、设备急停晃动从钩口脱出的风险，这也是起重作业安全规范里强制要求的防护结构。

　　从设计逻辑上看，这个吊钩的钩身截面采用变截面设计，在钩身曲率最大、应力集中最明显的钩弯位置，截面厚度比钩身直段部分加厚15%左右，通过有限元应力校核可以看到，额定载荷下这个位置的最大应力值远低于合金钢材料的屈服强度，预留了足够的安全冗余，避免长期交变载荷作用下出现疲劳裂纹。顶端的连接吊耳孔做了倒圆角钝化处理，孔壁表面粗糙度控制在Ra3.2以内，减少和连接卸扣销轴之间的摩擦磨损，长期使用过程中不会因为孔壁磨损失圆导致连接间隙变大、受力不均。安全挡片的转轴位置采用铆接固定结构，转轴两端做铆压封边，不会因为长期振动出现转轴脱出的问题，挡片和钩身贴合的边缘做了圆弧收边，不会割伤挂设的钢丝绳或者合成纤维吊装带。

　　从安装边界来看，这个吊钩组件顶端吊耳的内孔直径适配常规8吨级卸扣的销轴尺寸，钩身开口宽度可以满足直径28mm以内的钢丝绳套、宽度100mm以内的扁平吊装带直接挂设，不需要额外加装辅助吊具；钩身整体的轮廓尺寸在同载荷等级的吊钩里属于紧凑设计，不会因为钩体过长占用过多的起升高度空间，在厂房净空高度有限的室内吊装场景里，能最大化保留有效起升行程，避免因为吊具自身高度过大导致工件无法吊到目标高度。实际使用过程中，这个吊钩组件可以适配桥式起重机、门式起重机、移动式汽车吊的主副起升机构，也可以搭配手拉葫芦、电动葫芦作为小型起重设备的终端吊具使用，适用场景覆盖了绝大多数常规7吨级以内的重物吊装需求。

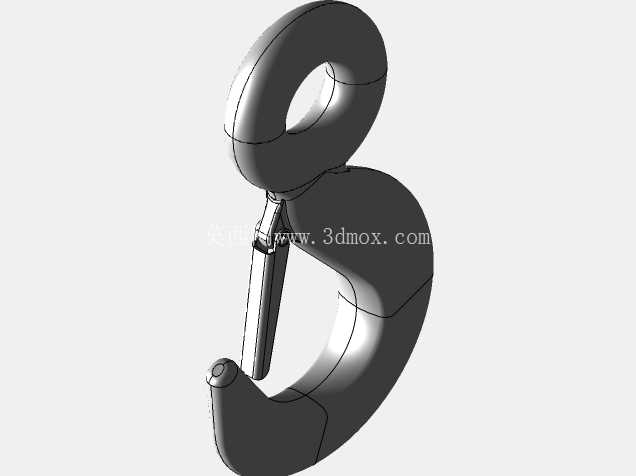

　　设计建模的时候，钩身的曲面过渡全部采用G2连续的曲率过渡，没有尖锐的棱角或者直角转折，既符合锻造工艺的拔模要求，也能从结构上减少应力集中点，安全挡片的扭簧安装槽做了隐藏式设计，不会在钩身外表面留下凸起结构，避免吊装过程中凸起部位刮蹭工件表面或者勾挂周边的障碍物。钩尖位置做了小角度的向内收边设计，当挡片因为意外出现卡滞无法完全复位的时候，内收的钩尖也能在一定程度上阻挡索具滑出，形成第二道安全防护。整个组件的所有活动部件都做了间隙配合设计，挡片的转动行程范围内没有干涉点，即使在低温、多粉尘的作业环境里，也不会因为粉尘堆积、零件轻微变形出现挡片卡滞无法复位的问题，日常维护只需要定期在转轴位置加注少量润滑脂，就能保证长期可靠动作，不需要复杂的拆解保养。
