旋翼式湿式冷水计量水表结构设计

这款旋翼式湿式水表的三维结构，完全贴合民用供水系统的实际计量需求做细节还原，日常接触最多的场景就是城镇居民楼入户供水支管、农村安全饮水工程分户管路、小型商用建筑的冷水计量点位，核心作用是对管道内单向流通的冷水做累计流量计量，作为供水贸易结算的核心计量载体，其结构合理性直接关系到计量精度、长期运行可靠性与安装维护便捷性。

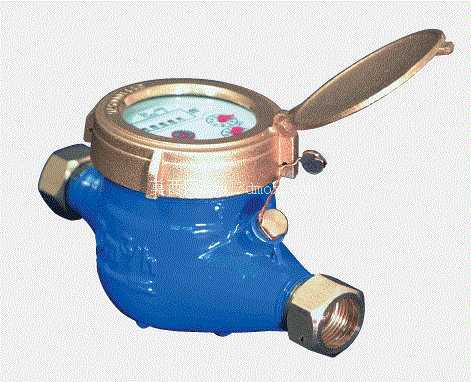

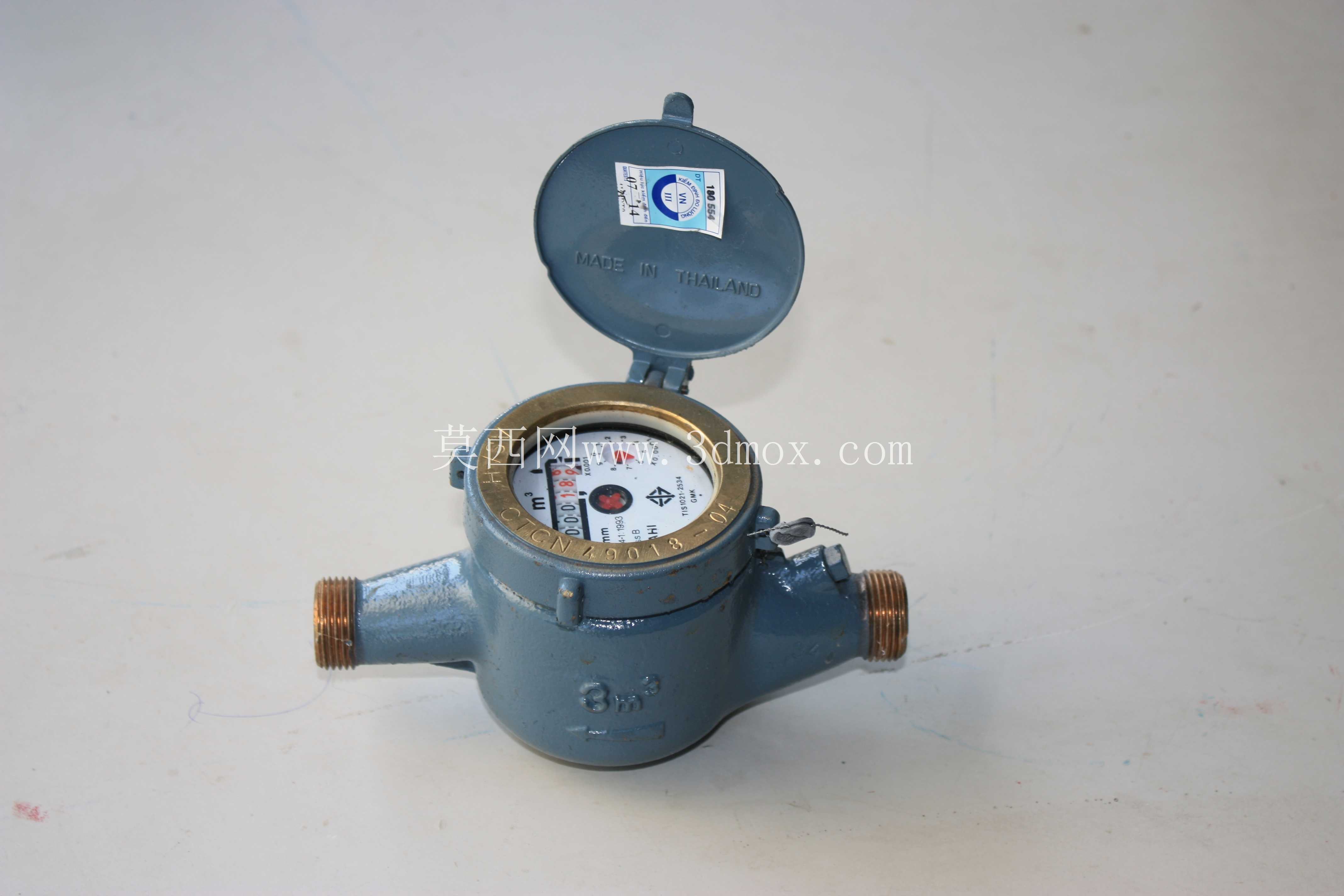

从功能特性来看，该结构采用旋翼式计量核心，水流自表体进水端进入后，经内部导流结构整流，以稳定的流速冲击叶轮组件旋转，叶轮转速与管道内水的流速形成固定比例关系，再通过齿轮减速机构将转动传递到表盘的计数组件，最终实现流量数值的直观显示。湿式结构的设计让计数组件长期浸泡在被测水体中，依靠水体的润滑作用降低齿轮传动阻力，相比干式结构传动损耗更小，小流量下的计量灵敏度更高，适配民用供水0.05MPa到1MPa的常规工作压力区间，可覆盖日常用水从涓流到全开的全流量段计量需求。表盖采用铰接式翻盖设计，闭合时可完全覆盖表盘玻璃，避免日常磕碰、灰尘附着影响读数，翻开后可直接读取累计流量数值，铰接位置做了限位结构，翻开后可保持固定角度，不会自行回落遮挡读数区域。表盖内侧预留的检定标识粘贴位，可放置计量检定合格标签，符合供水计量器具的强制检定管理要求。

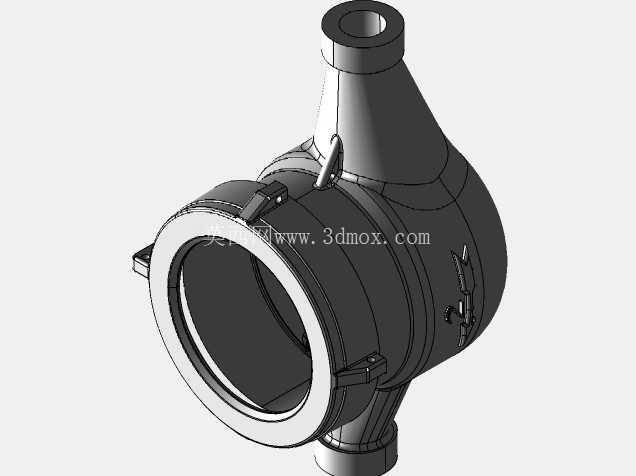

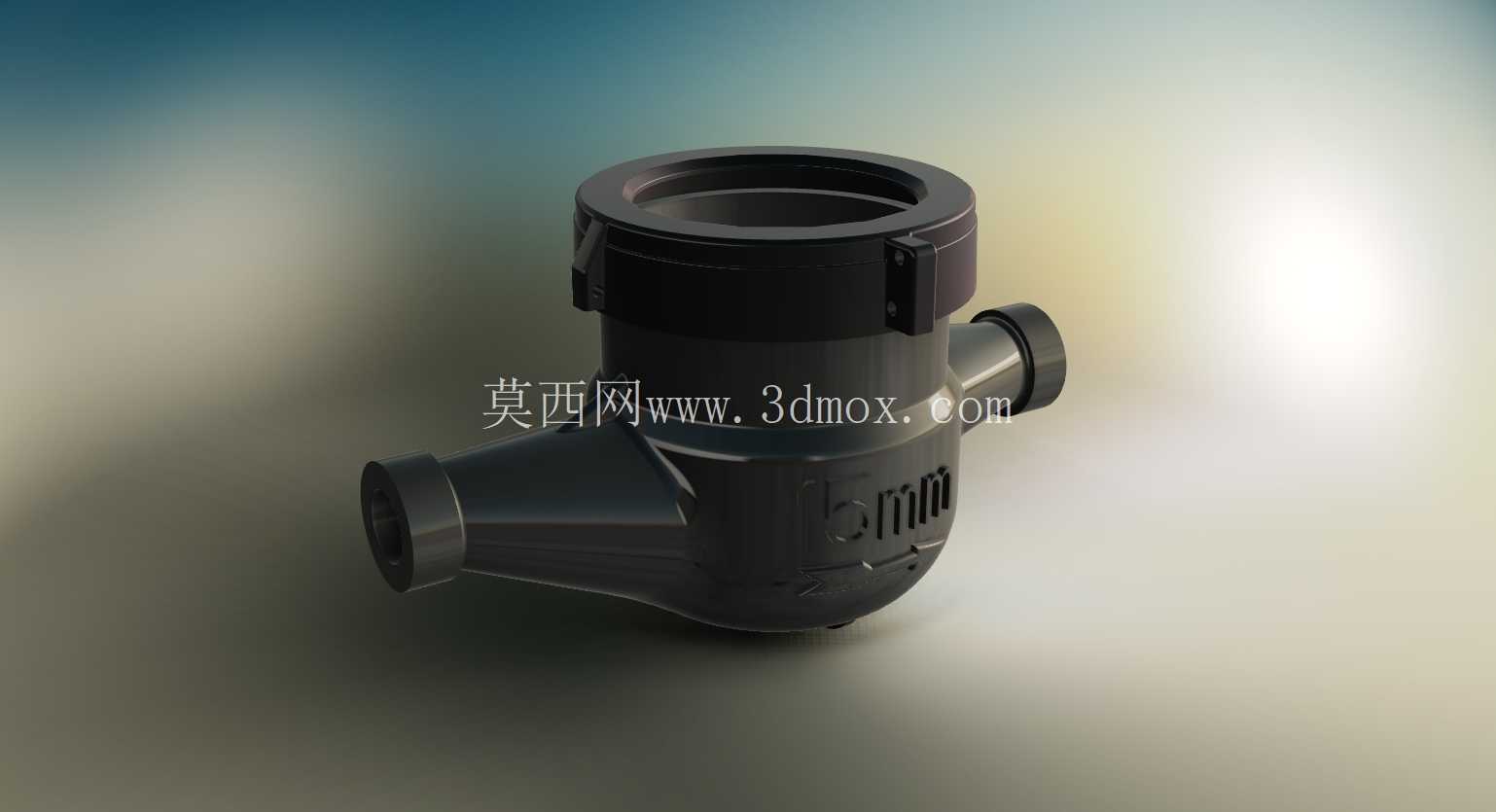

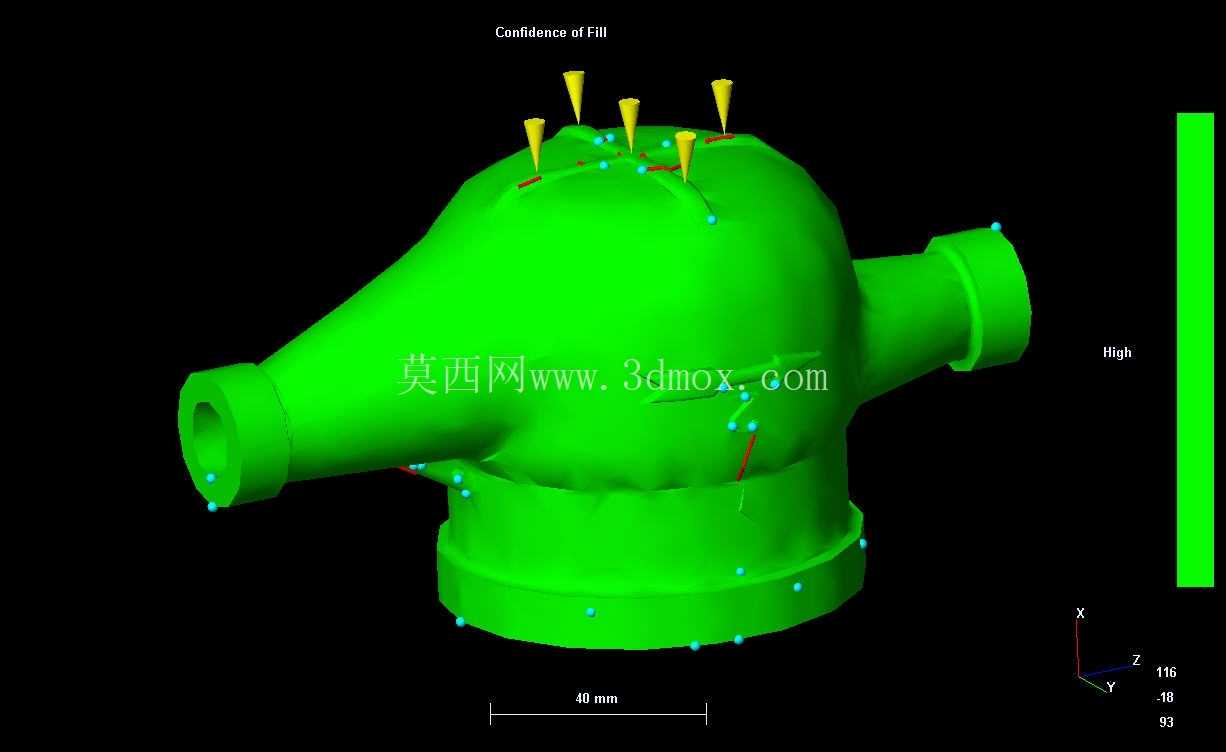

设计思路上，整个表体采用一体式铸造壳体结构，进水端与出水端为同轴水平布置的外螺纹接口，接口尺寸匹配民用供水常用的DN15、DN20管路规格，螺纹采用标准管螺纹设计，安装时无需额外加工转接件，直接与管路内螺纹接头配合，加装密封垫片即可完成密封，降低现场安装的适配成本。壳体内部的流道做了圆弧过渡处理，避免直角结构造成的水流紊流，一方面可以降低水流经过水表时的压力损失，避免对入户供水水压造成过大影响，另一方面紊流减少后，叶轮受到的水流冲击更稳定，可有效提升计量精度，减少不同水流方向扰动带来的计量误差。叶轮组件的转轴采用耐磨材质衬套支撑，长期受水流冲击转动时磨损量极小，可保证水表在6年的检定周期内计量精度保持在允许误差范围内。表盘的字轮采用高对比度的黑红配色设计，黑色字轮显示整数位流量，红色字轮显示小数位流量，读数逻辑清晰，无需专业培训即可快速识别累计用水量。表体上部的压圈采用螺纹旋紧结构，将玻璃表盘、密封垫圈与表体壳体紧密压合，保证承压状态下无渗漏，后期检定时只需旋下压圈即可更换内部磨损的传动组件，无需整体更换表体，降低运维成本。

外形尺寸与安装边界方面，该水表的整体长度控制在165mm左右，表体最大宽度（含两端接口）为95mm左右，表盖闭合状态下总高度为105mm左右，安装时需在管路水平段预留至少180mm的轴向安装空间，径向方向需预留至少120mm的操作空间，满足后期翻盖读数、拆装检修的操作需求。安装时需保持表盘水平朝上，进水端与出水端的轴线与管路轴线完全重合，避免倾斜安装导致叶轮受力不均，造成计量偏差。两端接口的螺纹长度为10mm，安装时拧入管路接头的深度控制在8-10mm即可，避免拧入过深顶坏表体内部的导流结构，拧入过浅则密封不足容易出现渗漏。表体底部的铸造标识位清晰标注了公称通径、公称压力、水流方向箭头，安装时可直接通过标识确认安装方向，避免反向安装造成计数反转、计量失效。整个结构的壁厚设计充分考虑了供水管道的水锤冲击风险，壳体最小壁厚不小于3mm，可承受短时1.5倍公称压力的水锤冲击，不会出现壳体开裂损坏的情况。
