旋翼式湿式冷水表高精度三维建模作品

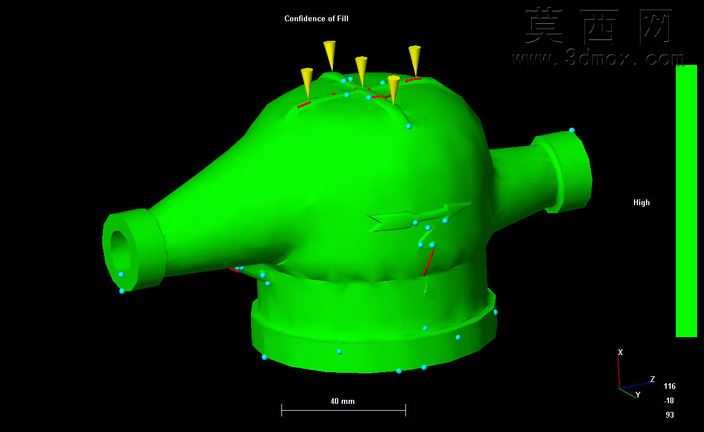

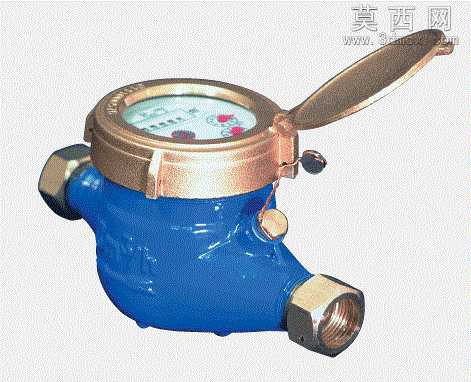

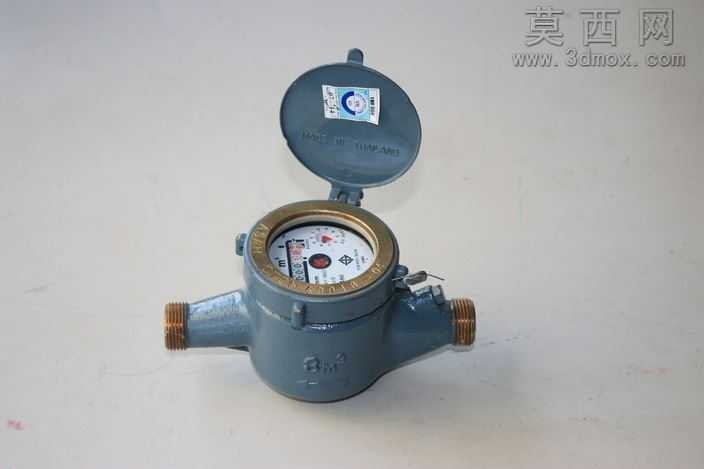

本模型为民用旋翼式湿式冷水表的全参数化三维建模成果，建模过程严格参照真实家用冷水表的实物尺寸与结构比例完成，整体还原度达到工业级展示标准。建模初期先对实物水表进行结构拆解，将整体划分为表壳主体、两端外螺纹连接接头、表盖铰接结构、表盘计量组件、铜质压圈、铅封结构六个独立建模模块，采用自底向上的建模逻辑逐步完成各部件构建。表壳部分采用铸造壳体的曲面建模思路，通过多段放样曲面拟合铸铁表壳的弧形过渡轮廓，还原壳体表面的铸造标识凹陷结构，两端的外螺纹接头采用螺旋扫描命令生成标准管螺纹特征，精准还原接头处的六角拧动平面与螺纹牙型细节，保证模型可直接用于管路装配模拟。表盖部分采用薄壁实体建模，还原表盖与表身的铰接转轴结构，表盖内侧的防伪标签位置做了贴合曲面的凹陷处理，可直接用于后期贴图渲染。表盘组件部分分层构建了刻度盘、指针、计量字轮、玻璃表蒙四个子部件，刻度盘的数字标识、刻度线均采用草图投影后拉伸的方式制作，字轮组的数字排列与转动间隙严格参照真实水表的计量结构设计，铜质压圈采用旋转凸台命令生成，还原压圈表面的滚花防滑纹理与压紧台阶结构。材质渲染阶段，表壳赋予铸铁喷塑的哑光蓝灰色材质，调整材质粗糙度参数还原真实塑粉的微颗粒质感，螺纹接头与铜压圈赋予黄铜金属材质，调整金属度与反射参数还原铜件的轻微氧化质感，表蒙赋予高透玻璃材质，添加轻微的折射与反射效果模拟真实玻璃的光学特性，表盖内侧的塑料材质调整为深灰哑光质感，与表壳材质形成视觉区分。整体模型装配阶段严格校验各部件的配合间隙，铰接结构预留了合理的转动间隙，可实现表盖开合的运动模拟，各连接部位的配合公差符合民用给排水配件的通用装配标准，模型可用于给排水系统BIM建模、家用五金产品展示、计量仪表结构教学等多个场景，所有特征均保留建模历史参数，可根据不同口径的水表设计需求快速调整尺寸参数，衍生出不同规格的水表模型。
