福田汽车品牌金属质感立体标识造型设计

　　在商用车品牌视觉落地的相关结构设计工作中，品牌标识的三维建模是整车外观件开发、品牌周边衍生产品制作、线下展厅展陈道具加工环节里不可缺少的基础环节，这套福田品牌标识的三维结构，完全贴合量产装车的实体车标结构特征做还原，可直接对接后续的开模、渲染、装配校验等多场景使用需求。从实际应用场景来看，该标识模型可覆盖多类使用边界：装车场景下可适配福田旗下轻卡、重卡、皮卡、商用车等不同车型的前脸格栅安装位、尾门标识位、方向盘中央装饰位的装配校验，建模时预留的安装卡扣定位结构、背部胶贴贴合平面，完全匹配现有量产车型的安装尺寸公差，不需要二次调整结构即可直接导入整车装配体做干涉检查；在非装车场景下，该模型可用于品牌宣传物料的三维渲染、

　　线下4S店门头标识的结构拆解、品牌周边文创产品的结构设计，不同使用场景下可直接提取标识的曲面特征做缩放调整，不会出现曲面破面、倒角失真的问题。从设计思路层面看，整个标识的建模过程优先还原品牌视觉规范的比例关系：外部环形镀铬边框的粗细比例、内部三个斜向立体块的倾斜角度、块面之间的间隙宽度，都严格对照官方品牌VI规范的数值做约束，金属质感的呈现通过曲面分模线的位置、倒角的R角大小控制来实现，环形边框做了双层台阶结构，外层做高亮镀铬的高光面处理，内层做细微的凹陷收边，避免大平面镀铬件在强光下出现反光不均的问题；内部三个斜置的造型块，每个块面都做了微小的弧面拔模，既满足注塑生产时的脱模角度要求，也能让金属表面的反光呈现出渐变的层次感，

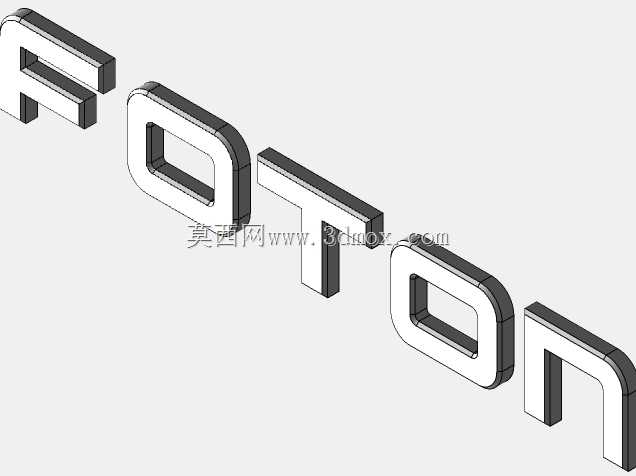

　　不会出现死板的平面反光效果。标识下方的FOTON英文字符，每个字母的笔画粗细、字间距都严格匹配官方字体规范，字母的边缘做了0.3mm的小圆角处理，既避免加工时出现锐边毛刺，也能让立体字的视觉效果更厚重，和上方图形标识的金属质感形成统一。建模时所有曲面都做了G2连续处理，不管是做高精度的Keyshot渲染出图，还是导入加工编程软件做CNC精雕加工、3D打印手板制作，都不会出现曲面断层、棱角突兀的问题，安装边界的预留上，标识背部做了统一的基准平面，不管是采用卡扣安装、3M胶粘贴还是螺丝固定，都能找到对应的定位基准，不需要额外做基准转换。
