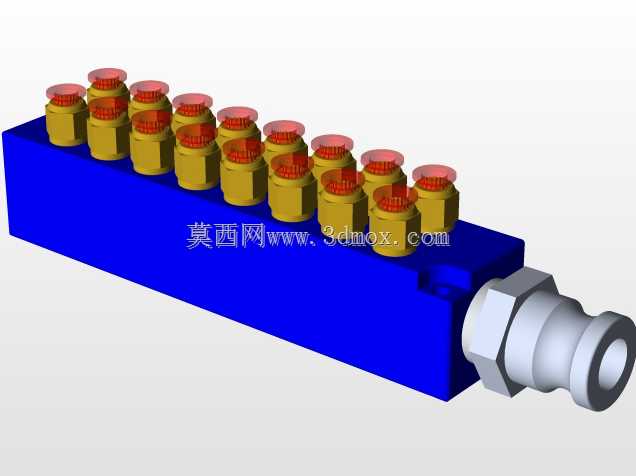

一进十六出蓝色气路分配歧管结构

　　这款一进十六出的气路分配歧管，是气动控制系统里常见的流体分路部件，日常在多工位气动工装、小型自动化产线气路排布、实验室气路集中供气场景里应用十分广泛，核心作用是将单路输入的压缩空气均匀分流到十六个独立输出支路，简化气路管线排布，减少零散接头带来的泄漏点，提升整套气路的整洁度与维护便利性。从结构设计来看，主体采用长条形矩形块式结构，这种构型的优势在于安装时可以直接贴合设备安装板平面，通过本体上预留的沉头安装孔完成固定，不需要额外设计复杂的安装支架，安装边界规整，在排布密集的阀岛附近或者设备框架的型材槽内都能找到合适的安装位置，不会和周边的电磁阀、气管接头产生空间干涉。输入端采用快插式外螺纹接头设计，匹配常用的气动软管外径规格，

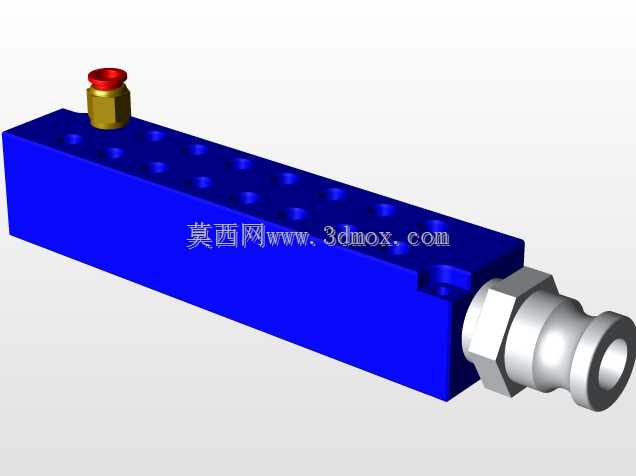

　　接头处带六角锁紧结构，安装时可以用扳手直接拧紧，保证输入端的密封可靠性，输入接头设置在歧管本体的一端端部，这种端向输入的布局可以让内部流道的加工更顺畅，减少流道转折带来的气压损失。输出端的十六个接口沿本体长度方向等距排布在顶面，每个接口的间距统一，适配标准快插接头的安装空间，相邻接头之间预留了足够的手指操作空间，插拔气管时不会和旁边的接头互相干扰，接口内部的流道直径经过匹配计算，保证十六个支路同时通气时，各支路的气压差控制在合理范围内，不会出现远端支路气压不足的问题。本体顶部还设置了一个小型的辅助接口，可用于安装压力表或者泄压阀，方便实时监测歧管内部的供气压力，在系统维护时也可以通过这个接口完成残余压力的释放，提升操作安全性。

　　设计时内部流道采用正交钻孔加工工艺，流道转角处做了倒角处理，减少压缩空气在流道内的湍流损耗，外表面做了阳极氧化处理，不仅能提升本体的防腐蚀能力，也能避免长期使用过程中表面氧化掉屑污染气路。整体结构没有多余的冗余设计，所有尺寸都围绕气动系统的常规安装空间做了适配，长度方向的尺寸刚好覆盖十六个等距输出接口的排布需求，宽度和高度尺寸控制在紧凑范围内，既保证本体有足够的结构强度，在供气压力波动时不会出现变形开裂，也不会占用过多的设备内部安装空间，适合在各类需要多支路气路分配的场景里直接选型使用。
