双柱式微机控制拉力试验设备结构

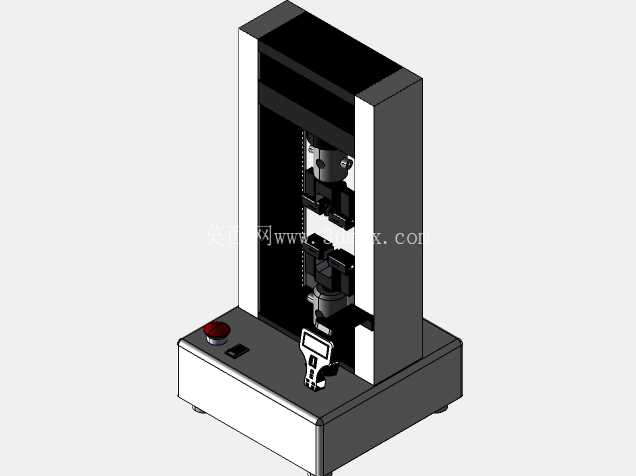

这套双柱式拉力试验设备的三维结构，核心围绕材料静态力学性能检测场景搭建，日常覆盖金属型材、橡塑试样、复合材料片材、粘接件、焊接接头等多种试样的拉伸、剥离、撕裂、低载荷压缩测试需求，在五金加工、橡塑生产、新材料研发、质检实验室、院校材料教学场景中都有广泛应用，是实验室力学性能检测环节的核心基础设备。

从结构设计逻辑来看，设备采用对称双立柱龙门承载框架，两根立式立柱作为主要承载构件，平行度公差控制在0.02mm/m范围内，避免横梁上下移动时产生偏载力矩，影响力值检测精度。上横梁位置固定安装高精度负荷传感器，量程覆盖常规0-5kN测试区间，传感器下方连接上夹具安装座，可根据试样类型快速更换平口钳夹具、楔形夹具、剥离夹具、压缩压盘等不同工装，适配不同形态试样的装夹需求。中置可移动横梁通过两侧的精密滚珠丝杠副驱动，传动间隙控制在0.005mm以内，保证位移控制精度，移动速度可在0.05-500mm/min区间无级调节，满足不同测试标准对拉伸速率的要求，横梁上集成下夹具安装座，与上夹具保持同轴度，同轴度误差不超过2%，避免拉伸过程中试样受附加弯矩作用提前断裂。

设备底座采用整体铸铁铸造结构，经过时效处理消除内应力，避免长期使用后底座变形影响框架精度，底座内部集成伺服驱动系统、传动减速机构、信号采集模块，正面预留操作按键与急停按钮，右侧外置手持操作盒，可实现横梁快速升降、夹具微调、测试启动停止等操作，无需在电脑端反复操作，提升试样装夹效率。底座台面预留T型槽安装位，可扩展安装弯曲试验工装、剪切试验工装等附件，拓展设备测试范围。

从安装边界尺寸来看，设备整体宽度约650mm，前后深度约450mm，整机高度约1600mm，有效拉伸行程约800mm，可满足标距500mm以内的长试样拉伸测试需求，安装时需要预留左右各200mm、后方300mm的操作与维护空间，地面承重要求不低于500kg/㎡，设备底座需要调平至水平度0.2mm/m以内，避免运行过程中产生振动影响测试数据稳定性。

设计过程中重点考虑了载荷传递路径的合理性，测试过程中试样承受的拉力通过上下夹具、传感器、移动横梁、丝杠、立柱最终传递到底座，整个传力路径形成闭环，力值传递无额外分力，保证传感器采集的力值数据真实反映试样受力状态。夹具部分采用防滑齿面设计，针对金属试样采用硬质合金齿面，针对橡塑软质试样采用橡胶包覆钳口，避免试样装夹打滑或者钳口损伤试样表面造成断口在钳口位置，影响测试结果有效性。设备的电气走线全部采用立柱内部隐藏式布线，避免外部走线被运动部件剐蹭，同时提升设备整体整洁度，手持操作盒采用螺旋连接线连接，可根据操作位置自由拉伸，不用时可挂在设备侧面，避免占用操作台面空间。

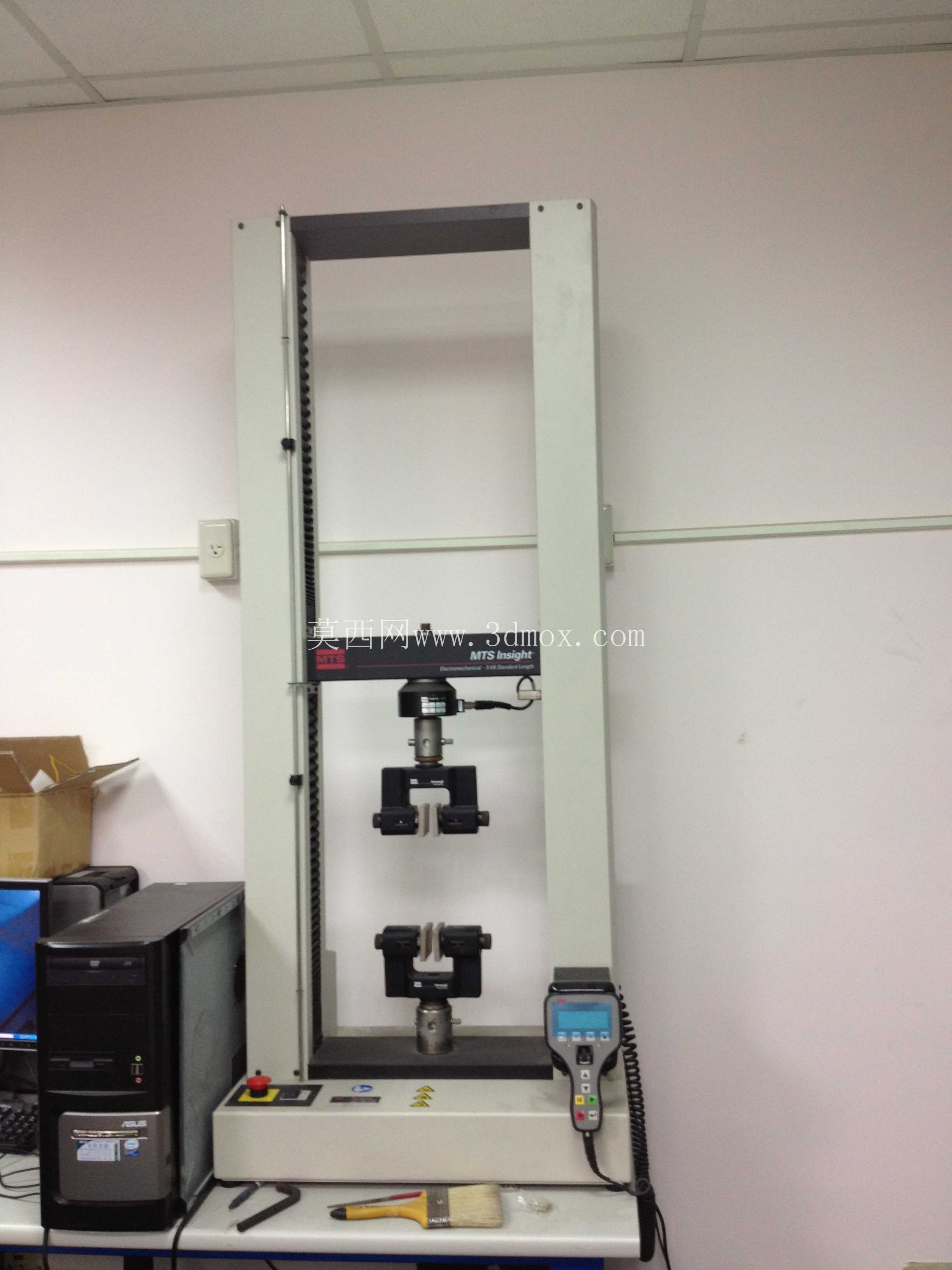

在实际使用场景中，这类设备常搭配专用测试软件使用，可实时采集力值、位移、变形数据，自动计算抗拉强度、屈服强度、断裂伸长率、剥离强度等参数，生成测试报告并可导出数据，满足质检溯源要求。结构设计时充分考虑了日常维护的便捷性，立柱正面的导轨位置安装可拆式防尘罩，避免测试过程中产生的试样碎屑、灰尘落入导轨与丝杠传动副，延长传动部件使用寿命，设备后侧预留检修门，可快速打开对驱动系统、电气模块进行维护检修，无需拆解主体框架。
