搭扣加工用五步工序级进冲压模具

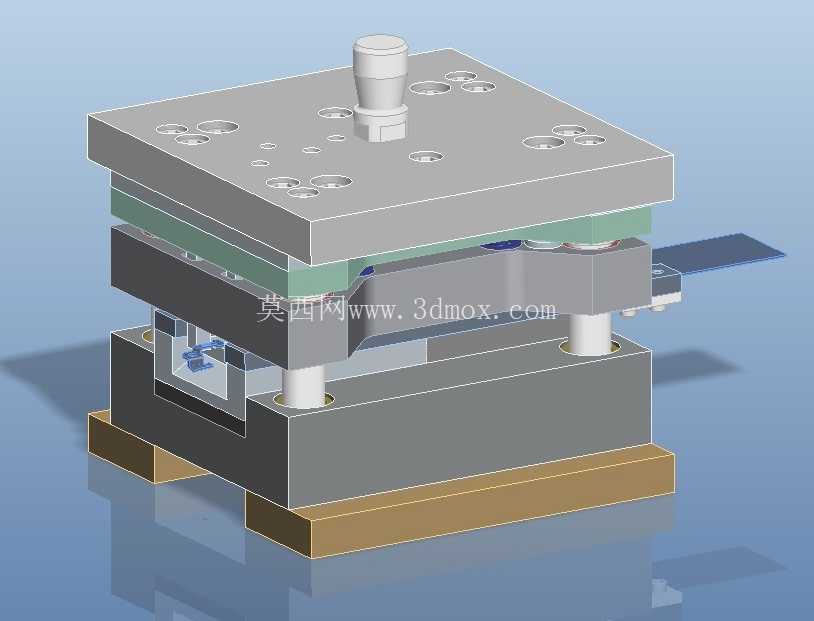

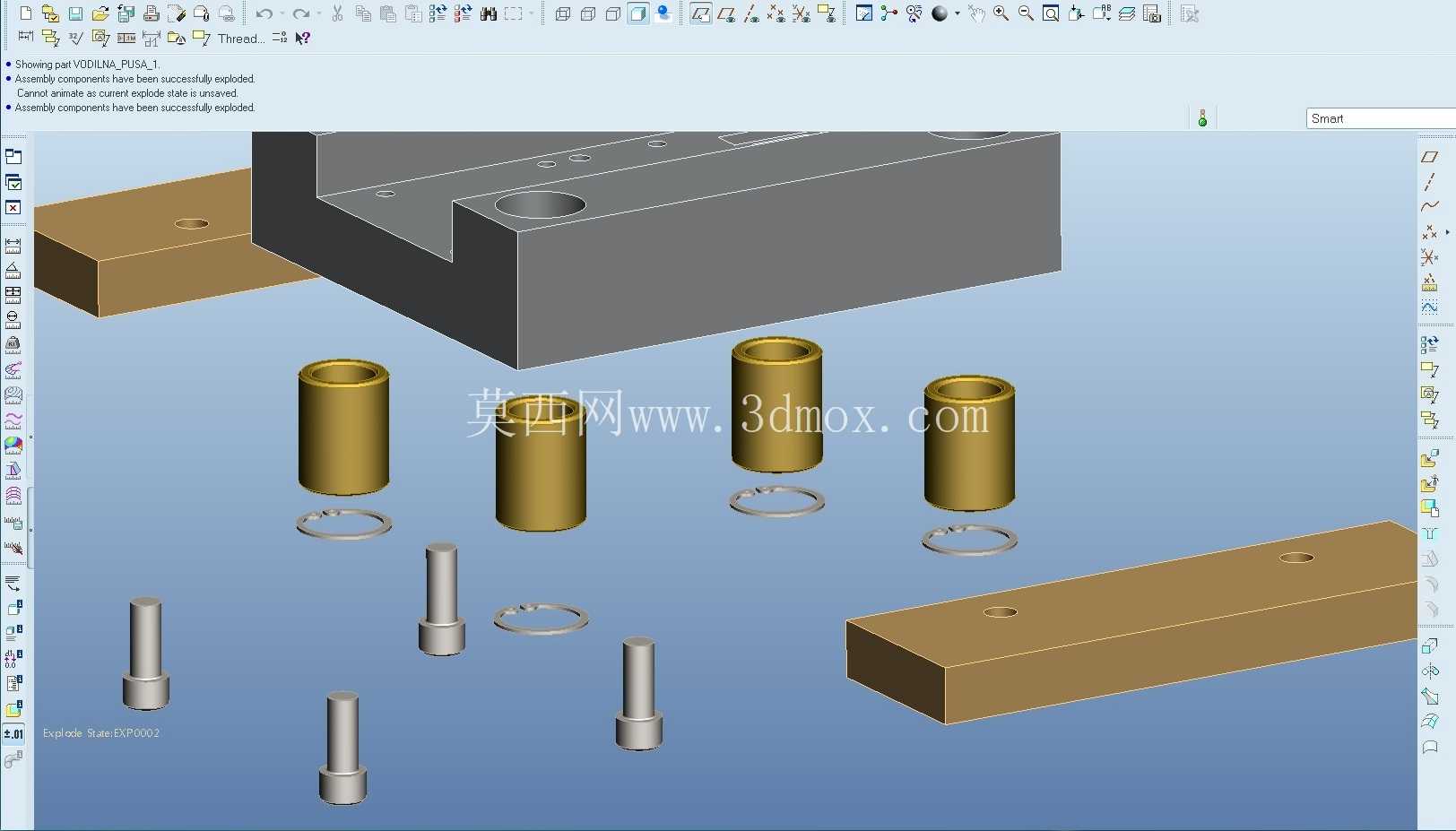

这套级进冲压工装主要面向五金搭扣类零件的大批量连续冲压生产场景，在日用五金、箱包配件、工业扣件的冲压加工产线中，这类多工位级进模是替代单工序分散冲压、提升加工一致性与生产效率的核心工装。整套模具采用标准冷冲模架结构，上下模座通过对角布置的导柱导套实现精准导向，模座上预留的多组安装孔位适配不同吨位的开式可倾压力机安装，安装时可直接通过压板配合模座基准边完成快速定位，无需额外加工定制连接法兰，适配常规冲压设备的工作台T型槽布局。

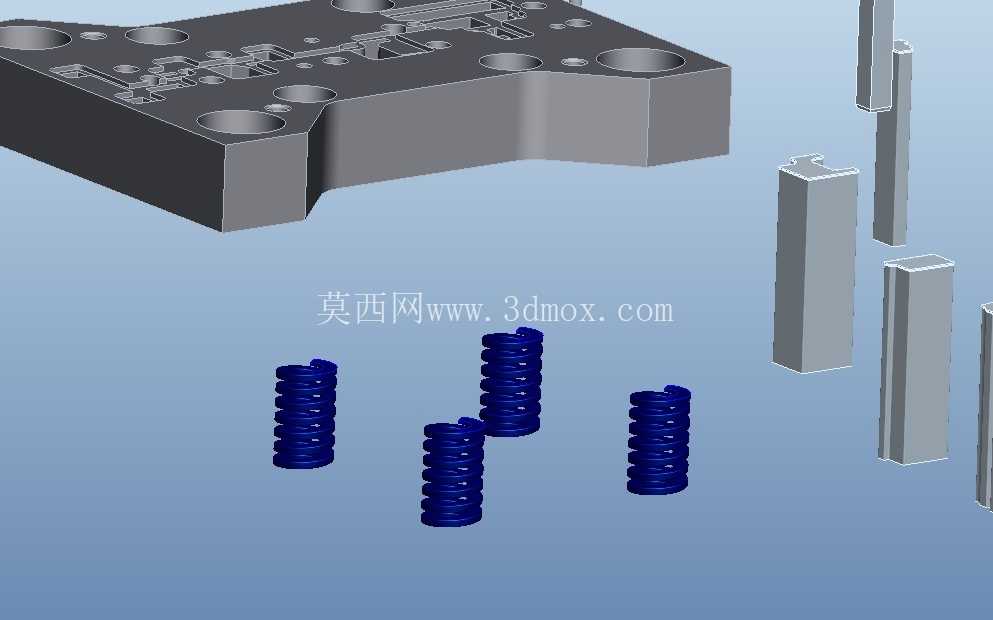

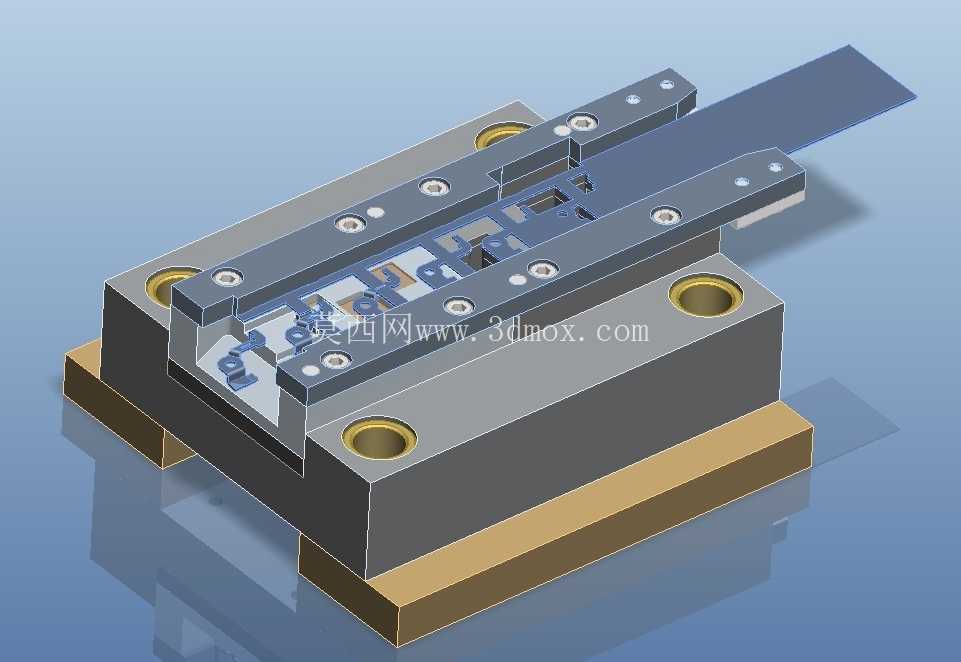

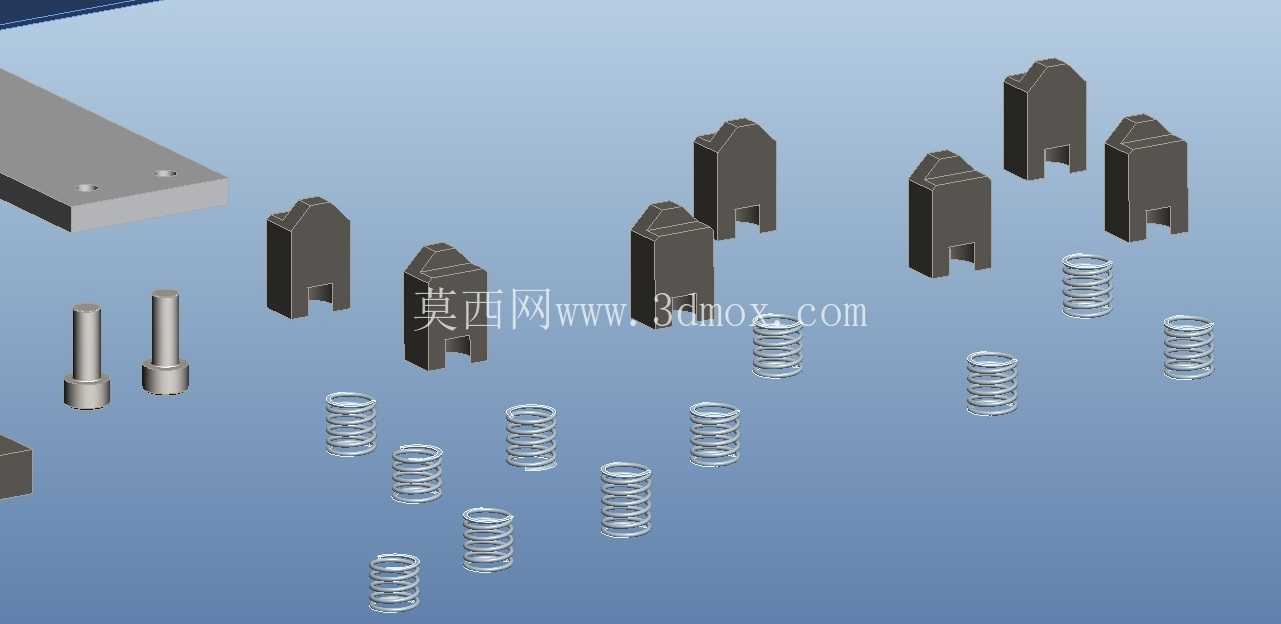

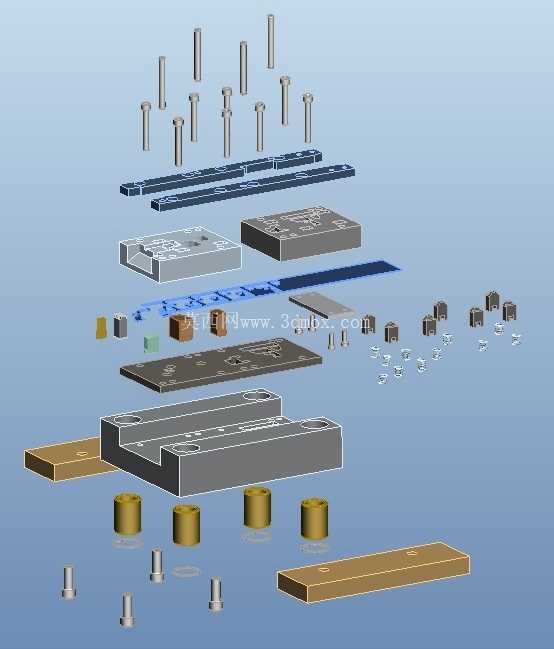

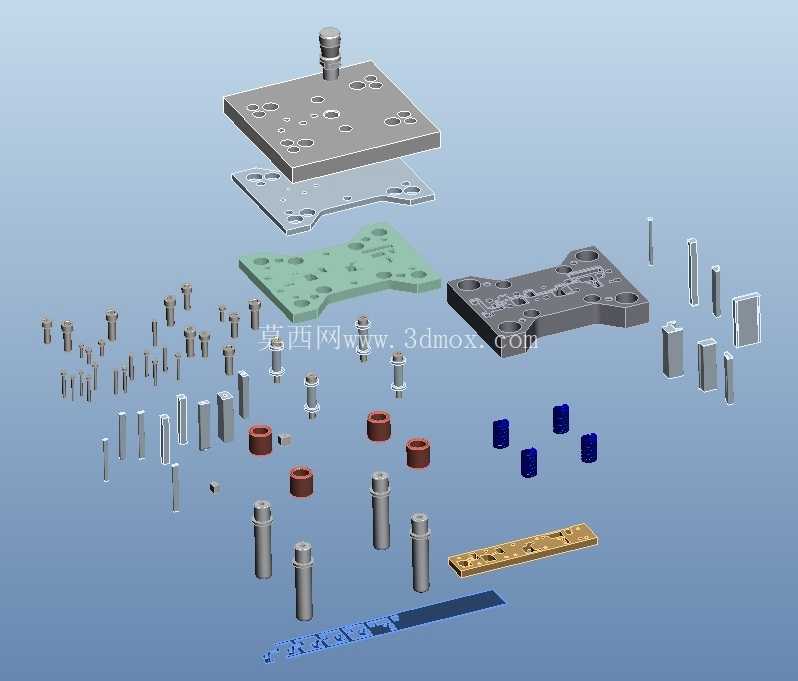

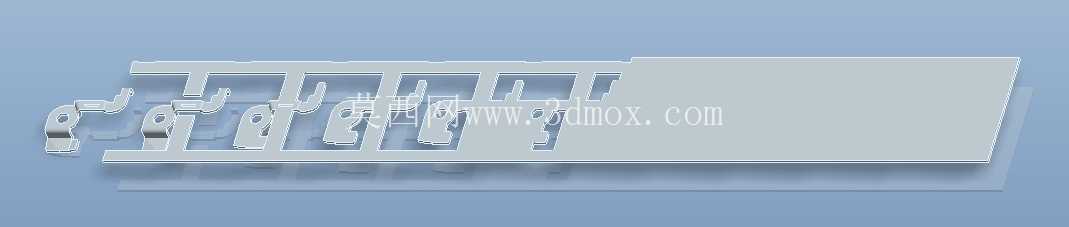

整套模具设置了5个连续的冲压工位，料带通过模具侧边的导料板实现精准送料，每个工位依次完成冲裁、折弯、成型、精整、落料的工序动作，料带在工位间的步距定位通过模具内部的导正销配合侧刃完成，避免送料步距偏差导致的零件尺寸超差。从结构布局来看，上模部分集成了凸模固定板、卸料板与弹性卸料组件，冲压过程中卸料板先于凸模接触料带，将料带压紧在凹模表面后再完成冲裁成型动作，能有效避免薄料冲压过程中出现的料带翘曲、零件变形问题；下模部分的凹模采用镶拼式结构，易磨损的冲裁刃口位置单独设计为可更换镶件，生产过程中出现刃口磨损时无需更换整块凹模，仅需拆卸对应镶件进行修磨或更换即可，大幅降低工装维护成本与停机时间。

在实际生产应用中，这类级进模适配厚度0.8-1.5mm的冷轧钢带、镀锌钢带加工，单次冲床行程即可完成一个完整搭扣零件的全工序加工，相比传统单工序模需要多台设备、多次定位装夹的加工方式，能将单零件加工周期压缩70%以上，同时避免多次定位带来的形位公差累积，加工出的搭扣零件卡扣配合精度可控制在0.1mm以内，满足搭扣装配时的扣合力度与配合间隙要求。模具的模架采用标准铸铁模座，具备足够的刚性储备，在连续高速冲压工况下不会出现模座变形导致的凸凹模间隙不均问题，导柱导套采用带钢球保持架的滚动导向结构，导向精度可达0.005mm，能有效保证凸凹模刃口的均匀配合间隙，提升刃口使用寿命与零件断面质量。

从安装边界来看，整套模具闭合高度适配常规16吨-25吨开式压力机的闭合高度调节范围，模座外形尺寸在压力机工作台面的允许安装范围内，送料方向的料带入口与出口位置预留了足够的自动送料机安装空间，可搭配滚轮式自动送料机构实现无人化连续冲压生产。模具内部设置了误送料检测结构，当送料步距出现偏差时，检测销会触发设备急停信号，避免凸模误冲导致的模具损坏。在成型工位的设计上，针对搭扣的弯折部位采用了分步折弯的设计思路，避免单次大角度折弯导致的材料开裂、回弹超差问题，最后一个精整工位会对搭扣的卡扣配合面进行整形，保证零件成型后的尺寸稳定性，即使是大批量连续生产，零件的尺寸离散度也能控制在允许的公差范围内。下模的废料漏料通道采用直落式设计，冲裁产生的废料可直接通过凹模漏料孔落入压力机下方的废料槽，无需额外设置废料吹扫机构，减少生产过程中的辅助配置需求。卸料板采用弹性元件提供卸料力，根据冲压材料厚度与冲裁力大小可调整弹性元件的预压量，保证卸料力足够同时不会压伤零件表面，满足搭扣零件的外观质量要求。
