可换模手动管材弯曲加工装置结构

　　从功能实现逻辑来看，该装置采用齿条棘爪配合连杆增力的施力结构，操作端的手柄通过长力臂连杆带动齿条进给，齿条与弯管模座端的棘轮结构啮合，将人手施加的摆动力转化为模座的回转扭矩，相比传统直接扳动模座的手动弯管器，增力比提升数倍，单人即可完成最大40mm直径金属管材的弯曲作业，无需额外辅助施力。模具部分采用快换式结构设计，标配适配18mm管径的弯管成型模，作业人员可根据待加工管材的直径、所需弯曲半径更换对应规格的成型模与夹持块，无需改动主体连杆与施力机构，即可覆盖从细径穿线管到中等直径流体输送管的弯曲需求，模具更换仅需拆卸模座端的固定销轴，无需拆解主体结构，适配现场快速换模的作业节奏。在小型五金加工、户外管道布设、DIY金属构件制作场景中，大管径管材的冷弯作业一直存在设备适配性差的痛点——电动弯管设备体积大、需外接电源，无法适配零散作业、狭小空间施工的需求，而普通手动弯管工具往往存在弯曲半径固定、适配管径范围窄、施力力矩不足导致管材瘪弯的问题。这款手动弯管装置的结构设计，恰好瞄准了这类小批量、多规格管材弯曲的作业需求，从施力机构、模具适配、操作逻辑多个维度做了针对性优化。

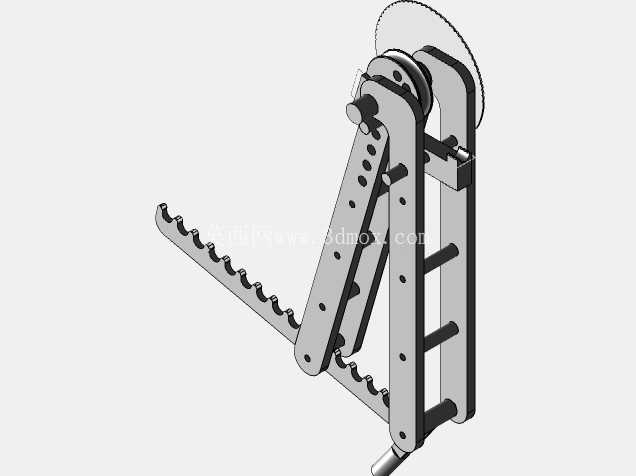

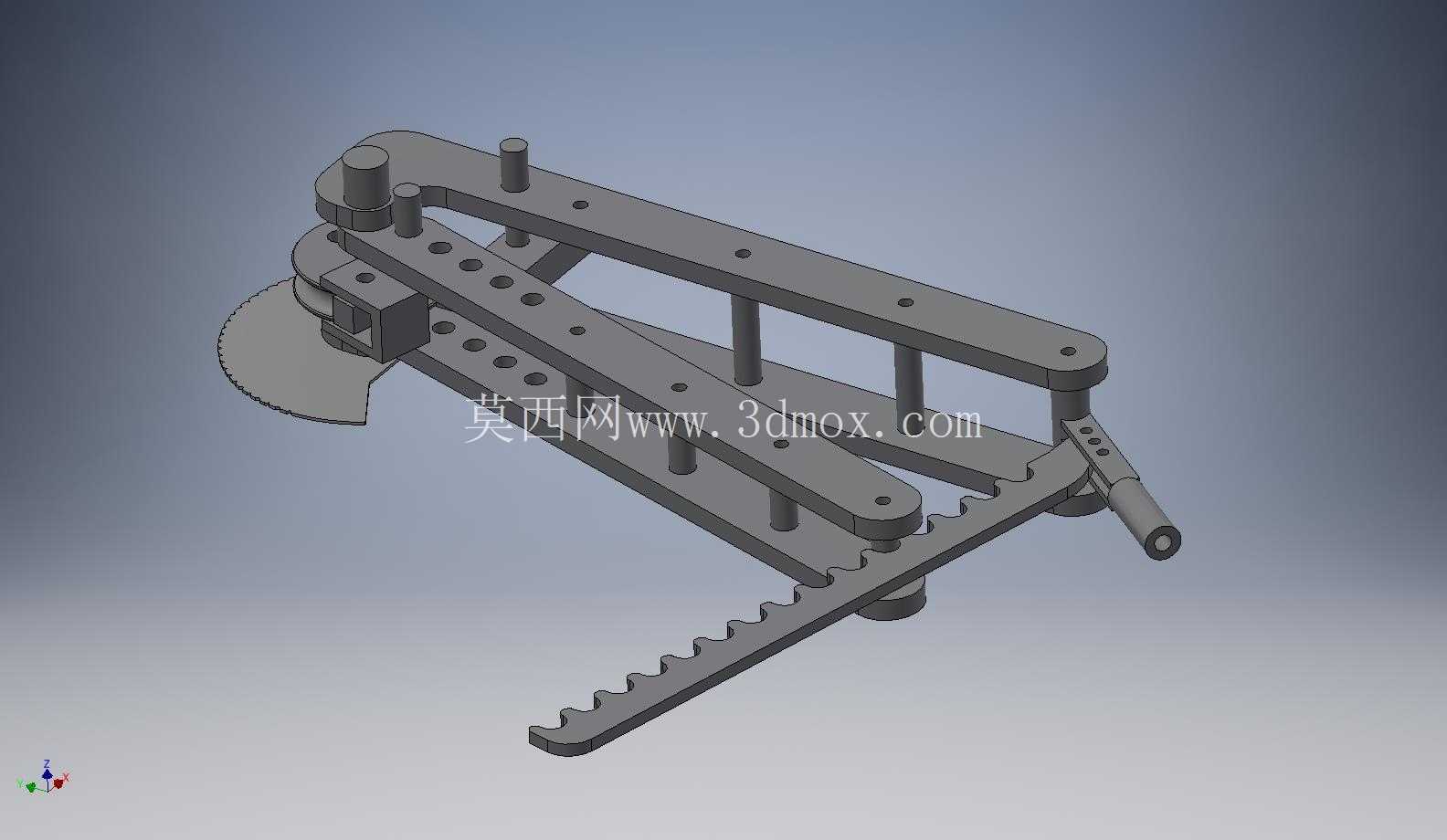

　　结构布局上，装置主体采用双平行连杆作为承载框架，连杆上开设多组等距调节孔位，可根据待弯管材的长度、弯曲段位置调整夹持座的固定位置，避免管材弯曲过程中出现悬臂过长导致的形变偏移；齿条进给行程覆盖0-180度弯曲角度范围，作业时可通过控制齿条进给量精准控制弯曲角度，配合角度标识即可完成指定角度的管材弯制，无需额外角度测量工具辅助。从安装边界与外形尺寸来看，该装置无需固定安装在工作台面，作业时仅需将底座端的定位卡块卡在角钢、方管等刚性支撑件上即可完成固定，整体收拢后长度不足半米，可放入常规五金工具箱携带，适配户外管线抢修、家装水电施工、小型工坊金属构件制作等无固定作业台的场景。

　　装置的成型模边缘做了与管材外径匹配的圆弧凹槽设计，弯曲过程中凹槽完全包覆管材外壁，避免管材弯曲处出现瘪陷、褶皱等缺陷，弯制成型的管材圆弧段过渡平滑，可直接用于流体管道、设备框架、休闲载具构件的装配，无需二次修整。在实际作业适配性上，该结构摒弃了电动弯管设备的复杂传动与电控部件，所有受力部件均采用金属板材切割加工而成，无易损电子元件，日常维护仅需在齿条、铰接销轴处涂抹润滑脂即可，在潮湿、多粉尘的作业环境下也能稳定工作，不会出现电路故障、电机烧损等问题。

　　针对小半径弯曲的作业需求，模座端的夹持块做了防滑齿设计，弯曲过程中管材不会出现打滑移位，保证弯曲起点位置精准；连杆上的加强筋结构提升了主体框架的抗形变能力，满负载弯管时框架形变量控制在装配公差允许范围内，不会因为长期受力出现框架变形导致的弯管精度下降问题。不同于工业级大型弯管设备面向批量生产的设计定位，这款手动弯管装置的结构设计完全围绕零散作业、小批量加工的使用场景做优化，在保证弯管精度与施力便利性的前提下，尽可能压缩了设备体积与自重，同时通过可换模结构拓展了适用范围，对于需要频繁移动作业、加工管材规格多变的一线作业人员来说，是兼顾便携性与功能性的实用弯管工装结构。
