CAMOZZI拉杆式气动气缸三维结构

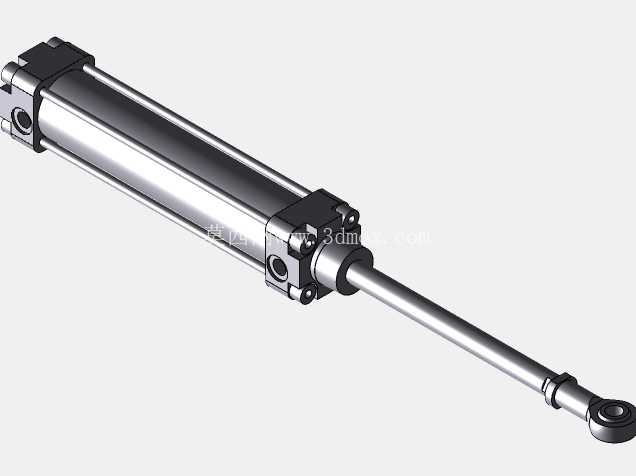

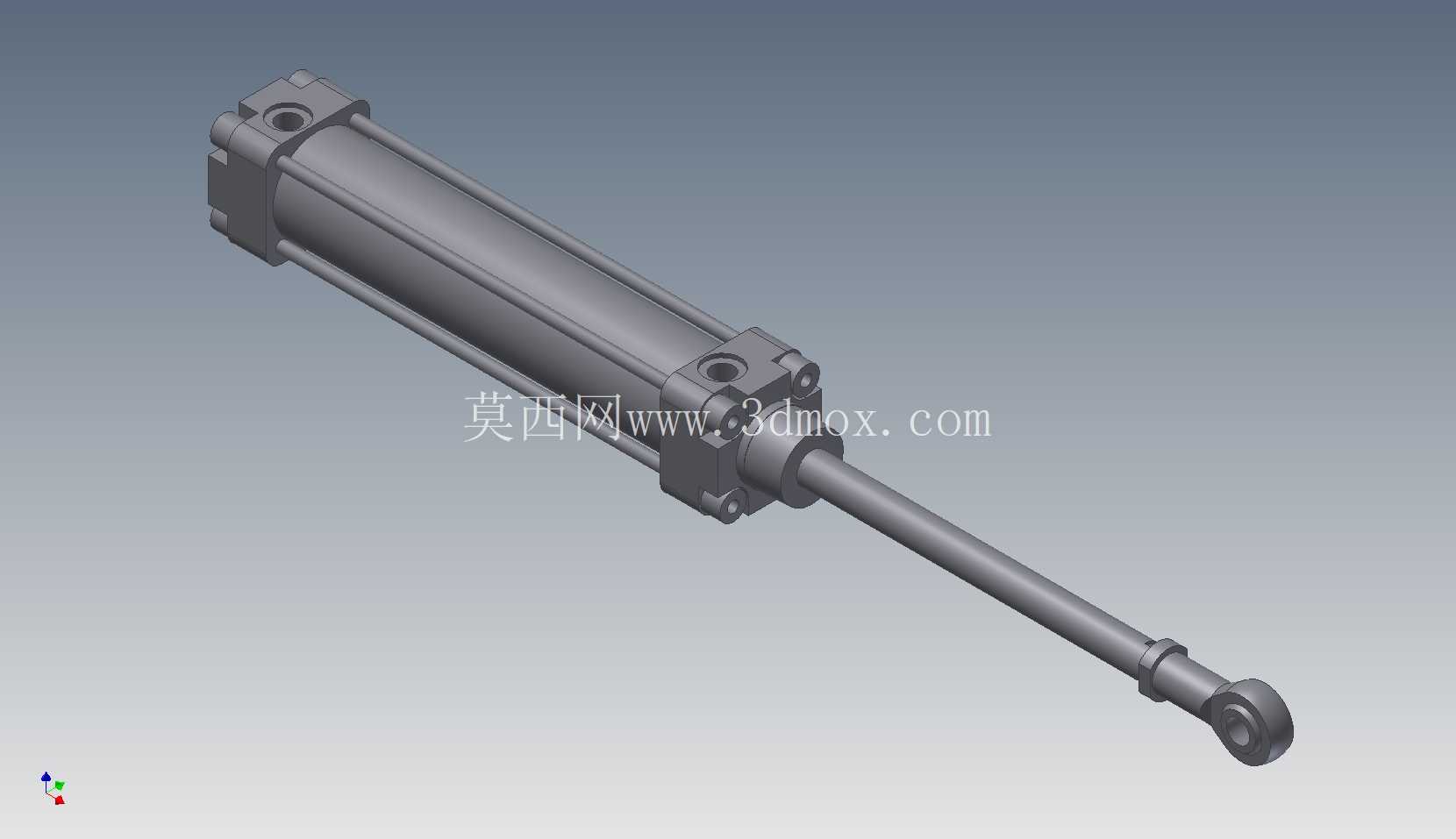

在工业自动化产线、工装夹具、物流分拣设备、包装机械等诸多需要直线往复动作的场景里，拉杆式气动气缸始终是应用覆盖率极高的执行部件，这类元件依靠压缩空气作为动力源，无需复杂的液压站配套，管路布置灵活，动作响应速度快，在中低负载的直线驱动场景里有着极高的性价比。本次呈现的CAMOZZI系列拉杆气缸结构，完全按照实物测绘建模还原，所有配合面、安装接口的尺寸都经过实际校核，可直接用于设备布局的干涉校验、安装工位的空间预留，也可作为非标设备设计时的元件选型参考模型使用。

从结构设计逻辑来看，这款气缸采用经典的四拉杆锁紧结构，四根对称布置的拉杆将前端盖、缸筒、后端盖牢牢锁紧，相比铆接式、卡簧式端盖固定结构，拉杆式结构可以承受更高的工作气压，在频繁往复动作的工况下，端盖密封面的受力更均匀，不会因为长期冲击出现端盖松动、密封泄漏的问题。缸体部分采用硬质氧化铝合金材质，内壁经过珩磨处理，表面粗糙度控制在合理区间，既能降低活塞密封圈的滑动摩擦阻力，又能减少密封圈的磨损速率，延长气缸的整体使用寿命。活塞部分采用双向密封结构，搭配耐磨导向环，避免活塞在往复运动中出现偏磨，即使在侧向力轻微超标的安装场景下，导向环也能承担部分径向载荷，防止活塞直接刮蹭缸筒内壁。

活塞杆部分采用高强度合金钢材质，表面经过镀硬铬处理，硬度和光洁度都满足高频往复运动的要求，杆端搭配的鱼眼接头结构，可以补偿安装过程中出现的小角度同轴度误差，避免因为安装对位不准导致活塞杆承受额外的径向弯矩，这一细节设计在很多现场安装精度不高的设备场景里非常实用，能大幅降低因为安装偏差导致的气缸杆弯曲、密封过早损坏的故障概率。气缸的两端都设置了可调缓冲结构，在活塞运行到行程末端时，缓冲柱塞会提前封堵排气通道，通过节流排气的方式降低活塞对端盖的冲击，减少设备运行时的撞击噪音，同时也能避免长期冲击导致的端盖紧固件松动问题，缓冲调节螺钉布置在端盖外侧，调试人员可以根据实际负载大小、运行速度调整缓冲节流的开度，匹配不同工况下的缓冲需求。

从安装边界尺寸来看，建模时严格还原了实物的安装接口参数：后端盖的铰接安装孔中心距、活塞杆伸出的最大外伸长度、缸筒的外径尺寸、拉杆的分布节圆直径都和实物完全一致，在做设备整体布局时，可以直接调用该模型进行空间校验，不需要反复核对样本参数。需要注意的是，这类气缸的安装空间预留不仅要考虑缸体本身的静态尺寸，还要预留出活塞杆完全伸出后的总长度，同时要在端盖缓冲调节螺钉、气嘴接口位置留出足够的操作空间，方便后期调试时接通气源管路、调整缓冲效果。气嘴接口采用标准的内螺纹连接，和常规的气动快插接头尺寸完全匹配，不需要额外制作过渡接头，能减少现场安装的配件准备工作。

在实际选型应用中，这类拉杆气缸通常用于0.1-1.0MPa工作气压的场景，根据缸径的不同可以输出不同等级的推拉力，适合完成工件夹紧、工位推送、门体启闭、物料顶升这类直线驱动动作。相比电动执行器，气动气缸的动作速度更快，在短行程高频往复的场景里，动作响应时间可以控制在数十毫秒级别，而且在气源断气的情况下，可以通过搭配单向阀、储气罐等元件实现短时的位置保持或者安全复位，满足设备的安全设计要求。建模过程中，所有的密封槽尺寸、配合公差都按照气动元件的行业标准进行还原，比如活塞和缸筒的配合间隙、活塞杆和前端盖导向套的配合长度，都参考了实际量产产品的设计参数，不会出现结构干涉、装配关系错误的问题，对于刚接触气动元件设计的工程师来说，也可以通过这个模型理解拉杆气缸的内部装配逻辑，掌握端盖密封、活塞密封、活塞杆防尘密封的结构布置方式。

很多工程师在做非标设备设计时，往往会忽略气缸安装位的空间预留，比如没有留出鱼眼接头的摆动角度空间，导致气缸动作时杆端和安装座出现干涉，或者气嘴接口位置和周边结构距离过近，导致快插接头无法安装、气管弯折过度影响气流通畅，这个模型完整还原了所有外接部件的外形轮廓，包括杆端鱼眼接头的外形、气嘴接头的外伸尺寸，在布局阶段就能提前发现这些干涉问题，减少后期加工装配时的整改工作量。另外，气缸的拉杆螺母位置也做了精确还原，在设计安装支架时，可以避开拉杆螺母的凸出位置，避免支架和螺母出现刮蹭，影响气缸的安装固定。
